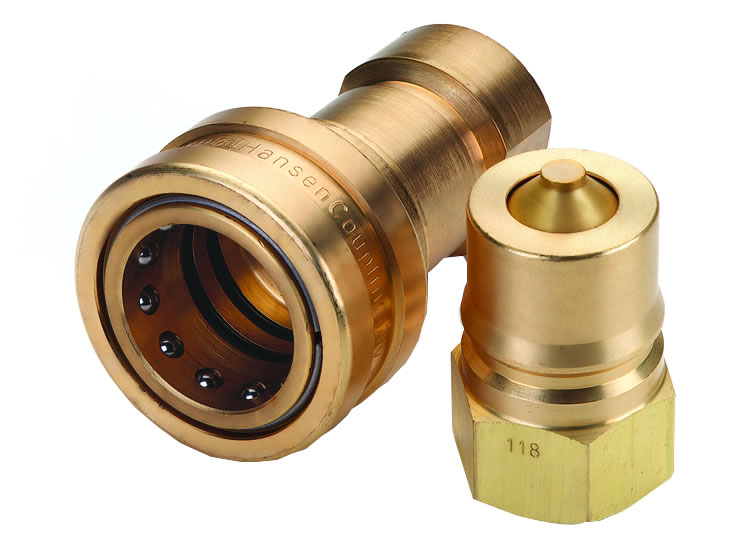

Eaton HK 1-8 Series - ISO 7241-1 B Interchange - Sockets (Female) - Brass
HANSEN HK系列黃銅快速接頭
伊頓 HANSEN HK 黃銅是一種通用工業互換快速接頭，有帶閥或無閥設計，采用黃銅制成，可在不接受不銹鋼的堅固應用中提供出色的耐腐蝕性。HK 系列具有帶自動自密封提升閥的球鎖機構。Eaton's HK brass is a general purpose industrial interchange coupling available in valved or non-valved designs, offered in brass for excelllent corrosion resistance in rugged applications where stainless steel is unacceptable. The HK Series features a ball latch mechanism with automatic self-sealing poppet valves.
Eaton HK 1-8 Series - ISO 7241-1 B Interchange - Sockets (Female) - Brass
HANSEN HK系列黃銅快速接頭
Eaton Hansen HK 1-8 Series Female Socket 1/8-27 NPTF VALVED - ISO 7241-1 B Interchange Brass Quick Disconnect - Standard Buna-N Seal replaces FD45系列
| 系列 |
身體尺寸 |
ISO 尺寸 |
公稱流量直徑 |
最大限度。運營壓力 |
額定流量 |
空氣包容 |
流體損失 |
| 在 |
毫米 |
毫米 |
bar |
psi |
lpm |
gpm |
cc.max. |
cc.max. |
| 1HK |
1/8 |
5 |
4.4 |
207 |
3000 |
3 |
0.8 |
0.6 |
0.5 |
| 2HK |
1/4 |
6.3 |
5.9 |
186 |
2700 |
12 |
3 |
1.2 |
0.9 |
| 3HK |
3/8 |
10 |
7.8 |
152 |
2200 |
23 |
6 |
2.9 |
2.1 |
| 4HK |
1/2 |
12.5 |
10 |
155 |
2250 |
45 |
12 |
3.6 |
3.5 |
| 6HK |
3/4 |
20 |
17 |
138 |
2000 |
100 |
26 |
11.5 |
9.3 |
| 8HK |
1 |
25 |
19.6 |
103 |
1500 |
189 |
50 |
18 |
16.9 |
| 10HK |
1 1/4** |
- |
26.7 |
83 |
1200 |
288 |
76 |
48 |
48 |
| 12HK |
1 1/2 |
40 |
35.1 |
104 |
1500 |
375 |
99 |
91.3 |
91.3 |
| 20HK |
2 1/2 |
50 |
46 |
49 |
700 |
757 |
200 |
209.9 |
209.9 |
*有關真空的問題，請聯系伊頓 **沒有適用于 10HK 的 ISO 標準
特征：
符合 ISO 標準 7241-1 B 系列的尺寸要求
303/316 不銹鋼結構，具有更高的耐腐蝕性和流體兼容性
自密封提升閥設計提供出色的高低壓密封
標準閥體材料：303 或 316 不銹鋼
標準密封材料：Buna-N
可用密封選項：PTFE、氯丁橡膠、EPDM、FKM 或 Kalrez
NV = 無閥 | VAA = 閥門執行器組件 | SL = 套筒鎖（僅限插座）
| 零件號 |
密封彈性體 |
帶閥的 |
尺寸 |
ISO 尺寸 |
螺紋尺寸（母） |
Dimensions |
| in |
毫米 |
|
|
|
NPTF |
BSPP |
| 英寸（毫米） |
英寸（毫米） |
英寸（毫米） |
| B1H11 |
標準丁腈橡膠 |
是的 |
1/8 |
5 |
1/8 - 27 |
- |
1.91 (48.5) |
0.98 (24.9) |
0.56 (14.2) |
| B1H11118 |
氯丁橡膠 |
是的 |
1/8 |
5 |
1/8 - 27 |
- |
1.91 (48.5) |
0.98 (24.9) |
0.56 (14.2) |
| B1H11143 |
氟橡膠 |
是的 |
1/8 |
5 |
1/8 - 27 |
- |
1.91 (48.5) |
0.98 (24.9) |
0.56 (14.2) |
| B1H11192 |
三元乙丙橡膠 |
是的 |
1/8 |
5 |
1/8 - 27 |
- |
1.91 (48.5) |
0.98 (24.9) |
0.56 (14.2) |
| B1H11NV |
標準丁腈橡膠 |
不 |
1/8 |
5 |
1/8 - 27 |
- |
1.91 (48.5) |
0.98 (24.9) |
0.56 (14.2) |
| B1H11NV143 |
氟橡膠 |
不 |
1/8 |
5 |
1/8 - 27 |
- |
1.91 (48.5) |
0.98 (24.9) |
0.56 (14.2) |
| B1H11NV192 |
三元乙丙橡膠 |
不 |
1/8 |
5 |
1/8 - 27 |
- |
1.91 (48.5) |
0.98 (24.9) |
0.56 (14.2) |
| B1H11SL |
標準丁腈橡膠 |
是的 |
1/8 |
5 |
1/8 - 27 |
- |
1.91 (48.5) |
0.98 (24.9) |
0.56 (14.2) |
|
| B2H16 |
標準丁腈橡膠 |
是的 |
1/4 |
6.3 |
1/4 - 18 |
- |
2.26 (57.4) |
1.14 (29.0) |
0.75 (19.1) |
| B2H16115 |
聚四氟乙烯 |
是的 |
1/4 |
6.3 |
1/4 - 18 |
- |
2.26 (57.4) |
1.14 (29.0) |
0.75 (19.1) |
| B2H16118 |
氯丁橡膠 |
是的 |
1/4 |
6.3 |
1/4 - 18 |
- |
2.26 (57.4) |
1.14 (29.0) |
0.75 (19.1) |
| B2H16143 |
氟橡膠 |
是的 |
1/4 |
6.3 |
1/4 - 18 |
- |
2.26 (57.4) |
1.14 (29.0) |
0.75 (19.1) |
| B2H16146 |
特殊丁腈橡膠 |
是的 |
1/4 |
6.3 |
1/4 - 18 |
- |
2.26 (57.4) |
1.14 (29.0) |
0.75 (19.1) |
| B2H16192 |
三元乙丙橡膠 |
是的 |
1/4 |
6.3 |
1/4 - 18 |
- |
2.26 (57.4) |
1.14 (29.0) |
0.75 (19.1) |
| B2H16BS |
標準丁腈橡膠 |
是的 |
1/4 |
6.3 |
- |
1/4 - 19 |
2.31 (58.7) |
1.14 (29.0) |
0.75 (19.1) |
| B2H16BS115 |
聚四氟乙烯 |
是的 |
1/4 |
6.3 |
- |
1/4 - 19 |
2.31 (58.7) |
1.14 (29.0) |
0.75 (19.1) |
| B2H16BS118 |
氯丁橡膠 |
是的 |
1/4 |
6.3 |
- |
1/4 - 19 |
2.31 (58.7) |
1.14 (29.0) |
0.75 (19.1) |
| B2H16BS143 |
氟橡膠 |
是的 |
1/4 |
6.3 |
- |
1/4 - 19 |
2.31 (58.7) |
1.14 (29.0) |
0.75 (19.1) |
| B2H16BS146 |
特殊丁腈橡膠 |
是的 |
1/4 |
6.3 |
- |
1/4 - 19 |
2.31 (58.7) |
1.14 (29.0) |
0.75 (19.1) |
| B2H16BS192 |
三元乙丙橡膠 |
是的 |
1/4 |
6.3 |
- |
1/4 - 19 |
2.31 (58.7) |
1.14 (29.0) |
0.75 (19.1) |
| B2H16BSSL |
標準丁腈橡膠 |
是的 |
1/4 |
6.3 |
- |
1/4 - 19 |
2.31 (58.7) |
1.14 (29.0) |
0.75 (19.1) |
| B2H16BSVAA |
標準丁腈橡膠 |
不 |
1/4 |
6.3 |
- |
1/4 - 19 |
2.31 (58.7) |
1.14 (29.0) |
0.75 (19.1) |
| B2H16BSVAA143 |
氟橡膠 |
不 |
1/4 |
6.3 |
- |
1/4 - 19 |
2.31 (58.7) |
1.14 (29.0) |
0.75 (19.1) |
| B2H16NV |
標準丁腈橡膠 |
不 |
1/4 |
6.3 |
1/4 - 18 |
- |
2.26 (57.4) |
1.14 (29.0) |
0.75 (19.1) |
| B2H16NV143 |
氟橡膠 |
不 |
1/4 |
6.3 |
1/4 - 18 |
- |
2.26 (57.4) |
1.14 (29.0) |
0.75 (19.1) |
| B2H16NV192 |
三元乙丙橡膠 |
不 |
1/4 |
6.3 |
1/4 - 18 |
- |
2.26 (57.4) |
1.14 (29.0) |
0.75 (19.1) |
| B2H16SL |
標準丁腈橡膠 |
是的 |
1/4 |
6.3 |
1/4 - 18 |
- |
2.26 (57.4) |
1.14 (29.0) |
0.75 (19.1) |
| B2H16SL143 |
氟橡膠 |
是的 |
1/4 |
6.3 |
1/4 - 18 |
- |
2.26 (57.4) |
1.14 (29.0) |
0.75 (19.1) |
| B2H16SL146 |
特殊丁腈橡膠 |
是的 |
1/4 |
6.3 |
1/4 - 18 |
- |
2.26 (57.4) |
1.14 (29.0) |
0.75 (19.1) |
| B2H16SL192 |
三元乙丙橡膠 |
是的 |
1/4 |
6.3 |
1/4 - 18 |
- |
2.26 (57.4) |
1.14 (29.0) |
0.75 (19.1) |
| B2H16SL236 |
三元乙丙橡膠 |
是的 |
1/4 |
6.3 |
1/4 - 18 |
- |
2.26 (57.4) |
1.14 (29.0) |
0.75 (19.1) |
| B2H16VAA |
標準丁腈橡膠 |
不 |
1/4 |
6.3 |
1/4 - 18 |
- |
2.26 (57.4) |
1.14 (29.0) |
0.75 (19.1) |
| B2H16VAA143 |
氟橡膠 |
不 |
1/4 |
6.3 |
1/4 - 18 |
- |
2.26 (57.4) |
1.14 (29.0) |
0.75 (19.1) |
| B2H16VAA146 |
特殊丁腈橡膠 |
不 |
1/4 |
6.3 |
1/4 - 18 |
- |
2.26 (57.4) |
1.14 (29.0) |
0.75 (19.1) |
| B2H16VAA192 |
三元乙丙橡膠 |
不 |
1/4 |
6.3 |
1/4 - 18 |
- |
2.26 (57.4) |
1.14 (29.0) |
0.75 (19.1) |
| B2H16VAASL118 |
氯丁橡膠 |
不 |
1/4 |
6.3 |
1/4 - 18 |
- |
2.26 (57.4) |
1.14 (29.0) |
0.75 (19.1) |
| B2H16VAASL146 |
特殊丁腈橡膠 |
不 |
1/4 |
6.3 |
1/4 - 18 |
- |
2.26 (57.4) |
1.14 (29.0) |
0.75 (19.1) |
|
| B3H21 |
標準丁腈橡膠 |
是的 |
3/8 |
10 |
3/8 - 18 |
- |
2.56 (65.0) |
1.42 (36.1) |
0.88 (22.4) |
| B3H21115 |
聚四氟乙烯 |
是的 |
3/8 |
10 |
3/8 - 18 |
- |
2.56 (65.0) |
1.42 (36.1) |
0.88 (22.4) |
| B3H21118 |
氯丁橡膠 |
是的 |
3/8 |
10 |
3/8 - 18 |
- |
2.56 (65.0) |
1.42 (36.1) |
0.88 (22.4) |
| B3H21143 |
氟橡膠 |
是的 |
3/8 |
10 |
3/8 - 18 |
- |
2.56 (65.0) |
1.42 (36.1) |
0.88 (22.4) |
| B3H21146 |
特殊丁腈橡膠 |
是的 |
3/8 |
10 |
3/8 - 18 |
- |
2.56 (65.0) |
1.42 (36.1) |
0.88 (22.4) |
| B3H21192 |
三元乙丙橡膠 |
是的 |
3/8 |
10 |
3/8 - 18 |
- |
2.56 (65.0) |
1.42 (36.1) |
0.88 (22.4) |
| B3H21236 |
三元乙丙橡膠 |
是的 |
3/8 |
10 |
3/8 - 18 |
- |
2.56 (65.0) |
1.42 (36.1) |
0.88 (22.4) |
| B3H21BS |
標準丁腈橡膠 |
是的 |
3/8 |
10 |
- |
3/8 - 19 |
2.56 (65.0) |
1.42 (36.1) |
0.88 (22.4) |
| B3H21BS115 |
聚四氟乙烯 |
是的 |
3/8 |
10 |
- |
3/8 - 19 |
2.56 (65.0) |
1.42 (36.1) |
0.88 (22.4) |
| B3H21BS118 |
氯丁橡膠 |
是的 |
3/8 |
10 |
- |
3/8 - 19 |
2.56 (65.0) |
1.42 (36.1) |
0.88 (22.4) |
| B3H21BS143 |
氟橡膠 |
是的 |
3/8 |
10 |
- |
3/8 - 19 |
2.56 (65.0) |
1.42 (36.1) |
0.88 (22.4) |
| B3H21BS146 |
特殊丁腈橡膠 |
是的 |
3/8 |
10 |
- |
3/8 - 19 |
2.56 (65.0) |
1.42 (36.1) |
0.88 (22.4) |
| B3H21BS192 |
三元乙丙橡膠 |
是的 |
3/8 |
10 |
- |
3/8 - 19 |
2.56 (65.0) |
1.42 (36.1) |
0.88 (22.4) |
| B3H21BS236 |
三元乙丙橡膠 |
是的 |
3/8 |
10 |
- |
3/8 - 19 |
2.56 (65.0) |
1.42 (36.1) |
0.88 (22.4) |
| B3H21NV |
標準丁腈橡膠 |
不 |
3/8 |
10 |
3/8 - 18 |
- |
2.56 (65.0) |
1.42 (36.1) |
0.88 (22.4) |
| B3H21NV143 |
氟橡膠 |
不 |
3/8 |
10 |
3/8 - 18 |
- |
2.56 (65.0) |
1.42 (36.1) |
0.88 (22.4) |
| B3H21NV192 |
三元乙丙橡膠 |
不 |
3/8 |
10 |
3/8 - 18 |
- |
2.56 (65.0) |
1.42 (36.1) |
0.88 (22.4) |
| B3H21SL |
標準丁腈橡膠 |
是的 |
3/8 |
10 |
3/8 - 18 |
- |
2.56 (65.0) |
1.42 (36.1) |
0.88 (22.4) |
| B3H21SL143 |
氟橡膠 |
是的 |
3/8 |
10 |
3/8 - 18 |
- |
2.56 (65.0) |
1.42 (36.1) |
0.88 (22.4) |
| B3H21SL192 |
三元乙丙橡膠 |
是的 |
3/8 |
10 |
3/8 - 18 |
- |
2.56 (65.0) |
1.42 (36.1) |
0.88 (22.4) |
| B3H21VAA |
標準丁腈橡膠 |
不 |
3/8 |
10 |
3/8 - 18 |
- |
2.56 (65.0) |
1.42 (36.1) |
0.88 (22.4) |
| B3H21VAA143 |
氟橡膠 |
不 |
3/8 |
10 |
3/8 - 18 |
- |
2.56 (65.0) |
1.42 (36.1) |
0.88 (22.4) |
| B3H21VAA192 |
三元乙丙橡膠 |
不 |
3/8 |
10 |
3/8 - 18 |
- |
2.56 (65.0) |
1.42 (36.1) |
0.88 (22.4) |
|
| B4HP26 |
標準丁腈橡膠 |
是的 |
1/2 |
12.5 |
1/2 - 14 |
- |
2.96 (75.2) |
1.86 (47.2) |
1.13 (28.7) |
| B4HP26115 |
聚四氟乙烯 |
是的 |
1/2 |
12.5 |
1/2 - 14 |
- |
2.96 (75.2) |
1.86 (47.2) |
1.13 (28.7) |
| B4HP26118 |
氯丁橡膠 |
是的 |
1/2 |
12.5 |
1/2 - 14 |
- |
2.96 (75.2) |
1.86 (47.2) |
1.13 (28.7) |
| B4HP26143 |
氟橡膠 |
是的 |
1/2 |
12.5 |
1/2 - 14 |
- |
2.96 (75.2) |
1.86 (47.2) |
1.13 (28.7) |
| B4HP26146 |
特殊丁腈橡膠 |
是的 |
1/2 |
12.5 |
1/2 - 14 |
- |
2.96 (75.2) |
1.86 (47.2) |
1.13 (28.7) |
| B4HP26192 |
三元乙丙橡膠 |
是的 |
1/2 |
12.5 |
1/2 - 14 |
- |
2.96 (75.2) |
1.86 (47.2) |
1.13 (28.7) |
| B4HP26236 |
三元乙丙橡膠 |
是的 |
1/2 |
12.5 |
1/2 - 14 |
- |
2.96 (75.2) |
1.86 (47.2) |
1.13 (28.7) |
| B4HP26BS |
標準丁腈橡膠 |
是的 |
1/2 |
12.5 |
- |
1/2 - 14 |
2.96 (75.2) |
1.86 |
|
應用與市場：
農業/化學
液壓工具/石油和天然氣
一般工業/交通
建筑/食品和飲料
流體輸送/卡車
核電
|
