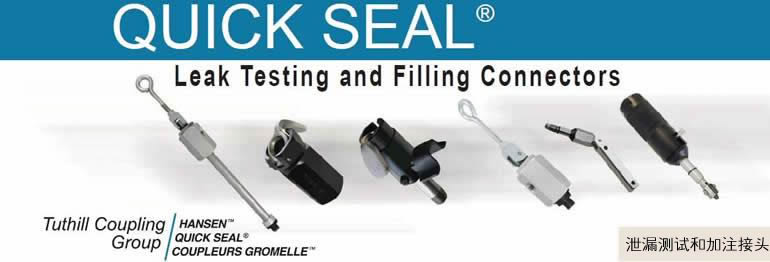

EATON HANSEN Quick Seal Leak Testing and Filling Connectors
泄漏測試和加注接頭
丹佛斯漢森測漏接頭Danfoss Hansen QUICK SEAL Leak Testing and Filling Connectors
Quick Seal測漏接頭是專門開發的，該系列接頭可以提供快捷、安全、完善的連接。任何管道材料，無論英制、美制或公制，Quick
Seal測漏接頭都能夠提供好的密封性能。
適用管徑：BSP、NPT以及公制管道
適用介質：幾乎適用于所有的通用液體和氣體，以及各類制冷劑特種氣體
工作溫度：-29℃~121℃
DANFOSS Hansen QUICK SEAL Leak Testing and Filling Connectors測漏接頭
技術資料下載
 資料下載：
EATON Quick Seal Leak Testing and Filling Connectors

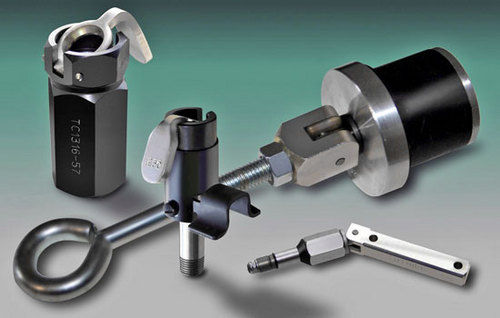

Quick Seal泄漏測試和加注接頭
Quick Seal泄漏測試和加注接頭的應用行業
Quick Seal PR系列
專用于氮、水、氦和大部分的冷凍液
兩步動作的設計使管線中的壓力在斷開前就被排出。
管端不需要很平整或垂直。
通常使用2HK的公頭和母頭。
◆ Part Number
PR SERIES
PR0250-57
PR0312-57
PR0375-57
PR0437-57
PR0500-57
PR0625-57
PR0750-57
PR0875-57
MPR SERIES
MPR5070-57
MPR5080-57
MPR5100-57
Quick Seal TC / RTC / OTC系列
全部需要垂直的尾部端面用來正對t密封面。
TC用于冷凍盤管、壓縮機和熱交換器的產品。
RTC是一種特殊的TC，僅用于管子的接合長度較短的場合。
OTC管接頭專用于管道外徑密封的場合，通常是光滑管道且沒有垂直尾部。
連接快速且簡便。壓下操作桿，把管道推到座上并釋放操作桿。
◆ Part Number
TC SERIES
TC1300-57* 1/8" 1.25" 0.88" 2.38" 1/4" NPT
TC1301-57* 3/16"
TC1302-57 1/4" 1.00" 0.88" 2.38" 1/4" NPT
TC1303-57 5/16"
TC1304-57 3/8"
TC1305-57 1/8" pipe 1.25" 1.25" 3.00" 1/4" NPT
TC1306-57 7/16"
TC1307-57 1/2"
TC1308-57 1/4" pipe
TC1309-57 9/16"
TC1310-57 5/8"
TC1311-57 3/8" pipe 1.50" 1.75" 3.88" 3/8" NPT
TC1312-57 11/16"
TC1313-57 3/4"
TC1314-57 13/16"
TC1315-57 1/2" pipe
TC1316-57** 7/8"
TC1317-57** 15/16"
TC1000-57 1" 1.88" 2.25" 5.06" 1/2" NPT
TC1319-57 3/4" pipe
TC1321-57 1-1/8"
TC1322-57 1-3/16"
TC1323-57 1-1/4"
TC1324-57 1-5/16"
TC1325-57 1" pipe
TC1326-57** 1-3/8"
TC1327-57** 1-1/2"
TC1328-57 1-5/8" 2.25" 3.00" 6.13" 3/4" NPT
TC1329-57 1-1/4" pipe
TC1332-57 1-1/2" pipe
TC1333-57 2"
TC1334-57** 2-1/8"
TC1335-57** 2-1/4"
◆ Part Number
MTC SERIES
MTC5060-57 6 mm 25 mm 0.88" 2.38" 1/4" NPT
MTC5070-57 7 mm
MTC5090-57 9 mm
MTC5100-57 10 mm
MTC5120-57 12 mm 32 mm 1.25" 3.00" 1/4" NPT
MTC5140-57 14 mm
MTC5150-57 15 mm
MTC5160-57 16 mm
MTC5180-57 18 mm 38 mm 1.75" 3.88" 3/8" NPT
MTC5200-57 20 mm
MTC5220-57 22 mm
MTC5280-57 28 mm 48 mm 2.25" 5.06" 1/2" NPT
MTC5540-57*** 54 mm 57 mm 3.00" 6.13" 3/4" NPT
RTC SERIES
RTC1602-57 1/4" 0.69" 0.88" 2.38" 1/4" NPT
RTC1603-57 5/16"
RTC1604-57 3/8"
RTC1605-57 1/8" pipe 0.88" 1.25" 3.00" 1/4" NPT
RTC1606-57 7/16"
RTC1607-57 1/2"
RTC1608-57 1/4" pipe
RTC1609-57 9/16"
RTC1610-57 5/8"
RTC1611-57 3/8" pipe 1.00" 1.75" 3.88" 3/8" NPT
RTC1613-57 3/4"
RTC1616-57 7/8"
RTC1000-57 1" 1.25" 2.25" 5.06" 1/2" NPT
▼ OTC SERIES
OTC2502-57 1/4" 1.00" 0.88" 2.38" 1/4" NPT
OTC2503-57 5/16"
OTC2504-57 3/8"
OTC1500-57 .060 – .063" 1.00" 0.88" 2.38" 1/4" NPT
OTC1501-57 .072 – .078"
OTC1502-57 .081 – .087"
OTC1503-57 .093 – .099"
OTC1504-57 .106 – .112"

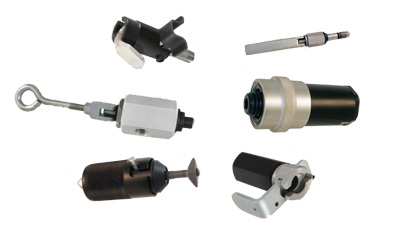

QUICK SEAL Leak Testing and Filling Connectors
Quick Seal L和R系列-LB和LRB系列
該系列專用于擴口型、坡口型、串珠型和法蘭型管道尾端
以TC設計為基礎，有一專門設計的滑鍵孔閂來夾持非標管道尾部。
設計用于壓力測試和制冷劑填充。
Part Number Tube Size
L SERIES
L1702-57-V 1/4"
L1703-57-V 5/16"
L1704-57-V 3/8"
L1706-57-V 7/16"
L1707-57-V 1/2"
L1710-57-V 5/8"
L1713-57-V 3/4"
L1716-57-V 7/8"
LB SERIES
LB1702-57-V 1/4"
LB1703-57-V 5/16"
LB1704-57-V 3/8"
LB1706-57-V 7/16"
LB1707-57-V 1/2"
LB1710-57-V 5/8"
LB1713-57-V 3/4"
Part Number Tube Size
LR SERIES
LR1701-57-V 3/16"
LR1702-57-V 1/4"
LR1703-57-V 5/16"
LR1704-57-V 3/8"
LR1706-57-V 7/16"
LR1707-57-V 1/2"
LR1710-57-V 5/8"
LR1713-57-V 3/4"
LR1716-57-V 7/8"
LRB SERIES
LRB1701-57-V 3/16"
LRB1702-57-V 1/4"
LRB1703-57-V 5/16"
LRB1704-57-V 3/8"
LRB1706-57-V 7/16"
LRB1707-57-V 1/2"
LRB1710-57-V 5/8"
LRB1713-57-V 3/4"
Quick Seal TH / TK / THV系列
用于測試和加注銅質配管。
尤其適合于管道長度不夠，不能使用外徑密封的
場合下使用。
連接是由插入和旋轉手柄來形成密封的。
反方向旋轉并拆除接頭可以斷開。
產品編號 管道尺寸 入口螺紋
TH0299-57
TH0360-57
THV0360-57
TK0299-57
TK0360-57
產品編號 管道尺寸 入口螺紋
TH0299-57
TH0360-57
THV0360-57
TK0299-57
TK0360-57
◆ Part Number Tube Size Inlet
TH0299-57
TH0360-57
THV0360-57
TK0299-57
TK0360-57
訂購時，請注明產品編號、管道內徑、測試壓力、介質和
介質溫度。
管道外徑的公差值應是＋0.002/-0.002英寸。
Quick Seal B和Q / E和EQ系列
B和Q是自密封堵頭接頭。用于封堵和密封開口容器。
E和EQ是自密封加注接頭。堵頭能被連接到其開口上，以便與壓力管線連接
用在壓力容器上的E型自密封加注接頭
產品編號管螺紋
被密封處開口尺寸
深度孔徑
B7051-57
B7052-57
B7053-57
B7054-57
B7055-57
B7056-57
Q3145-57
Quick Seal B型和Q型自密封堵頭
E型和EQ型自密封加注接頭
產品編號管螺紋
被密封處開口尺寸
進口
深度孔徑螺紋
E7166-57
E7167-57
E7168-57
EQ4145-57
Quick Seal H / K系列膨脹密封加注接頭
H系列是膨脹密封加注接頭。
K系列是膨脹密封測試接頭。
100PSI用于螺紋孔。50PSI用于光孔。
◆ Part Number
H2075-57 1/8" NPT 0.339" 0.59" 1/4" NPT
H2076-57 1/4" NPT 0.438" 0.72" 1/4" NPT
H2077-57 3/8" NPT 0.578" 0.72" 1/4" NPT
H2078-57 1/2" NPT 0.719" 0.88" 3/8" NPT
H2079-57 3/4" NPT 0.922" 1.13" 3/8" NPT
H2080-57 1" NPT 1.156" 1.38" 1/2" NPT
H2081-57 1-1/4" NPT 1.500" 1.38" 1/2" NPT
H2082-57 1-1/2" NPT 1.734" 1.69" 1/2" NPT
H2083-57 2" NPT 2.219" 1.69" 1/2" NPT
H9084-57 2-1/2" NPT 2.625" 1.56" 3/4" NPT
H9085-57 3" NPT 3.250" 1.56" 3/4" NPT
H9086-57 3-1/2" NPT 3.750" 1.56" 3/4" NPT
H9087-57 4" NPT 4.250" 1.69" 3/4" NPT
◆ Part Number
K2063-57 1/8" NPT 0.339" 0.59"
K2064-57 1/4" NPT 0.438" 0.72"
K2065-57 3/8" NPT 0.578" 0.72"
K2066-57 1/2" NPT 0.719" 0.88"
K2067-57 3/4" NPT 0.922" 1.13"
K2068-57 1" NPT 1.156" 1.38"
K2069-57 1-1/4" NPT 1.500" 1.38"
K2070-57 1-1/2" NPT 1.734" 1.69"
K2071-57 2" NPT 2.219" 1.69"
K9072-57 2-1/2" NPT 2.625" 1.56"
K9073-57 3" NPT 3.250" 1.56"
K9074-57 3-1/2" NPT 3.750" 1.56"
K9075-57 4" NPT 4.250" 1.69"
Quick Seal CV / XCV系列
用于煤氣用具測試
其操作同H系列，增加了一個內置閥，以防止斷開時泄露。
XCV系列能拓展長度，可用在難以達到的場合。
延伸長度從2“到24”，以2“為增量。
產品編號管螺紋
被密封處開口尺寸
入口螺紋
CV2402-57
XCV2402-57
CV2403-57
XCV2403-57
CV2404-57
XCV2404-57
CV2405-57
XCV24-5=57
CV2406-57
XCV2406-57
