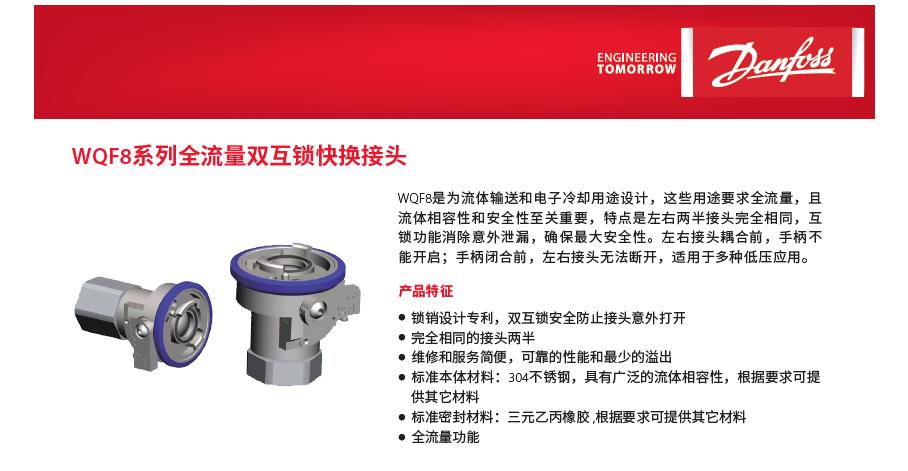

丹佛斯WQF8系列全流量雙互鎖快換接頭 互鎖球閥
WQF8是為流體輸送和電子冷卻用途設計，這些用途要求全流量，且流體相容性和安全性至關重要，特點是左右兩半接頭完全相同，互鎖功能消除意外泄漏，確保最大安全性。左右接頭耦合前，手柄不能開啟；手柄閉合前，左右接頭無法斷開，適用于多種低壓應用。
丹佛斯動力系統WQF8 系列全流量雙互鎖快換接頭 互鎖球閥 數據中心主流路液冷接頭
丹佛斯動力系統WQF系列全流量液冷快換 互鎖球閥
產品特征
- 鎖銷設計專利，雙互鎖安全防止接頭意外打開
- 完全相同的接頭兩半
- 維修和服務簡便，可靠的性能和最少的溢出
- 標準本體材料：304不銹鋼，具有廣泛的流體相容性，根據要求可提供其它材料
- 標準密封材料：三元乙丙橡膠,根據要求可提供其它材料
- 全流量功能
 性能參 數 最高工作壓 力 最低爆破壓 力
接頭規 |
連接后 |
|
斷開 |
|
連接后 |
|
斷開 |
|
額定流量 |
|
流體損失 |
in |
(bar) |
(psi) |
(bar) |
(psi) |
(bar) |
(psi) |
(bar) |
(psi) |
(lpm) |
(gpm) |
cc.max |
1 |
10 |
150 |
10 |
150 |
20 |
300 |
20 |
300 |
175 |
46 |
5.0 |
尺寸及訂貨型號
| 零件號 |
本體規格 |
端口規格 |
螺紋 |
類型 |
圖形 |
A（mm） |
B(mm) |
六方(mm) |
| WQF8-16-N16FSR |
1 |
1 |
1 X 11.5 |
NPT內螺紋 |
A |
95 |
71.6 |
41 |
| WQF8-12-N16FSR |
1 |
3/4 |
3/4 X 14 |
NPT內螺紋 |
A |
70 |
71.6 |
41 |
| WQF8-16-016FSR |
1 |
1 |
- |
1'' hose |
B |
84 |
71.6 |
|
注：訂貨號為單件
注：訂貨號為單件
用途和市場
- 電子器件液體冷卻
- 熱管理系統
- 工業流體輸送

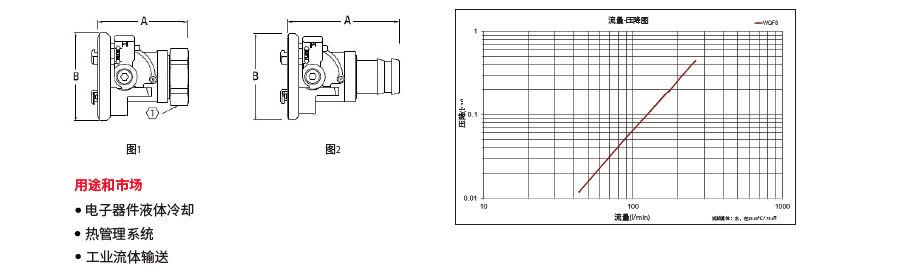

尺寸
零件號 本體規格 端口規格 螺紋 類型 圖形 A（mm） B(mm) 六方(mm)
WQF8-16-N16FSR 1 1 1X11.5 NPT 內螺紋 A 95 71.6 41
WQF8-12-N16FSR 1 3/4 3/4X14 NPT 內螺紋 A 70 71.6 41
WQF8-16-016FSR 1 1 - 1"HOSE B 84 71.6 -
注：訂貨號為單件
零件號 本體規格 端口規格 螺紋 類型 圖形 A（mm） B(mm) 六方(mm)
WQF8-16-N16FSR 1 1 1X11.5 NPT 內螺紋 A 95 71.6 41
WQF8-12-N16FSR 1 3/4 3/4X14 NPT 內螺紋 A 70 71.6 41
WQF8-16-016FSR 1 1 - 1"HOSE B 84 71.6
訂貨型號
FD83-2052-16-16； 1 1 1-11-1/2 Female NPT
FD83-2052-12-16； 1 3/4 3/4-14 Female NPT
FD83-2046-16-16； 1 1 NA 1” Hose Barb 寶塔連接
