數據中心液冷管路系統解決方案
Solution of liquid cooling pipeline system in data center

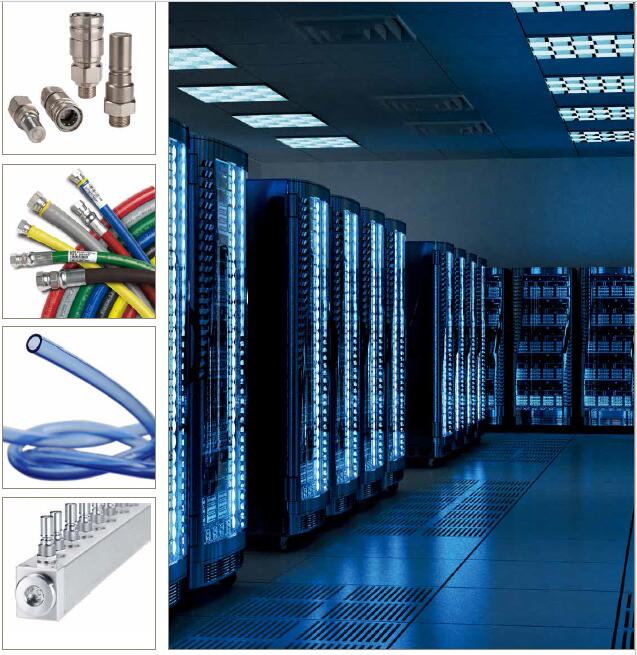

數據中心對企業至關重要，因為它們存儲、通信和傳輸我們每天產生的海量信息。數據中心由數千臺數據處理 設備組成，如服務器、交換機和路由器，它們輻射出大量的能量和熱量。這些系統產生的熱量必須適當散熱， 防止溫度升高導致系統可靠性下降，從而增加維護成本。

Thermal Management Quick Connect Solutions for Tempering and Cooling
Thermal Management Fluid Handling Solutions for Tempering & Cooling
FITTINGS & VALVES FOR LIQUID COOLING APPLICATIONS Thermoplastic & Brass Connectors

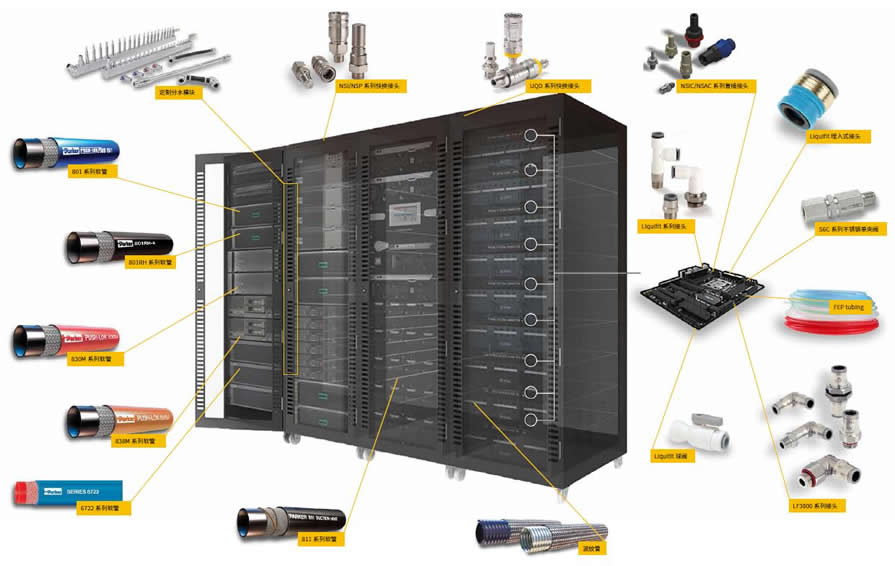

派克漢尼汾在管路系統防泄漏設計方面，具有豐富的技術知識和經驗，致力于為數據中心液冷管路系統提供綜 合性解決方案，設計實現大流量、低壓降、無泄漏的管路連接產品，使液冷系統高效、穩定、安全的運行。


— 平齊端面無泄漏的快換接頭可以用于連接冷板和分水模塊的回路中；在單一服務器單元出現故障時，斷開 與冷卻系統的連接。方便客戶維修維護。盲插式快換接頭可以實現多支路的同時連接和斷開。
— 軟管產品，彎曲半徑小，柔韌性非常好，在狹小空間也可從容布置，化學兼容性好，可與多種常見冷卻介 質兼容。
— 快插式接頭，外形緊湊，安裝快捷，與熱塑管配合可用于冷板與冷板的連接或者冷板與其他冷卻元件的連接。
— Transair不銹鋼管路可以作為液冷系統的主管路，安裝快捷簡單，產品安全穩定，耐腐蝕，可以保持液冷管路系統的長期性能。
— 定制化的分水模塊，可以節省客戶的裝配時間和測試時間。

派克漢尼汾中國成立于20 世紀80 年代，是中國對外開放及國外直接投資以來，最早成立的三家外國合資企業之一，在中國擁有2000 多條生產線，設有16 個生產基地及9 個區域銷售辦事處，超過3000 名員工。為生命科學，軌道交通，工程機械，石油天然氣，商用車，能源，汽車制造以及航空航天等50 多個市場提供卓越的產品及解決方案。

數據中心液冷管路系統解決方案產品

- 快速接頭quick couplings Thermal Management Couplings

NSI / NSP 系列快換接頭 公稱通徑：3/6/9/12 工作壓力：20bar 工作溫度：-20° C ~+200° C(FKM) 接頭材質選項：黃銅/ 不銹鋼 密封材質選項：FKM/EPDM 接頭閥芯類型：平齊端面閥	NSG 系列快換接頭 公稱通徑：3 工作壓力：11bar 工作溫度：-40° C ~+70° C 接頭材質選項：不銹鋼 密封材質選項：EPDM 接頭閥芯類型：平齊端面閥
UQD 系列快換接頭 公稱通徑：3.2 工作壓力：11bar 工作溫度：-40° C ~+70° C 接頭材質選項：不銹鋼 密封材質選項：EPDM 接頭閥芯類型：平齊端面閥	NSE 系列快換接頭 公稱通徑：16/19/25 工作壓力：15bar 工作溫度：-20° C ~+200° C(FKM) 接頭材質選項：不銹鋼 密封材質選項：FKM/EPDM 接頭閥芯類型：平齊端面閥
NSA 系列快換接頭 公稱通徑：6/8/10/12/19/25 工作壓力：20bar 工作溫度：-50° C ~+175° C( 氟硅) 接頭材質選項：鋁合金 密封材質選項：氟硅 接頭閥芯類型：平齊端面閥	NSIC/NSAC 系列盲插接頭 公稱通徑：3/6/9 工作壓力：15bar 工作溫度：-20° C ~+120° C 接頭材質選項：銅鍍鎳/ 鋁合金/ 不銹鋼 密封材質選項：EPDM 接頭閥芯類型：平齊端面閥
200KL 系列快換接頭 公稱通徑：4/6/9/12/19/25 工作壓力：15bar 工作溫度：-40° C ~+150° C(EPDM) 接頭材質選項：銅鍍鎳/ 不銹鋼 密封材質選項：NBR/EPDM/FKM 接頭閥芯類型：平齊端面閥	RNS 系列快換接頭 公稱通徑：6 工作壓力：60bar 工作溫度：-40° C ~+150° C(EPDM) 接頭材質選項：銅鍍鎳/ 不銹鋼 密封材質選項：NBR/EPDM/FKM 接頭閥芯類型：平齊端面閥
60 系列快換接頭 接頭尺寸：1/8"~2 1/2" 工作壓力：85bar~210bar 工作溫度：-20° C ~+200° C(FKM) 接頭材質選項：黃銅/ 不銹鋼 密封材質選項：NBR/EPDM/FKM 接頭閥芯類型：錐面閥	21 系列塑料快換接頭 公稱通徑：5 工作壓力： 10bar(POM) 8bar(PVDF) 工作溫度：-20° C ~+80° C(NBR) 接頭材質選項：POM/PVDF 密封材質選項：NBR/EPDM/FKM 接頭閥芯類型：錐面閥
70 系列塑料快換接頭 公稱通徑：4.3~30 工作壓力：10bar 工作溫度：-40° C ~+90° C(EPDM) 接頭材質選項：POM 密封材質選項：NBR/EPDM/FKM 接頭閥芯類型：錐面閥	48 系列塑料快換接頭 公稱通徑：7 工作壓力： 10bar(POM) 8bar(PVDF) 工作溫度：-20° C ~+80° C(NBR) 接頭材質選項：POM/PVDF 密封材質選項：NBR/EPDM/FKM 接頭閥芯類型：錐面閥
OCP Blind Mate Series OCP 盲插快速接頭系列	7000系列快速接頭 公稱直徑為 9/12/16/20 的快速接頭系統 用于冷卻應用，例如鐵路部門。 有黃銅或不銹鋼可供選擇 工作溫度：-40° C ~+150°
204 系列干式快速接頭 標稱直徑為 4 的干式快速接頭系統 適用于壓力高達 15 bar 可用黃銅或不銹鋼制成 工作溫度：-15° C ~+200°	206系列干式快速接頭 標稱直徑為 6 適用于壓力高達 15 bar 可用黃銅或不銹鋼制成 工作溫度：-15° C ~+200°
209系列干式快速接頭 標稱直徑為 9 適用于壓力高達 15 bar 可用黃銅或不銹鋼制成 工作溫度：-15° C ~+200°

- 軟管 hose

801 系列Push-Lok 多功能軟管 軟管尺寸：-4 至 -16 工作壓力：14bar~24bar 工作溫度：-40° C ~+85° C 適用介質：水/ 防凍劑/ 去離子水 可選顏色：黑、藍、紅、綠、灰、黃	H561 系列軟管 軟管尺寸：-4/-5/-6 工作壓力：103bar 工作溫度：-40° C ~+85° C 適用介質：水/ 水乙二醇 技術特點：外徑小、彎曲半徑小
801RH 系列Push-Lok 多功能軟管 軟管尺寸：-4/-6 工作壓力：24bar 工作溫度：-40° C ~+85° C 適用介質：水/ 水乙二醇/ 去離子水 技術特點：EN45545、UL 防火認證	285 系列軟管 軟管尺寸：-4 至 -12 工作壓力：34bar 工作溫度：-30° C ~+125° C 適用介質：R12/R22/R134a 扣壓接頭：26 系列
804 系列軟管 軟管尺寸：-4 至-12 工作壓力：10bar 工作溫度：-40° C ~+93° C 適用介質： 水/ 水乙二醇/ 去離子水	EZ-FORM 軟管 公稱通徑：12.7mm 至 102mm 工作壓力：5bar 工作溫度：-45° C ~+125° C 適用介質：水/ 水乙二醇 技術特點：柔軟
811 系列軟管 軟管尺寸：-12 至 -48 工作壓力：4bar~21bar 工作溫度：-40° C ~+85° C 適用介質： 水/ 去離子水/ 水乙二醇 扣壓接頭：43 系列	6722 系列軟管 軟管尺寸：-4 至 -16 工作壓力：4~5bar 工作溫度：-53° C ~+175° C 適用介質：水/ 水乙二醇 技術特點：柔軟、小彎曲半徑
830M 系列軟管 軟管尺寸：-4 至-12 工作壓力：16bar 工作溫度：-40° C ~+80° C 適用介質：水/ 水乙二醇/ 去離子水 可選顏色：黑、藍、紅、綠	PTFE 波紋管 軟管尺寸：-4 至 -32 工作壓力：31bar~207bar 工作溫度：-73° C ~+232° C 適用介質： 水/ 水乙二醇/ 去離子水 技術特點：柔軟、兼容性好
838M 系列軟管 軟管尺寸：-4 至-12 工作壓力：16bar 工作溫度：-40° C ~+80° C 適用介質：水/ 水乙二醇/ 去離子水 技術特點：橙色、絕緣	金屬波紋管 軟管尺寸：-4 至 -96 工作壓力：0.75bar~186bar 工作溫度：-228° C ~+648° C 適用介質：水/ 水乙二醇/ 去離子水 技術特點：柔軟、兼容性好

- 管路接頭fittings

FEP tubing 公稱通徑：2.5mm 至 10mm 工作壓力：0bar~28bar 工作溫度：-40° C ~+150° C 適用介質：水/ 水乙二醇	FEP/PTFE 波紋管 公稱通徑：2.5mm 至 9mm 工作壓力：5bar~16bar 工作溫度：-40° C ~+95° C 適用介質：水/ 水乙二醇
防火花PU tubing 公稱通徑：2.5mm 至 8mm 工作壓力：5bar~14bar 工作溫度：-20° C ~+70° C 適用介質：水/ 水乙二醇	PA tubing 公稱通徑：1.8mm 至 13mm 工作壓力：10bar~50bar 工作溫度：-40° C ~+100° C 適用介質：水/ 水乙二醇
82 系列Push-Lok 接頭 公稱通徑：6mm 至 25mm 工作壓力：20bar 工作溫度：-40° C ~+150° C 材質：黃銅/ 不銹鋼	不銹鋼扣壓式接頭 公稱通徑：6mm 至 51mm 工作壓力：4bar~400bar 工作溫度：-40° C ~+100° C 材質：不銹鋼
LF3600 系列接頭 公稱通徑：2mm 至 12mm 工作壓力：20bar 工作溫度：-25° C ~+150° C 適用介質：水/ 水乙二醇	LF3800 系列接頭 公稱通徑：2mm 至 12mm 工作壓力：20bar 工作溫度：-25° C ~+150° C 適用介質：水/ 水乙二醇
Liquifit 系列接頭 公稱通徑：4mm 至 14mm 工作壓力：16bar 工作溫度：-10° C ~+120° C 適用介質：水/ 水乙二醇	Modufit 系列接頭 公稱通徑：4mm 至 14mm 工作壓力：16bar 工作溫度：-40° C ~+100° C 適用介質：水/ 水乙二醇
S6C 系列不銹鋼單向閥 接頭尺寸：1/4"~ 1" 工作壓力：413bar（1/4~1/2） 工作溫度：-40° C ~+204° C(FKM) 適用介質：水/ 水乙二醇	4812 系列不銹鋼球閥 公稱通徑：10mm 至 50mm 工作壓力：65bar 工作溫度：-20° C ~+150° C(FKM) 適用介質：水/ 水乙二醇
Transair不銹鋼接頭 工作壓力：10bar 工作溫度：-20° C ~+60° C 適用介質：水/ 水乙二醇	Transair不銹鋼管 鋼管外徑： ?22mm, ?28mm, ?42mm, ?60mm, ?76mm, ?100mm 鋼管材質：AISI 304 或316L

- 非標定制化產品Custom Solutions

分水模塊	分水模塊
軟管硬管總成	分水模塊

液體冷卻連接Liquid Cooling Connections

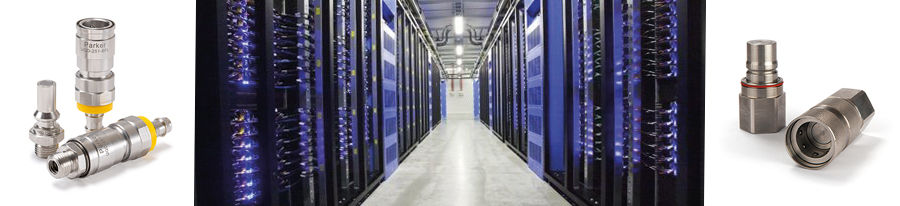

快速連接接頭對于電子產品、數據中心機架式系統、服務器和超級計算機的液體冷卻至關重要。作為世界上最大和最值得信賴的快速接頭制造商，派克提供具有無溢流閥、更高流速和低壓降能力的液體冷卻解決方案，以確保熱管理中的可靠冷卻。Parker 的液冷聯軸器提供各種接頭和密封件，將緊湊的設計與堅固的組件相結合，可抵抗機械應力并避免任何流體損失。Quick connect couplings are essential in the liquid cooling of electronics, data center rackable systems, servers and supercomputers. As the world's largest and most trusted manufacturer of quick couplings, Parker delivers liquid cooling solutions featuring non-spill valving, higher flow rates and low pressure drop capabilities to ensure reliable cooling in thermal management.With a variety of couplings and seals available, Parker’s liquid cooling couplings combine a compact design with robust components built to resist mechanical stresses and avoid any fluid loss.

可靠性和性能

- 齊平閥設計可防止任何流體損失并為電氣元件提供最佳保護
- 降低壓降，實現卓越的能源效率和系統性能
- 高抗振性和抗旋轉性
- 多種與溫度和流體兼容的密封材料選擇
- 消除污染的制造過程
- 全球制造和服務能力

這是派克熱管理

很容易想象當敏感電路和模塊過熱、系統關閉、造成生產損失和組件過早老化的風險時的后果。了解帕克今天如何為您提供幫助。讓我們幫助您入門。

流體連接器熱管理概述

派克在下列所有市場和行業的熱管理解決方案方面擁有廣泛的專業知識。無論您在哪個市場，派克都有能說您所在行業語言的人，并幫助您找到適合您獨特需求的解決方案。Fluid Connectors Group 解決方案包括流體連接器、快速接頭、軟管產品等。無論您的應用是什么，我們的專家都隨時準備幫助您解決最棘手的熱管理挑戰，提供全面的支持和久經考驗的知識。為幫助您解決散熱問題并保持應用涼爽，Parker Hannifin 的流體連接器事業部提供了完整的熱管理產品組合，經證明可以吸收和轉移關鍵部件的熱量。

流體連接器承諾

派克與行業專家密切合作，設計和制造軟管、接頭、快速接頭和更多流體連接器技術，以滿足多個市場的獨特需求。我們的客戶欣賞我們產品的內在價值和我們員工的專業知識。選擇以下任一行業，詳細了解我們的產品如何滿足您的應用需求。

關于快速接頭事業部

派克的快速接頭部門是世界上ZUI大的快速接頭制造商，提供經過驗證的解決方案，包括液壓和氣動接頭、高壓螺紋連接接頭、無泄漏接頭、止回閥以及許多其他產品和配件，用于最苛刻的應用程序。

關于派克

Parker Hannifin 是財富 250 強全球運動和控制技術的領導者。100 多年來，該公司一直致力于幫助其客戶在廣泛的多元化工業和航空航天市場取得成功。
