派克Push-Lok 830M系列膠管 PUSH-LOK SELF-GRIP HOSE - 830M

品牌： 派克Parker
型號： Push-Lok 830M系列

派克Push-Lok 830M系列軟管,派克Push-LOK 830M系列軟管裝配：不需要設備和模具。多種顏色簡化安裝過程和錯誤的出現，便于檢修。Parker 830M系列的軟管廣泛應用于工業的各種場合：從機器人、自動化、儀器儀表、水輸送、水冷系統、汽車、CRH、CNC、化工等等場合都可以看到它們的身影。 Parker 830M軟管設計用于滿足液壓或介質傳輸應用的高要求。它們提供了可靠性、多功能性和高度的定制，因此為開發工程師提供了豐富的解決方案選擇，始終確保長期的使用壽命和易于安裝是當今苛刻的生產環境的理想選擇。此外，長的可用長度減少了分配和組裝生產的浪費。Parker 830M Hoses are designed to match high demands in hydraulics or media transfer applications. They offer reliability, versatility and a high degree of customization and are therefore offer the developing engineer a rich choice of solutions, always assured that the long service life and easy installation are ideal for todays demanding production environments. Additionally, long available lengths reduce waste for distribution and assembly production.

Parker Push-Lok Hose_Fittings pdf catalog downloads

主要特點

軟管彎曲半徑小，柔性好。
顏色豐富(顏色有：紅色，黑色，綠色，藍色，灰色，黃色等)，便于區分不同管路
規格最大可至-16（內徑25.4mm）

主要應用

通用市場，低壓流體介質場合：汽車制造業（手動焊槍，機器人，低壓系統），吹瓶機制造線，飲料灌裝線，冷卻水輸送，數據中心水冷系統，機器人水冷系統，激光切割，數控機床，高鐵，自動化工廠

適用介質

礦物油和潤滑油，冷凍劑，防凍液，空氣，水和乳化液�！杜煽四z管化學性兼容性表》 介質兼容性表。

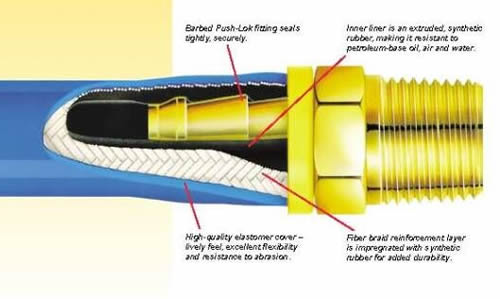

軟管結構

內膠層：合成橡膠
增強層：高彈力纖維層
外膠層：高性能合成橡膠層

溫度范圍

通用……-40℃至 +100℃
空氣…… MAX.+70℃
水 ………MAX.+85℃

產品優點

派克Push-LOK 830M系列軟管裝配：不需要設備和模具。多種顏色簡化安裝過程和錯誤的出現，便于檢修。Parker 830M系列的軟管廣泛應用于工業的各種場合：從機器人、自動化、儀器儀表、水輸送、水冷系統、汽車、CRH、CNC、化工等等場合都可以看到它們的身影。

Markets:
- Mobile

Features/Benefits:
- High abrasion resistance
- Free of paint effecting substances (labs free) (complies with the requirements of the automotive industry)
- Colour variety
- Assembly with Parker Push-Lok? fittings (no additional clamps required)
- Excellent UV and OZONE resistance

Applications:
- Factory air systems, many hydraulic applications (fluid compatibility see page A-8 ff.);
- Automotive applications for air, water, lubricating oils and antifreeze fluids.
- Not recommended for applications where extreme pulsations are encountered.
- For working pressure up to 1.6 MPa ( 232 psi)

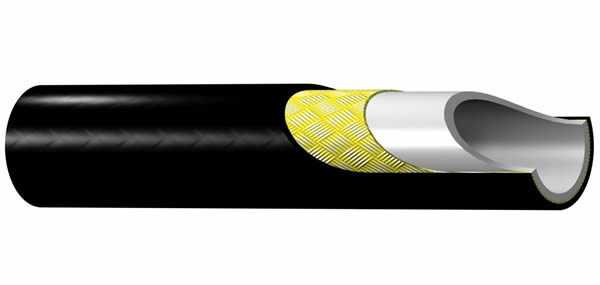

Construction:
- Core tube: Polyurethane
- Pressure reinforcement: One layer of high tensile synthetic fibre
- Cover: Polyurethane
- Colour: black, red, green, blue, grey
- Temperature range: -40°C up to +80°C

Notes:
- Colour code (xxx):
BLK = black
BLU = blue
GRN = green
GRY = grey
RED = red
Example: 830M-6-GRN-RL
Print Product Overview

選型規格

830M產品型號 內徑MM 外徑MM 工作壓力 最小彎曲R
- 黑色 830M-4-BLK-RL
6.3 -4 10.7 1.6 Mpa 30mm
- 藍色 830M-4-BLU-RL 6.3 -4 10.7 1.6 Mpa 30mm
- 紅色 830M-4-RED-RL
6.3 -4 10.7 1.6 Mpa 30mm
- 綠色 830M-4-GRN-RL 6.3 -4 10.7 1.6 Mpa 30mm
- 黑色 830M-6-BLK-RL
9.5 -6 14.9 1.6 Mpa 50mm
- 藍色 830M-6-BLU-RL 9.5 -6 14.9 1.6 Mpa 50mm
- 紅色 830M-6-RED-RL
9.5 -6 14.9 1.6 Mpa 50mm
- 綠色 830M-6-GRN-RL 9.5 -6 14.9 1.6 Mpa 50mm
- 黑色 830M-8-BLK-RL
12.7 -8 19.1 1.6 Mpa 70mm
- 藍色 830M-8-BLU-RL 12.7 -8 19.1 1.6 Mpa 70mm
- 紅色 830M-8-RED-RL
12.7 -8 19.1 1.6 Mpa 70mm
- 綠色 830M-8-GRN-RL 12.7 -8 19.1 1.6 Mpa 70mm
- 黑色 830M-10-BLK-RL
16.0 -10 23.0 1.6 Mpa 90mm
- 藍色 830M-10-BLU-RL 16.0 -10 23.0 1.6 Mpa 90mm
- 紅色 830M-10-RED-RL
16.0 -10 23.0 1.6 Mpa 90mm
- 綠色 830M-10-GRN-RL 16.0 -10 23.0 1.6 Mpa 90mm
- 黑色 830M-12-BLK-RL
19.0 -12 26.0 1.6 Mpa 110mm
- 藍色 830M-12-BLU-RL 19.0 -12 26.0 1.6 Mpa 110mm
- 紅色 830M-12-RED-RL
19.0 -12 26.0 1.6 Mpa 110mm

- 綠色 830M-12-GRN-RL 19.0 -12 26.0 1.6 Mpa 110mm
注: 訂貨號830M-**-XXX-RL，**是軟管的通徑，XXX-指外膠層顏色。RL指只接受整卷訂購。

例如: 830M-4-GRN-RL （指830M-4的綠色管，整卷訂購）

產品樣本

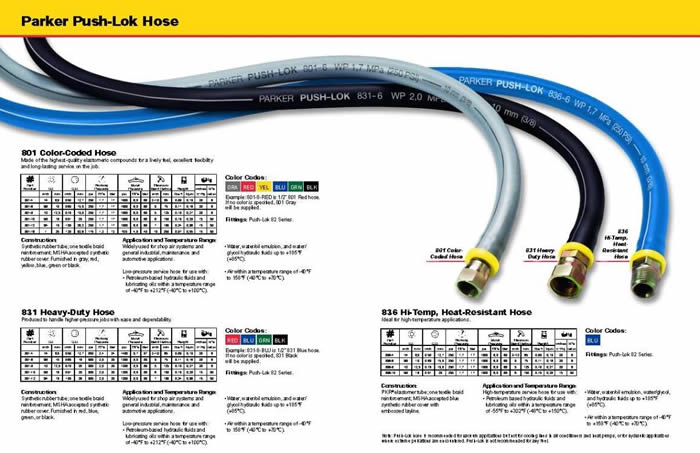

Parker Push-Lok 830M系列軟管.pdf English Version Parker Push-Lok 系列軟管.pdf
PUSH-LOK系列軟管及接頭
Parker Push-lok 軟管最佳配對接頭82系列：材質有黃銅，碳鋼和不銹鋼可供選擇，螺紋標準有DIN（德標） BSP（英制）， SAE（美制），JIC（日標），ORFS等。
