Parker Rectus 70系列熱塑性快速接頭產品- ISO 7241-1 series B profile標準
生命科學、食品醫療行業應用塑料POM快速接頭產品
Rectus 70系列快換接頭，使用熱塑材料制造，符合ISO7241-1-B標準結構
Rectus 70 Series thermoplastic Coupling for Life Science、Process and Food & Beverage applications

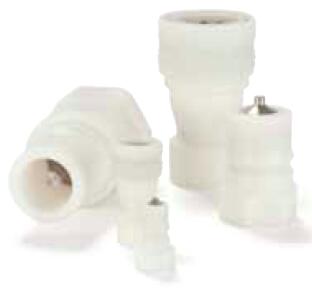

Parker派克的70系列快換接頭，使用熱塑材料制造，尺寸范圍是1/8" 到1 1/2"，陽接頭的結構符合ISO7241-1-B標準結構。該系列快換接頭特別適合于液體介質的應用。該系列快換接頭，需要用雙手進行操作。例如，當快換的陰接頭和陽接頭需要進行連接時，需要將陰接頭上的鎖緊套筒往回拉，才能夠手動的將他們連在一起。該系列快換接頭，因其高流量以及低壓降的特性，表現出眾。1 1/2" （77系列）設計上使用了放松栓以及EPDM密封。

德國利達時Rectus 70系列熱塑快速接頭尺寸從1/8" to 1 1/2" (4.3mm - 30mm )。設計用于傳輸氣體和流體介質，壓力最高達15bar。接頭符合國際ISO 7241-1 series B標準，材質為塑料。產品設計主要應用領域包括- Life Science生命科學 - Process過程控制 - Food & Beverage食品和飲料行業。Quick coupling system with nominal diameter 4.3 up to 30 for pneumatic and fluid handling applications up to 15 bar. Coupling system with ISO 7241-1 series B profile. Available made of thermoplastic - POM. Rectus 70系列列快換接頭，公稱通徑為4.3mm 至30 mm，用于氣動及流體輸送系統應用，承壓可達15 bar。該系列快換接頭，符合ISO7241-1-B標準結構。目前可供材料熱塑材料-POM。

Parker's Series 70 made of thermoplastic is a coupling
ISO 7241-1 SERIES B PROFILE, SERIES 70 Series thermoplastic Quick Release Coupling

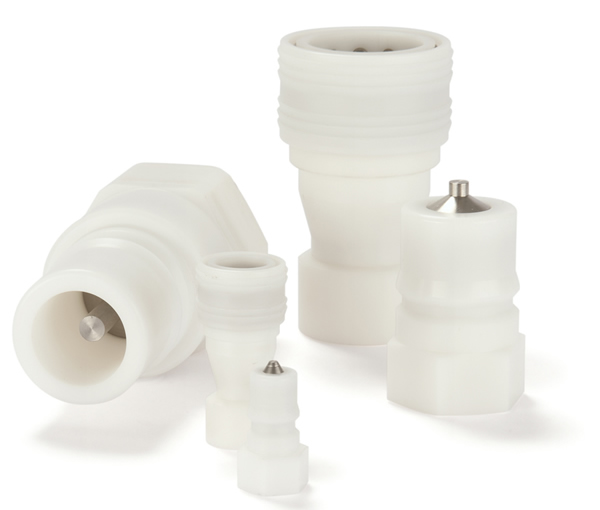

Parker's Series 70 made of thermoplastic is a coupling range in sizes from 1/8" to 1 1/2" with plug profile in accordance with ISO 7241-1 series B. It's particularly suitable for use with liquid media. The coupling system is developed for two-hand operation, i.e. the locking sleeve must be pushed back manually when coupling. The coupling range stands out for its high flow rates against a low pressure drop. 1 1/2" design (series 77) with locking pin and EPDM seal.

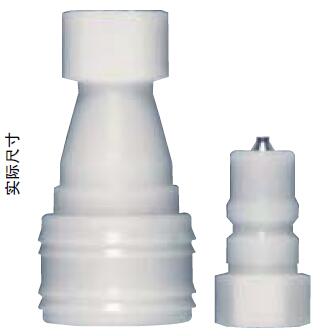

Rectus 71KB系列是適用于流體介質的快速接頭。插頭符合ISO 7241-1 Series B系列標準，閥頭材質為AISI 303不銹鋼，基座材質為POM塑料。此系列接頭需要雙手操作，即當連接時需將滑套向后滑。	Rectus 72KB系列雙封閉快速接頭適用于流體介質，插頭體符合ISO 7241-1 Series B系列標準。接頭材質為不銹鋼和POM。系列接頭需要雙手操作，即當連接時需將滑套向后滑。

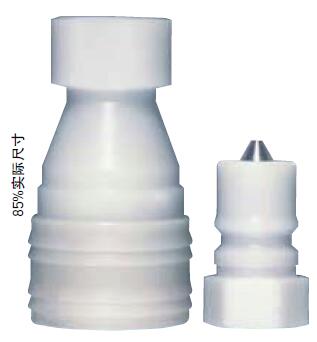

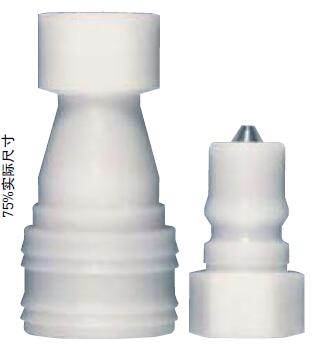

Rectus 73KB系列為雙封閉快速接頭，適用于流體介質。插頭體符合ISO 7241-1 Series B系列標準。此系列使用放銹材料。	Rectus 74KB系列雙封閉快速接頭適用于流體介質，插頭體符合ISO 7241-1 Series B系列標準。接頭材質為不銹鋼和POM。系列接頭需要雙手操作，即當連接時需將滑套向后滑。

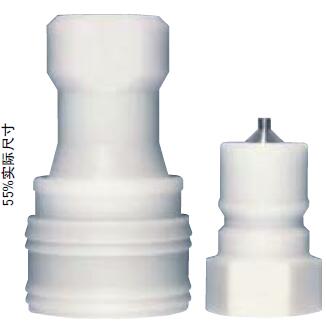

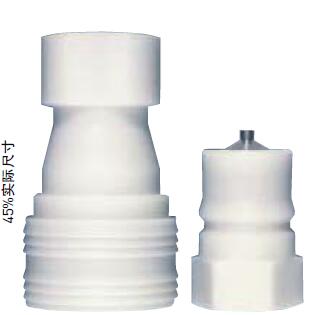

Rectus 75KB系列雙封閉快速接頭適用于流體介質，插頭體符合ISO 7241-1 Series B系列標準。接頭材質為不銹鋼和POM。系列接頭需要雙手操作，即當連接時需將滑套向后滑。	Rectus 76KB系列雙封閉快速接頭適用于流體介質，插頭體符合ISO 7241-1 Series B系列標準。接頭材質為不銹鋼和POM。系列接頭需要雙手操作，即當連接時需將滑套向后滑。

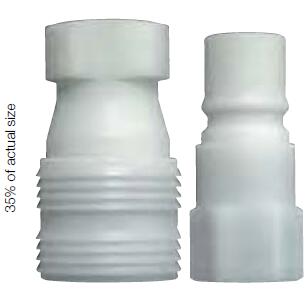

Rectus 77KB系列雙封閉快速接頭適用于流體介質，插頭體符合ISO 7241-1 Series B系列標準。接頭材質為不銹鋼和POM。系列接頭需要雙手操作，即當連接時需將滑套向后滑。	Rectus 70系列熱塑快速接頭尺寸從1/8" to 1 1/2" (4.3mm - 30mm )。設計用于傳輸氣體和流體介質，壓力最高達15bar。接頭符合國際ISO 7241-1 series B標準，材質為塑料。

性能特點

主體尺寸 (IN) 1/8 到1 1/2
閥門 是
型號 雙截止
長度 (MM) 29,5 到 133
外徑 (MM) 14 到 60
外六角 (MM) 24,5 到 76
材料 POM
密封材料 丁腈橡膠
最低工作溫度(°C) -20
最高工作溫度 (C) 90
最大工作壓力 (BAR) 10, 15
流速 (LPM) 440 高達 17000

市場應用Markets:

- Life Science生命科學
- Process過程控制
- Food & Beverage食品和飲料行業

性能特點Features/Benefits:

- Coupling system according to ISO 7241-1 series B 快換接頭系統符合ISO 7241-1-B標準結構
- Two-hand operation 雙手操作系統
- High flow rates with low pressure drop 高流量，低壓降

應用領域Applications:

- Food and chemical processing 食品和化工過程行業
- Cleaning equipment 清洗潔凈設備

LITERATURE AND REFERENCE MATERIALS
Catalogue Page Parker Rectus Series 70 Thermoplastic
Parker's Series 70 made of thermoplastic is a coupling
選型資料下載

Parker Rectus Tema Quick Release Coupling

Datasheet_Series 71_Plastic_KB_Fittings_UK
Datasheet_Series 72_Plastic_KB_Fittings_UK
Datasheet_Series 73_Plastic_KB_Fittings_UK
Datasheet_Series 74_Plastic_KB_Fittings_UK
Datasheet_Series 75_Plastic_KB_Fittings_UK
Datasheet_Series 76_Plastic_KB_Fittings_UK
Datasheet_Series 77_Plastic_KB_Fittings_UK
