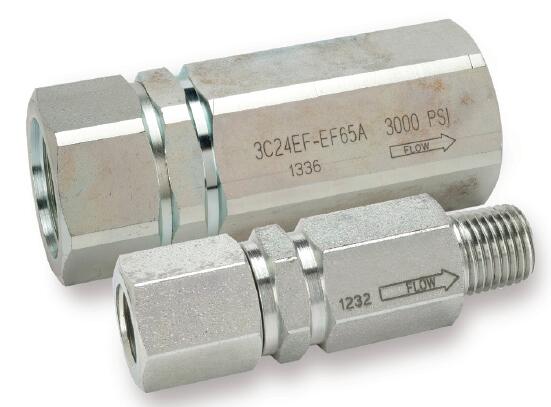

Parker派克S6C 和 3C 系列止回閥
軟座直列式止回閥最大 2” 尺寸，鋼/不銹鋼，外螺紋和內螺紋接頭端 - S6C / 3C 系列 | #3C20EF-EF15
Parker派克3C系列碳氟密封鋼制止回閥; S6C 和 3C 系列止回閥（最高 6,000 psi）是軟座、零泄漏提升式止回閥，采用兩件式結構。兩件式結構允許多種端部配件組合。這些止回閥具有各種標準開啟壓力和高達 175 gpm 的流速。S6C 和 3C 系列閥門有多種尺寸和鋼或不銹鋼材料可供選擇，流量高達 175 gpm。
止回閥是構建流體系統時經常被忽視的重要部件。止回閥可以通過以下方式優化系統性能：
- 確保液壓流體僅沿一個方向流動
- 消除背壓造成的潛在損壞
- 隔離系統或系統組件的各個部分
基本的止回閥結構包括一個帶有入口和出口的閥體。在內部，一個可移動的提升閥由彈簧壓力控制。在大多數情況下，閥門通常是關閉的，當流體壓力大于彈簧力（開啟壓力）時打開，從而允許流體僅沿一個方向流動。當逆流試圖通過出口進入時，提升閥關閉并停止流過閥門。
軟座止回閥在提升閥和閥體之間有一個 O 形圈或類似的彈性密封件，以提高抗泄漏性。軟閥座設計與“清潔”系統最兼容，不適用于具有高浪涌流量的系統。密封材料決定了閥門的溫度范圍。
Parker派克 S6C and 3C Soft Seat Check Valves
技術特性：
- 尺寸：
- 材料：鋼、不銹鋼、黃銅
- 密封材料：碳氟化合物
- 標準開啟壓力 (psi)：5、15、25、65
- 入口端：外螺紋 NPT、外螺紋 37 度擴口、外螺紋端面密封、內螺紋 NPTF、內螺紋SAE，內螺紋英式平行 BS 2779
- 出口端：外螺紋 NPT、內螺紋 NPTF、內螺紋 SAE、外螺紋 SAE 37 度擴口、外螺紋面密封、內螺紋英式平行 BS 2779
- 可選
開啟壓力- 孔閥選項
- 定制形狀和配置
注意：某些選項可能不是標準配置。請聯系快速接頭部門了解可用性和交付情況。
市場：
- 工業
- 建筑
- 農業
- 交通
- MRO
特點/優點：
- 允許流體僅沿一個方向流動，保護系統免受流體背壓
- 軟座閥形成無泄漏密封
- 氟碳密封是標準配置
- 可根據要求提供
可選的開啟壓力- 可選的孔閥允許計量閥門關閉時流動。孔口孔徑由應用要求決定。
- 定制形狀和配置可以集成特殊功能，以減少系統中的組件數量和潛在泄漏點
應用：
- 工業、移動和建筑設備
- 限流器檢查回路
- 高/低泵回路
- 慢速前進/快速返回回路
- 油冷卻器旁通回路
- 順序回路
- 先導壓力回路
- 蓄能器回路
技術規格
- 出口端口連接類型： 內 SAE 直螺紋
- 開啟壓力 (psi): 15
- 出口尺寸（英寸）： 1 5/8 - 12 聯合國
- 入口連接類型： 內 SAE 直螺紋
- 機身尺寸（英寸）： 1 1/4
- 入口尺寸（英寸）： 1 5/8 - 12 聯合國
- 密封材料： 碳氟化合物
- 最大工作壓力： 3000 磅/平方英寸
- 機身材質： 鋼
- 座位類型： 軟座
Parts |
Body Size (inch) |
Inlet Port Connection Type |
Inlet Port Size (inch) |
Outlet Port Connection Type |
Outlet Port Size (inch) |
Cracking Pressure (psi) |
Seal Material |
3C20EF-EF15 |
1 1/4 |
Female SAE Straight Thread |
1 5/8 - 12 UN |
Female SAE Straight Thread |
1 5/8 - 12 UN |
15 |
Fluorocarbon |
3C20EF-EF25 |
1 1/4 |
Female SAE Straight Thread |
1 5/8 - 12 UN |
Female SAE Straight Thread |
1 5/8 - 12 UN |
25 |
Fluorocarbon |
3C20EF-EF5 |
1 1/4 |
Female SAE Straight Thread |
1 5/8 - 12 UN |
Female SAE Straight Thread |
1 5/8 - 12 UN |
5 |
Fluorocarbon |
3C20EF-EF5A |
1 1/4 |
Female SAE Straight Thread |
1 5/8 - 12 UN |
Female SAE Straight Thread |
1 5/8 - 12 UN |
5 |
Nitrile |
3C20EF-EF65 |
1 1/4 |
Female SAE Straight Thread |
1 5/8 - 12 UN |
Female SAE Straight Thread |
1 5/8 - 12 UN |
65 |
Fluorocarbon |
3C20EM-EM5 |
1 1/4 |
Male 37 degree flare |
1 5/8 - 12 UN |
Male 37 degree flare |
1 5/8 - 12 UN |
5 |
Fluorocarbon |
3C20EM-EM65 |
1 1/4 |
Male 37 degree flare |
1 5/8 - 12 UN |
Male 37 degree flare |
1 5/8 - 12 UN |
65 |
Fluorocarbon |
3C20F-F15 |
1 1/4 |
Female NPTF |
1 1/4 - 11 1/2 NPTF |
Female NPTF |
1 1/4 - 11 1/2 NPTF |
15 |
Fluorocarbon |
3C20F-F5 |
1 1/4 |
Female NPTF |
1 1/4 - 11 1/2 NPTF |
Female NPTF |
1 1/4 - 11 1/2 NPTF |
5 |
Fluorocarbon |
3C20F-F5A |
1 1/4 |
Female NPTF |
1 1/4 - 11 1/2 NPTF |
Female NPTF |
1 1/4 - 11 1/2 NPTF |
5 |
Nitrile |
3C20F-F65 |
1 1/4 |
Female NPTF |
1 1/4 - 11 1/2 NPTF |
Female NPTF |
1 1/4 - 11 1/2 NPTF |
65 |
Fluorocarbon |
3C20F-F65A |
1 1/4 |
Female NPTF |
1 1/4 - 11 1/2 NPTF |
Female NPTF |
1 1/4 - 11 1/2 NPTF |
65 |
Nitrile |
3C24EF-EF15A |
1 1/2 |
Female SAE Straight Thread |
1 7/8 - 12 UN |
Female SAE Straight Thread |
1 7/8 - 12 UN |
15 |
Nitrile |
3C24EF-EF25 |
1 1/2 |
Female SAE Straight Thread |
1 7/8 - 12 UN |
Female SAE Straight Thread |
1 7/8 - 12 UN |
25 |
Fluorocarbon |
3C24EF-EF5 |
1 1/2 |
Female SAE Straight Thread |
1 7/8 - 12 UN |
Female SAE Straight Thread |
1 7/8 - 12 UN |
5 |
Fluorocarbon |
3C24EF-EF5A |
1 1/2 |
Female SAE Straight Thread |
1 7/8 - 12 UN |
Female SAE Straight Thread |
1 7/8 - 12 UN |
5 |
Nitrile |
3C24EF-EF65 |
1 1/2 |
Female SAE Straight Thread |
1 7/8 - 12 UN |
Female SAE Straight Thread |
1 7/8 - 12 UN |
65 |
Fluorocarbon |
3C24EF-EF65A |
1 1/2 |
Female SAE Straight Thread |
1 7/8 - 12 UN |
Female SAE Straight Thread |
1 7/8 - 12 UN |
65 |
Nitrile |
3C24F-F25 |
1 1/2 |
Female NPTF |
1 1/2 - 11 1/2 NPTF |
Female NPTF |
1 1/2 - 11 1/2 NPTF |
25 |
Fluorocarbon |
3C24F-F5 |
1 1/2 |
Female NPTF |
1 1/2 - 11 1/2 NPTF |
Female NPTF |
1 1/2 - 11 1/2 NPTF |
5 |
Fluorocarbon |
3C24F-F5A |
1 1/2 |
Female NPTF |
1 1/2 - 11 1/2 NPTF |
Female NPTF |
1 1/2 - 11 1/2 NPTF |
5 |
Nitrile |
3C24F-F65 |
1 1/2 |
Female NPTF |
1 1/2 - 11 1/2 NPTF |
Female NPTF |
1 1/2 - 11 1/2 NPTF |
65 |
Fluorocarbon |
3C32EF-EF25 |
2 |
Female SAE Straight Thread |
2 1/2 - 12 UN |
Female SAE Straight Thread |
2 1/2 - 12 UN |
25 |
Fluorocarbon |
3C32EF-EF65A |
2 |
Female SAE Straight Thread |
2 1/2 - 12 UN |
Female SAE Straight Thread |
2 1/2 - 12 UN |
65 |
Nitrile |
3C32F-F5 |
2 |
Female NPTF |
2 - 11 1/2 NPTF |
Female NPTF |
2 - 11 1/2 NPTF |
5 |
Fluorocarbon |
3C32F-F65 |
2 |
Female NPTF |
2 - 11 1/2 NPTF |
Female NPTF |
2 - 11 1/2 NPTF |
65 |
Fluorocarbon |
S6C4F-F5 |
1/4 |
Female NPTF |
1/4 - 18 NPTF |
Female NPTF |
1/4 - 18 NPTF |
5 |
Fluorocarbon |
S6C4F-M5 |
1/4 |
Female NPTF |
1/4 - 18 NPTF |
Male NPT |
1/4 - 18 NPSF |
5 |
Fluorocarbon |
S6C6F-F5 |
3/8 |
Female NPTF |
3/8 - 18 NPTF |
Female NPTF |
3/8 - 18 NPTF |
5 |
Fluorocarbon |
S6C6F-M5 |
3/8 |
Female NPTF |
3/8 - 18 NPTF |
Male NPT |
3/8 - 18 NPTF |
5 |
Fluorocarbon |
S6C8F-F5 |
1/2 |
Female NPTF |
1/2 - 14 NPTF |
Female NPTF |
1/2 - 14 NPTF |
5 |
Fluorocarbon |
S6C8M-F5 |
1/2 |
Male NPT |
1/2 - 14 NPT |
Female NPTF |
1/2 - 14 NPTF |
5 |
Fluorocarbon |
|
