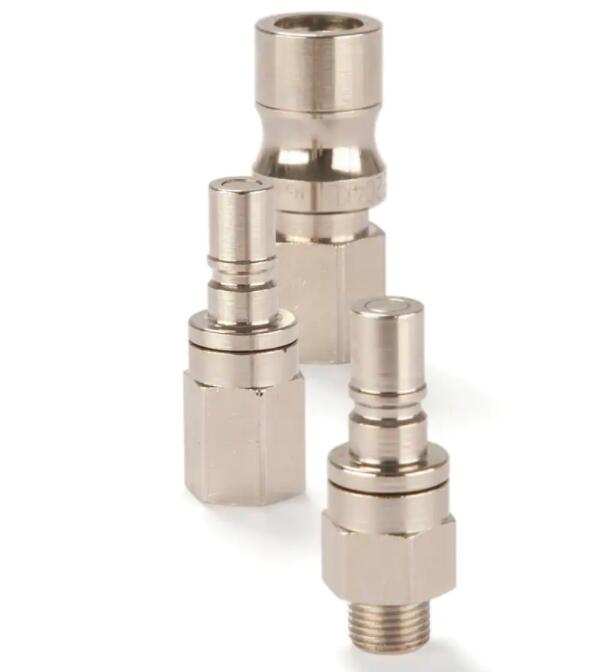

Parker's dry break coupling system
Dry Break Quick Coupling with Parker Profile, Series 204 | #204KLAW10EVX
帶派克型材的干式斷路快速接頭，204 系列 | #204KLAW10EVX
標稱直徑為 4 的干式快速接頭系統，適用于壓力高達 15 bar 的敏感環境中的氣動和流體處理應用。可用黃銅或不銹鋼制成。Dry break quick coupling system with nominal diameter 4 for pneumatic and fluid handling applications in sensitive environments up to 15 bar. Available made of brass or stainless steel.派克的干斷耦合系統專為敏感環境中的應用而開發，例如在分析技術、冷卻系統、運輸系統和許多具有腐蝕性介質的應用中。這種單手操作的耦合系統具有極低的泄漏率和最小的死區體積。該設計允許在連接時絕對沒有氣穴，并且在分離時只有幾乎不明顯的介質薄膜在閥體上被引導。
市場：
- 生命科學
- 過程
- 電子冷卻
- 工業
- 食品和飲料
特點/優勢：
- 干斷 - 剩余死體積極低
- 單手操作，方便快速連接
- 符合人體工程學的套筒形狀，便于操作
- 低連接力
- 閥體采用軸環設計保護
- 清潔、無沉積物表面 (RZ16)
- 高真空等級
應用：
- 實驗室氣體供應
- 電子元件冷卻
- 真空應用
- 食品和化學加工
- 水和冷卻液管路
技術規格
- 連接螺紋尺寸（英寸）： 1/8
- 材料： AISI 316 升
- 連接類型： 外螺紋 - 平行
- 類型： 耦合
- 直徑： 4 標稱
- 閥門包括： 是的
- 版本： 平封
- 長度： 45 毫米
- 六角尺寸： 14 毫米
- 外徑： 19 毫米
- 密封材料： 氟橡膠
- 最低工作溫度： -15°C
- 最高工作溫度： 200℃
- 最大工作壓力： 15 巴
- 流速： 325升/分鐘
Parts |
Type |
Connection Type |
Connection Thread Size (inch) |
Material |
204KLAW10EVX |
Coupling |
Male Thread - parallel |
1/8 |
AISI 316 L |
204KLAW10MPN |
Coupling |
Male Thread - parallel |
1/8 |
Brass nickel plated |
204KLAW13EVX |
Coupling |
Male Thread - parallel |
1/4 |
AISI 316 L |
204KLAW13MPN |
Coupling |
Male Thread - parallel |
1/4 |
Brass nickel plated |
204KLAW13MVN |
Coupling |
Male Thread - parallel |
1/4 |
Brass nickel plated |
204KLIW10EVX |
Coupling |
Female Thread - parallel |
1/8 |
AISI 316 L |
204KLIW10MPN |
Coupling |
Female Thread - parallel |
1/8 |
Brass nickel plated |
204KLIW13EVX |
Coupling |
Female Thread - parallel |
1/4 |
AISI 316 L |
204KLIW13MEN |
Coupling |
Female Thread - parallel |
1/4 |
Brass nickel plated |
204KLIW13MPN |
Coupling |
Female Thread - parallel |
1/4 |
Brass nickel plated |
204SLAW10EVX |
Plug |
Male Thread - parallel |
1/8 |
AISI 316 L |
204SLAW10MPN |
Plug |
Male Thread - parallel |
1/8 |
Brass nickel plated |
204SLAW13EVX |
Plug |
Male Thread - parallel |
1/4 |
AISI 316 L |
204SLAW13MPN |
Plug |
Male Thread - parallel |
1/4 |
Brass nickel plated |
204SLIW10EVX |
Plug |
Female Thread - parallel |
1/8 |
AISI 316 L |
204SLIW10MPN |
Plug |
Female Thread - parallel |
1/8 |
Brass nickel plated |
204SLIW13EVX |
Plug |
Female Thread - parallel |
1/4 |
AISI 316 L |
204SLIW13MEN |
Plug |
Female Thread - parallel |
1/4 |
Brass nickel plated |
204SLIW13MPN |
Plug |
Female Thread - parallel |
1/4 |
Brass nickel plated |
|
