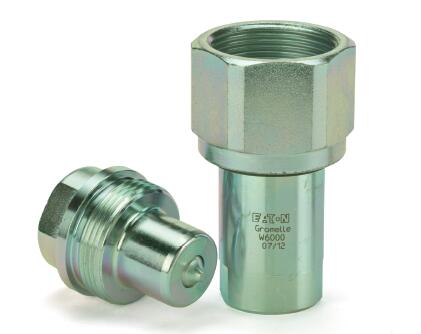

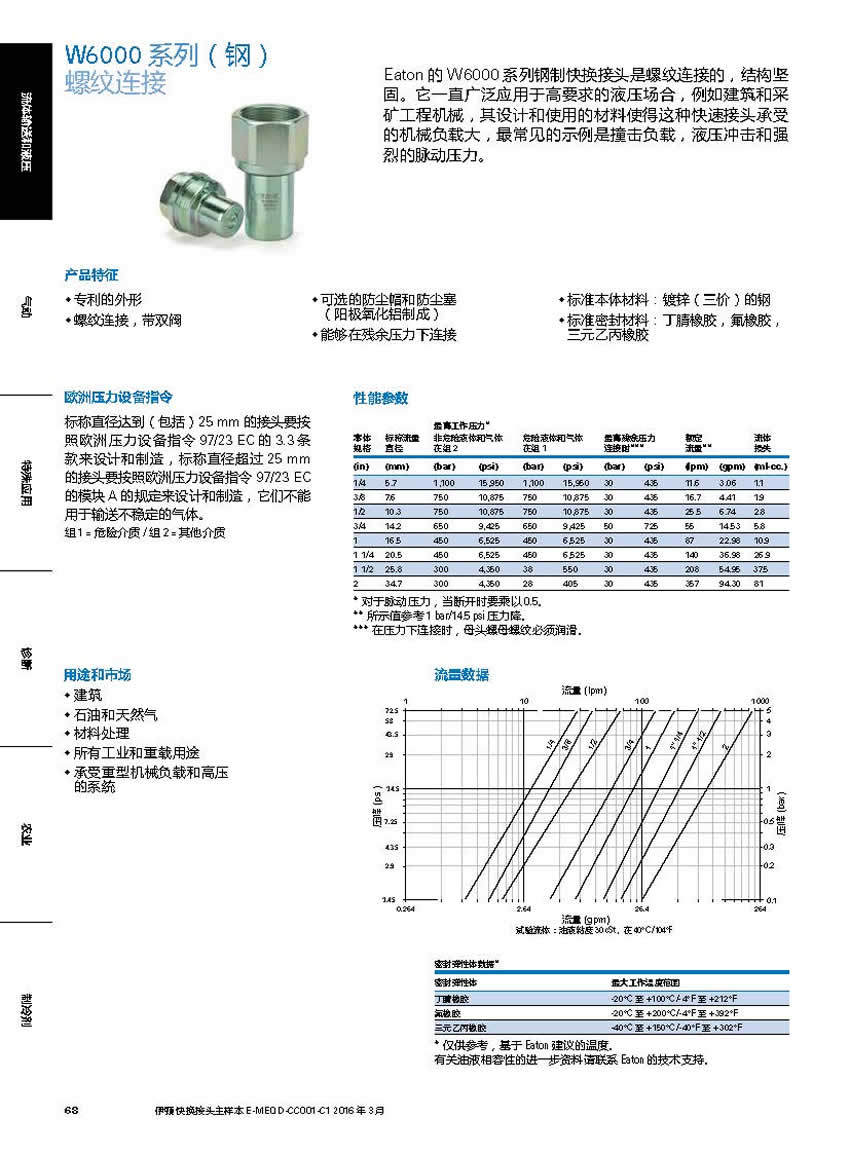

W6000 系列螺紋連接碳鋼快換接頭 W6000 Series (Steel)　Thread-to-Connect

Eaton 的W6000 系列鋼制快換接頭是螺紋連接的，結構堅固。它一直廣泛應用于高要求的液壓場合，例如建筑和采礦工程機械，其設計和使用的材料使得這種快速接頭承受的機械負載大，最常見的示例是撞擊負載，液壓沖擊和強烈的脈動壓力。Eaton’s W6000 Series steel quick disconnect coupling　is a thread-to-connect with a rugged construction. It　remains the series users refer to when it deals with　severe hydraulic applications, such as construction and　mining. The design and materials used give this quick　disconnect coupling resistance to heavy mechanical　loads. Most common examples are ram loads, hydraulic　shocks and severe pulsating pressures.

產品特征

- 專利的外形
- 螺紋連接，帶雙閥
- 可選的防塵帽和防塵塞
（陽極氧化鋁制成）
- 能夠在殘余壓力下連接
- 標準本體材料：鍍鋅（三價）的鋼
- 標準密封材料：丁腈橡膠，氟橡膠，三元乙丙橡膠

歐洲壓力設備指令

標稱直徑達到（包括）25 mm 的接頭要按照歐洲壓力設備指令97/23 EC 的3.3 條款來設計和制造，標稱直徑超過25 mm的接頭要按照歐洲壓力設備指令97/23 EC的模塊A 的規定來設計和制造，它們不能用于輸送不穩定的氣體。組 1 = 危險介質 / 組 2 = 其他介質

用途和市場

- 建筑
- 石油和天然氣
- 材料處理
- 所有工業和重載用途
- 承受重型機械負載和高壓的系統

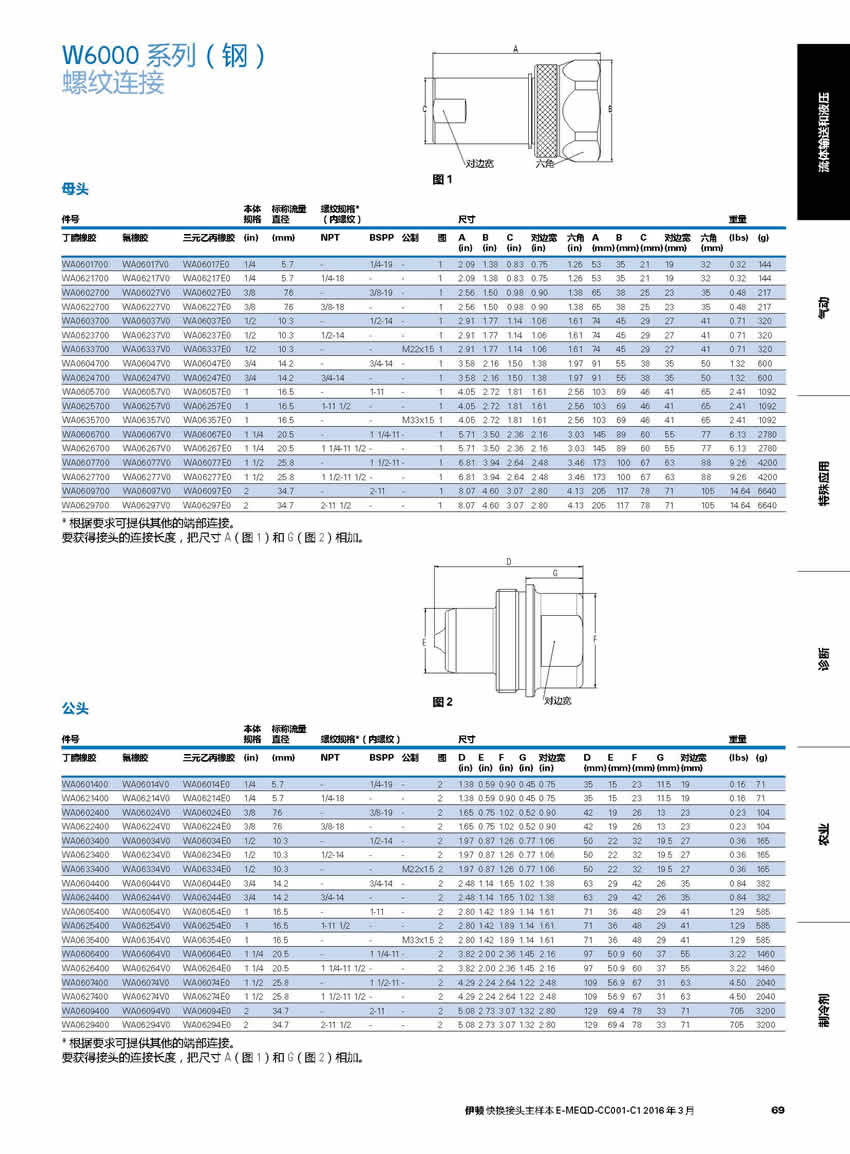

WA0601700 WA06017V0 WA06017E0 1/4 5.7 - 1/4-19 - 1 2.09 1.38 0.83 0.75 1.26 53 35 21 19 32 0.32 144
WA0621700 WA06217V0 WA06217E0 1/4 5.7 1/4-18 - - 1 2.09 1.38 0.83 0.75 1.26 53 35 21 19 32 0.32 144
WA0602700 WA06027V0 WA06027E0 3/8 7.6 - 3/8-19 - 1 2.56 1.50 0.98 0.90 1.38 65 38 25 23 35 0.48 217
WA0622700 WA06227V0 WA06227E0 3/8 7.6 3/8-18 - - 1 2.56 1.50 0.98 0.90 1.38 65 38 25 23 35 0.48 217
WA0603700 WA06037V0 WA06037E0 1/2 10.3 - 1/2-14 - 1 2.91 1.77 1.14 1.06 1.61 74 45 29 27 41 0.71 320
WA0623700 WA06237V0 WA06237E0 1/2 10.3 1/2-14 - - 1 2.91 1.77 1.14 1.06 1.61 74 45 29 27 41 0.71 320
WA0633700 WA06337V0 WA06337E0 1/2 10.3 - - M22x1.5 1 2.91 1.77 1.14 1.06 1.61 74 45 29 27 41 0.71 320
WA0604700 WA06047V0 WA06047E0 3/4 14.2 - 3/4-14 - 1 3.58 2.16 1.50 1.38 1.97 91 55 38 35 50 1.32 600
WA0624700 WA06247V0 WA06247E0 3/4 14.2 3/4-14 - - 1 3.58 2.16 1.50 1.38 1.97 91 55 38 35 50 1.32 600
WA0605700 WA06057V0 WA06057E0 1 16.5 - 1-11 - 1 4.05 2.72 1.81 1.61 2.56 103 69 46 41 65 2.41 1092
WA0625700 WA06257V0 WA06257E0 1 16.5 1-11 1/2 - - 1 4.05 2.72 1.81 1.61 2.56 103 69 46 41 65 2.41 1092
WA0635700 WA06357V0 WA06357E0 1 16.5 - - M33x1.5 1 4.05 2.72 1.81 1.61 2.56 103 69 46 41 65 2.41 1092
WA0606700 WA06067V0 WA06067E0 1 1/4 20.5 - 1 1/4-11 - 1 5.71 3.50 2.36 2.16 3.03 145 89 60 55 77 6.13 2780
WA0626700 WA06267V0 WA06267E0 1 1/4 20.5 1 1/4-11 1/2 - - 1 5.71 3.50 2.36 2.16 3.03 145 89 60 55 77 6.13 2780
WA0607700 WA06077V0 WA06077E0 1 1/2 25.8 - 1 1/2-11 - 1 6.81 3.94 2.64 2.48 3.46 173 100 67 63 88 9.26 4200
WA0627700 WA06277V0 WA06277E0 1 1/2 25.8 1 1/2-11 1/2 - - 1 6.81 3.94 2.64 2.48 3.46 173 100 67 63 88 9.26 4200
WA0609700 WA06097V0 WA06097E0 2 34.7 - 2-11 - 1 8.07 4.60 3.07 2.80 4.13 205 117 78 71 105 14.64 6640
WA0629700 WA06297V0 WA06297E0 2 34.7 2-11 1/2 - - 1 8.07 4.60 3.07 2.80 4.13 205 117 78 71 105 14.64 6640
* 根據要求可提供其他的端部連接。

WA0601400 WA06014V0 WA06014E0 1/4 5.7 - 1/4-19 - 2 1.38 0.59 0.90 0.45 0.75 35 15 23 11.5 19 0.16 71
WA0621400 WA06214V0 WA06214E0 1/4 5.7 1/4-18 - - 2 1.38 0.59 0.90 0.45 0.75 35 15 23 11.5 19 0.16 71
WA0602400 WA06024V0 WA06024E0 3/8 7.6 - 3/8-19 - 2 1.65 0.75 1.02 0.52 0.90 42 19 26 13 23 0.23 104
WA0622400 WA06224V0 WA06224E0 3/8 7.6 3/8-18 - - 2 1.65 0.75 1.02 0.52 0.90 42 19 26 13 23 0.23 104
WA0603400 WA06034V0 WA06034E0 1/2 10.3 - 1/2-14 - 2 1.97 0.87 1.26 0.77 1.06 50 22 32 19.5 27 0.36 165
WA0623400 WA06234V0 WA06234E0 1/2 10.3 1/2-14 - - 2 1.97 0.87 1.26 0.77 1.06 50 22 32 19.5 27 0.36 165
WA0633400 WA06334V0 WA06334E0 1/2 10.3 - - M22x1.5 2 1.97 0.87 1.26 0.77 1.06 50 22 32 19.5 27 0.36 165
WA0604400 WA06044V0 WA06044E0 3/4 14.2 - 3/4-14 - 2 2.48 1.14 1.65 1.02 1.38 63 29 42 26 35 0.84 382
WA0624400 WA06244V0 WA06244E0 3/4 14.2 3/4-14 - - 2 2.48 1.14 1.65 1.02 1.38 63 29 42 26 35 0.84 382
WA0605400 WA06054V0 WA06054E0 1 16.5 - 1-11 - 2 2.80 1.42 1.89 1.14 1.61 71 36 48 29 41 1.29 585
WA0625400 WA06254V0 WA06254E0 1 16.5 1-11 1/2 - - 2 2.80 1.42 1.89 1.14 1.61 71 36 48 29 41 1.29 585
WA0635400 WA06354V0 WA06354E0 1 16.5 - - M33x1.5 2 2.80 1.42 1.89 1.14 1.61 71 36 48 29 41 1.29 585
WA0606400 WA06064V0 WA06064E0 1 1/4 20.5 - 1 1/4-11 - 2 3.82 2.00 2.36 1.45 2.16 97 50.9 60 37 55 3.22 1460
WA0626400 WA06264V0 WA06264E0 1 1/4 20.5 1 1/4-11 1/2 - - 2 3.82 2.00 2.36 1.45 2.16 97 50.9 60 37 55 3.22 1460
WA0607400 WA06074V0 WA06074E0 1 1/2 25.8 - 1 1/2-11 - 2 4.29 2.24 2.64 1.22 2.48 109 56.9 67 31 63 4.50 2040
WA0627400 WA06274V0 WA06274E0 1 1/2 25.8 1 1/2-11 1/2 - - 2 4.29 2.24 2.64 1.22 2.48 109 56.9 67 31 63 4.50 2040
WA0609400 WA06094V0 WA06094E0 2 34.7 - 2-11 - 2 5.08 2.73 3.07 1.32 2.80 129 69.4 78 33 71 7.05 3200
WA0629400 WA06294V0 WA06294E0 2 34.7 2-11 1/2 - - 2 5.08 2.73 3.07 1.32 2.80 129 69.4 78 33 71 7.05 3200
* 根據要求可提供其他的端部連接。

流體輸送和液壓氣動特殊應用診斷農業制冷劑
伊頓 快換接頭主樣本 E-MEQD-CC001-C1 2016 年 3 月
W6000 系列（鋼） 螺紋連接

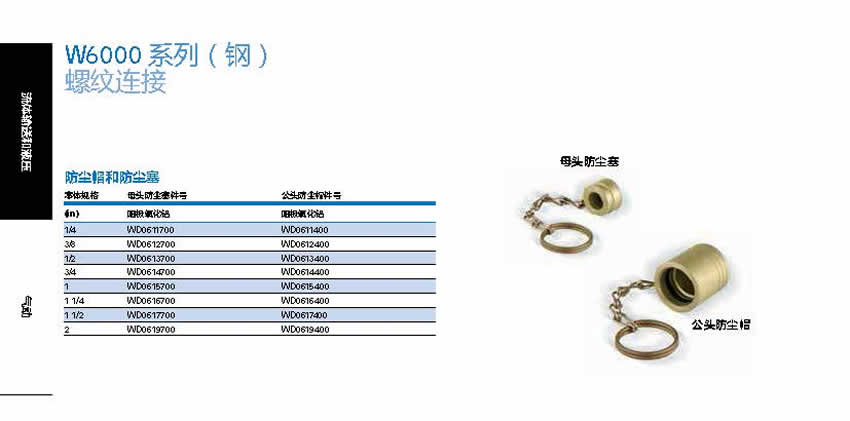

防塵帽和防塵塞
本體規格母頭防塵塞件號公頭防塵帽件號
(in) 陽極氧化鋁陽極氧化鋁
1/4 WD0611700 WD0611400
3/8 WD0612700 WD0612400
1/2 WD0613700 WD0613400
3/4 WD0614700 WD0614400
1 WD0615700 WD0615400
1 1/4 WD0616700 WD0616400
1 1/2 WD0617700 WD0617400
2 WD0619700 WD0619400
母頭防塵塞 公頭防塵帽
