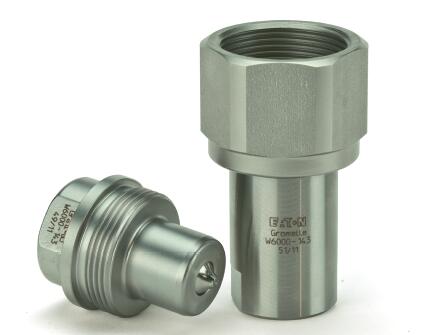

W6000 系列（不銹鋼）螺紋連接W6000 Series (Stainless Steel) Thread-to-Connect
Eaton 的W6000 系列不銹鋼快換接頭是螺紋連接的，結構
堅固。該快換接頭采用了1.4418 不銹鋼，它既保證了機械
性能與碳鋼系列相同，又提供了在腐蝕環境中優異的耐腐
蝕性能。它一直是海上油氣田應用的良好選擇，另外也適
合應用于其他液壓場合。Eaton’s W6000 Series stainless steel quick disconnect
coupling is a thread-to-connect with a rugged construction.
This quick disconnect coupling utilizes 1.4418 grade
stainless steel, which guarantees the same mechanical
resistance as the steel version while offering excellent
resistance in corrosive environments. It remains the coupling
of choice in offshore oil & gas applications but also
covers a wide range of alternative hydraulic applications.
產品特征
- 專利的外形
- 螺紋連接，帶雙閥
- 承受重型機械負載（液壓沖擊，強烈的脈動壓力等）
- 可選的防塵帽和防塵塞（陽極氧化鋁制成）
- 能夠在殘余壓力下連接
- 標準密封材料：氟橡膠，三元乙丙橡膠
- 標準本體材料：1.4418 級不銹鋼（在較低工作壓力下，根據要求可提供 1.4404AISI 316 不銹鋼，有關進一步資料請聯系 Eaton 技術支持）
用途和市場
- 建筑
- 石油和天然氣
- 材料處理
- 所有工業和重載用途
- 承受重型機械負載和高壓的系統
歐洲壓力設備指令
標稱直徑達到（包括）25 mm 的接頭要按照歐洲壓力設備指令97/23 EC 的3.3 條款來設計和制造，標稱直徑超過25 mm的接頭要按照歐洲壓力設備指令97/23 EC的模塊A 的規定來設計和制造，它們不能用于輸送不穩定的氣體。組 1 = 危險介質 / 組 2 = 其他介質
WV06017V0 WV06017E0 1/4 5.7 - 1/4-19 1 2.09 1.38 0.83 0.75 1.26 53 35 21 19 32 0.32 144
WV06217V0 WV06217E0 1/4 5.7 1/4-18 - 1 2.09 1.38 0.83 0.75 1.26 53 35 21 19 32 0.32 144
WV06027V0 WV06027E0 3/8 7.6 - 3/8-19 1 2.56 1.50 0.98 0.90 1.38 65 38 25 23 35 0.48 217
WV06227V0 WV06227E0 3/8 7.6 3/8-18 - 1 2.56 1.50 0.98 0.90 1.38 65 38 25 23 35 0.48 217
WV06037V0 WV06037E0 1/2 10.3 - 1/2-14 1 2.91 1.77 1.14 1.06 1.61 74 45 29 27 41 0.71 320
WV06237V0 WV06237E0 1/2 10.3 1/2-14 - 1 2.91 1.77 1.14 1.06 1.61 74 45 29 27 41 0.71 320
WV06047V0 WV06047E0 3/4 14.2 - 3/4-14 1 3.58 2.16 1.50 1.38 1.97 91 55 38 35 50 1.32 600
WV06247V0 WV06247E0 3/4 14.2 3/4-14 - 1 3.58 2.16 1.50 1.38 1.97 91 55 38 35 50 1.32 600
WV06057V0 WV06057E0 1 16.5 - 1-11 1 4.05 2.72 1.81 1.61 2.56 103 69 46 41 65 2.41 1092
WV06257V0 WV06257E0 1 16.5 1-11 1/2 - 1 4.05 2.72 1.81 1.61 2.56 103 69 46 41 65 2.41 1092
WV06067V0 WV06067E0 1 1/4 20.5 - 1 1/4-11 1 5.71 3.50 2.36 2.16 3.03 145 89 60 55 77 6.13 2780
WV06267V0 WV06267E0 1 1/4 20.5 1 1/4-11 1/2 - 1 5.71 3.50 2.36 2.16 3.03 145 89 60 55 77 6.13 2780
WV06077V0 WV06077E0 1 1/2 25.8 - 1 1/2-11 1 6.81 3.94 2.64 2.48 3.46 173 100 67 63 88 9.26 4200
WV06277V0 WV06277E0 1 1/2 25.8 1 1/2-11 1/2 - 1 6.81 3.94 2.64 2.48 3.46 173 100 67 63 88 9.26 4200
WV06097V0 WV06097E0 2 34.7 - 2-11 1 8.07 4.60 3.07 2.80 4.13 205 117 78 71 105 14.64 6640
WV06297V0 WV06297E0 2 34.7 2-11 1/2 - 1 8.07 4.60 3.07 2.80 4.13 205 117 78 71 105 14.64 6640
* 根據要求可提供 1.4418 AISI 316 不銹鋼，有關進一步資料請聯系 Eaton 技術支持。
** 根據要求可提供其他的端部連接。
要獲得接頭的連接長度，把尺寸 A（圖 1）和 G（圖 2）相加。
（內螺紋） 尺寸重量
氟橡膠三元乙丙橡膠 (mm) NPT BSPP 圖D
WV06014V0 WV06014E0 1/4 5.7 - 1/4-19 2 1.38 0.59 0.90 0.45 0.75 35 15 23 11.5 19 0.16 71
WV06214V0 WV06214E0 1/4 5.7 1/4-18 - 2 1.38 0.59 0.90 0.45 0.75 35 15 23 11.5 19 0.16 71
WV06024V0 WV06024E0 3/8 7.6 - 3/8-19 2 1.65 0.75 1.02 0.52 0.90 42 19 26 13 23 0.23 104
WV06224V0 WV06224E0 3/8 7.6 3/8-18 - 2 1.65 0.75 1.02 0.52 0.90 42 19 26 13 23 0.23 104
WV06034V0 WV06034E0 1/2 10.3 - 1/2-14 2 1.97 0.87 1.26 0.77 1.06 50 22 32 19.5 27 0.36 165
WV06234V0 WV06234E0 1/2 10.3 1/2-14 - 2 1.97 0.87 1.26 0.77 1.06 50 22 32 19.5 27 0.36 165
WV06044V0 WV06044E0 3/4 14.2 - 3/4-14 2 2.48 1.14 1.65 1.02 1.38 63 29 42 26 35 0.84 382
WV06244V0 WV06244E0 3/4 14.2 3/4-14 - 2 2.48 1.14 1.65 1.02 1.38 63 29 42 26 35 0.84 382
WV06054V0 WV06054E0 1 16.5 - 1-11 2 2.80 1.42 1.89 1.14 1.61 71 36 48 29 41 1.29 585
WV06254V0 WV06254E0 1 16.5 1-11 1/2 - 2 2.80 1.42 1.89 1.14 1.61 71 36 48 29 41 1.29 585
WV06064V0 WV06064E0 1 1/4 20.5 - 1 1/4-11 2 3.82 2.00 2.36 1.45 2.16 97 50.9 60 37 55 3.22 1460
WV06264V0 WV06264E0 1 1/4 20.5 1 1/4-11 1/2 - 2 3.82 2.00 2.36 1.45 2.16 97 50.9 60 37 55 3.22 1460
WV06074V0 WV06074E0 1 1/2 25.8 - 1 1/2-11 2 4.29 2.24 2.64 1.22 2.48 109 56.9 67 31 63 4.50 2040
WV06274V0 WV06274E0 1 1/2 25.8 1 1/2-11 1/2 - 2 4.29 2.24 2.64 1.22 2.48 109 56.9 67 31 63 4.50 2040
WV06094V0 WV06094E0 2 34.7 - 2-11 2 5.08 2.73 3.07 1.32 2.80 129 69.4 78 33.5 71 7.05 3200
WV06294V0 WV06294E0 2 34.7 2-11 1/2 - 2 5.08 2.73 3.07 1.32 2.80 129 69.4 78 33.5 71 7.05 3200
* 根據要求可提供 1.4418 AISI 316 不銹鋼，有關進一步資料請聯系 Eaton 技術支持。
** 根據要求可提供其他的端部連接。
2
73
制冷劑 農業 診斷 特殊應用 氣動 流體輸送和液壓
伊頓 快換接頭主樣本 E-MEQD-CC001-C1 2016 年 3 月

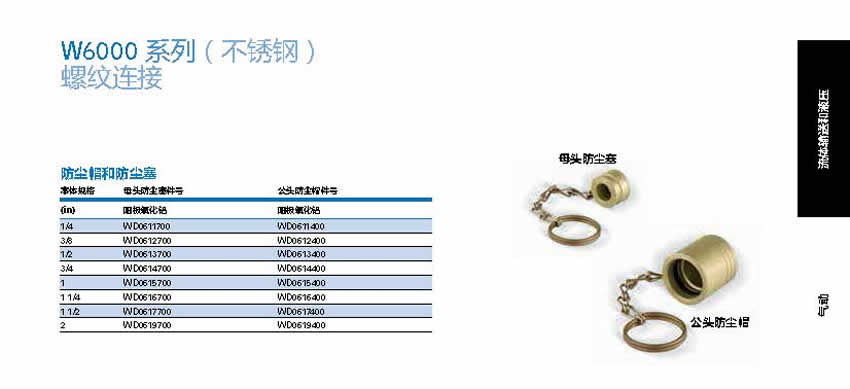

防塵帽和防塵塞
本體規格母頭防塵塞件號公頭防塵帽件號
(in) 陽極氧化鋁陽極氧化鋁
1/4 WD0611700 WD0611400
3/8 WD0612700 WD0612400
1/2 WD0613700 WD0613400
3/4 WD0614700 WD0614400
1 WD0615700 WD0615400
1 1/4 WD0616700 WD0616400
1 1/2 WD0617700 WD0617400
2 WD0619700 WD0619400
W6000 系列（不銹鋼）
螺紋連接
母頭防塵塞
公頭防塵帽
|
