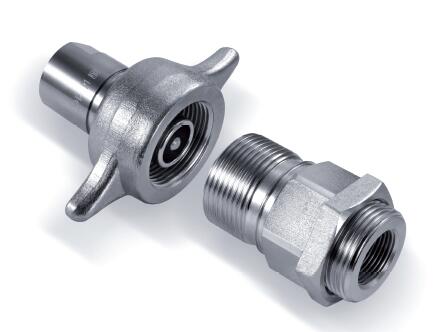

W460000系列翼形螺母式螺紋連接的液壓快換接頭
Eaton W46000 Series is a wing nut style screw to connect coupling

Eaton 的 W460000 系列是一個翼形螺母式螺紋連接的液壓快換接頭。Eaton's W46000 Series is a wing nut style screw to connect coupling used in hydraulic applications.

產品特征
- 翼形螺母式螺紋連接
- 公頭可以過板安裝
- 金屬的防塵帽和防塵塞
- 標準本體材料：鍍鋅（三價）鋼
- 標準密封材料：丁腈橡膠

用途和市場
- 液壓回路

性能參數
接頭規格 DN/ND 最高工作壓力 最低爆破壓力 額定流量 裹入空氣
(in) (bar) (psi) (bar) (psi) (lpm) (gpm) (ml max)
3/4 16 250 3625 1200 17404 63 16,7 10
1 20 230 3335 800 11603 99 26,0 15

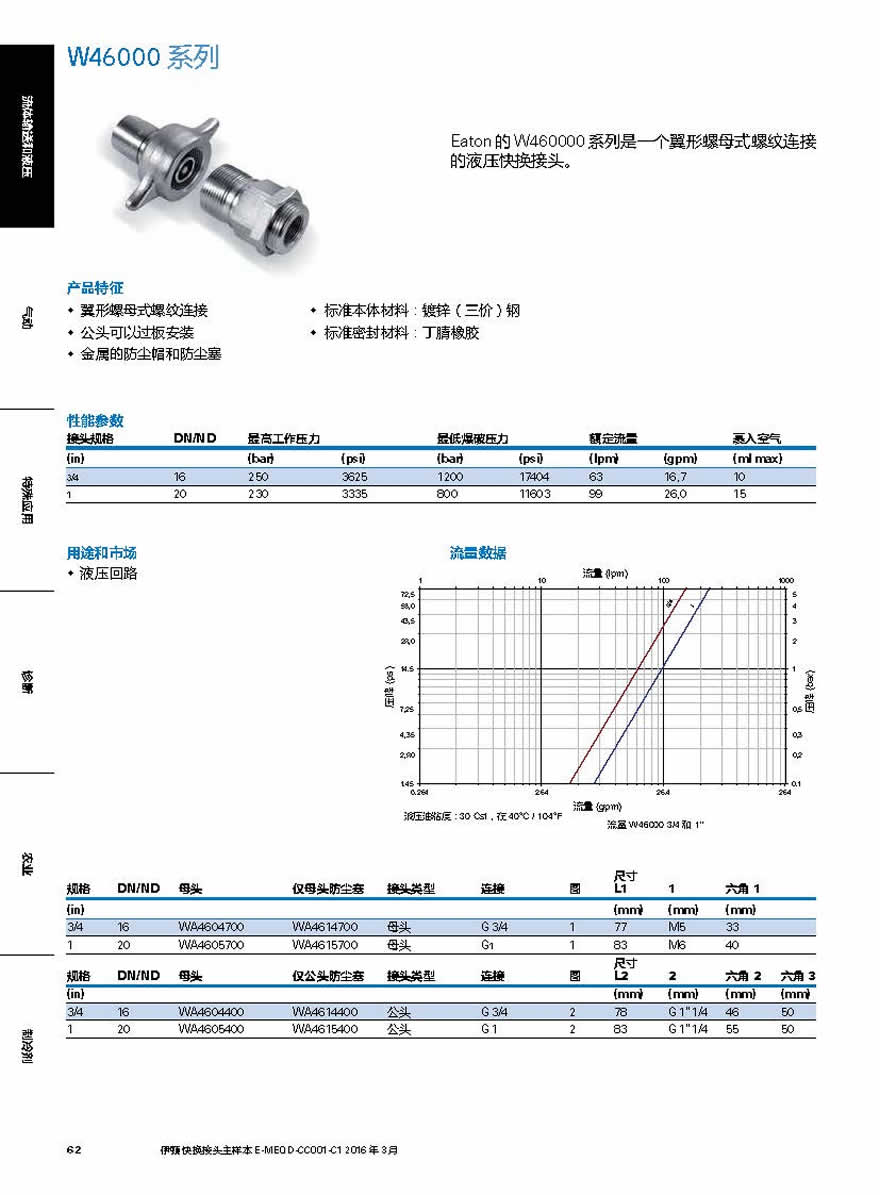

W46000 系列
尺寸
規格 DN/ND 母頭 僅母頭防塵塞 接頭類型 連接 圖 L1 1 六角 1
(in) (mm) (mm) (mm)
3/4 16 WA4604700 WA4614700 母頭 G 3/4 1 77 M5 33
1 20 WA4605700 WA4615700 母頭 G1 1 83 M6 40
尺寸
規格 DN/ND 母頭 僅公頭防塵塞 接頭類型 連接 圖 L2 2 六角 2 六角 3
(in) (mm) (mm) (mm) (mm)
3/4 16 WA4604400 WA4614400 公頭 G 3/4 2 78 G 1" 1/4 46 50
1 20 WA4605400 WA4615400 公頭 G 1 2 83 G 1" 1/4 55 50
