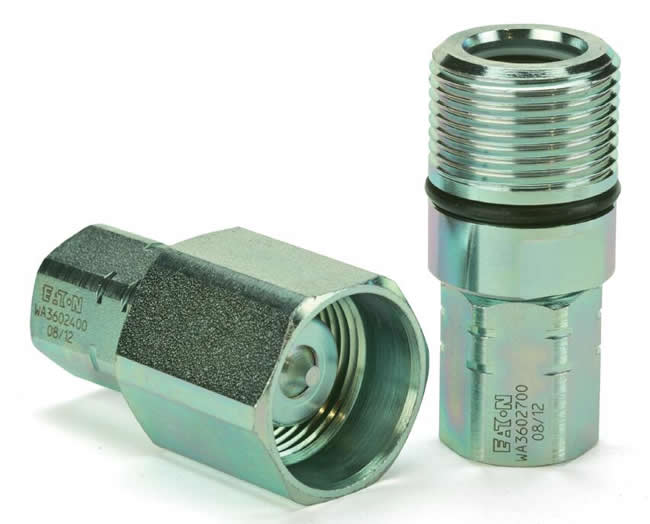

EATON W36000系列螺紋連接快換接頭
W36000 Series Thread-to-Connect
Eaton W36000 系列是螺紋連接的快換接頭，由于它的設計和使用的材料，W36000 系列快換接頭具有良好的耐機械振動和液壓脈沖性能。規格 3/4”、1” 和 1 1/4”的內部元件具有堅固的構造，來承受苛刻的應用場合的需要。另外，公頭套筒確保在斷開時對密封區域的保護。Eaton’s W36000 Series is a screw-to-connect quick disconnect
coupling. Due to its design and the materials used, the W36000
Series quick disconnect coupling has excellent resistance to
mechanical and hydraulic applications where vibration is present.
The inner components of sizes ?”, 1” & 1”? have a robust
construction to withstand the harsh application needs. Additionally,
the plug sleeve ensures protection of the sealing area
upon disconnection.
產品特征
- 設計和制造按照歐洲壓力設備指令 97/23 EC 的 3.3 條
- 專利的外形
- 螺紋連接，帶雙閥
- 能夠耐 50 bar (725 psi) 剩余壓力進行連接
- 通過O形圈可檢查連接是否完成（從而保證全流量）
- 可選的防塵帽和防塵塞（PVC 或鋁）
- 標準本體材料：鍍鋅（三價）鋼
- 能夠提供另一個更安全的結構，在劇烈振動情況下把松開的風險降到最低
- 標準密封材料：丁腈橡膠
用途和市場
- 建筑
- 農業
- 林業機械
- 造雪機械

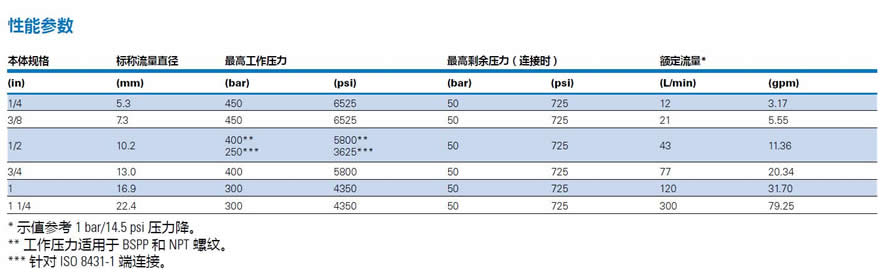

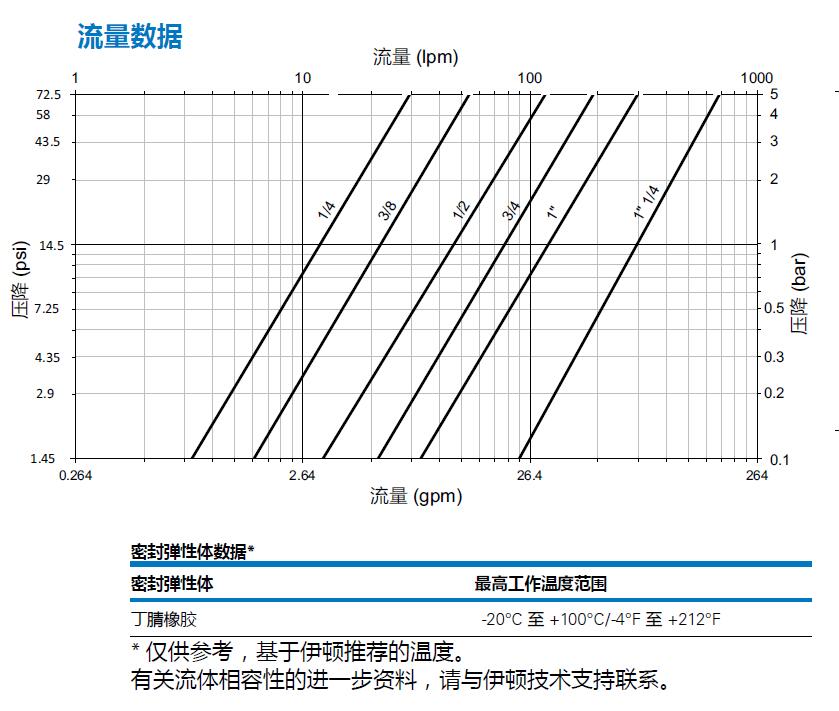

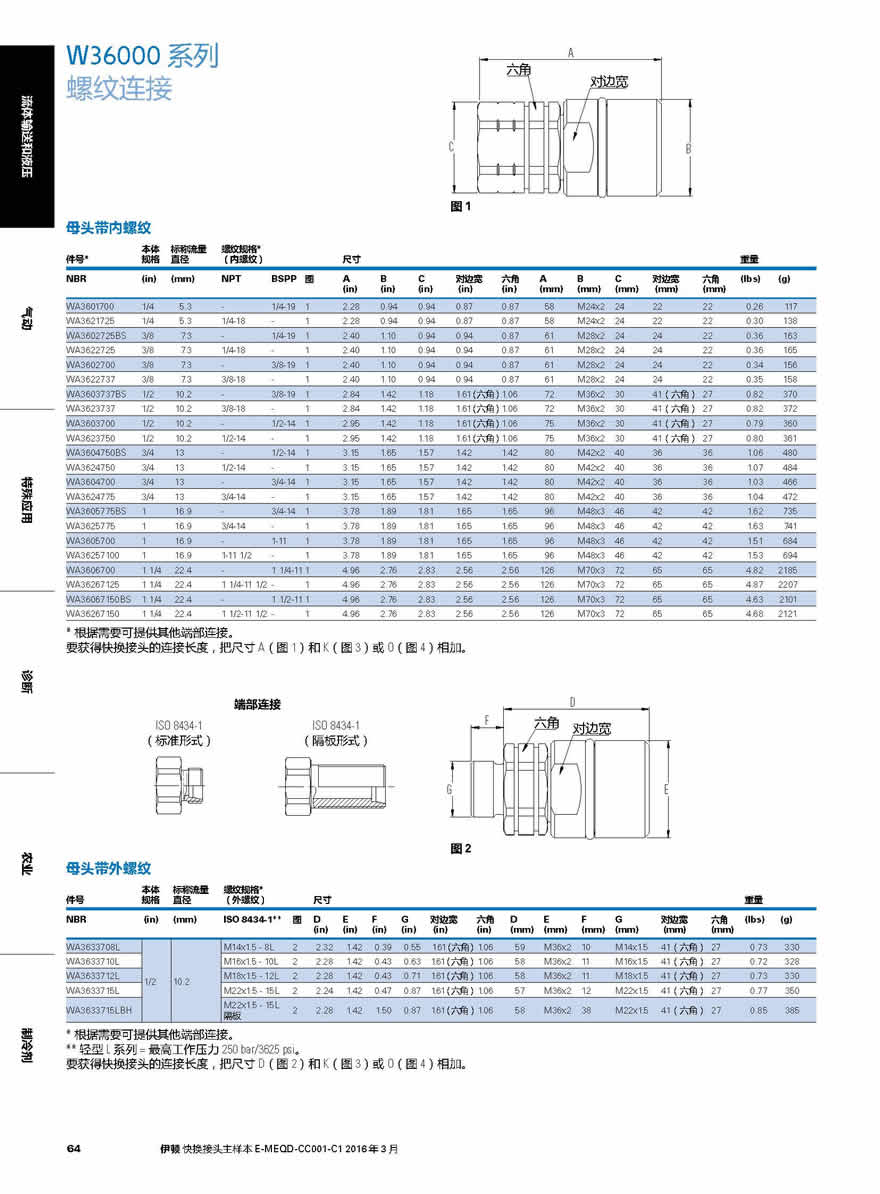

本體標稱流量螺紋規格*件號*規格直徑（內螺紋）尺寸重量
NBR (in) (mm) NPT BSPP圖 A B C 對邊寬六角 A B C 對邊寬 六角 (lbs) (g) (in) (in) (in) (in)(in) (mm) (mm) (mm)(mm)(mm)
* 根據需要可提供其他端部連接。要獲得快換接頭的連接長度，把尺寸 A（圖 1）和 K（圖 3）或 O（圖 4）相加。
端部連接 D
ISO 8434-1ISO 8434-1
（標準形式） （隔板形式）
母頭帶外螺紋
本體標稱流量螺紋規格*件號規格直徑（外螺紋）尺寸重量
NBR (in) (mm) ISO 8434-1**圖 D E F G 對邊寬六角 D E F G 對邊寬 六角 (lbs) (g) (in) (in) (in) (in) (in)(in) (mm) (mm) (mm) (mm)(mm)(mm)
WA3633708L M14x1.5 - 8L 2 2.32 1.42 0.39 0.55 1.61（六角） 1.06 59 M36x2 10 M14x1.5 41（六角） 27 0.73 330
WA3633710L M16x1.5 - 10L 2 2.28 1.42 0.43 0.63 1.61（六角） 1.06 58 M36x2 11 M16x1.5 41（六角） 27 0.72 328
WA3633712L 1/2 10.2 M18x1.5 - 12L 2 2.28 1.42 0.43 0.71 1.61（六角） 1.06 58 M36x2 11 M18x1.5 41（六角） 27 0.73 330
WA3633715L M22x1.5 - 15L 2 2.24 1.42 0.47 0.87 1.61（六角） 1.06 57 M36x2 12 M22x1.5 41（六角） 27 0.77 350
WA3633715LBH M22x1.5 - 15L隔板 2 2.28 1.42 1.50 0.87 1.61（六角） 1.06 58 M36x2 38 M22x1.5 41（六角） 27 0.85 385
*
根據需要可提供其他端部連接。
**
輕型 L 系列 = 最高工作壓力 250 bar/3625 psi。要獲得快換接頭的連接長度，把尺寸 D（圖 2）和 K（圖 3）或 O（圖 4）相加。
H
W36000 系列
螺紋連接
公頭帶內螺紋
本體標稱流量螺紋規格*件號規格直徑（內螺紋）尺寸重量
NBR (in) (mm) NPT BSPP圖 H I J K 六角 1 六角 2H I J K 六角 1 六角 2 (lbs) (g) (in) (in) (in) (in)(in)(in) (mm) (mm) (mm) (mm)(mm)(mm)
* 根據需要可提供其他端部連接。要獲得快換接頭的連接長度，把尺寸 K（圖 3）和 A（圖 1）或 D（圖 2）相加。
ISO 8434-1（標準形式） 端部連接 ISO 8434-1（隔板形式）
L
公頭帶外螺紋件號本體規格 標稱流量直徑 螺紋規格*（外螺紋） 尺寸
重量
NBR (in) (mm) ISO 圖 L M N O P 六角 1 六角 2L M N O P 六角 1 六角 2 (lbs) (g) 8434-1**(in) (in) (in) (in) (in)(in)(in) (mm) (mm) (mm) (mm) (mm)(mm)(mm)
WA3633408L M14x1.5 - 8L 4 1.93 1.77 0.39 1.42 0.55 1.61 1.06 49 45 10 36 M14x1.5 41 27 0.56 255
WA3633410L M16x1.5 - 10L 4 1.93 1.77 0.43 1.42 0.63 1.61 1.06 49 45 11 36 M16x1.5 41 27 0.56 253
WA3633412L 1/2 10.2 M18x1.5 - 12L 4 1.93 1.77 0.43 1.42 0.71 1.61 1.06 49 45 11 36 M18x1.5 41 27 0.56 255
WA3633415L M22x1.5 - 15L 4 1.93 1.77 0.47 1.42 0.87 1.61 1.06 49 45 12 36 M22x1.5 41 27 0.61 275
WA3633415LBH M22x1.5 - 15L隔板 4 1.93 1.77 1.50 1.42 0.87 1.61 1.06 49 45 38 36 M22x1.5 41 27 0.68 310
*
根據需要可提供其他端部連接。
**輕型
L 系列 = 最高工作壓力 250 bar/3625 psi。要獲得快換接頭的連接長度，把尺寸 O（圖 4）和 A（圖 1）或 D（圖 2）相加。
W36000 系列
螺紋連接

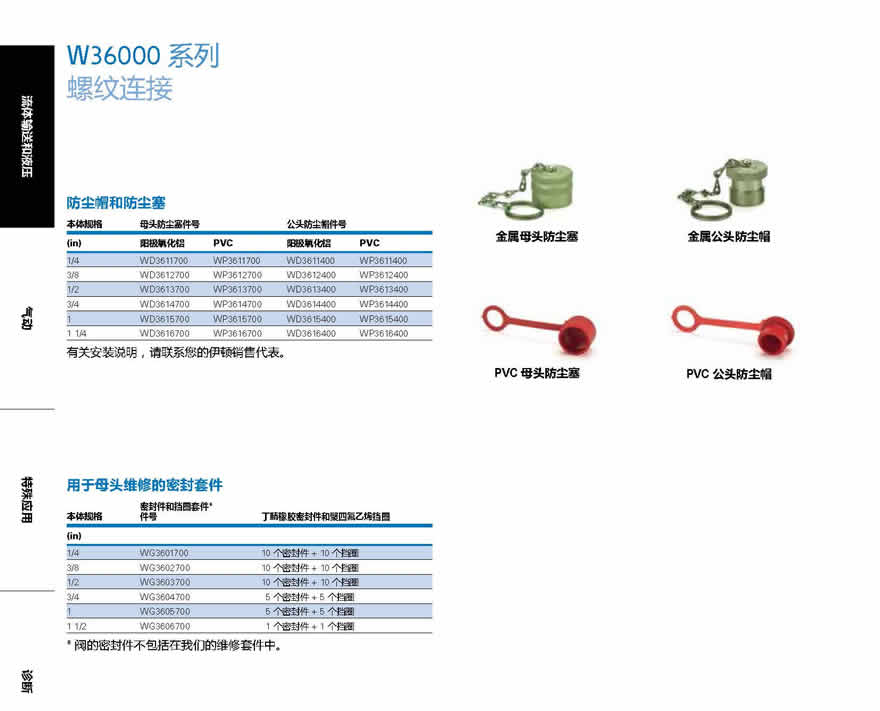

防塵帽和防塵塞
本體規格母頭防塵塞件號公頭防塵帽件號 (in)陽極氧化鋁 PVC陽極氧化鋁 PVC
金屬母頭防塵塞
1 1/4 WD3616700 WP3616700 WD3616400 WP3616400
有關安裝說明，請聯系您的伊頓銷售代表。
PVC 公頭防塵帽
用于母頭維修的密封套件
密封件和擋圈套件*本體規格件號丁腈橡膠密封件和聚四氟乙烯擋圈
PVC 母頭防塵塞
(in)
1 1/2 WG3606700 1 個密封件 + 1 個擋圈
* 閥的密封件不包括在我們的維修套件中。
|
