Safeline 系列 ISO 6150 B ID10900 安全型快速釋放
Safeline Series ISO 6150 B ID10900 Safety-Type Quick-Release

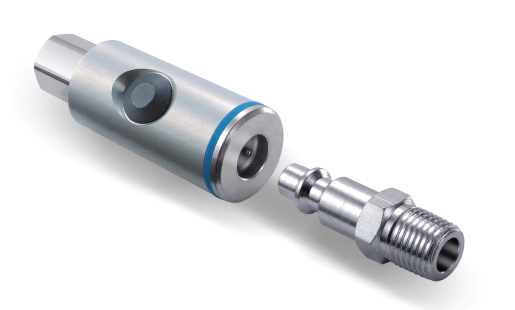

Eaton的 Gromelle.系列是一種單關閉的壓縮空氣快換接頭，符合 ISO 6150 C 標準要求。標稱直徑是 8 mm，由于采用了獨特的雙動作步驟，我們的快換接頭在斷開連接時消除了“鞭梢效應”，保證工作者的安全。這是安全氣動應用場合必須要有的。Eaton Gromelle? ID10900 Series is a single shut-off compressed air coupling that incherchanges with ISO 6150 C Standards requirements. Nominal diameter is 8 mm. Thanks to a distinct two-movement action, our couplings guarantee worker safety at
disconnection by eliminating the “whiplash” effect. It is a must-have for safe air applications.
產品特征
- 單手推入連接
- 自動按鈕用于斷開
- 滿足安全標準 ISO 4411
- 單向關斷 產品特征
- 良好的導流能力
- 端部連接選擇范圍寬
- 標準密封材料：丁腈橡膠
- 標準本體材料（母頭）：鋁
- 標準本體材料（公頭）：鍍鋅鋼
用途和市場
- 一般氣動
- 空氣工具
性能參數本體標稱流量規格直徑 最高工作壓力（連接或斷開） 空氣流量* Δp 0.6 bar/8.7 psi** Δp 1 bar/14.5 psi*** 工作溫度
(mm) (bar) (psi) (lpm) (gpm) (lpm) (gpm) (°C) (°F)
*
所示值參考 6 bar/87 psi 的進口壓力。
**
這個流量允許從氣動工具產生最佳輸出。
***
這個流量是推薦的適合從氣動工具輸出的最大值。對于需要更大流量的應用場合，建議選擇更大規格的快換接頭。
在 6 bar (87 psi) 下的空氣流量
Safeline 系列 ISO 6150 B ID10900 安全型快速釋放
圖 1圖 2
母頭
本體 端口 螺紋或軟管 尺寸
件號 規格 規格 直徑 類型 圖 A B C 六角 1 A B C 六角 1重量
(in) (in) (in) (in) (mm) (mm) (mm) (mm) (lbs) (g)
ID1096014 1/4 1/4 BSPT 外螺紋 1 3.0 1.3 0.5 0.87 76.1 34 13 22 0.47 213
ID1096083 3/8 3/8 NPT 外螺紋 1 3.0 1.3 0.6 0.87 76.1 34 15 22 0.48 219
ID1097014 3/8 1/4 1/4 BSPP 內螺紋 2 3.5 1.3 – 0.87 88.1 34 – 22 0.51 233
ID1097012 1/2 1/2 BSPP 內螺紋 2 3.7 1.3 – 1.06 94.1 34 – 27 0.59 267
ID1095690 – 9 mm軟管接頭芯 3 3.0 1.3 1.1 0.87 77.1 34 28 22 0.48 218
要獲得快換接頭的連接長度，把尺寸 A 或 A+C（圖 1, 2, 3）和 D 或 D+E（圖 4, 5, 6）相加，并減去 25.6mm (1 in)。
* 根據需要可提供另一種端部連接。
母頭
本體端口螺紋或軟管尺寸
件號規格規格直徑類型圖A B C 六角 1 A B C 六角 1 重量
(in) (in) (in) (in) (mm) (mm) (mm) (mm) (lbs) (g)
ID1096015 1/4 1/4 BSPP 外螺紋1 3.0 1.3 0.5 0.87 76.2 34 11.9 22 0.47 214
ID1096014 1/4 1/4 BSPT 外螺紋1 3.0 1.3 0.5 0.87 76.1 34 13 22 0.47 213
ID1096041 1/4 1/4 NPT 外螺紋1 3.0 1.3 0.5 0.87 76 34 13 22 0.47 213
ID1096039 3/8 3/8 BSPP 外螺紋1 3.0 1.3 0.5 0.87 76.20 34 11.9 22 0.48 218
ID1096038 3/8 3/8 BSPT 外螺紋1 3.0 1.3 0.6 0.87 76.1 34 15 22 0.48 219
ID1096083 3/8 3/8 NPT 外螺紋1 3.0 1.3 0.6 0.87 76.1 34 15 22 0.48 219
ID1096013 1/2 1/2 BSPP 外螺紋1 3.0 1.3 0.5 1.06 76.2 34 13.9 27 0.52 238
ID1096012 1/2 1/2 BSPT 外螺紋1 3.0 1.3 0.7 0.87 76.1 34 17 22 0.51 233
ID1096021 1/2 1/2 NPT 外螺紋1 3.0 1.3 0.7 0.87 76.1 34 17 22 0.51 233
ID1097014 3/8 1/4 1/4 BSPP 內螺紋2 3.5 1.3 – 0.87 88.1 34 – 22 0.51 233
ID1097041 1/4 1/4 NPT 內螺紋2 3.5 1.3 – 0.87 88.10 34 – 22 0.51 233
ID1097038 3/8 3/8 BSPP 內螺紋2 3.6 1.3 – 0.87 90.60 34 – 22 0.51 232
ID1097083 3/8 3/8 NPT 內螺紋2 3.6 1.3 – 0.87 90.6 34 – 22 0.51 232
ID1097012 1/2 1/2 BSPP 內螺紋2 3.7 1.3 – 1.06 94.1 34 – 27 0.59 267
ID1097021 1/2 1/2 NPT 內螺紋2 3.7 1.3 – 1.06 94.1 34 – 27 0.59 269
ID1095678 – 7 mm 軟管接頭芯3 3.0 1.3 1.1 0.87 77.1 34 28 22 0.47 215
ID1095689 – 8 mm 軟管接頭芯3 3.0 1.3 1.1 0.87 77.1 34 28 22 0.48 216
ID1095690 – 9 mm 軟管接頭芯3 3.0 1.3 1.1 0.87 77.1 34 28 22 0.48 218
ID1095601 – 10 mm 軟管接頭芯3 3.0 1.3 1.1 0.87 77.1 34 28 22 0.48 219
要獲得快換接頭的連接長度，把尺寸 A 或 A+C（圖 1, 2, 3）和 D 或 D+E（圖 4, 5, 6）相加，并減去 25.6mm (1 in)。
* 根據需要可提供另一種端部連接。

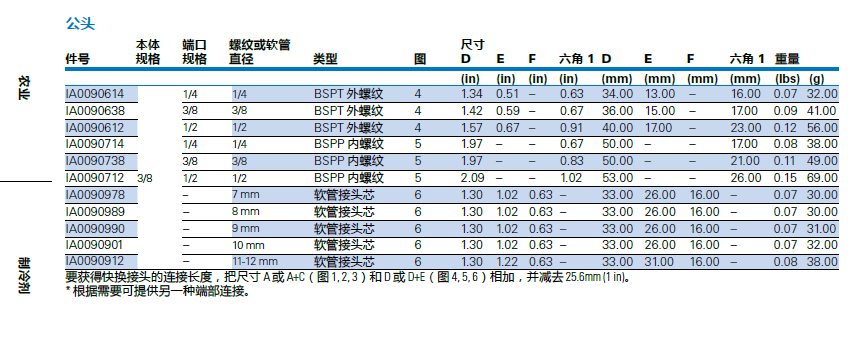

公頭
本體端口螺紋或軟管尺寸
件號規格規格直徑類型圖D E F 六角 1 D E F 六角 1 重量
(in) (in) (in) (in) (mm) (mm) (mm) (mm) (lbs) (g)
IA0090614 1/4 1/4 BSPT 外螺紋4 1.34 0.51 – 0.63 34.00 13.00 – 16.00 0.07 32.00
IA0090638 3/8 3/8 BSPT 外螺紋4 1.42 0.59 – 0.67 36.00 15.00 – 17.00 0.09 41.00
IA0090612 1/2 1/2 BSPT 外螺紋4 1.57 0.67 – 0.91 40.00 17.00 – 23.00 0.12 56.00
IA0090714 1/4 1/4 BSPP 內螺紋5 1.97 – – 0.67 50.00 – – 17.00 0.08 38.00
IA0090738 3/8 3/8 BSPP 內螺紋5 1.97 – – 0.83 50.00 – – 21.00 0.11 49.00
IA0090712 3/8 1/2 1/2 BSPP 內螺紋5 2.09 – – 1.02 53.00 – – 26.00 0.15 69.00
IA0090978 – 7 mm 軟管接頭芯6 1.30 1.02 0.63 – 33.00 26.00 16.00 – 0.07 30.00
IA0090989 – 8 mm 軟管接頭芯6 1.30 1.02 0.63 – 33.00 26.00 16.00 – 0.07 30.00
IA0090990 – 9 mm 軟管接頭芯6 1.30 1.02 0.63 – 33.00 26.00 16.00 – 0.07 31.00
IA0090901 – 10 mm 軟管接頭芯6 1.30 1.02 0.63 – 33.00 26.00 16.00 – 0.07 32.00
IA0090912 – 11-12 mm 軟管接頭芯6 1.30 1.22 0.63 – 33.00 31.00 16.00 – 0.08 38.00
要獲得快換接頭的連接長度，把尺寸 A 或 A+C（圖 1, 2, 3）和 D 或 D+E（圖 4, 5, 6）相加，并減去 25.6mm (1 in)。
* 根據需要可提供另一種端部連接
圖 4
圖 6
公頭
本體端口螺紋或軟管尺寸件號規格規格直徑類型圖 D EF六角 1D E F六角 1重量
(in) (in) (in) (in) (mm) (mm) (mm) (mm) (lbs) (g)
IA0090638 3/8 3/8 BSPT 外螺紋 4 1.42 0.59 – 0.67 36.00 15.00 – 17.00 0.09 41.00
IA0090714 1/4 1/4 BSPP 內螺紋 5 1.97 – – 0.67 50.00 – – 17.00 0.08 38.00
IA0090712 3/8 1/2 1/2 BSPP 內螺紋 5 2.09 – – 1.02 53.00 – – 26.00 0.15 69.00
IA0090989 – 8 mm軟管接頭芯 6 1.30 1.02 0.63 – 33.00 26.00 16.00 – 0.07 30.00
IA0090901 – 10 mm軟管接頭芯 6 1.30 1.02 0.63 – 33.00 26.00 16.00 – 0.07 32.00
要獲得快換接頭的連接長度，把尺寸 A 或 A+C（圖 1, 2, 3）和 D 或 D+E（圖 4, 5, 6）相加，并減去 25.6mm (1 in)。
* 根據需要可提供另一種端部連接。
|
