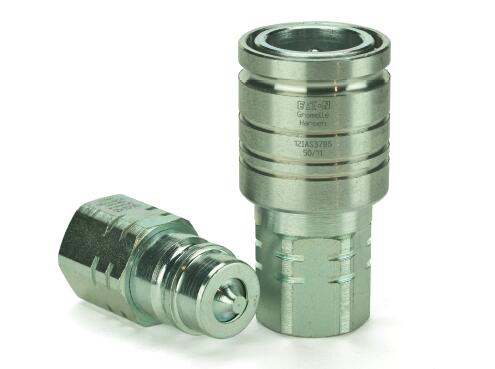

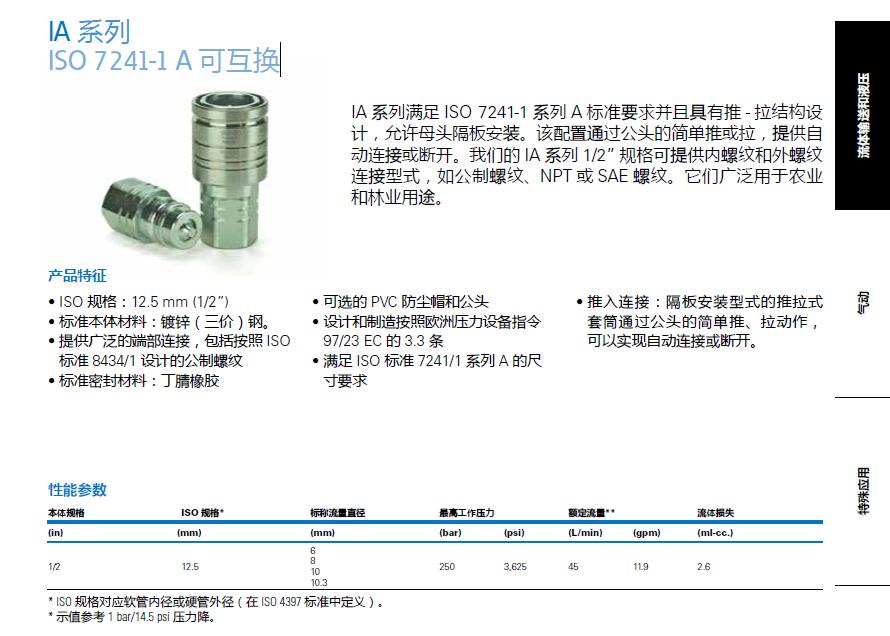

IA 系列 ISO 7241-1 A 可互換快速接頭
IA Series ISO 7241-1 A Interchange

IA系列滿足 ISO 7241-1系列 A標準要求并且具有推 -拉結構設計，允許母頭隔板安裝。該配置通過公頭的簡單推或拉，提供自動連接或斷開。我們的 IA系列 1/2”規格可提供內螺紋和外螺紋連接型式，如公制螺紋、 NPT或 SAE螺紋。它們廣泛用于農業和林業用途。 The IA Series meets ISO 7241-1 A Standard requirements and has a push-pull design, which allows the socket to be bulkhead-mounted. This configuration provides automatic connection or disconnection via a simple push or pull of the plug. Our IA
Series is available in 1/2”, with female or male end connections such as tube fittings, NPT, metric or SAE threads. It is widely used in agriculture and forestry applications.

IA 系列 ISO 7241-1 A 可互換快速接頭
IA Series ISO 7241-1 A Interchange

產品特征

- ISO 規格：12.5 mm (1/2”)
- 標準本體材料：鍍鋅（三價）鋼。
- 提供廣泛的端部連接，包括按照 ISO 標準 8434/1 設計的公制螺紋
- 標準密封材料：丁腈橡膠
- 可選的 PVC 防塵帽和公頭
- 推入連接：隔板安裝型式的推拉式
- 設計和制造按照歐洲壓力設備指令 套筒通過公頭的簡單推、拉動作，97/23 EC 的 3.3 條 可以實現自動連接或斷開。
- 滿足 ISO 標準 7241/1 系列 A 的尺寸要求

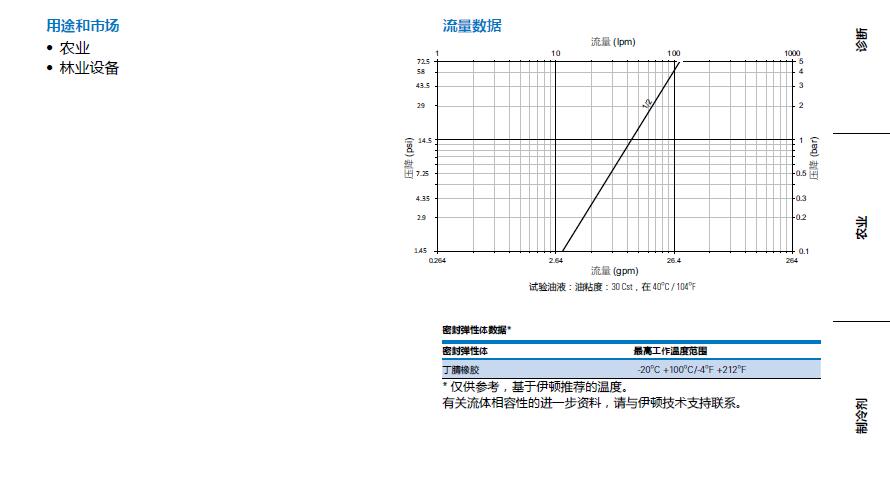

用途和市場

- 農業
- 林業設備

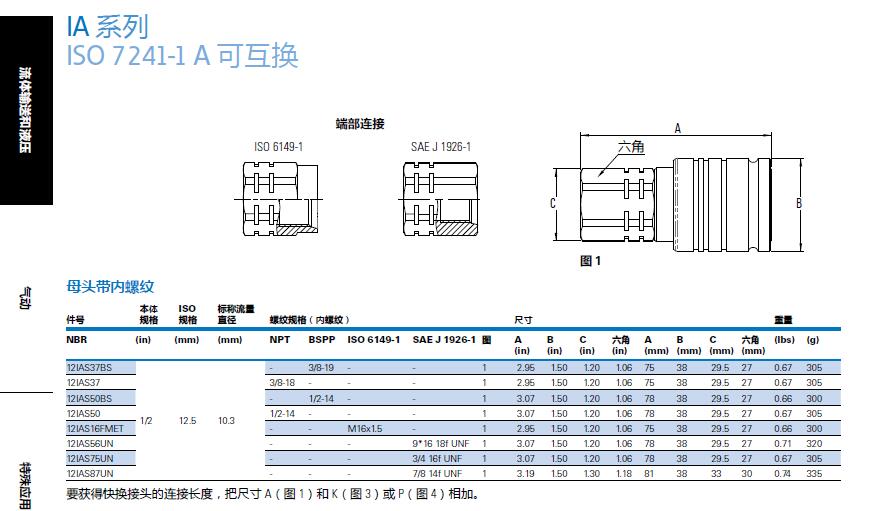

母頭帶內螺紋
本體ISO 標稱流量
件號規格規格直徑螺紋規格（內螺紋） 尺寸重量
NBR (in) (mm) (mm) NPT BSPP ISO 6149-1 SAE J 1926-1 圖A B C 六角A B C 六角(lbs) (g)
(in) (in) (in) (in) (mm) (mm) (mm) (mm)
12IAS37BS - 3/8-19 - - 1 2.95 1.50 1.20 1.06 75 38 29.5 27 0.67 305
12IAS37 3/8-18 - - - 1 2.95 1.50 1.20 1.06 75 38 29.5 27 0.67 305
12IAS50BS - 1/2-14 - - 1 3.07 1.50 1.20 1.06 78 38 29.5 27 0.66 300
12IAS50 1/2-14 - - - 1 3.07 1.50 1.20 1.06 78 38 29.5 27 0.67 305
1/2 12.5 10.3
12IAS16FMET - - M16x1.5 - 1 2.95 1.50 1.20 1.06 75 38 29.5 27 0.66 300
12IAS56UN - - - 9*16 18f UNF 1 3.07 1.50 1.20 1.06 78 38 29.5 27 0.71 320
12IAS75UN - - - 3/4 16f UNF 1 3.07 1.50 1.20 1.06 78 38 29.5 27 0.67 305
12IAS87UN - - - 7/8 14f UNF 1 3.19 1.50 1.30 1.18 81 38 33 30 0.74 335
要獲得快換接頭的連接長度，把尺寸 A（圖 1）和 K（圖 3）或 P（圖 4）相加。
端部連接D
ISO 8434-1 ISO 8434-1 SAE J 1926-2
（標準形式） （隔板形式）
E G
F 六角
母頭帶外螺紋
圖 2
件號
本體
規格
ISO
規格
標稱流量
直徑螺紋規格（外螺紋） 尺寸重量
NBR (in) (mm) (mm) ISO 8434-1 SAE J 1926-2 圖D E F G 六角D E F G 六角(lbs) (g)
(in) (in) (in) (in) (in) (mm) (mm) (mm) (mm) (mm)
12IAS56ORM 10.3 - 9/16 18f UNF 2 2.87 1.50 0.47 0.56 0.94 73 38 12 14.2 23.8 0.67 305
12IAS75ORM 10.3 - 3/4 16f UNF 2 2.87 1.50 0.55 0.75 0.94 73 38 14 19 23.8 0.68 310
12IAS8L 6 8L - M14x1.5 - 2 2.44 1.50 0.39 0.55 1.06 62 38 10 14 27 0.61 275
12IAS10L 8 10L - M16x1.5 - 2 2.40 1.50 0.43 0.63 1.06 61 38 11 16 27 0.60 270
12IAS10LBH 8 10L - M16x1.5
隔板- 2 2.44 1.50 1.38 0.63 1.06 62 38 35 16 27 0.68 310
12IAS12L 10 12L - M18x1.5 - 2 2.40 1.50 0.43 0.71 1.06 61 38 11 18 27 0.61 275
1/2 12.5
12IAS12LBH 10 12L - M18x1.5
隔板- 2 2.40 1.50 1.42 0.71 1.06 61 38 36 18 27 0.70 316
12IAS12S 8 12S - M20x1.5 - 2 2.40 1.50 0.47 0.79 1.06 61 38 12 20 27 0.62 282
12IAS15L 10.3 15L - M22x1.5 - 2 2.36 1.50 0.47 0.87 1.06 60 38 12 22 27 0.61 275
12IAS15LBH 10.3 15L - M22x1.5 隔板- 2 2.40 1.50 1.50 0.87 1.06 61 38 38 22 27 0.75 340
12IAS16S 10.3 16S - M24x1.5 - 2 2.36 1.50 0.55 0.94 1.06 60 38 14 24 27 0.62 280
要獲得快換接頭的連接長度，把尺寸 D（圖 2）和 K（圖 3）或 P（圖 4）相加。
29
制冷劑 農業 診斷 特殊應用 氣動 流體輸送和液壓
伊頓 快換接頭主樣本 E-MEQD-CC001-C1 2016 年 3 月
IA 系列
ISO 7241-1 A 可互換
ISO 6149-1
端部連接
SAE J 1926-1
H

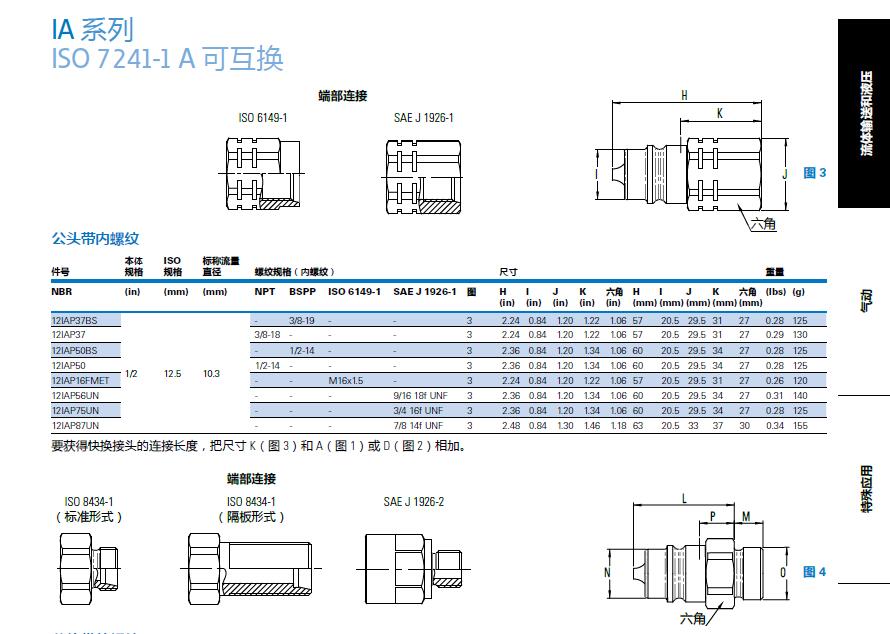

公頭帶內螺紋
件號
本體
規格
ISO
規格
標稱流量
直徑螺紋規格（內螺紋） 尺寸重量
六角
圖 3
K
I J
NBR (in) (mm) (mm) NPT BSPP ISO 6149-1 SAE J 1926-1 圖H I J K 六角H I J K 六角(lbs) (g)
(in) (in) (in) (in) (in) (mm) (mm) (mm) (mm) (mm)
12IAP37BS - 3/8-19 - - 3 2.24 0.84 1.20 1.22 1.06 57 20.5 29.5 31 27 0.28 125
12IAP37 3/8-18 - - - 3 2.24 0.84 1.20 1.22 1.06 57 20.5 29.5 31 27 0.29 130
12IAP50BS - 1/2-14 - - 3 2.36 0.84 1.20 1.34 1.06 60 20.5 29.5 34 27 0.28 125
12IAP50 1/2-14 - - - 3 2.36 0.84 1.20 1.34 1.06 60 20.5 29.5 34 27 0.28 125
1/2 12.5 10.3
12IAP16FMET - - M16x1.5 - 3 2.24 0.84 1.20 1.22 1.06 57 20.5 29.5 31 27 0.26 120
12IAP56UN - - - 9/16 18f UNF 3 2.36 0.84 1.20 1.34 1.06 60 20.5 29.5 34 27 0.31 140
12IAP75UN - - - 3/4 16f UNF 3 2.36 0.84 1.20 1.34 1.06 60 20.5 29.5 34 27 0.28 125
12IAP87UN - - - 7/8 14f UNF 3 2.48 0.84 1.30 1.46 1.18 63 20.5 33 37 30 0.34 155
要獲得快換接頭的連接長度，把尺寸 K（圖 3）和 A（圖 1）或 D（圖 2）相加。
端部連接
ISO 8434-1
（標準形式）
ISO 8434-1
（隔板形式）
SAE J 1926-2 L

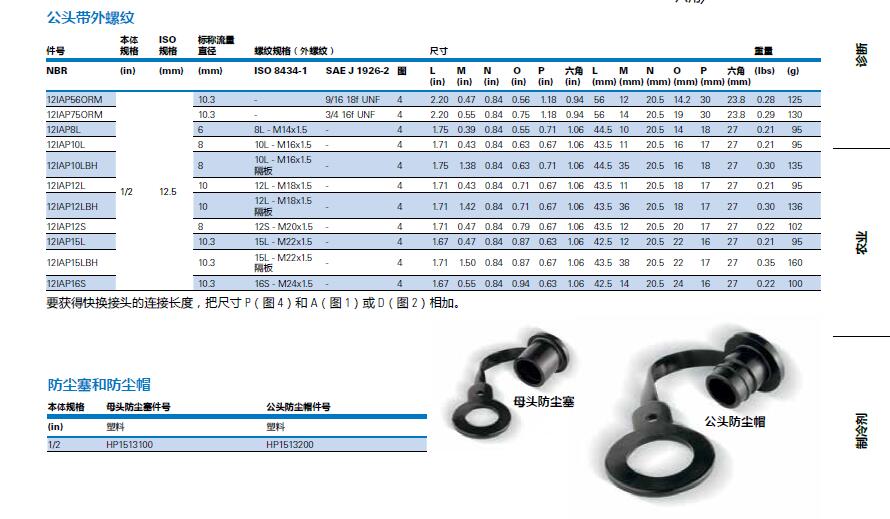

公頭帶外螺紋
件號
本體
規格
ISO
規格
標稱流量
直徑螺紋規格（外螺紋） 尺寸
六角
O
重量
圖 4
P M
N
NBR (in) (mm) (mm) ISO 8434-1 SAE J 1926-2 圖L M N O P 六角L M N O P 六角(lbs) (g)
(in) (in) (in) (in) (in) (in) (mm) (mm) (mm) (mm) (mm) (mm)
12IAP56ORM 10.3 - 9/16 18f UNF 4 2.20 0.47 0.84 0.56 1.18 0.94 56 12 20.5 14.2 30 23.8 0.28 125
12IAP75ORM 10.3 - 3/4 16f UNF 4 2.20 0.55 0.84 0.75 1.18 0.94 56 14 20.5 19 30 23.8 0.29 130
12IAP8L 6 8L - M14x1.5 - 4 1.75 0.39 0.84 0.55 0.71 1.06 44.5 10 20.5 14 18 27 0.21 95
12IAP10L 8 10L - M16x1.5 - 4 1.71 0.43 0.84 0.63 0.67 1.06 43.5 11 20.5 16 17 27 0.21 95
12IAP10LBH 8 10L - M16x1.5
隔板- 4 1.75 1.38 0.84 0.63 0.71 1.06 44.5 35 20.5 16 18 27 0.30 135
12IAP12L 10 12L - M18x1.5 - 4 1.71 0.43 0.84 0.71 0.67 1.06 43.5 11 20.5 18 17 27 0.21 95
1/2 12.5
12IAP12LBH 10 12L - M18x1.5
隔板- 4 1.71 1.42 0.84 0.71 0.67 1.06 43.5 36 20.5 18 17 27 0.30 136
12IAP12S 8 12S - M20x1.5 - 4 1.71 0.47 0.84 0.79 0.67 1.06 43.5 12 20.5 20 17 27 0.22 102
12IAP15L 10.3 15L - M22x1.5 - 4 1.67 0.47 0.84 0.87 0.63 1.06 42.5 12 20.5 22 16 27 0.21 95
12IAP15LBH 10.3 15L - M22x1.5 隔板- 4 1.71 1.50 0.84 0.87 0.67 1.06 43.5 38 20.5 22 17 27 0.35 160
12IAP16S 10.3 16S - M24x1.5 - 4 1.67 0.55 0.84 0.94 0.63 1.06 42.5 14 20.5 24 16 27 0.22 100
要獲得快換接頭的連接長度，把尺寸 P（圖 4）和 A（圖 1）或 D（圖 2）相加。
防塵塞和防塵帽
本體規格母頭防塵塞件號公頭防塵帽件號母頭防塵塞
公頭防塵帽(in) 塑料塑料
1/2 HP1513100 HP1513200
