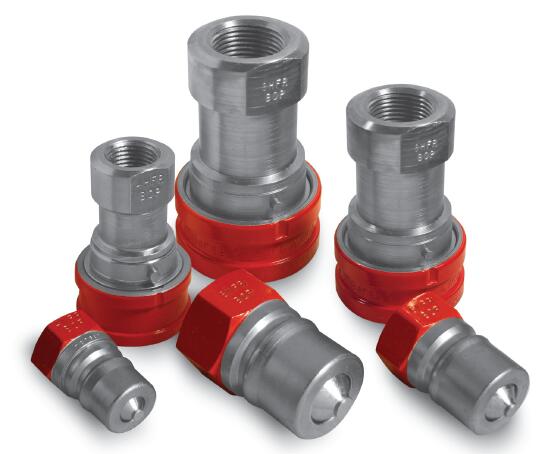

HKFR Series quick-disconnect, hydraulic coupling for hazardous BOP (Blow-out Preventer) service
Hansen HKFR series BOP safety couplings BOP防噴器快速接頭
HKFR Series HKFR系列防火型快速接頭 HKFR 系列ISO 7241-1 防噴器

Hansen HKFR系列防火 消防安全接頭被設計用于危險領域，該系列產品通過并達到API及加拿大EUB的標準，可以在燃燒現場繼續維持一段時間，最高耐溫700℃，在石油平臺的封井器BOP上有廣泛的應用。 Eaton 的HKFR 系列是一種用于石油天然氣行業防噴器(BOP) 的液壓快換接頭，HKFR 系列滿足或超過ISO 7241-1 B 標準。該防火型快速接頭是設計用于火災情形下使用的。它的性能要求超過API 16D 和EUB Directive 36。規格從1/2”到1”的HKFR 系列快速接頭，其材質為鋼，1”的快速接頭有AISI 303 不銹鋼材質。所有規格的快速接頭都具有單獨的Lloyd's 登記證書。它采用便于連接及斷開的球鎖機構，是防噴裝置的理想選擇。它緊湊的設計適用于空間有限的金屬建筑嵌板。該設計被用于工作壓力為200 和275 bar/3,000 和4,000psi 的場合。它含有BOP 標記和紅色的編碼，幫助視覺識別。 The Fire-Rated Coupling is a quick disconnect coupling designed to operate under emergency fire conditions. It exceeds all requirements of API 16D and EUB Directive 36. The HKFR Series is available from 1?2” to 1” in steel and 1” in 316 stainless steel. All sizes have individual Lloyd’s Register Certification. This ball locking coupling is easy to connect and disconnect and is ideal for Blow Out Preventer applications and for building panels where space is limited due to its compact design. Its BOP marking and red color coding provide visual identification. Maximum working pressure (connected) for this series: 3/4” and 1” is 5000 psi, 1/2” is 7,000 psi.

Hansen HKFR series BOP safety couplings BOP防噴器快速接頭
HKFR Series HKFR系列防火型快速接頭 HKFR 系列ISO 7241-1 防噴器

產品特征
- 防噴器名稱和紅色標記在母頭和公頭上
- 套筒鎖是標準配置
- 勞埃德船級社認證
- 滿足或超過 ISO 7241-1 系列 B 標準
- 使用 HK 系列防塵帽和防塵塞
- 標準本體材料：316L 不銹鋼，鍍鋅（三價）鋼
- 標準密封材料：丁腈橡膠

用途和市場
- 石油和天然氣

勞埃德船級社認證

上述所有產品就API 16D 和EUB 指令36 中所述的火災條件進行了勞 氏船級社認證， 這些零件滿足所述的要求， 即： 接頭暴露在700°C (1300°F) 溫度下， 將能夠保持壓力5 分鐘。針對這一認證的試驗是 接頭連接條件下在以下的壓力下進行的。

4HFR26/4KFR26: 3,000 PSI/206 BAR
6HFR31/6KFR31: 3,000 PSI/206 BAR
8HFR36/8KFR36: 4,000 PSI/275 BAR
ML8HFR36/ML8KFR36: 4,000 PSI/275 BAR

- Quick Disconnect Couplings for the Exploration and Production Processes within the Demanding Oil & Gas Industry

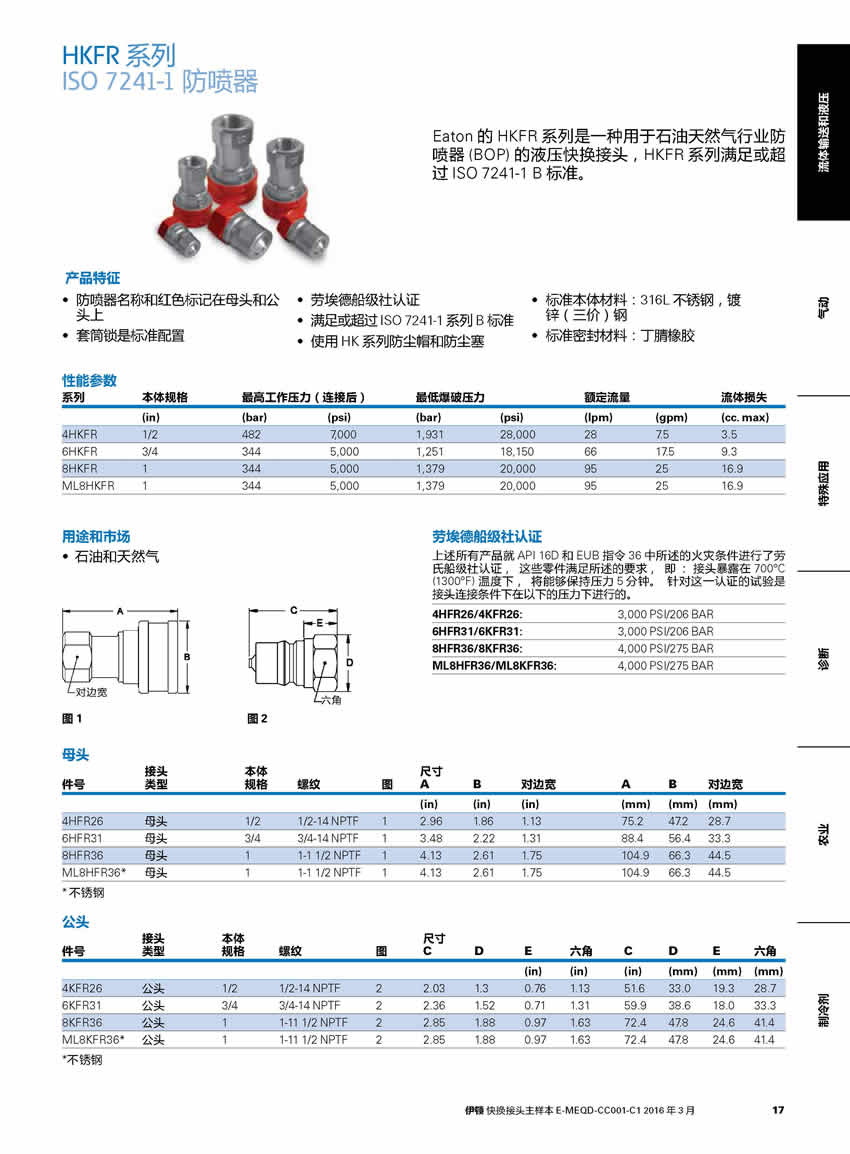

HKFR 系列ISO 7241-1 防噴器
性能參數
系列 本體規格 最高工作壓力（連接后） 最低爆破壓力 額定流量 流體損失
(in) (bar) (psi) (bar) (psi) (lpm) (gpm) (cc. max)
4HKFR 1/2 482 7,000 1,931 28,000 28 7.5 3.5
6HKFR 3/4 344 5,000 1,251 18,150 66 17.5 9.3
8HKFR 1 344 5,000 1,379 20,000 95 25 16.9
ML8HKFR 1 344 5,000 1,379 20,000 95 25 16.9
母頭
接頭 本體 尺寸
件號 類型 規格 螺紋 圖 A B 對邊寬 A B 對邊寬
(in) (in) (in) (mm) (mm) (mm)
4HFR26 母頭 1/2 1/2-14 NPTF 1 2.96 1.86 1.13 75.2 47.2 28.7
6HFR31 母頭 3/4 3/4-14 NPTF 1 3.48 2.22 1.31 88.4 56.4 33.3
8HFR36 母頭 1 1-1 1/2 NPTF 1 4.13 2.61 1.75 104.9 66.3 44.5
ML8HFR36* 母頭 1 1-1 1/2 NPTF 1 4.13 2.61 1.75 104.9 66.3 44.5
* 不銹鋼
公頭
接頭 本體 尺寸
件號 類型 規格 螺紋 圖 C D E 六角 C D E 六角
(in) (in) (in) (mm) (mm) (mm)
4KFR26 公頭 1/2 1/2-14 NPTF 2 2.03 1.3 0.76 1.13 51.6 33.0 19.3 28.7
6KFR31 公頭 3/4 3/4-14 NPTF 2 2.36 1.52 0.71 1.31 59.9 38.6 18.0 33.3
8KFR36 公頭 1 1-11 1/2 NPTF 2 2.85 1.88 0.97 1.63 72.4 47.8 24.6 41.4
ML8KFR36* 公頭 1 1-11 1/2 NPTF 2 2.85 1.88 0.97 1.63 72.4 47.8 24.6 41.4
