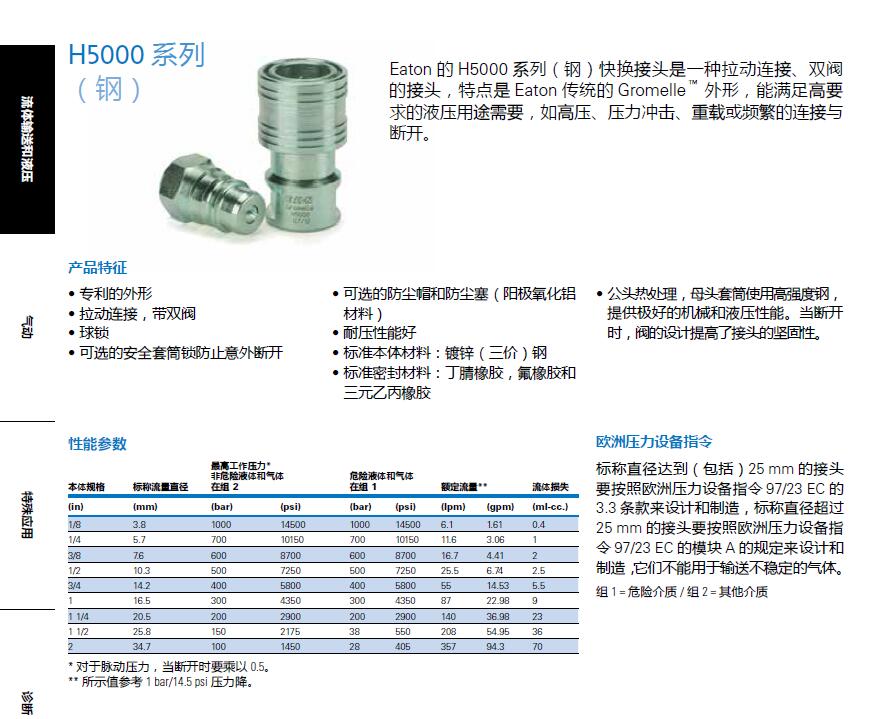

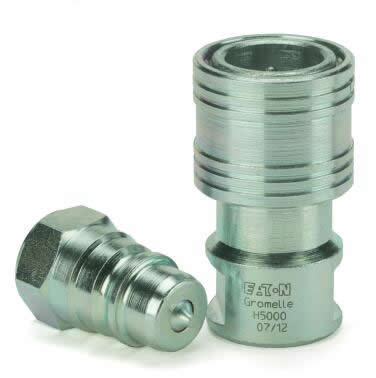

Eaton H5000 系列（鋼）快換接頭 Eaton H5000 Series steel quick disconnect coupling

Eaton 的H5000 系列（鋼）快換接頭是一種拉動連接、雙閥的接頭，特點是Eaton 傳統的Gromelle ? 外形，能滿足高要求的液壓用途需要，如高壓、壓力沖擊、重載或頻繁的連接與斷開。Eaton’s H5000 Series steel quick disconnect coupling is a pull to connect double shut-off coupling. Featuring the original Eaton’s Gromelle? profile, it remains as the series users prefer when it comes to severe hydraulic applications such as high pressure, pressure impulses, heavy mechanical loads and frequent connection and disconnection cycles. The unique sleeve lock option offers a reliable solution and benefit to the end user when safety is a concern.

Eaton H5000 系列碳鋼快換接頭
Eaton H5000 Series steel quick disconnect coupling

產品特征

- 專利的外形
- 拉動連接，帶雙閥
- 球鎖
- 可選的安全套筒鎖防止意外斷開
- 耐壓性能好
- 標準本體材料：鍍鋅（三價）鋼
- 標準密封材料：丁腈橡膠，氟橡膠和三元乙丙橡膠
公頭熱處理，母頭套筒使用高強度鋼，提供極好的機械和液壓性能。當斷開時，閥的設計提高了接頭的堅固性。

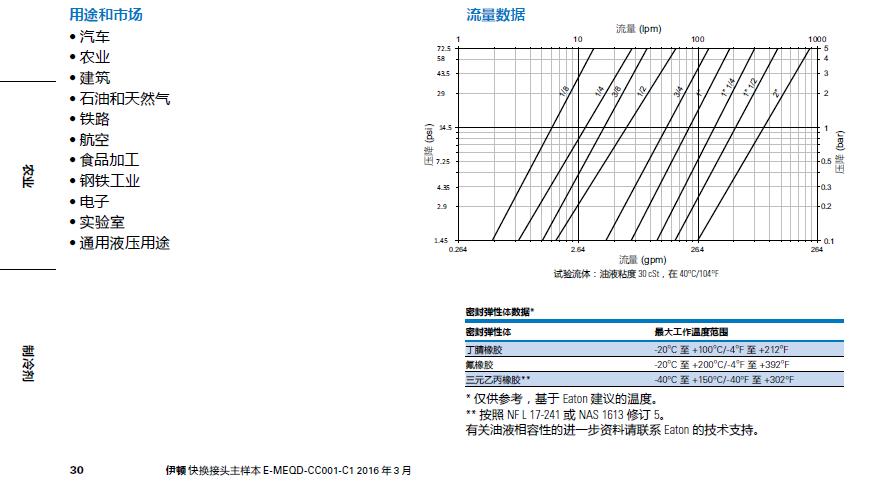

用途和市場

- 汽車
- 農業
- 建筑
- 石油和天然氣
- 鐵路
- 航空
- 食品加工
- 鋼鐵工業
- 實驗室
- 電子
- 通用液壓用途

歐洲壓力設備指令

標稱直徑達到（包括）25 mm 的接頭要按照歐洲壓力設備指令97/23 EC 的3.3 條款來設計和制造，標稱直徑超過25 mm 的接頭要按照歐洲壓力設備指令97/23 EC 的模塊A 的規定來設計和制造，它們不能用于輸送不穩定的氣體。
組 1 = 危險介質 / 組 2 = 其他介質

制冷劑 農業 診斷 特殊應用 氣動 流體輸送和液壓
伊頓 快換接頭主樣本 E-MEQD-CC001-C1 2016 年 3 月

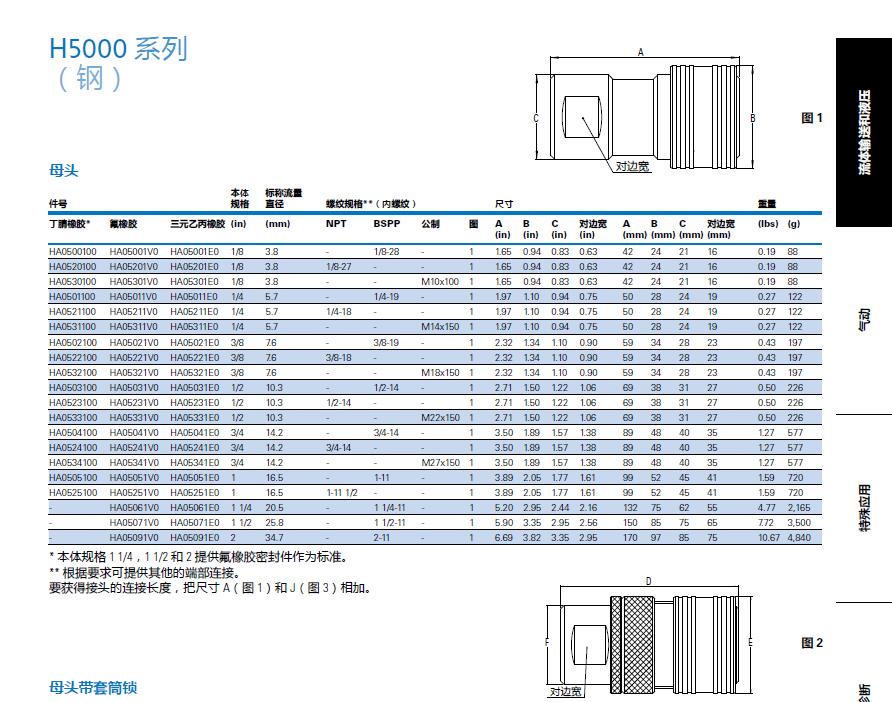

H5000 系列 A
（鋼）
C B
對邊寬
圖 1
母頭
本體標稱流量
件號規格直徑螺紋規格**（內螺紋） 尺寸重量
丁腈橡膠* 氟橡膠三元乙丙橡膠 (mm) NPT BSPP 公制圖A B C 對邊寬A B C 對邊寬 (g)
(in) (in) (in) (in) (mm) (mm) (mm) (mm)
HA0500100 HA05001V0 HA05001E0 1/8 3.8 - 1/8-28 - 1 1.65 0.94 0.83 0.63 42 24 21 16 0.19 88

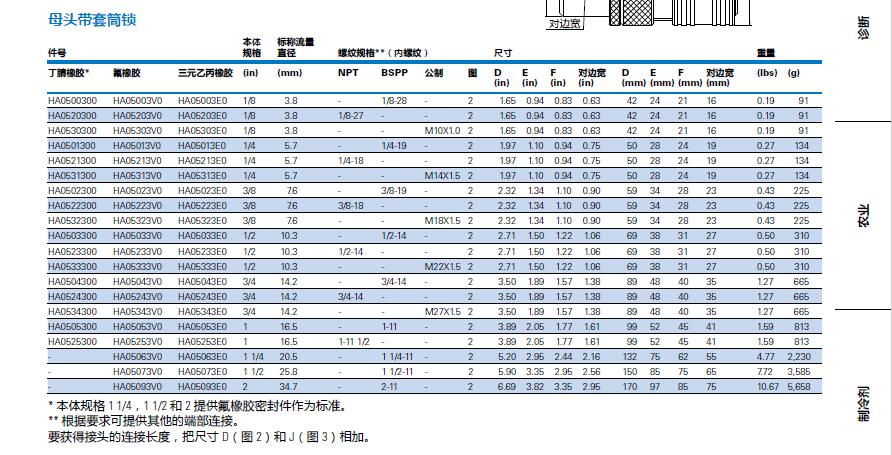

母頭帶套筒鎖
HA0520100 HA05201V0 HA05201E0 1/8 3.8 1/8-27 - - 1 1.65 0.94 0.83 0.63 42 24 21 16 0.19 88
HA0530100 HA05301V0 HA05301E0 1/8 3.8 - - M10x100 1 1.65 0.94 0.83 0.63 42 24 21 16 0.19 88
HA0501100 HA05011V0 HA05011E0 1/4 5.7 - 1/4-19 - 1 1.97 1.10 0.94 0.75 50 28 24 19 0.27 122
HA0521100 HA05211V0 HA05211E0 1/4 5.7 1/4-18 - - 1 1.97 1.10 0.94 0.75 50 28 24 19 0.27 122
HA0531100 HA05311V0 HA05311E0 1/4 5.7 - - M14x150 1 1.97 1.10 0.94 0.75 50 28 24 19 0.27 122
HA0502100 HA05021V0 HA05021E0 3/8 7.6 - 3/8-19 - 1 2.32 1.34 1.10 0.90 59 34 28 23 0.43 197
HA0522100 HA05221V0 HA05221E0 3/8 7.6 3/8-18 - - 1 2.32 1.34 1.10 0.90 59 34 28 23 0.43 197
HA0532100 HA05321V0 HA05321E0 3/8 7.6 - - M18x150 1 2.32 1.34 1.10 0.90 59 34 28 23 0.43 197
HA0503100 HA05031V0 HA05031E0 1/2 10.3 - 1/2-14 - 1 2.71 1.50 1.22 1.06 69 38 31 27 0.50 226
HA0523100 HA05231V0 HA05231E0 1/2 10.3 1/2-14 - - 1 2.71 1.50 1.22 1.06 69 38 31 27 0.50 226
HA0533100 HA05331V0 HA05331E0 1/2 10.3 - - M22x150 1 2.71 1.50 1.22 1.06 69 38 31 27 0.50 226
HA0504100 HA05041V0 HA05041E0 3/4 14.2 - 3/4-14 - 1 3.50 1.89 1.57 1.38 89 48 40 35 1.27 577
HA0524100 HA05241V0 HA05241E0 3/4 14.2 3/4-14 - - 1 3.50 1.89 1.57 1.38 89 48 40 35 1.27 577
HA0534100 HA05341V0 HA05341E0 3/4 14.2 - - M27x150 1 3.50 1.89 1.57 1.38 89 48 40 35 1.27 577
HA0505100 HA05051V0 HA05051E0 1 16.5 - 1-11 - 1 3.89 2.05 1.77 1.61 99 52 45 41 1.59 720
HA0525100 HA05251V0 HA05251E0 1 16.5 1-11 1/2 - - 1 3.89 2.05 1.77 1.61 99 52 45 41 1.59 720
- HA05061V0 HA05061E0 1 1/4 20.5 - 1 1/4-11 - 1 5.20 2.95 2.44 2.16 132 75 62 55 4.77 2,165
- HA05071V0 HA05071E0 1 1/2 25.8 - 1 1/2-11 - 1 5.90 3.35 2.95 2.56 150 85 75 65 7.72 3,500
- HA05091V0 HA05091E0 2 34.7 - 2-11 - 1 6.69 3.82 3.35 2.95 170 97 85 75 10.67 4,840
* 本體規格 1 1/4，1 1/2 和 2 提供氟橡膠密封件作為標準。
** 根據要求可提供其他的端部連接。
要獲得接頭的連接長度，把尺寸 A（圖 1）和 J（圖 3）相加。
對邊寬
D
F E 圖 2
本體標稱流量
件號規格直徑螺紋規格**（內螺紋） 尺寸重量
丁腈橡膠* 氟橡膠三元乙丙橡膠 (mm) NPT BSPP 公制圖D E F 對邊寬D E F 對邊寬 (g)
(in) (in) (in) (in) (mm) (mm) (mm) (mm)
HA0500300 HA05003V0 HA05003E0 1/8 3.8 - 1/8-28 - 2 1.65 0.94 0.83 0.63 42 24 21 16 0.19
HA0520300 HA05203V0 HA05203E0 1/8 3.8 1/8-27 - - 2 1.65 0.94 0.83 0.63 42 24 21 16 0.19 91
HA0530300 HA05303V0 HA05303E0 1/8 3.8 - - M10X1.0 2 1.65 0.94 0.83 0.63 42 24 21 16 0.19 91
HA0501300 HA05013V0 HA05013E0 1/4 5.7 - 1/4-19 - 2 1.97 1.10 0.94 0.75 50 28 24 19 0.27 134
HA0521300 HA05213V0 HA05213E0 1/4 5.7 1/4-18 - - 2 1.97 1.10 0.94 0.75 50 28 24 19 0.27 134
HA0531300 HA05313V0 HA05313E0 1/4 5.7 - - M14X1.5 2 1.97 1.10 0.94 0.75 50 28 24 19 0.27 134
HA0502300 HA05023V0 HA05023E0 3/8 7.6 - 3/8-19 - 2 2.32 1.34 1.10 0.90 59 34 28 23 0.43 225
HA0522300 HA05223V0 HA05223E0 3/8 7.6 3/8-18 - - 2 2.32 1.34 1.10 0.90 59 34 28 23 0.43 225
HA0532300 HA05323V0 HA05323E0 3/8 7.6 - - M18X1.5 2 2.32 1.34 1.10 0.90 59 34 28 23 0.43 225
HA0503300 HA05033V0 HA05033E0 1/2 10.3 - 1/2-14 - 2 2.71 1.50 1.22 1.06 69 38 31 27 0.50 310
HA0523300 HA05233V0 HA05233E0 1/2 10.3 1/2-14 - - 2 2.71 1.50 1.22 1.06 69 38 31 27 0.50 310
HA0533300 HA05333V0 HA05333E0 1/2 10.3 - - M22X1.5 2 2.71 1.50 1.22 1.06 69 38 31 27 0.50 310
HA0504300 HA05043V0 HA05043E0 3/4 14.2 - 3/4-14 - 2 3.50 1.89 1.57 1.38 89 48 40 35 1.27 665
HA0524300 HA05243V0 HA05243E0 3/4 14.2 3/4-14 - - 2 3.50 1.89 1.57 1.38 89 48 40 35 1.27 665
HA0534300 HA05343V0 HA05343E0 3/4 14.2 - - M27X1.5 2 3.50 1.89 1.57 1.38 89 48 40 35 1.27 665
HA0505300 HA05053V0 HA05053E0 1 16.5 - 1-11 - 2 3.89 2.05 1.77 1.61 99 52 45 41 1.59 813
HA0525300 HA05253V0 HA05253E0 1 16.5 1-11 1/2 - - 2 3.89 2.05 1.77 1.61 99 52 45 41 1.59 813
- HA05063V0 HA05063E0 1 1/4 20.5 - 1 1/4-11 - 2 5.20 2.95 2.44 2.16 132 75 62 55 4.77 2,230
- HA05073V0 HA05073E0 1 1/2 25.8 - 1 1/2-11 - 2 5.90 3.35 2.95 2.56 150 85 75 65 7.72 3,585
- HA05093V0 HA05093E0 2 34.7 - 2-11 - 2 6.69 3.82 3.35 2.95 170 97 85 75 10.67 5,658
* 本體規格 1 1/4，1 1/2 和 2 提供氟橡膠密封件作為標準。
** 根據要求可提供其他的端部連接。
要獲得接頭的連接長度，把尺寸 D（圖 2）和 J（圖 3）相加。
91
32
流體輸送和液壓氣動特殊應用診斷農業制冷劑
伊頓 快換接頭主樣本 E-MEQD-CC001-C1 2016 年 3 月

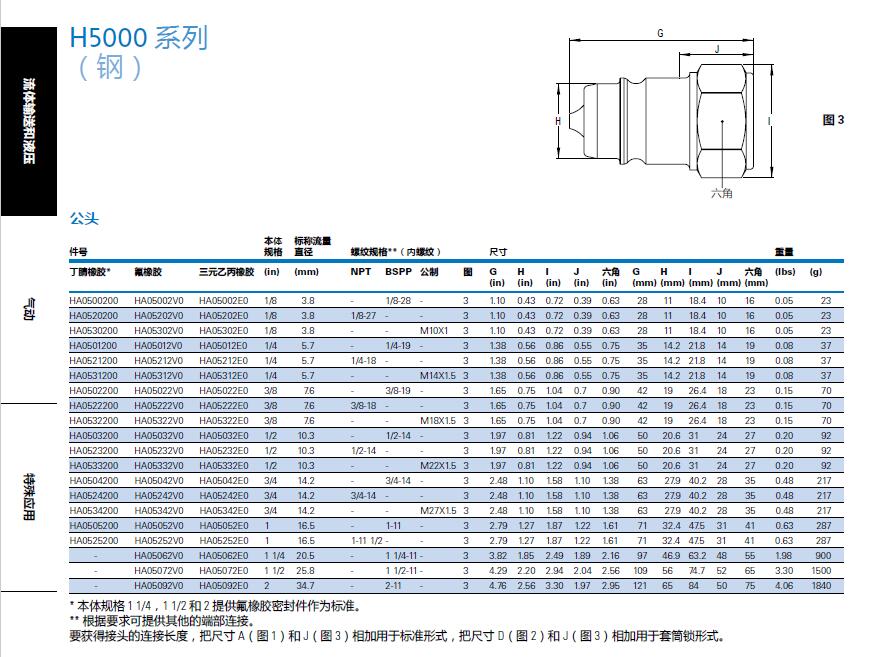

H5000 系列 G
（鋼）
圖 3
公頭
本體標稱流量
件號規格直徑螺紋規格**（內螺紋） 尺寸重量
J
H I
??
丁腈橡膠* 氟橡膠三元乙丙橡膠 (mm) NPT BSPP 公制圖G H I J 六角G H I J 六角 (g)
(in) (in) (in) (in) (in) (mm) (mm) (mm) (mm) (mm)
HA0500200 HA05002V0 HA05002E0 1/8 3.8 - 1/8-28 - 3 1.10 0.43 0.72 0.39 0.63 28 11 18.4 10 16 0.05
HA0520200 HA05202V0 HA05202E0 1/8 3.8 1/8-27 - - 3 1.10 0.43 0.72 0.39 0.63 28 11 18.4 10 16 0.05 23
HA0530200 HA05302V0 HA05302E0 1/8 3.8 - - M10X1 3 1.10 0.43 0.72 0.39 0.63 28 11 18.4 10 16 0.05 23
HA0501200 HA05012V0 HA05012E0 1/4 5.7 - 1/4-19 - 3 1.38 0.56 0.86 0.55 0.75 35 14.2 21.8 14 19 0.08 37
HA0521200 HA05212V0 HA05212E0 1/4 5.7 1/4-18 - - 3 1.38 0.56 0.86 0.55 0.75 35 14.2 21.8 14 19 0.08 37
HA0531200 HA05312V0 HA05312E0 1/4 5.7 - - M14X1.5 3 1.38 0.56 0.86 0.55 0.75 35 14.2 21.8 14 19 0.08 37
HA0502200 HA05022V0 HA05022E0 3/8 7.6 - 3/8-19 - 3 1.65 0.75 1.04 0.7 0.90 42 19 26.4 18 23 0.15 70
HA0522200 HA05222V0 HA05222E0 3/8 7.6 3/8-18 - - 3 1.65 0.75 1.04 0.7 0.90 42 19 26.4 18 23 0.15 70
HA0532200 HA05322V0 HA05322E0 3/8 7.6 - - M18X1.5 3 1.65 0.75 1.04 0.7 0.90 42 19 26.4 18 23 0.15 70
HA0503200 HA05032V0 HA05032E0 1/2 10.3 - 1/2-14 - 3 1.97 0.81 1.22 0.94 1.06 50 20.6 31 24 27 0.20 92
HA0523200 HA05232V0 HA05232E0 1/2 10.3 1/2-14 - - 3 1.97 0.81 1.22 0.94 1.06 50 20.6 31 24 27 0.20 92
HA0533200 HA05332V0 HA05332E0 1/2 10.3 - - M22X1.5 3 1.97 0.81 1.22 0.94 1.06 50 20.6 31 24 27 0.20 92
HA0504200 HA05042V0 HA05042E0 3/4 14.2 - 3/4-14 - 3 2.48 1.10 1.58 1.10 1.38 63 27.9 40.2 28 35 0.48 217
HA0524200 HA05242V0 HA05242E0 3/4 14.2 3/4-14 - - 3 2.48 1.10 1.58 1.10 1.38 63 27.9 40.2 28 35 0.48 217
HA0534200 HA05342V0 HA05342E0 3/4 14.2 - - M27X1.5 3 2.48 1.10 1.58 1.10 1.38 63 27.9 40.2 28 35 0.48 217
HA0505200 HA05052V0 HA05052E0 1 16.5 - 1-11 - 3 2.79 1.27 1.87 1.22 1.61 71 32.4 47.5 31 41 0.63 287
HA0525200 HA05252V0 HA05252E0 1 16.5 1-11 1/2 -
3 2.79 1.27 1.87 1.22 1.61 71 32.4 47.5 31 41 0.63 287
HA05062V0
HA05062E0 1 1/4 20.5 - 1 1/4-11 3
3.82 1.85 2.49 1.89 2.16 97 46.9 63.2 48 55 1.98 900
HA05072V0
HA05072E0 1 1/2 25.8 - 1 1/2-11 3
4.29 2.20 2.94 2.04 2.56 109 56 74.7 52 65 3.30 1500
HA05092V0
HA05092E0 2 34.7 - 2-11 - 3 4.76 2.56 3.30 1.97 2.95 121 65 84 50 75 4.06 1840
* 本體規格1 1/4，1 1/2 和2 提供氟橡膠密封件作為標準。
** 根據要求可提供其他的端部連接。
要獲得接頭的連接長度，把尺寸A（圖1）和J（圖3）相加用于標準形式，把尺寸D（圖2）和J（圖3）相加用于套筒鎖形式。

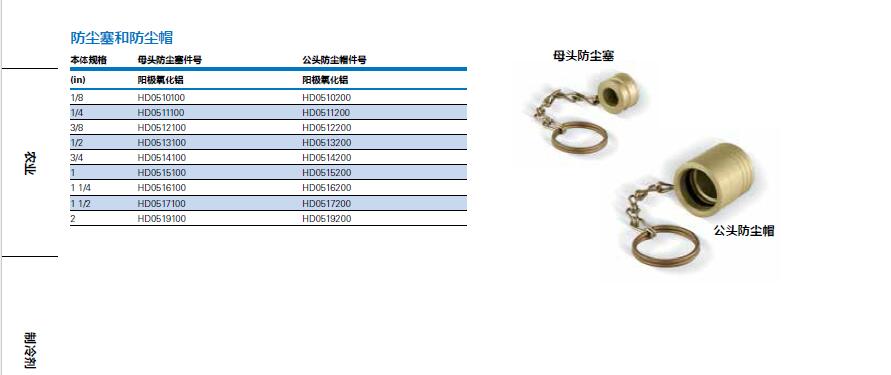

防塵塞和防塵帽
本體規格母頭防塵塞件號公頭防塵帽件號母頭防塵塞
(in) 陽極氧化鋁陽極氧化鋁
1/8 HD0510100 HD0510200
1/4 HD0511100 HD0511200
3/8 HD0512100 HD0512200
1/2 HD0513100 HD0513200
3/4 HD0514100 HD0514200
1 HD0515100 HD0515200
1 1/4 HD0516100 HD0516200
1 1/2 HD0517100 HD0517200
2 HD0519100 HD0519200
公頭防塵帽
