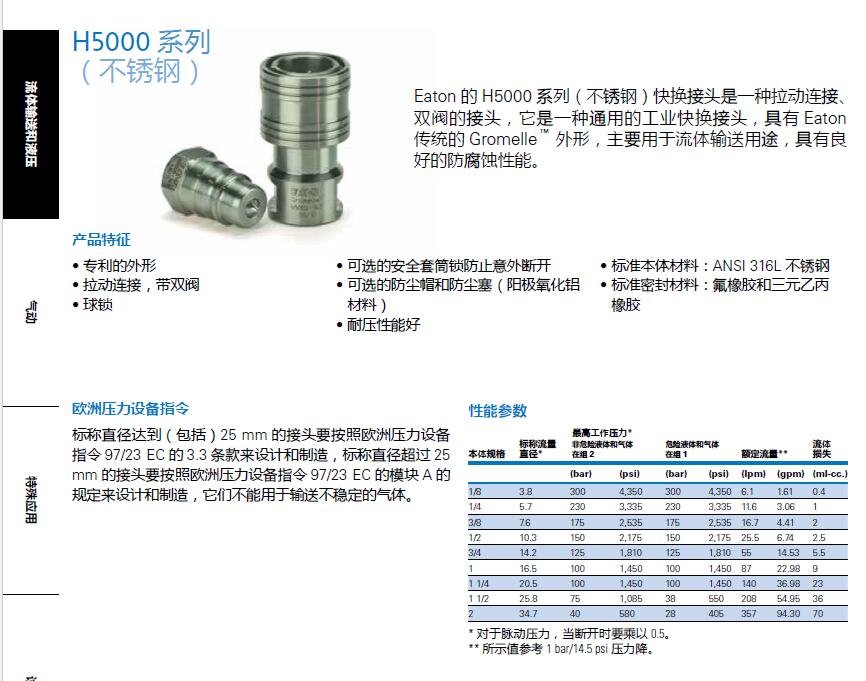

H5000 系列不銹鋼快換接頭

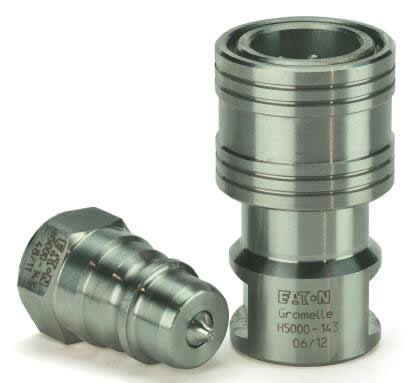

Eaton H5000 Series stainless steel quick disconnect coupling

Eaton的 H5000系列（不銹鋼）快換接頭是一種拉動連接、雙閥的接頭，它是一種通用的工業快換接頭，具有 Eaton傳統的 Gromelle .外形，主要用于流體輸送用途，具有良好的防腐蝕性能。 Eaton H5000 Series stainless steel quick disconnect coupling is a pull to connect double shut-off coupling. It is a general purpose industrial coupling with the original Eaton’s Gromelle? profile. It is mainly used in fluid transfer applications and provides excellent corrosion resistance.

H5000 系列不銹鋼快換接頭
Eaton H5000 Series stainless steel quick disconnect coupling

產品特征

- 專利的外形
- 球鎖
- 可選的安全套筒鎖防止意外斷開
- 標準本體材料：ANSI 316L 不銹鋼
- 拉動連接，帶雙閥
- 可選的防塵帽和防塵塞（陽極氧化鋁材料）
- 標準密封材料：氟橡膠和三元乙丙橡膠
- 耐壓性能好

用途和市場

- 汽車
- 農業
- 建筑
- 石油和天然氣
- 鐵路
- 航空
- 食品加工
- 鋼鐵工業
- 實驗室
- 電子
- 通用液壓用途

歐洲壓力設備指令性能參數

標稱直徑達到（包括）25 mm 的接頭要按照歐洲壓力設備指令 97/23 EC的 3.3條款來設計和制造，標稱直徑超過 25mm的接頭要按照歐洲壓力設備指令 7/23EC的模塊A的 規定來設計和制造，它們不能用于輸送不穩定的氣體。

氟橡膠三元乙丙橡膠(in) (mm) NPT BSPP 圖A B C 對邊寬A B C 對邊寬(lbs) (g)
(in) (in) (in) (in) (mm) (mm) (mm) (mm)
HZ05001V0 HZ05001E0 1/8 3.8 - 1/8-28 1 1.65 0.94 0.83 0.63 42 24 21 16 0.19 88
HZ05201V0 HZ05201E0 1/8 3.8 1/8-27 - 1 1.65 0.94 0.83 0.63 42 24 21 16 0.19 88
HZ05011V0 HZ05011E0 1/4 5.7 - 1/4-19 1 1.97 1.10 0.94 0.75 50 28 24 19 0.27 122
HZ05211V0 HZ05211E0 1/4 5.7 1/4-18 - 1 1.97 1.10 0.94 0.75 50 28 24 19 0.27 122
HZ05021V0 HZ05021E0 3/8 7.6 - 3/8-19 1 2.32 1.34 1.10 0.90 59 34 28 23 0.43 197
HZ05221V0 HZ05221E0 3/8 7.6 3/8-18 - 1 2.32 1.34 1.10 0.90 59 34 28 23 0.43 197
HZ05031V0 HZ05031E0 1/2 10.3 - 1/2-14 1 2.71 1.50 1.22 1.06 69 38 31 27 0.50 226
HZ05231V0 HZ05231E0 1/2 10.3 1/2-14 - 1 2.71 1.50 1.22 1.06 69 38 31 27 0.50 226
HZ05041V0 HZ05041E0 3/4 14.2 - 3/4-14 1 3.50 1.89 1.57 1.38 89 48 40 35 1.27 577
HZ05241V0 HZ05241E0 3/4 14.2 3/4-14 - 1 3.50 1.89 1.57 1.38 89 48 40 35 1.27 577
HZ05051V0 HZ05051E0 1 16.5 - 1-11 1 3.89 2.05 1.77 1.61 99 52 45 41 1.59 720
HZ05251V0 HZ05251E0 1 16.5 1-11 1/2 - 1 3.89 2.05 1.77 1.61 99 52 45 41 1.59 720
HZ05061V0 HZ05061E0 1 1/4 20.5 - 1 1/4-11 1 5.20 2.95 2.44 2.16 132 75 62 55 4.77 2,165
HZ05071V0 HZ05071E0 1 1/2 25.8 - 1 1/2-11 1 5.90 3.35 2.95 2.56 150 85 75 65 7.72 3,500
HZ05091V0 HZ05091E0 2 34.7 - 2-11 1 6.69 3.82 3.35 2.95 170 97 85 75 10.67 4,840
* 根據要求可提供其他的端部連接。
要獲得接頭的連接長度，把尺寸 A（圖 1）和 J（圖 3）相加。
D
E
對邊寬
F
圖 2

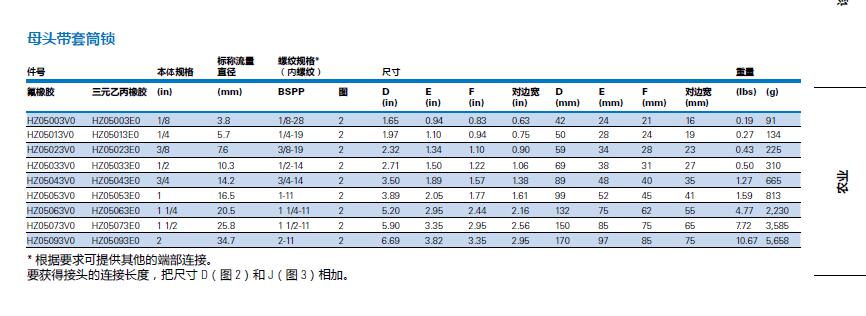

母頭帶套筒鎖
標稱流量螺紋規格*
件號本體規格直徑（內螺紋） 尺寸重量
氟橡膠三元乙丙橡膠(in) (mm) BSPP 圖D E F 對邊寬D E F 對邊寬(lbs) (g)
(in) (in) (in) (in) (mm) (mm) (mm) (mm)
HZ05003V0 HZ05003E0 1/8 3.8 1/8-28 2 1.65 0.94 0.83 0.63 42 24 21 16 0.19 91
HZ05013V0 HZ05013E0 1/4 5.7 1/4-19 2 1.97 1.10 0.94 0.75 50 28 24 19 0.27 134
HZ05023V0 HZ05023E0 3/8 7.6 3/8-19 2 2.32 1.34 1.10 0.90 59 34 28 23 0.43 225
HZ05033V0 HZ05033E0 1/2 10.3 1/2-14 2 2.71 1.50 1.22 1.06 69 38 31 27 0.50 310
HZ05043V0 HZ05043E0 3/4 14.2 3/4-14 2 3.50 1.89 1.57 1.38 89 48 40 35 1.27 665
HZ05053V0 HZ05053E0 1 16.5 1-11 2 3.89 2.05 1.77 1.61 99 52 45 41 1.59 813
HZ05063V0 HZ05063E0 1 1/4 20.5 1 1/4-11 2 5.20 2.95 2.44 2.16 132 75 62 55 4.77 2,230
HZ05073V0 HZ05073E0 1 1/2 25.8 1 1/2-11 2 5.90 3.35 2.95 2.56 150 85 75 65 7.72 3,585
HZ05093V0 HZ05093E0 2 34.7 2-11 2 6.69 3.82 3.35 2.95 170 97 85 75 10.67 5,658
* 根據要求可提供其他的端部連接。
要獲得接頭的連接長度，把尺寸 D（圖 2）和 J（圖 3）相加。
38
流體輸送和液壓氣動特殊應用診斷農業制冷劑
伊頓 快換接頭主樣本 E-MEQD-CC001-C1 2016 年 3 月
H5000 系列 G
（不銹鋼）
圖 3
J
H I
六角
公頭
標稱流量
件號本體規格直徑螺紋規格*（內螺紋） 尺寸重量
氟橡膠三元乙丙橡膠(in) (mm) NPT BSPP 圖G H I J 六角G H I J 六角(lbs) (g)
(in) (in) (in) (in) (in) (mm) (mm) (mm) (mm) (mm)
HZ05002V0 HZ05002E0 1/8 3.8 - 1/8-28 3 1.10 0.43 0.72 0.39 0.63 28 11 18.4 10 16 0.05 23
HZ05202V0 HZ05202E0 1/8 3.8 1/8-27 - 3 1.10 0.43 0.72 0.39 0.63 28 11 18.4 10 16 0.05 23
HZ05012V0 HZ05012E0 1/4 5.7 - 1/4-19 3 1.38 0.56 0.86 0.55 0.75 35 14.2 21.8 14 19 0.08 37
HZ05212V0 HZ05212E0 1/4 5.7 1/4-18 - 3 1.38 0.56 0.86 0.55 0.75 35 14.2 21.8 14 19 0.08 37
HZ05022V0 HZ05022E0 3/8 7.6 - 3/8-19 3 1.65 0.75 1.04 0.70 0.90 42 19 26.4 18 23 0.15 70
HZ05222V0 HZ05222E0 3/8 7.6 3/8-18 - 3 1.65 0.75 1.04 0.70 0.90 42 19 26.4 18 23 0.15 70
HZ05032V0 HZ05032E0 1/2 10.3 - 1/2-14 3 1.97 0.81 1.22 0.94 1.06 50 20.6 31 24 27 0.20 92
HZ05232V0 HZ05232E0 1/2 10.3 1/2-14 - 3 1.97 0.81 1.22 0.94 1.06 50 20.6 31 24 27 0.20 92
HZ05042V0 HZ05042E0 3/4 14.2 - 3/4-14 3 2.48 1.10 1.58 1.10 1.38 63 27.9 40.2 28 35 0.48 217
HZ05242V0 HZ05242E0 3/4 14.2 3/4-14 - 3 2.48 1.10 1.58 1.10 1.38 63 27.9 40.2 28 35 0.48 217
HZ05052V0 HZ05052E0 1 16.5 - 1-11 3 2.79 1.27 1.87 1.22 1.61 71 32.4 47.5 31 41 0.63 287
HZ05252V0 HZ05252E0 1 16.5 1-11 1/2 - 3 2.79 1.27 1.87 1.22 1.61 71 32.4 47.5 31 41 0.63 287
HZ05062V0 HZ05062E0 1 1/4 20.5 - 1 1/4-11 3 3.82 1.85 2.49 1.89 2.16 97 46.9 63.2 48 55 1.98 900
HZ05072V0 HZ05072E0 1 1/2 25.8 - 1 1/2-11 3 4.29 2.20 2.94 2.04 2.56 109 56 74.7 52 65 3.30 1500
HZ05092V0 HZ05092E0 2 34.7 - 2-11 3 4.76 2.56 3.30 1.97 2.95 121 65 84 50 75 4.06 1840
* 根據要求可提供其他的端部連接。
要獲得接頭的連接長度，把尺寸 A（圖 1）和 J（圖 3）相加用于標準形式，把尺寸 D（圖 2）和 J（圖 3）相加用于套筒鎖形式。

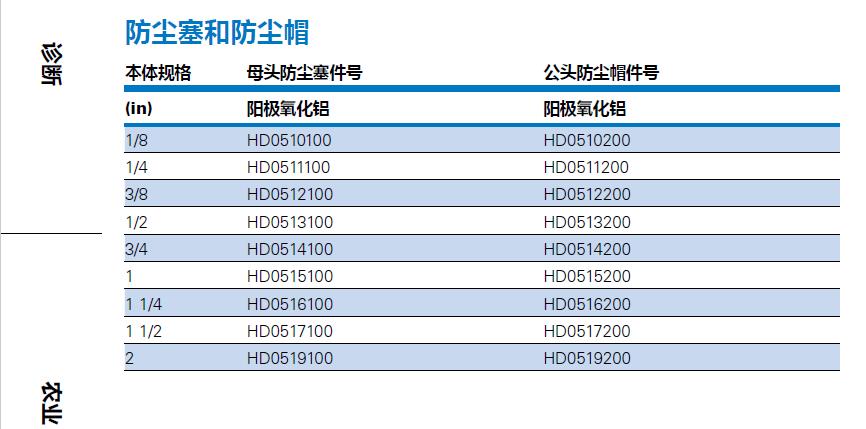

防塵塞和防塵帽
本體規格母頭防塵塞件號公頭防塵帽件號母頭防塵塞
(in) 陽極氧化鋁陽極氧化鋁
1/8 HD0510100 HD0510200
1/4 HD0511100 HD0511200
3/8 HD0512100 HD0512200
1/2 HD0513100 HD0513200
3/4 HD0514100 HD0514200
1 HD0515100 HD0515200
1 1/4 HD0516100 HD0516200
1 1/2 HD0517100 HD0517200
2 HD0519100 HD0519200
公頭防塵帽
