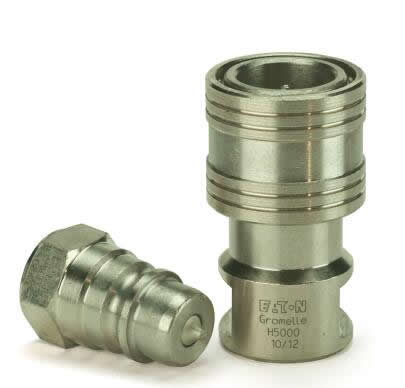

H5000 系列黃銅快換接頭
Eaton H5000 Series brass quick disconnect coupling
Eaton的 H5000系列黃銅快換接頭是一種拉動連接、雙閥的接頭，它是一種通用的工業快換接頭，具有 Eaton傳統的 Gromelle .外形，主要用于不能采用不銹鋼的流體輸送用途，提供良好的防腐蝕替代品。Eaton H5000 Series brass quick disconnect coupling
is a pull to connect double shut-off coupling. It is a general purpose industrial quick disconnect coupling with the original Eaton’s Gromelle? profile. Mainly used in fluid transfer applications where stainless steel is not a requirement, it offers a good alternative for corrosion resistance.
H5000 系列黃銅快換接頭
Eaton H5000 Series brass quick disconnect coupling
產品特征
- 專利的外形
- 拉動連接，帶雙閥
- 球鎖
- 耐壓性能好
- 可選的安全套筒鎖防止意外斷開
- 標準本體材料：鍍鎳黃銅，
- 可選的防塵帽和防塵塞（陽極氧化鋁
- 標準密封材料：丁腈橡膠，氟橡膠和材料） 三元乙丙橡膠

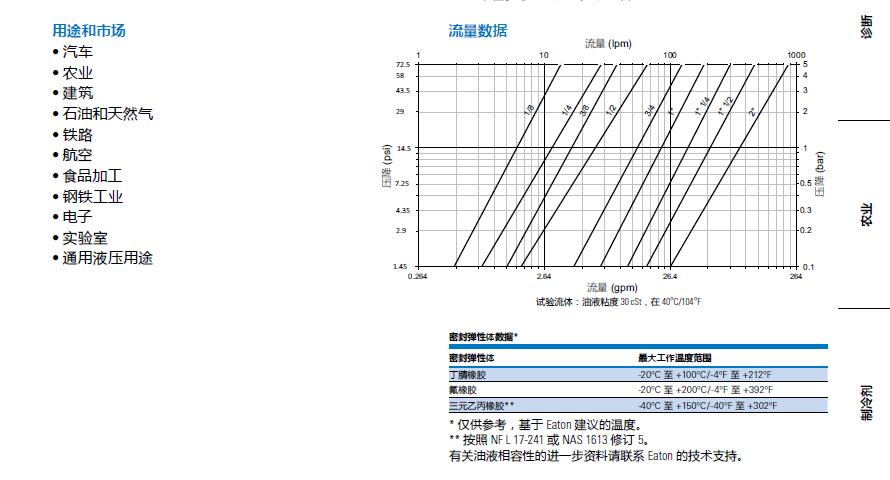

用途和市場
- 汽車
- 農業
- 建筑
- 石油和天然氣
- 鐵路
- 航空
- 食品加工
- 鋼鐵工業
- 實驗室
- 電子
- 通用液壓用途
歐洲壓力設備指令性能參數
標稱直徑達到（包括）25 mm 的接頭要按照歐洲壓力設備指令 97/23 EC的 3.3條款來設計和制造，標稱直徑超過 25mm的接頭要按照歐洲壓力設備指令 7/23EC的模塊A的 規定來設計和制造，它們不能用于輸送不穩定的氣體。
流體輸送和液壓氣動特殊應用診斷農業制冷劑
伊頓 快換接頭主樣本 E-MEQD-CC001-C1 2016 年 3 月
H5000 系列
（黃銅） A
圖 1
母頭
件號
本體
規格
標稱流量
直徑
螺紋規格*
（內螺紋） 尺寸重量
C B
對邊寬
丁腈橡膠氟橡膠三元乙丙橡膠(in) (mm) BSPP 圖A B C 對邊寬A B C 對邊寬(lbs) (g)
(in) (in) (in) (in) (mm) (mm) (mm) (mm)
HL0500100 HL05001V0 HL05001E0 1/8 3.8 1/8-28 1 1.65 0.94 0.83 0.63 42 24 21 16 0.21 97
HL0501100 HL05011V0 HL05011E0 1/4 5.7 1/4-19 1 1.97 1.10 0.94 0.75 50 28 24 19 0.30 134
HL0502100 HL05021V0 HL05021E0 3/8 7.6 3/8-19 1 2.32 1.34 1.10 0.90 59 34 28 23 0.48 217
HL0503100 HL05031V0 HL05031E0 1/2 10.3 1/2-14 1 2.71 1.50 1.22 1.06 69 38 31 27 0.55 249
HL0504100 HL05041V0 HL05041E0 3/4 14.2 3/4-14 1 3.50 1.89 1.57 1.38 89 48 40 35 1.40 635
HL0505100 HL05051V0 HL05051E0 1 16.5 1-11 1 3.89 2.05 1.77 1.61 99 52 45 41 1.75 792
HL0506100 HL05061V0 HL05061E0 1 1/4 20.5 1 1/4-11 1 5.20 2.95 2.44 2.16 132 75 62 55 5.25 2,382
HL0507100 HL05071V0 HL05071E0 1 1/2 25.8 1 1/2-11 1 5.90 3.35 2.95 2.56 150 85 75 65 8.49 3,850
HL0509100 HL05091V0 HL05091E0 2 34.7 2-11 1 6.69 3.82 3.35 2.95 170 97 85 75 11.74 5,324
* 根據要求可提供其他的端部連接。
要獲得接頭的連接長度，把尺寸 A（圖 1）和 J（圖 3）相加。
D
對邊寬
F E 圖 2
母頭帶套筒鎖
本體標稱流量螺紋規格*
件號規格直徑（內螺紋） 尺寸重量
丁腈橡膠氟橡膠三元乙丙橡膠(in) (mm) BSPP 圖D E F 對邊寬D E F 對邊寬(lbs) (g)
(in) (in) (in) (in) (mm) (mm) (mm) (mm)
HL0500300 HL05003V0 HL05003E0 1/8 3.8 1/8-28 2 1.65 0.94 0.83 0.63 42 24 21 16 0.22 100
HL0501300 HL05013V0 HL05013E0 1/4 5.7 1/4-19 2 1.97 1.10 0.94 0.75 50 28 24 19 0.33 148
HL0502300 HL05023V0 HL05023E0 3/8 7.6 1/8-19 2 2.32 1.34 1.10 0.90 59 34 28 23 0.55 248
HL0503300 HL05033V0 HL05033E0 1/2 10.3 1/2-14 2 2.71 1.50 1.22 1.06 69 38 31 27 0.75 341
HL0504300 HL05043V0 HL05043E0 3/4 14.2 3/4-14 2 3.50 1.89 1.57 1.38 89 48 40 35 1.61 732
HL0505300 HL05053V0 HL05053E0 1 16.5 1-11 2 3.89 2.05 1.77 1.61 99 52 45 41 1.97 894
HL0506300 HL05063V0 HL05063E0 1 1/4 20.5 1 1/4-11 2 5.20 2.95 2.44 2.16 132 75 62 55 5.41 2,453
HL0507300 HL05073V0 HL05073E0 1 1/2 25.8 1 1/2-11 2 5.90 3.35 2.95 2.56 150 85 75 65 8.69 3,944
HL0509300 HL05093V0 HL05093E0 2 34.7 2-11 2 6.69 3.82 3.35 2.95 170 97 85 75 13.72 6,224
* 根據要求可提供其他的端部連接。
要獲得接頭的連接長度，把尺寸 D（圖 2）和 J（圖 3）相加。
35
制冷劑 農業 診斷 特殊應用 氣動 流體輸送和液壓
伊頓 快換接頭主樣本 E-MEQD-CC001-C1 2016 年 3 月

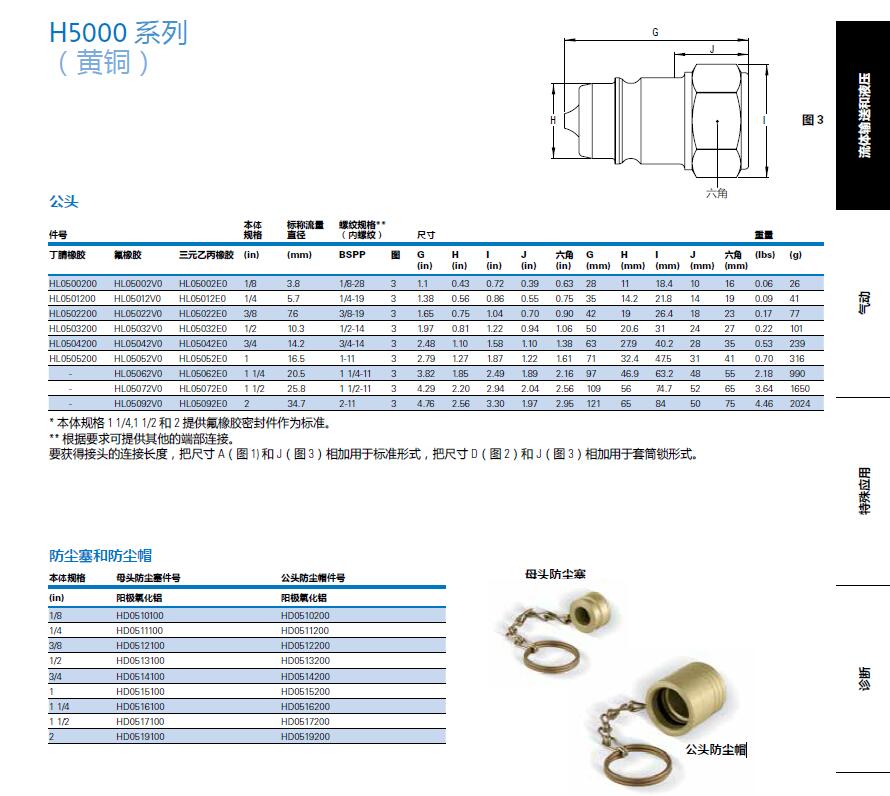

H5000 系列 G
（黃銅）
圖 3
公頭
本體標稱流量螺紋規格**
件號規格直徑（內螺紋） 尺寸重量
J
H I
??
丁腈橡膠氟橡膠三元乙丙橡膠(in) (mm) BSPP 圖G H I J 六角G H I J 六角(lbs) (g)
(in) (in) (in) (in) (in) (mm) (mm) (mm) (mm) (mm)
HL0500200 HL05002V0 HL05002E0 1/8 3.8 1/8-28 3 1.1 0.43 0.72 0.39 0.63 28 11 18.4 10 16 0.06 26
HL0501200 HL05012V0 HL05012E0 1/4 5.7 1/4-19 3 1.38 0.56 0.86 0.55 0.75 35 14.2 21.8 14 19 0.09 41
HL0502200 HL05022V0 HL05022E0 3/8 7.6 3/8-19 3 1.65 0.75 1.04 0.70 0.90 42 19 26.4 18 23 0.17 77
HL0503200 HL05032V0 HL05032E0 1/2 10.3 1/2-14 3 1.97 0.81 1.22 0.94 1.06 50 20.6 31 24 27 0.22 101
HL0504200 HL05042V0 HL05042E0 3/4 14.2 3/4-14 3 2.48 1.10 1.58 1.10 1.38 63 27.9 40.2 28 35 0.53 239
HL0505200 HL05052V0 HL05052E0 1 16.5 1-11 3 2.79 1.27 1.87 1.22 1.61 71 32.4 47.5 31 41 0.70 316
HL05062V0
HL05062E0 1 1/4 20.5 1 1/4-11 3 3.82 1.85 2.49 1.89 2.16 97 46.9 63.2 48 55 2.18 990
HL05072V0
HL05072E0 1 1/2 25.8 1 1/2-11 3 4.29 2.20 2.94 2.04 2.56 109 56 74.7 52 65 3.64 1650
HL05092V0
HL05092E0 2 34.7 2-11 3 4.76 2.56 3.30 1.97 2.95 121 65 84 50 75 4.46 2024
* 本體規格1 1/4,1 1/2 和2 提供氟橡膠密封件作為標準。
** 根據要求可提供其他的端部連接。
要獲得接頭的連接長度，把尺寸A（圖1) 和J（圖3）相加用于標準形式，把尺寸D（圖2）和J（圖3）相加用于套筒鎖形式。
防塵塞和防塵帽
本體規格母頭防塵塞件號公頭防塵帽件號母頭防塵塞
(in) 陽極氧化鋁陽極氧化鋁
1/8 HD0510100 HD0510200
1/4 HD0511100 HD0511200
3/8 HD0512100 HD0512200
1/2 HD0513100 HD0513200
3/4 HD0514100 HD0514200
1 HD0515100 HD0515200
1 1/4 HD0516100 HD0516200
1 1/2 HD0517100 HD0517200
2 HD0519100 HD0519200
公頭防塵帽
|
