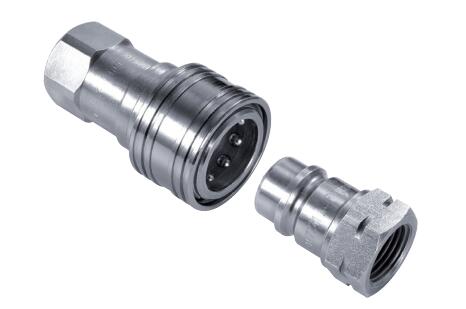

H15000 系列ISO 7241-1 A 可互換快換接頭
H15000 Series industrial interchange coupling SO 7241-1 A Interchange
H15000系列是通用的工業可互換快換接頭，滿足 ISO 7241-1系列 A標準， H15000系列帶有自密封座閥和堅固的球鎖結構。 The H15000 Series is a general purpose industrial interchange coupling that meets the ISO 7241-1 Series A standard. The H15000 Series features a rugged ball latch mechanism with self-sealing poppet valves.Gromelle H15000 系列自密封快速接頭 Gromelle H15000 series self-sealing couplings - H15000 Series ISO 7241-1 A Interchange | H15000 系列快速接頭是通用液壓和流體輸送聯軸器，符合 ISO7241-1 A 系列的尺寸要求。Series H15000 couplings are general purpose hydraulic and fluid transfer couplings that conform to the dimensional requirements of ISO7241-1 Series A. Gromelle H15000 Series is a general purpose industrial interchange coupling that meets the ISO 7241-1 Series A standard. The H15000 Series features a rugged ball latch mechanism with self-sealing poppet valves. 應用包括Applications include：液壓設備等。hydraulic equipment etc. -- 信德邁科技北京有限公司產品代理 Gromelle 格羅梅爾快速接頭
產品特征
- 滿足 ISO 7241-1 系列 A 要求 . 可提供 1/2" 規格的推拉連接形式. 標準本體材料：鍍鋅（三價）鋼
- 設計和制造按照歐洲壓力設備指令 （雙作用套筒，隔板安裝）
- 標準密封材料：丁腈橡膠97/23 EC 的 3.3 條
- 帶球鎖的雙閥結構
用途和市場
- 液壓回路和設備
- 液壓流體
- 農業
性能參數
ISO 規格接頭規格標稱流量直徑最高工作壓力額定流量** 流體損失
(in) (mm) (bar) (psi) (lpm) (gpm) (ml max)
6.3 1/4 5.3 315 4,565 10 2.6 0.35
10 3/8 7.3 315 4,565 20 5.3 1.5
12.5 1/2 10.2 250 3,625 40 10.6 2.6
20 3/4 13 250 3,625 75 19.8 8.5
25 1 16.9 200 2,900 140 37 13
*
ISO 規格對應軟管內徑或硬管外徑（在 ISO 4397 標準中定義）。
*
示值參考 1 bar/14.5 psi 壓力降。
用途和市場 流量數據
. 液壓回路和設備 .. (lpm)
1 10 100 1000
. 液壓流體 72,558,054
3
. 農業 43,5
29,0
2
14.5
1
7,25
0,5
4,35
0,3
0,2
2,90
1.45
0.1
64 4
2.0 6.2 24.6 264
.. (gpm)
.. (psi)
.. (bar)
......
40°C / 104°F ..
30 Cst

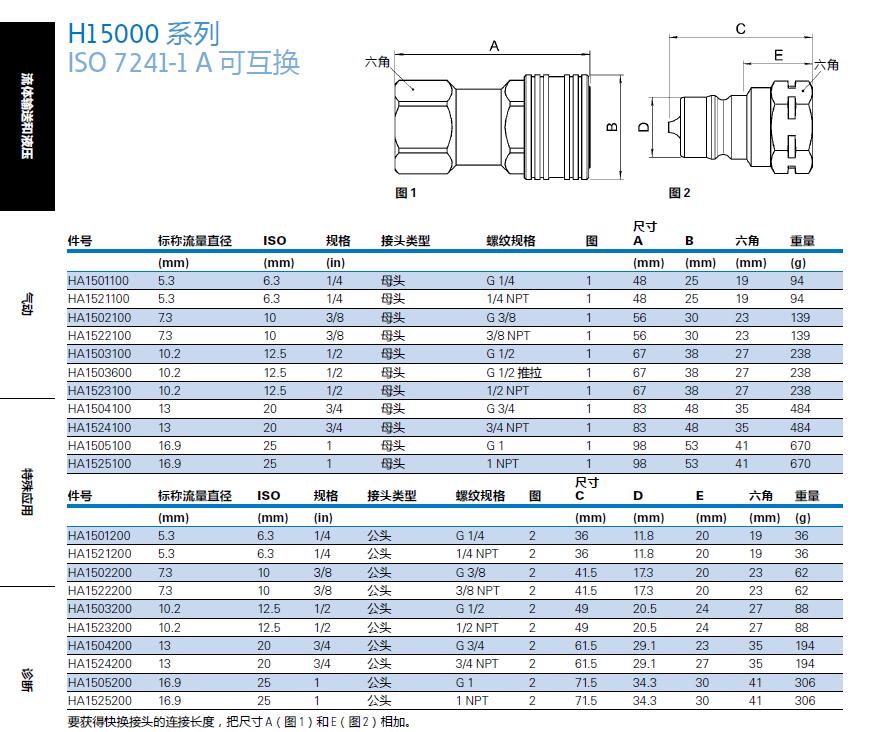

H15000 系列
六角六角
ISO 7241-1 A 可互換
尺寸
件號 標稱流量直徑 ISO 規格 接頭類型 螺紋規格 圖 A B 六角 重量
(mm) (mm) (in) (mm) (mm) (mm) (g)
HA1501100 5.3 6.3 1/4 母頭 G 1/4 1 48 25 19 94
HA1521100 5.3 6.3 1/4 母頭 1/4 NPT 1 48 25 19 94
HA1502100 7.3 10 3/8 母頭 G 3/8 1 56 30 23 139
HA1522100 7.3 10 3/8 母頭 3/8 NPT 1 56 30 23 139
HA1503100 10.2 12.5 1/2 母頭 G 1/2 1 67 38 27 238
HA1503600 10.2 12.5 1/2 母頭 G 1/2推拉 1 67 38 27 238
HA1523100 10.2 12.5 1/2 母頭 1/2 NPT 1 67 38 27 238
HA1504100 13 20 3/4 母頭 G 3/4 1 83 48 35 484
HA1524100 13 20 3/4 母頭 3/4 NPT 1 83 48 35 484
HA1505100 16.9 25 1 母頭 G 1 1 98 53 41 670
圖 1圖 2
HA1525100 16.9 25 1母頭 1 NPT 1 98 53 41 670
尺寸件號標稱流量直徑 ISO 規格接頭類型螺紋規格圖 C D E 六角重量
(mm) (mm) (in) (mm) (mm) (mm) (mm) (g)
HA1501200 5.3 6.3 1/4 公頭 G 1/4 2 36 11.8 20 19 36
HA1521200 5.3 6.3 1/4 公頭 1/4 NPT 2 36 11.8 20 19 36
HA1502200 7.3 10 3/8 公頭 G 3/8 2 41.5 17.3 20 23 62
HA1522200 7.3 10 3/8 公頭 3/8 NPT 2 41.5 17.3 20 23 62
HA1503200 10.2 12.5 1/2 公頭 G 1/2 2 49 20.5 24 27 88
HA1523200 10.2 12.5 1/2 公頭 1/2 NPT 2 49 20.5 24 27 88
HA1504200 13 20 3/4 公頭 G 3/4 2 61.5 29.1 23 35 194
HA1524200 13 20 3/4 公頭 3/4 NPT 2 61.5 29.1 27 35 194
HA1505200 16.9 25 1 公頭 G 1 2 71.5 34.3 30 41 306
HA1525200 16.9 25 1公頭 1 NPT 2 71.5 34.3 30 41 306
要獲得快換接頭的連接長度，把尺寸 A（圖 1）和 E（圖 2）相加。

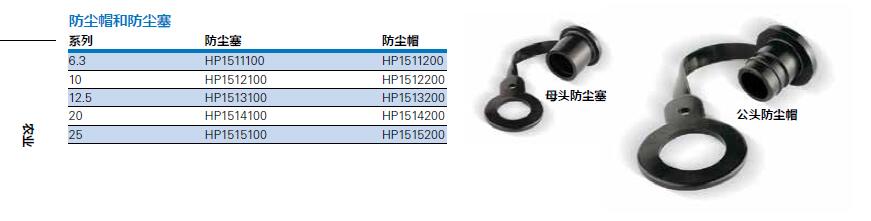

防塵帽和防塵塞
系列防塵塞防塵帽
HP1512100 HP1512200
HP1514100 HP1514200
|
