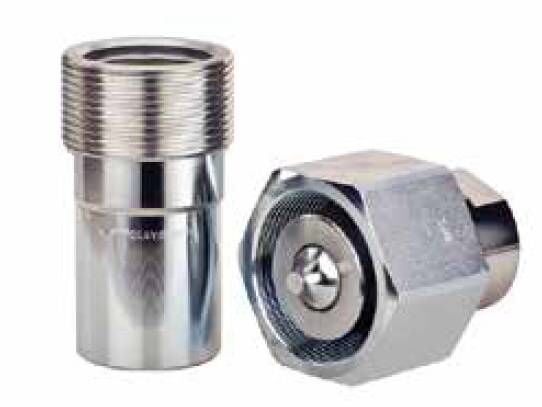

EATON GA90090 系列高壓液壓接頭 - Eaton′s high pressure hydraulic coupling GA90090
動載液壓應用，像鑿巖機用快速接頭
Eaton 的GA90090 系列高壓液壓接頭是設計用于性能等級要求高的應用場合，所有規格的工作壓力高達420 bar (6000 psi)，最有需求的用途之一是建筑施工中使用的鉆錘。Eaton′s high pressure hydraulic coupling GA90090 was engineered to perform in applications that require the highest level of performance. Working pressure of up to 420 bar (6,000psi) in all sizes. One of the most demanding applications is the drill hammer used in construction.
EATON GA90090 系列高壓液壓接頭 - Eaton′s high pressure hydraulic coupling GA90090
動載液壓應用，像鑿巖機用快速接頭
產品特征
- 高壓液壓系統和流體輸送，用于建筑、農業和林業市場連接的快換接頭
- 所有規格的工作壓力高達 420 bar(6000 psi)
- 可提供規格 -08，-10 和 -12
- 可提供的螺紋類型：公制，UN 和BSP
- 自密封特性，保證最低的混入空氣和流體損失
- 通過管接頭連接
- 壓力下可分離
- 動載應用中使用壽命長
- 工作在需要較高壓力的用途
- 超過 ISO7241/1 的要求
- 可提供鍍鋅鋼材料的標準型號
用途和市場
- 動載液壓應用，像鑿巖機
- 高壓液壓系統和流體輸送，用于建筑、農業和林業市場
公制螺紋
規格 DN 接頭 螺紋 A B 六角 1 六角 2 六角 3
(T1=T2) (mm) (mm) (mm) (mm) (mm)
-8 12 GA90090-8 M22x1,5 89.1 105 27 41 27
-12 16 GA90090-12 M30x1,5 143.6 183 36 65 46
-16 20 GA90090-16 M38x1,5 163.7 196.7 50 75 55
UNF-螺紋*
規格 DN 接頭 螺紋 A B 六角 1 六角 2 六角 3
(T1=T2) (mm) (mm) (mm) (mm) (mm)
-8 12 GA90762-8 7/8-14UNF-2B 93.1 109 27 41 27
-12 16 GA90762-12 1 3/16-12UNF-2B 163.7 196.7 36 65 46
* 螺紋符合 SAE J1926-1 (ISO 11926-1)
BSP-螺紋
規格 DN 接頭 螺紋 A B 六角 1 六角 2 六角 3
(T1=T2) (mm) (mm) (mm) (mm) (mm)
-8 12 GA90767-8 G 1/2"-14 99.1 115 27 41 27
-12 16 GA90767-12-16 G 1"-11 158.8 188.7 36 65 46
-16 20 GA90767-16-20 G 1 1/4"-11 163.7 196.7 50 75 55
規格 DN 陽端的一半 陰端的一半 A1 A2
(mm) (mm)
-8 12 GA90092-8 GA90091-8 45.7 59.4
-12 16 GA90092-12 GA90091-12 76.8 96.7
-16 20 GA90092-16 GA90091-16 81.7 115.0
規格 DN 陽端的一半 陰端的一半 A1 A2
(mm) (mm)
-8 12 GA90764-8 GA90763-8 47.7 61.4
-12 16 GA90764-12 GA90763-12 88.8 106.7
規格 DN 陽端的一半 陰端的一半 A1 A2
(mm) (mm)
-8 12 GA90767-8 GA90768-8 50.7 64.4
-12 16 GA90767-12-16 GA90768-12-16 84.4 104.3
-16 20 GA90767-16-20 GA90768-16-20 81.7 115.0
|
