丹佛斯漢森FF 系列平面液壓快速接頭碳鋼材質 ISO 16028標準可互換快速接頭
DANFOSS HANSEN FF Series (Steel) ISO 16028 Interchange

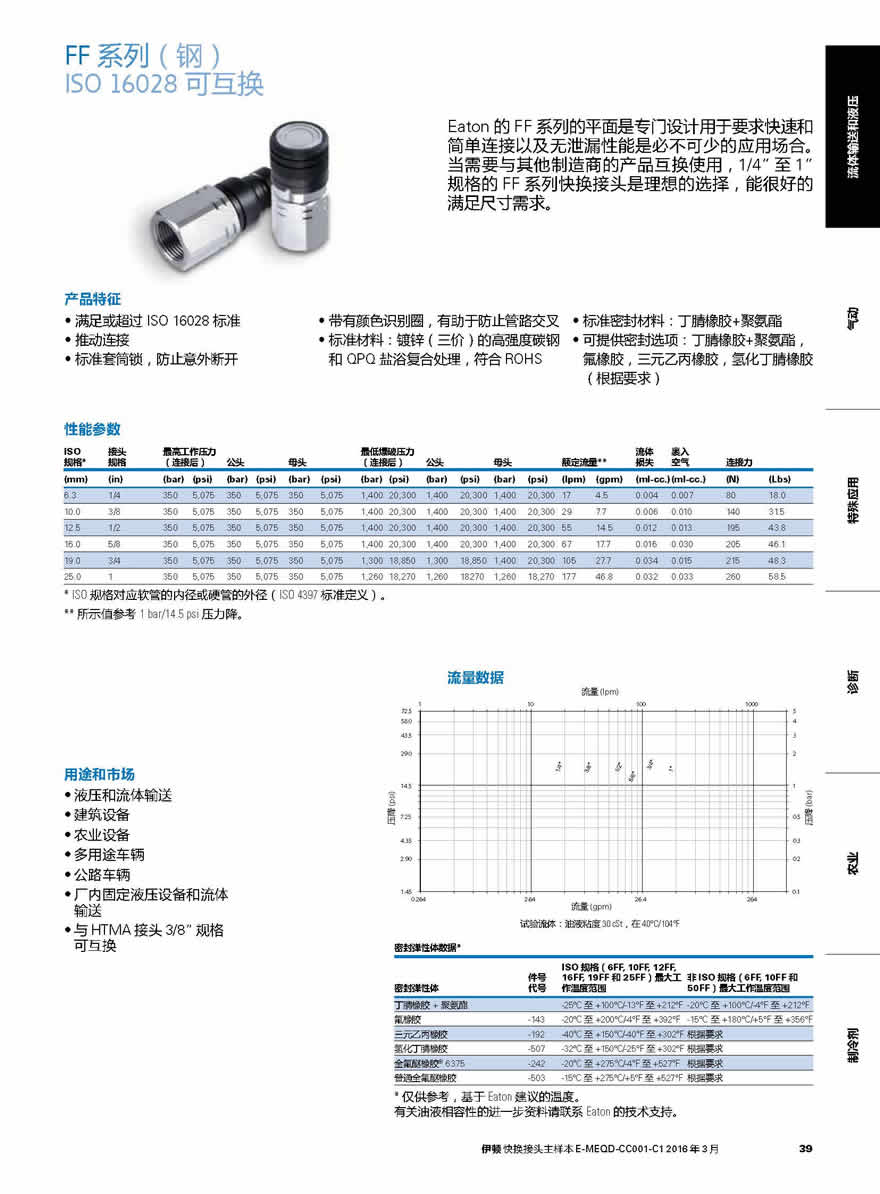

丹佛斯漢森的 FF系列平面液壓快速接頭是專門設計用于要求快速和簡單連接以及無泄漏性能是必不可少的應用場合。當需要與其他制造商的產品互換使用， 1/4”至 1”規格的 FF系列快換接頭是理想的選擇，能很好的滿足尺寸需求。Eaton’s FF Series flat face is specifically designed for those applications where quick and easy connections and no-spill performance are essential. The FF Series is ideal for use when global interchangeability with other manufacturers is important and is available in sizes from 1/4” through 2” to best meet your specific size requirements.

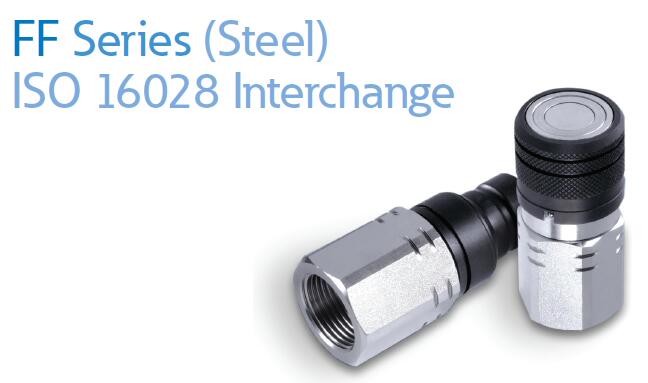

FF 系列碳鋼材質 ISO 16028標準可互換快速接頭
FF Series (Steel) ISO 16028 Interchange

FF系列產品特征

- 滿足或超過 ISO 16028 標準
- 推動連接
- 標準套筒鎖，防止意外斷開 產品特征
- 帶有顏色識別圈，有助于防止管路交叉
- 標準材料：鍍鋅（三價）的高強度碳鋼和 QPQ 鹽浴復合處理，符合 ROHS
- 標準密封材料：丁腈橡膠+聚氨酯- 可提供密封選項：丁腈橡膠+聚氨酯，氟橡膠，三元乙丙橡膠，氫化丁腈橡膠（根據要求）

用途和市場

- 液壓和流體輸送
- 建筑設備

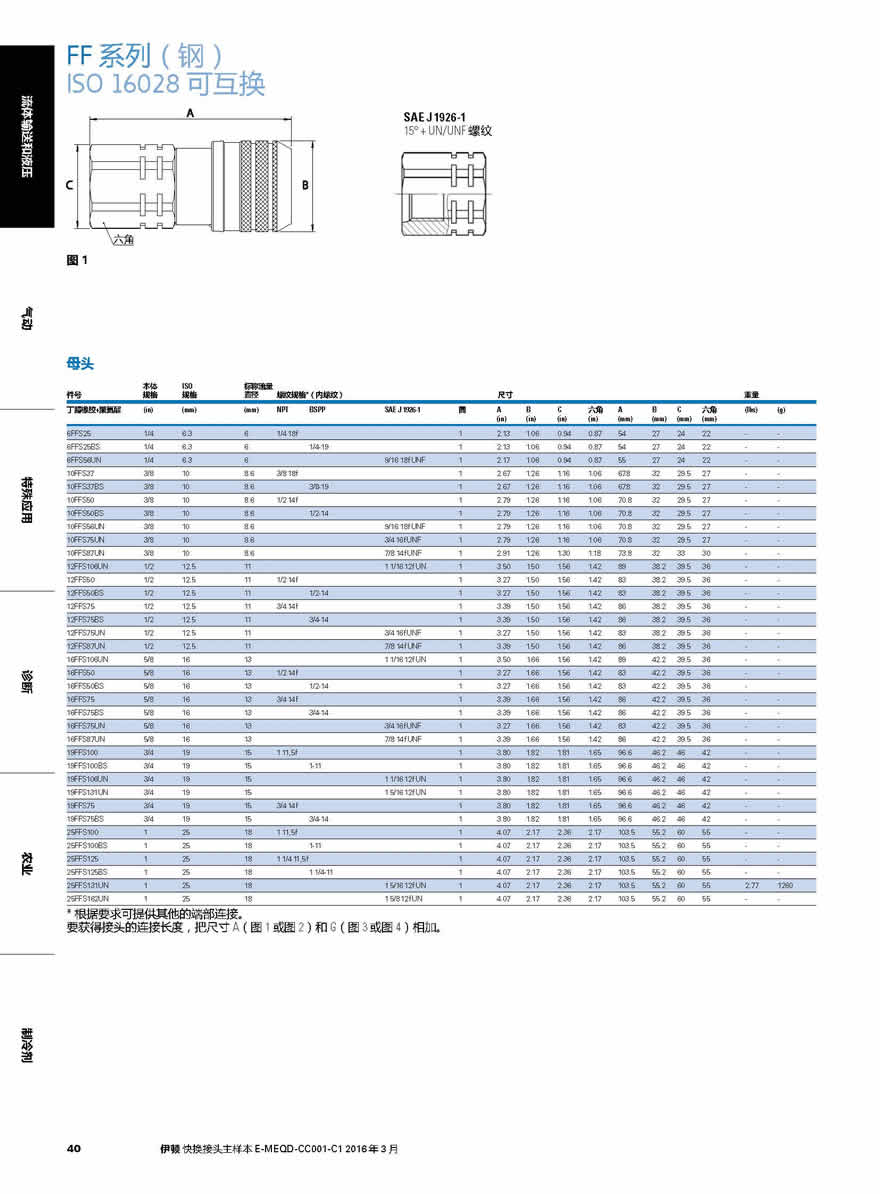

母頭
本體 ISO 標稱流量件號規格規格直徑螺紋規格*（內螺紋）尺寸重量
丁腈橡膠+聚氨酯 (in) (mm) (mm) NPT BSPP SAE J 1926-1 圖 A B C 六角 A B C 六角 (lbs) (g) (in) (in) (in) (in) (mm) (mm) (mm) (mm)
6FFS25 1/4 6.3 6 1/4 18f 1 2.13 1.06 0.94 0.87 54 27 24 22 - -
6FFS25BS 1/4 6.3 6 1/4-19 1 2.13 1.06 0.94 0.87 54 27 24 22 - -
6FFS56UN 1/4 6.3 6 9/16 18f UNF 1 2.17 1.06 0.94 0.87 55 27 24 22 - -
10FFS37 3/8 10 8.6 3/8 18f 1 2.67 1.26 1.16 1.06 67.8 32 29.5 27 - -
10FFS37BS 3/8 10 8.6 3/8-19 1 2.67 1.26 1.16 1.06 67.8 32 29.5 27 - -
10FFS50 3/8 10 8.6 1/2 14f 1 2.79 1.26 1.16 1.06 70.8 32 29.5 27 - -
10FFS50BS 3/8 10 8.6 1/2-14 1 2.79 1.26 1.16 1.06 70.8 32 29.5 27 - -
10FFS56UN 3/8 10 8.6 9/16 18f UNF 1 2.79 1.26 1.16 1.06 70.8 32 29.5 27 - -
10FFS75UN 3/8 10 8.6 3/4 16f UNF 1 2.79 1.26 1.16 1.06 70.8 32 29.5 27 - -
10FFS87UN 3/8 10 8.6 7/8 14f UNF 1 2.91 1.26 1.30 1.18 73.8 32 33 30 - -
12FFS106UN 1/2 12.5 11 1 1/16 12f UN 1 3.50 1.50 1.56 1.42 89 38.2 39.5 36 - -
12FFS50 1/2 12.5 11 1/2 14f 1 3.27 1.50 1.56 1.42 83 38.2 39.5 36 - -
12FFS50BS 1/2 12.5 11 1/2-14 1 3.27 1.50 1.56 1.42 83 38.2 39.5 36 - -
12FFS75 1/2 12.5 11 3/4 14f 1 3.39 1.50 1.56 1.42 86 38.2 39.5 36 - -
12FFS75BS 1/2 12.5 11 3/4-14 1 3.39 1.50 1.56 1.42 86 38.2 39.5 36 - -
12FFS75UN 1/2 12.5 11 3/4 16f UNF 1 3.27 1.50 1.56 1.42 83 38.2 39.5 36 - -
12FFS87UN 1/2 12.5 11 7/8 14f UNF 1 3.39 1.50 1.56 1.42 86 38.2 39.5 36 - -
16FFS106UN 5/8 16 13 1 1/16 12f UN 1 3.50 1.66 1.56 1.42 89 42.2 39.5 36 - -
16FFS50 5/8 16 13 1/2 14f 1 3.27 1.66 1.56 1.42 83 42.2 39.5 36 - -
16FFS50BS 5/8 16 13 1/2-14 1 3.27 1.66 1.56 1.42 83 42.2 39.5 36 -
16FFS75 5/8 16 13 3/4 14f 1 3.39 1.66 1.56 1.42 86 42.2 39.5 36 - -
16FFS75BS 5/8 16 13 3/4-14 1 3.39 1.66 1.56 1.42 86 42.2 39.5 36 - -
16FFS75UN 5/8 16 13 3/4 16f UNF 1 3.27 1.66 1.56 1.42 83 42.2 39.5 36 - -
16FFS87UN 5/8 16 13 7/8 14f UNF 1 3.39 1.66 1.56 1.42 86 42.2 39.5 36 - -
19FFS100 3/4 19 15 1 11,5f 1 3.80 1.82 1.81 1.65 96.6 46.2 46 42 - -
19FFS100BS 3/4 19 15 1-11 1 3.80 1.82 1.81 1.65 96.6 46.2 46 42 - -
19FFS106UN 3/4 19 15 1 1/16 12f UN 1 3.80 1.82 1.81 1.65 96.6 46.2 46 42 - -
19FFS131UN 3/4 19 15 1 5/16 12f UN 1 3.80 1.82 1.81 1.65 96.6 46.2 46 42 - -
19FFS75 3/4 19 15 3/4 14f 1 3.80 1.82 1.81 1.65 96.6 46.2 46 42 - -
19FFS75BS 3/4 19 15 3/4-14 1 3.80 1.82 1.81 1.65 96.6 46.2 46 42 - -
25FFS100 1 25 18 1 11,5f 1 4.07 2.17 2.36 2.17 103.5 55.2 60 55 - -
25FFS100BS 1 25 18 1-11 1 4.07 2.17 2.36 2.17 103.5 55.2 60 55 - -

25FFS125 1 25 18 1 1/4 11,5f 1 4.07 2.17 2.36 2.17 103.5 55.2 60 55 - -
25FFS125BS 1 25 18 1 1/4-11 1 4.07 2.17 2.36 2.17 103.5 55.2 60 55 - -
25FFS131UN 1 25 18 1 5/16 12f UN 1 4.07 2.17 2.36 2.17 103.5 55.2 60 55 2.77 1260
25FFS162UN 1 25 18 1 5/8 12f UN 1 4.07 2.17 2.36 2.17 103.5 55.2 60 55 - -

* 根據要求可提供其他的端部連接。要獲得接頭的連接長度，把尺寸 A（圖 1 或圖 2）和 G（圖 3 或圖 4）相加。
FF 系列（鋼） ISO 16028 可互換
SAE J 1926-2
A
UN/UNF螺紋

六角
本體 ISO 標稱流量件號規格規格直徑尺寸重量

圖 2

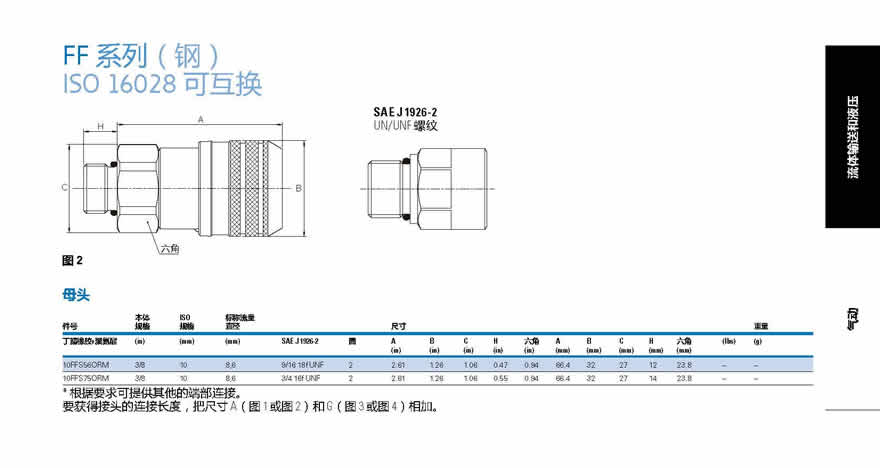

母頭
丁腈橡膠+聚氨酯 (in) (mm) (mm) SAE J 1926-2 圖 A B C H 六角 A B C H 六角 (lbs) (g) (in) (in) (in) (in) (in) (mm) (mm) (mm) (mm) (mm)
10FFS56ORM 3/8 10 8,6 9/16 18f UNF 2 2.61 1.26 1.06 0.47 0.94 66.4 32 27 12 23.8 – –
10FFS75ORM 3/8 10 8,6 3/4 16f UNF 2 2.61 1.26 1.06 0.55 0.94 66.4 32 27 14 23.8 – –
* 根據要求可提供其他的端部連接。要獲得接頭的連接長度，把尺寸 A（圖 1 或圖 2）和 G（圖 3 或圖 4）相加。
FF 系列（鋼） ISO 16028 可互換
SAE J 1926-1
15° + BSPP 螺紋

圖 3六角

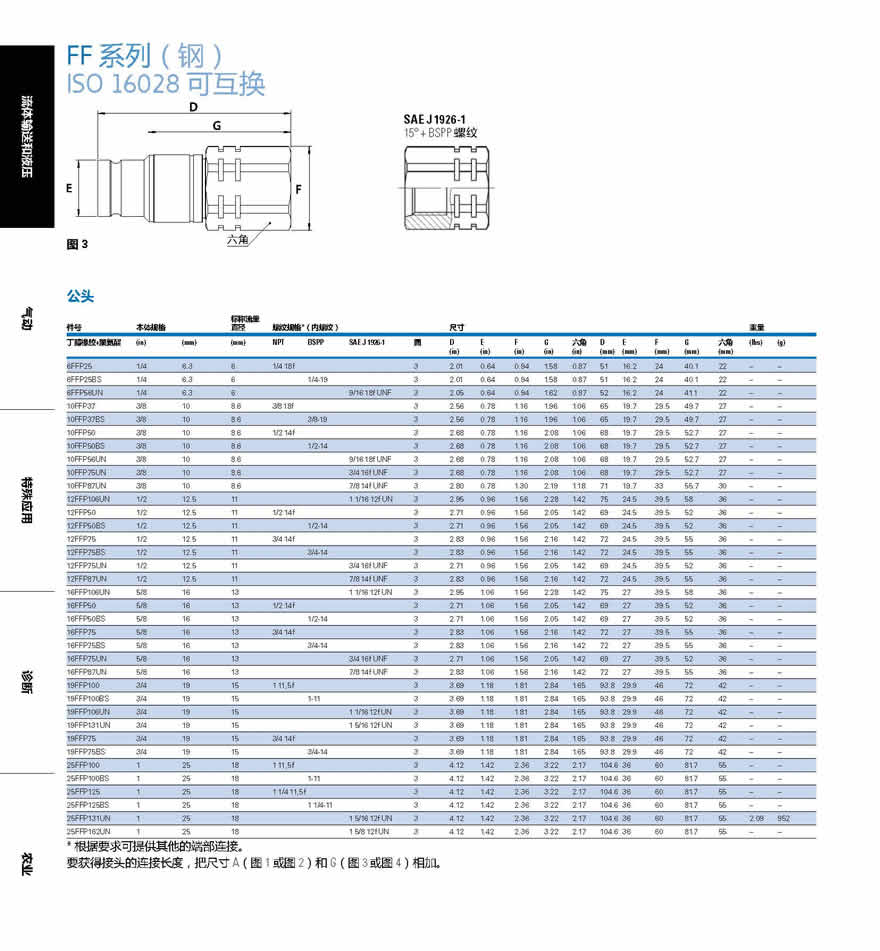

公頭
標稱流量件號本體規格直徑螺紋規格*（內螺紋）尺寸重量

丁腈橡膠+聚氨酯 (in) (mm) (mm) NPT BSPP SAE J 1926-1 圖 D E F G 六角 D E F G 六角 (lbs) (g) (in) (in) (in) (in) (in) (mm) (mm) (mm) (mm) (mm)
6FFP25 1/4 6.3 6 1/4 18f 3 2.01 0.64 0.94 1.58 0.87 51 16.2 24 40.1 22 – –
6FFP25BS 1/4 6.3 6 1/4-19 3 2.01 0.64 0.94 1.58 0.87 51 16.2 24 40.1 22 – –
6FFP56UN 1/4 6.3 6 9/16 18f UNF 3 2.05 0.64 0.94 1.62 0.87 52 16.2 24 41.1 22 – –
10FFP37 3/8 10 8.6 3/8 18f 3 2.56 0.78 1.16 1.96 1.06 65 19.7 29.5 49.7 27 – –
10FFP37BS 3/8 10 8.6 3/8-19 3 2.56 0.78 1.16 1.96 1.06 65 19.7 29.5 49.7 27 – –
10FFP50 3/8 10 8.6 1/2 14f 3 2.68 0.78 1.16 2.08 1.06 68 19.7 29.5 52.7 27 – –
10FFP50BS 3/8 10 8.6 1/2-14 3 2.68 0.78 1.16 2.08 1.06 68 19.7 29.5 52.7 27 – –
10FFP56UN 3/8 10 8.6 9/16 18f UNF 3 2.68 0.78 1.16 2.08 1.06 68 19.7 29.5 52.7 27 – –
10FFP75UN 3/8 10 8.6 3/4 16f UNF 3 2.68 0.78 1.16 2.08 1.06 68 19.7 29.5 52.7 27 – –
10FFP87UN 3/8 10 8.6 7/8 14f UNF 3 2.80 0.78 1.30 2.19 1.18 71 19.7 33 55.7 30 – –
12FFP106UN 1/2 12.5 11 1 1/16 12f UN 3 2.95 0.96 1.56 2.28 1.42 75 24.5 39.5 58 36 – –
12FFP50 1/2 12.5 11 1/2 14f 3 2.71 0.96 1.56 2.05 1.42 69 24.5 39.5 52 36 – –
12FFP50BS 1/2 12.5 11 1/2-14 3 2.71 0.96 1.56 2.05 1.42 69 24.5 39.5 52 36 – –
12FFP75 1/2 12.5 11 3/4 14f 3 2.83 0.96 1.56 2.16 1.42 72 24.5 39.5 55 36 – –
12FFP75BS 1/2 12.5 11 3/4-14 3 2.83 0.96 1.56 2.16 1.42 72 24.5 39.5 55 36 – –
12FFP75UN 1/2 12.5 11 3/4 16f UNF 3 2.71 0.96 1.56 2.05 1.42 69 24.5 39.5 52 36 – –
12FFP87UN 1/2 12.5 11 7/8 14f UNF 3 2.83 0.96 1.56 2.16 1.42 72 24.5 39.5 55 36 – –
16FFP106UN 5/8 16 13 1 1/16 12f UN 3 2.95 1.06 1.56 2.28 1.42 75 27 39.5 58 36 – –
16FFP50 5/8 16 13 1/2 14f 3 2.71 1.06 1.56 2.05 1.42 69 27 39.5 52 36 – –
16FFP50BS 5/8 16 13 1/2-14 3 2.71 1.06 1.56 2.05 1.42 69 27 39.5 52 36 – –
16FFP75 5/8 16 13 3/4 14f 3 2.83 1.06 1.56 2.16 1.42 72 27 39.5 55 36 – –
16FFP75BS 5/8 16 13 3/4-14 3 2.83 1.06 1.56 2.16 1.42 72 27 39.5 55 36 – –
16FFP75UN 5/8 16 13 3/4 16f UNF 3 2.71 1.06 1.56 2.05 1.42 69 27 39.5 52 36 – –
16FFP87UN 5/8 16 13 7/8 14f UNF 3 2.83 1.06 1.56 2.16 1.42 72 27 39.5 55 36 – –
19FFP100 3/4 19 15 1 11,5f 3 3.69 1.18 1.81 2.84 1.65 93.8 29.9 46 72 42 – –
19FFP100BS 3/4 19 15 1-11 3 3.69 1.18 1.81 2.84 1.65 93.8 29.9 46 72 42 – –
19FFP106UN 3/4 19 15 1 1/16 12f UN 3 3.69 1.18 1.81 2.84 1.65 93.8 29.9 46 72 42 – –
19FFP131UN 3/4 19 15 1 5/16 12f UN 3 3.69 1.18 1.81 2.84 1.65 93.8 29.9 46 72 42 – –
19FFP75 3/4 19 15 3/4 14f 3 3.69 1.18 1.81 2.84 1.65 93.8 29.9 46 72 42 – –
19FFP75BS 3/4 19 15 3/4-14 3 3.69 1.18 1.81 2.84 1.65 93.8 29.9 46 72 42 – –
25FFP100 1 25 18 1 11,5f 3 4.12 1.42 2.36 3.22 2.17 104.6 36 60 81.7 55 – –
25FFP100BS 1 25 18 1-11 3 4.12 1.42 2.36 3.22 2.17 104.6 36 60 81.7 55 – –
25FFP125 1 25 18 1 1/4 11,5 f 3 4.12 1.42 2.36 3.22 2.17 104.6 36 60 81.7 55 – –
25FFP125BS 1 25 18 1 1/4-11 3 4.12 1.42 2.36 3.22 2.17 104.6 36 60 81.7 55 – –
25FFP131UN 1 25 18 1 5/16 12f UN 3 4.12 1.42 2.36 3.22 2.17 104.6 36 60 81.7 55 2.09 952
25FFP162UN 1 25 18 1 5/8 12f UN 3 4.12 1.42 2.36 3.22 2.17 104.6 36 60 81.7 55 – –

* 根據要求可提供其他的端部連接。要獲得接頭的連接長度，把尺寸 A（圖 1 或圖 2）和 G（圖 3 或圖 4）相加。

FF 系列（鋼） ISO 16028 可互換ED

SAE J 1926-2 UN/UNF螺紋
公頭件號圖 4 六角 本體規格 ISO 規格 標稱流量直徑 尺寸 重量

丁腈橡膠+聚氨酯氟橡膠三元乙丙橡膠 (in) (mm) (mm) SAE J 1926-2 圖 D E F G H 六角 D E F G H 六角 (lbs) (g) (in) (in) (in) (in) (in) (in) (mm) (mm) (mm) (mm) (mm) (mm)
10FFP56ORM 10FFP56ORM143 10FFP56ORM192 3/8 10 8,6 9/16 18f UNF 4 2.5 0.78 1.06 1.9 0.47 0.94 63.6 19.7 27 48.3 12 23.8 0.33 150
10FFP75ORM 10FFP75ORM143 10FFP75ORM192 3/8 10 8,6 3/4 16f UNF 4 2. 0.78 1.06 1. 0.55 0.94 63.6 19.7 27 48.3 14 23.8 0.34 156
1* 根據要求可提供其他的端部連接。要獲得接頭的連接長度，把尺寸 A（圖 1 或圖 2）和G（圖3 或圖 4）相加。

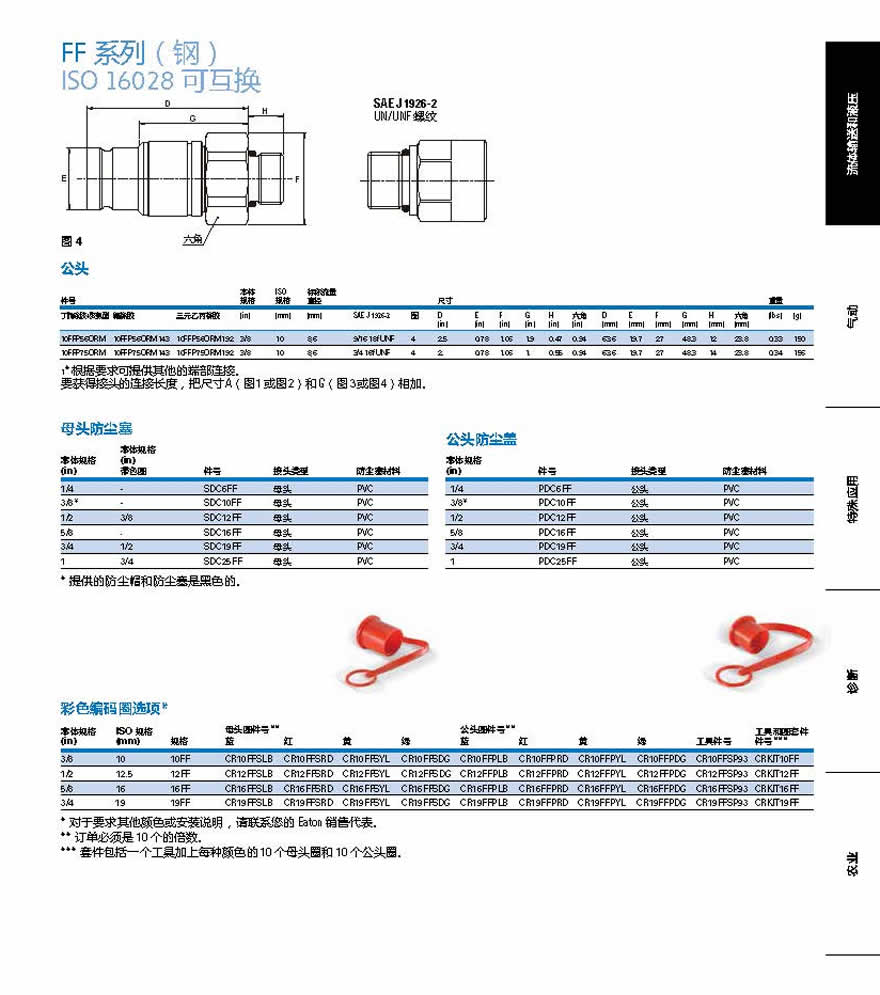

母頭防塵塞本體規格 (in)本體規格 (in) 帶色圈 件號 接頭類型 防塵塞材料 公頭防塵蓋本體規格 (in) 件號 接頭類型 防塵塞材料

彩色編碼圈選項*
本體規格 ISO 規格 母頭圈件號**公頭圈件號**工具和圈套件(in) (mm)規格藍紅黃綠藍紅黃綠 工具件號件號***

3/4 19 19FF CR19FFSLB CR19FFSRD CR19FFSYL CR19FFSDG CR19FFPLB CR19FFPRD CR19FFPYL CR19FFPDG CR19FFSP93 CRKIT19FF
*
對于要求其他顏色或安裝說明，請聯系您的 Eaton 銷售代表。

**
訂單必須是 10 個的倍數。

***
套件包括一個工具加上每種顏色的 10 個母頭圈和 10 個公頭圈。

- 高壓和高脈沖快換應用 — 推薦選擇丹佛斯平面FF系列快換接頭
