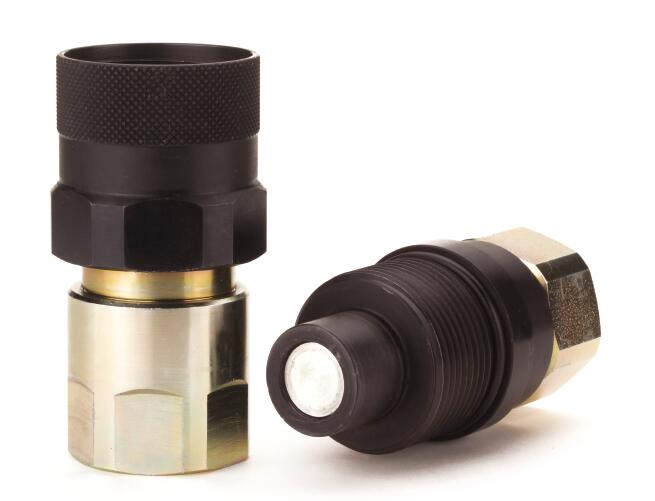

FD96 系列高壓平面螺紋連接 -FD96 Series High Pressure Thread to Connect Flush Face
履帶吊配套高壓和高脈沖液壓回路用快速接頭

Eaton 的DF96 系列高壓平面螺紋連接系列設計用于高壓和高脈沖液壓回路，DF96 系列設計在必須解決被困殘余壓力的液壓回路中，連接和斷開時需要的力小，齊平面設計限制了污染和不需要的流體損失，可提供從1/4” 至2” 的DF96 系列產品，滿足您的特殊規格要求。Eaton‘s FD96 High Pressure Thread Together Flush Face Series is designed for high pressure and high impulse applications for hydraulic circuits. The FD96 Series design provides low connect and disconnect force in hydraulic circuits where trapped residual pressure must be addressed. The flush face design limits contamination and unwanted fluid loss. The FD96 Series is available in sizes .” through 2” to best meet your specific size requirements.

高脈沖液壓場合FD96 系列高壓平面螺紋連接 -FD96 Series High Pressure Thread to Connect Flush Face
履帶吊配套高壓和高脈沖液壓回路用快速接頭

產品特征

- 螺紋連接設計，允許在高達 4300 psi 壓力下連接和斷開
- 連接力小
- 具有無泄漏設計的雙齊平面閥
- 工作壓力高達 8700 psi
- 本體材料：鍍鋅（三價）和發黑處理的高強度碳鋼

用途和市場

- 液壓流體輸送
- 高脈沖液壓場合
- 油田
- 采礦

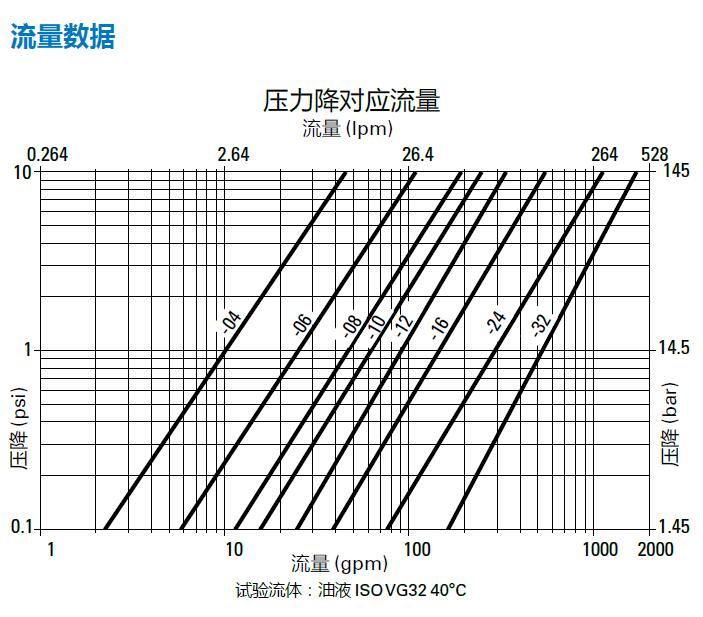

流量數據連接后的長度
本體 端口 連接后的長度
規格 規格 “L”

(mm) (in)
1/4 3/8 90.0 (3.54)
3/8 3/8 131.0 (5.16)
3/8 1/2 131.0 (5.16)
1/2 1/2 155.0 (6.10)
1/2 3/4 160.0 (6.30)
3/4 3/4 165.0 (6.50)
1 1 190.4 (7.50)
1 1 1/4 170.0 (6.69)
1 1/2 1 1/2 256.0 (10.08)
2 2 363.5 (14.31)
L
性能參數
最高工作壓力 最低爆破壓力
本體 額定 流體
規格 （連接后） 公頭 母頭 （連接后） 公頭 母頭 流量 損失 連接要求的扭矩
(bar) (psi) (bar) (psi) (bar) (psi) (bar) (psi) (bar) (psi) (bar) (psi) (lpm) (gpm) (cc.) (lbs.) (N)
1/4 600 8,700 600 8,700 420 6,090 1,500 21,750 1,500 21,750 1,260 18,270 12 3.2 .012 29-37 40-50
3/8 550 7,980 550 7,980 330 4,785 1,400 20,300 1,400 20,300 1,000 14,500 23 6.1 .040 37-44 50-60
1/2 550 7,980 550 7,980 330 4,785 1,400 20,300 1,400 20,300 1,000 14,500 45 11.9 .025 48-55 65-75
3/4 550 7,980 550 7,980 330 4,785 1,400 20,300 1,400 20,300 1,000 14,500 74 19.6 .033 52-59 70-80
1 500 7,250 500 7,250 330 4,785 1,250 18,125 1,250 18,125 1,000 14,500 100 26.5 .018 66-81 90-110
1 1/4 470 6,800 470 6,800 300 4,350 1,200 17,400 1,200 17,400 800 11,600 189 50.1 .060 92-107 125-145
1 1/2 400 5,800 400 5,800 270 3,915 1,700 15,950 1,100 15,950 800 11,600 288 76.3 .200 114-129 155-175
2 350 5,080 350 5,080 270 3,915 1,100 15,950 1,100 15,950 800 11,600 379 100.4 .350 236-258 320-355
FD96 ???????????? FD99 ????????????

試驗流體：油液 ISO VG32 40°C
壓降 (psi)
壓降 (bar)
流量 (lpm)
流量 (gpm)
49
制冷劑 農業 診斷 特殊應用 氣動 流體輸送和液壓
伊頓 快換接頭主樣本 E-MEQD-CC001-C1 2016 年 3 月
本體規格件號接頭類型防塵帽材料
1/4 FD96-1009-04 母頭鋁
3/8 FD96-1009-06 母頭鋁
1/2 FD96-1009-08 母頭鋁
3/4 FD96-1009-12 母頭鋁
1 FD96-1009-16 母頭鋁
1 1/4 FD96-1009-20 母頭鋁
1 1/2 FD96-1009-24 母頭鋁
2 FD96-1009-32 母頭鋁

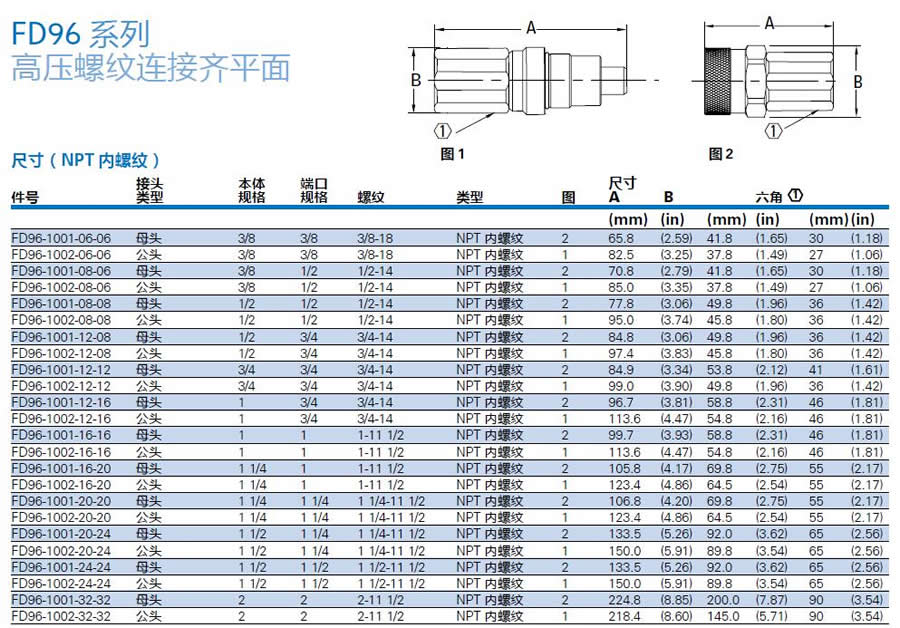

尺寸（NPT 內螺紋）
接頭 本體 端口 尺寸
件號 類型 規格 規格 螺紋 類型 圖 A B 六角 1
(mm) (in) (mm) (in) (mm) (in)
FD96-1001-06-06 母頭 3/8 3/8 3/8-18 NPT 內螺紋 2 65.8 (2.59) 41.8 (1.65) 30 (1.18)
FD96-1002-06-06 公頭 3/8 3/8 3/8-18 NPT 內螺紋 1 82.5 (3.25) 37.8 (1.49) 27 (1.06)
FD96-1001-08-06 母頭 3/8 1/2 1/2-14 NPT 內螺紋 2 70.8 (2.79) 41.8 (1.65) 30 (1.18)
FD96-1002-08-06 公頭 3/8 1/2 1/2-14 NPT 內螺紋 1 85.0 (3.35) 37.8 (1.49) 27 (1.06)
FD96-1001-08-08 母頭 1/2 1/2 1/2-14 NPT 內螺紋 2 77.8 (3.06) 49.8 (1.96) 36 (1.42)
FD96-1002-08-08 公頭 1/2 1/2 1/2-14 NPT 內螺紋 1 95.0 (3.74) 45.8 (1.80) 36 (1.42)
FD96-1001-12-08 母頭 1/2 3/4 3/4-14 NPT 內螺紋 2 84.8 (3.06) 49.8 (1.96) 36 (1.42)
FD96-1002-12-08 公頭 1/2 3/4 3/4-14 NPT 內螺紋 1 97.4 (3.83) 45.8 (1.80) 36 (1.42)
FD96-1001-12-12 母頭 3/4 3/4 3/4-14 NPT 內螺紋 2 84.9 (3.34) 53.8 (2.12) 41 (1.61)
FD96-1002-12-12 公頭 3/4 3/4 3/4-14 NPT 內螺紋 1 99.0 (3.90) 49.8 (1.96) 36 (1.42)
FD96-1001-12-16 母頭 1 3/4 3/4-14 NPT 內螺紋 2 96.7 (3.81) 58.8 (2.31) 46 (1.81)
FD96-1002-12-16 公頭 1 3/4 3/4-14 NPT 內螺紋 1 113.6 (4.47) 54.8 (2.16) 46 (1.81)
FD96-1001-16-16 母頭 1 1 1-11 1/2 NPT 內螺紋 2 99.7 (3.93) 58.8 (2.31) 46 (1.81)
FD96-1002-16-16 公頭 1 1 1-11 1/2 NPT 內螺紋 1 113.6 (4.47) 54.8 (2.16) 46 (1.81)
FD96-1001-16-20 母頭 1 1/4 1 1-11 1/2 NPT 內螺紋 2 105.8 (4.17) 69.8 (2.75) 55 (2.17)
FD96-1002-16-20 公頭 1 1/4 1 1-11 1/2 NPT 內螺紋 1 123.4 (4.86) 64.5 (2.54) 55 (2.17)
FD96-1001-20-20 母頭 1 1/4 1 1/4 1 1/4-11 1/2 NPT 內螺紋 2 106.8 (4.20) 69.8 (2.75) 55 (2.17)
FD96-1002-20-20 公頭 1 1/4 1 1/4 1 1/4-11 1/2 NPT 內螺紋 1 123.4 (4.86) 64.5 (2.54) 55 (2.17)
FD96-1001-20-24 母頭 1 1/2 1 1/4 1 1/4-11 1/2 NPT 內螺紋 2 133.5 (5.26) 92.0 (3.62) 65 (2.56)
FD96-1002-20-24 公頭 1 1/2 1 1/4 1 1/4-11 1/2 NPT 內螺紋 1 150.0 (5.91) 89.8 (3.54) 65 (2.56)
FD96-1001-24-24 母頭 1 1/2 1 1/2 1 1/2-11 1/2 NPT 內螺紋 2 133.5 (5.26) 92.0 (3.62) 65 (2.56)
FD96-1002-24-24 公頭 1 1/2 1 1/2 1 1/2-11 1/2 NPT 內螺紋 1 150.0 (5.91) 89.8 (3.54) 65 (2.56)
FD96-1001-32-32 母頭 2 2 2-11 1/2 NPT 內螺紋 2 224.8 (8.85) 200.0 (7.87) 90 (3.54)
FD96-1002-32-32 公頭 2 2 2-11 1/2 NPT 內螺紋 1 218.4 (8.60) 145.0 (5.71) 90 (3.54)
尺寸（SAE O-形圈 內螺紋）
接頭 本體 端口 尺寸
件號 類型 規格 規格 螺紋 類型 圖 A B 六角 1
(mm) (in) (mm) (in) (mm) (in)
FD96-1004-06-04 母頭 1/4 3/8 9/16-18 UNF SAE O-形圈 內螺紋 2 57.1 (2.25) 38.8 (1.53) 27 (1.06)
FD96-1005-06-04 公頭 1/4 3/8 9/16-18 UNF SAE O-形圈 內螺紋 1 72.8 (2.87) 34.8 (1.37) 22 (.87)
FD96-1004-08-06 母頭 3/8 1/2 3/4-16 UNF SAE O-形圈 內螺紋 2 70.8 (2.79) 41.8 (1.65) 30 (1.18)
FD96-1005-08-06 公頭 3/8 1/2 3/4-16 UNF SAE O-形圈 內螺紋 1 87.0 (3.43) 37.8 (1.49) 27 (1.06)
FD96-1004-12-08 母頭 1/2 3/4 11/16-12 UNF SAE O-形圈 內螺紋 2 84.8 (3.06) 49.8 (1.96) 36 (1.42)
FD96-1005-12-08 公頭 1/2 3/4 11/16-12 UNF SAE O-形圈 內螺紋 1 100.4 (3.95) 45.8 (1.80) 36 (1.42)
FD96-1004-12-12 母頭 3/4 3/4 11/16-12 UNF SAE O-形圈 內螺紋 2 84.9 (3.34) 53.8 (2.12) 41 (1.61)
FD96-1005-12-12 公頭 3/4 3/4 11/16-12 UN SAE O-形圈 內螺紋 1 102.0 (4.02) 49.8 (1.96) 36 (1.42)
FD96-1004-12-16 母頭 1 3/4 11/16-12 UN SAE O-形圈 內螺紋 2 99.7 (3.93) 58.8 (2.31) 46 (1.81)
FD96-1005-12-16 公頭 1 3/4 11/16-12 UN SAE O-形圈 內螺紋 1 115.6 (4.55) 54.8 (2.16) 46 (1.81)
FD96-1004-16-16 母頭 1 1 15/16-12 UN SAE O-形圈 內螺紋 2 99.7 (3.93) 58.8 (2.31) 46 (1.81)
FD96-1005-16-16 公頭 1 1 15/16-12 UN SAE O-形圈 內螺紋 1 113.6 (4.47) 54.8 (2.16) 46 (1.81)
FD96-1004-16-20 母頭 1 1/4 1 15/16-12 UN SAE O-形圈 內螺紋 2 105.8 (4.17) 69.8 (2.75) 55 (2.17)
FD96-1005-16-20 公頭 1 1/4 1 15/16-12 UN SAE O-形圈 內螺紋 1 125.4 (4.94) 64.5 (2.54) 55 (2.17)
FD96-1004-20-20 母頭 1 1/4 1 1/4 15/8-12 UN SAE O-形圈 內螺紋 2 106.8 (4.20) 69.8 (2.75) 55 (2.17)
FD96-1005-20-20 公頭 1 1/4 1 1/4 15/8-12 UN SAE O-形圈 內螺紋 1 123.4 (4.86) 64.5 (2.54) 55 (2.17)
FD96-1004-20-24 母頭 1 1/2 1 1/4 15/8-12 UN SAE O-形圈 內螺紋 2 133.5 (5.26) 92.0 (3.62) 65 (2.56)
FD96-1005-20-24 公頭 1 1/2 1 1/4 15/8-12 UN SAE O-形圈 內螺紋 1 150.0 (5.91) 89.8 (3.54) 65 (2.56)
FD96-1004-24-24 母頭 1 1/2 1 1/2 17/8-12 UN SAE O-形圈 內螺紋 2 133.5 (5.26) 92.0 (3.62) 65 (2.56)
FD96-1005-24-24 公頭 1 1/2 1 1/2 17/8-12 UN SAE O-形圈 內螺紋 1 150.0 (5.91) 89.8 (3.54) 65 (2.56)
FD96-1004-32-32 母頭 2 2 21/2-12 UN SAE O-形圈 內螺紋 2 224.8 (8.85) 200.0 (7.87) 90 (3.54)
FD96-1005-32-32 公頭 2 2 21/2 -12 UN SAE O-形圈 內螺紋 1 218.4 (8.60) 145.0 (5.71) 90 (3.54)
防塵帽和防塵塞
FD96 系列
高壓螺紋連接齊平面B
A
B
A
1 1
圖 1 圖 2
本體規格件號接頭類型防塵帽材料
1/4 FD96-1010-04 公頭鋁
3/8 FD96-1010-06 公頭鋁
1/2 FD96-1010-08 公頭鋁
3/4 FD96-1010-12 公頭鋁
1 FD96-1010-16 公頭鋁
1 1/4 FD96-1010-20 公頭鋁
1 1/2 FD96-1010-24 公頭鋁
2 FD96-1010-32 公頭鋁
