EATON Airflex Rotorseals旋轉接頭
伊頓EATON Airflex 單通道、雙通道或三通道 Rotorseal旋轉接頭可滿足幾乎所有流量要求。伊頓 Airflex 旋轉密封件有多種尺寸和設計可供選擇，將加壓流體從固定入口傳輸?shù)叫D(zhuǎn)軸端，提供對安裝在同一軸上的組件、組件潤滑和流體系統循環的單獨控制。
Meet almost any flow requirement with Eaton Airflex single-, dual- or triple-passage Rotorseals from Eaton. Available in a variety of sizes and designs, Eaton Airflex Rotorseals transfer pressurized fluids from a stationary inlet to a rotating shaft end, providing individual control of components mounted on the same shaft, component lubrication and circulation of fluid systems.

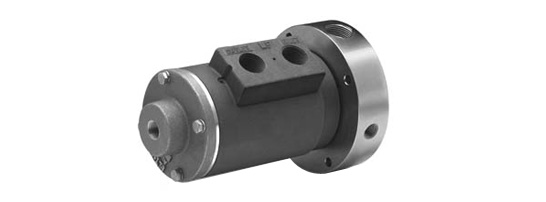

雙通道旋轉接頭 Dual Passage Rotorseal
伊頓 Airflex 雙通道轉子密封件允許通過同一軸端上的單獨軸通道傳輸多達兩種不同的介質。Eaton Airflex Dual Passage Rotorseals allow for the transfer of up to two different media through separate shaft passages on the same shaft end.
規格參數：
類型
- 一個 1/4" — 18 個入口服務于每個通道
- 可選 1/4"—安裝法蘭中的 18 出口端口可用于外通道
- 兩個通道出口均可直接排入軸端
- 內通道鼻部的外徑由一對“O”形環密封
- 外通道用壓縮墊圈密封到軸端
類型 ADP
- 用 1"—11-1/2 螺紋出口代替安裝法蘭連接到軸端
- T外通道出口進料到機器軸的末端
- 內部通道是一個 1/4"—18 端口，位于六角安裝螺母的平面上
BD型
- 與伊頓 Airflex 型 AD 相似，但具有更大直徑的安裝法蘭
- 內通道用平橡膠墊圈密封，壓在軸端沉孔底部
- 軸端和安裝法蘭之間的壓縮墊圈密封外通道
類型 FDA
- 設計與伊頓 Airflex BD 型相似，但通道更大
- 外通道的兩個進油口和兩個法蘭出油口為1/2"—14
- 軸端和安裝法蘭之間的壓縮墊圈密封內外通道
RD型
- 設計用于傳輸驅動和冷卻流體
- 可與礦物油、水和空氣一起使用
- 旋轉密封由非金屬密封環提供，并通過輕微的彈簧力固定在 Rotorseal 軸上
Catalogue - 樣本下載
Rotorseals and Quick Release Valves (PDF, 1650KB)
Installation, Operation & Maintenance Manual(s)
Models AD, ADP, BD & FDA IOM (PDF, 115KB)
Technical Specifications
Rotorseal Tech Specs (PDF, 491KB)
單通道旋轉接頭Single Passage Rotorseal
伊頓 Airflex 生產三組不同的單通道轉子密封件，以滿足中到大流量應用的要求。
Eaton Airflex produces three groups of varying single-passage Rotorseals to meet the requirements of applications with medium to large flow volumes.
規格參數：
RH型
-
非常適合需要大流量、單通道 Rotorseal 的應用
-
包含一個安裝法蘭，用于連接到機械軸或組件
-
入口 Rotorseal 軸上的外部美國國家管螺紋便于供應管線連接
- 提供五種標準端口尺寸：0.75"、1.0"、1.25"、1.50"、2.0"
AA2、B3 和 C2 型
- 滿足大多數中等體積、單通道的要求
- 密封軸上的外螺紋和入口上的標準管螺紋簡化了安裝
- 提供三種標準外殼端口尺寸：1/8"、3/8"、1/2"
內部旋轉密封
- 特殊設計適用于軸向長度至關重要且懸臂式旋轉密封件沒有可用空間的應用
- 內部設計和組件與單通道 Rotorseal 相同
- 提供三種標準端口尺寸：1/8"、3/8"、1/2
Catalogue - 樣本下載
Rotorseals and Quick Release Valves (PDF, 1650KB)
Installation, Operation & Maintenance Manual(s)
Models AA2, B2, B3 & C2 IOM (PDF, 168KB)
Type RH IOM (Blue Housing) (PDF, 310KB)
Type RH IOM (Red Housing) (PDF, 151KB)
Technical Specifications
Rotorseal Tech Specs (PDF, 491KB)
|
