EATON Hansen 600 Series氧氣快速接頭 - Hansen 600/700 series gas-welding couplings

該系列快速接頭設計用于氧氣乙炔焊接服務中。EATON Hansen 600系列配合氧氣使用。EATON Hansen 700系列配合乙炔使用。EATON Hansen 600/700系列是焊接接頭,600系列(綠色套筒)用于氧氣傳輸,700系列(紅色套筒)用于乙炔傳輸,它們接頭形式不同,可以防止誤插。 應用: 600/700系列主要用于焊接,但該系列也可用于處理壓縮的空氣和一氧化二氮,任何需要焊接的工業領域都可以使用該系列產品,一些大的使用者包括造船廠,工廠和建造工業。Eaton 的 600/700 系列快換接頭設計用于氧乙炔服務，600/700 系列也能夠用于壓縮空氣和其他氣體用途。

主體尺寸: 1/4’’
材質: 黃銅
螺紋連接形式: NPT FLARE 坡口連接 卡口連接
工作壓力: 1,5000psi(104bar)

EATON Hansen 600 Series系列氧氣快速接頭
Hansen 600/700 series gas-welding couplings
PDF資料下載

特點和優勢

- 球形鎖
- 手動操作
- 不可互相公頭設計防止誤操作
- 套筒以不同顏色來區分不同系列：600系列套筒為綠色，配合氧氣使用; 700系列套筒為紅色，配合乙炔使用
- 母頭產品編號帶有UL前綴的母頭為在其特定用途上通過UL安全認證的
- 母頭產品編號帶有UL前綴或SL后綴的母頭配有套筒鎖以防止意外斷開
- 使用坡口軟管連接的母頭不在UL安全認證體系范圍內
- 600系列和700系列接頭可以用于處理壓縮空氣和其它氣體

標準材質：

母頭
- 黃銅主體
- 黃銅單向閥
- 附有顏色的黃銅套筒
綠色 600系列
紅色 700系列
- 丁晴橡膠密封圈NBR
- 不銹鋼彈簧
- 不銹鋼球鎖

公頭
- 黃銅
配件
- 防塵帽和防塵塞

用途和市場

- 呼吸設備
- 系列 600 接頭不能用于壓力超過 100 psig 的氧氣。
- 焊接
- 船廠
- 系列 700接頭不能用于壓力超過 15 psig 的乙炔。
- 一般氣動
- 建筑
- 一氧化氮

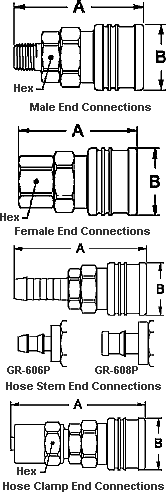

Series 600 - Sockets	Hansen
Coupling Category
One-Way Couplings
Male End Connections Female End Connections Part No. - Brass Thread Dimensions Part No. - Brass Thread Dimensions Standard Oxygen Service Size A B HEX Standard Oxygen Service Size A B HEX GR-601 UL-601 1/8-27 NPTF 1.94 1.00 0.69 GR-600 UL-600 1/8-27 NPTF 1.78 1.00 0.69 GR-603 UL-603 1/4-18 NPTF 2.09 1.00 0.69 GR-602 UL-602 1/4-18 NPTF 2.00 1.00 0.69 GR-604R UL-604R 9/16-18 1.97 1.00 0.69 GR-604 UL-604 3/8-18 NPTF 2.06 1.00 0.69 GR-605 UL-605 3/8-18 NPTF 2.09 1.00 0.69 GR-605R UL-605R 9/16-18 2.00 1.00 0.69 GR-600-43 UL-600-43 7/16-20* 2.03 1.00 0.69             GR-600-63 UL-600-63 5/8-18* 2.16 1.00 0.69             Hose Stem End Connections Hose Clamp End Connections Part No. - Brass Hose Dimensions Part No. - Brass Hose Dimensions Standard Oxygen Service I.D. A B Standard Oxygen Service I.D. O.D. A B HEX GR-606 GR-606-SL 1/4" 2.53 1.00 GR-6-0A0 3/16" 7/16" 2.56 1.00 0.56 GR-606P GR-606P-SL 1/4" 2.31 1.00 GR-6-0A3 3/16" 1/2" 2.56 1.00 0.63 GR-607 GR-607-SL 5/16" 2.53 1.00 GR-6-0B1 1/4" 15/32" 2.62 1.00 0.63 GR-608 GR-608-SL 3/8" 2.52 1.00 GR-6-0B3 GR-6-0B3-SL 1/4" 1/2" 2.62 1.00 0.63 GR-608P 3/8" 2.41 1.00 GR-6-0B5 GR-6-0B5-SL 1/4" 9/16" 2.62 1.00 0.69           GR-6-0B7 GR-6-0B7-SL 1/4" 5/8" 2.62 1.00 0.75           GR-6-0B9 1/4" 11/16" 2.62 1.00 0.81           GR-6-0C5 5/16" 9/16" 2.69 1.00 0.69           GR-6-0C7 5/16" 5/8" 2.69 1.00 0.75           GR-6-0C9 5/16" 11/16" 2.69 1.00 0.81           GR-6-0D7 3/8" 5/8" 2.75 1.00 0.75           GR-6-0D9 3/8" 11/16" 2.75 1.00 0.81           GR-6-0D11 3/8" 3/4" 2.75 1.00 0.88 * 45 Male Flare R.H. Thread - 30 Female Flare R.H. Thread - Inverted Flare For use with push-on style hose. All dimensions in inches.

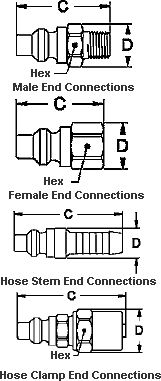

Series 600 - Plugs	Hansen
Coupling Category
One-Way Couplings
Male End Connections Female End Connections Part No. Thread Dimensions Part No. Thread Dimensions Brass Size C D HEX Brass Size C D HEX 01A 1/8-27 NPTF 1.41 0.63 0.56 00A 1/8-27 NPTF 1.22 0.63 0.56 03A 1/4-18 NPTF 1.56 0.63 0.56 02A 1/4-18 NPTF 1.41 0.77 0.69 04-R 9/16-18 1.41 0.63 0.56 05-R 9/16-18 1.38 0.77 0.69 Hose Stem End Connections Hose Clamp End Connections Part No. Hose I.D. Dimensions Part No. Hose Dimensions Brass C D Brass I.D. O.D. C D HEX 07A 1/4" 2.03 0.56 6-B3 1/4" 1/2" 2.13 0.70 0.63 08A 5/16" 2.03 0.56 6-B5 1/4" 9/16" 2.13 0.77 0.69 09A 3/8" 2.04 0.56 6-B7 1/4" 5/8" 2.13 0.84 0.75         6-B9 1/4" 11/16" 2.13 0.91 0.81         6-D5 3/8" 9/16" 2.25 0.77 0.69         6-D7 3/8" 5/8" 2.25 0.84 0.75         6-D9 3/8" 11/16" 2.25 0.91 0.81         6-D11 3/8" 3/4" 2.25 0.98 0.88 R.H. Thread - 30 Female Flare R.H. Thread - Inverted Flare. All dimensions in inches.

600/700系列

Eaton 的 600/700 系列快換接頭設計用于氧乙炔服務，600/700 系列也能夠用于壓縮空氣和其他氣體用途。

產品特征

- 彩色編碼套用來便于識別：
- 符合 OSHA 標準
- 非可互換設計，防止管路交叉 -600 綠，-700 紅
- 標準本體材料：黃銅
- 設計用于壓縮空氣和其他
- 標準密封材料：丁腈橡膠氣體用途

用途和市場
- 呼吸設備
- 系列 600 接頭不能用于壓力超過 100 psig 的氧氣。
- 焊接
- 船廠
- 系列 700接頭不能用于壓力超過 15 psig 的乙炔。
- 一般氣動
- 建筑
- 一氧化氮

性能參數

系列本體規格最高工作壓力 最低爆破壓力額定流量
(in) (bar) (psi) (bar) (psi) (lpm) (scfm)
600 & 700 1/4 103 1,500 412 6,000 595 21
用途和市場 流量數據
- 呼吸設備 - 系列 600 接頭不能用于壓

- 焊接 力超過 100 psig 的氧氣。

- 船廠 - 系列 700接頭不能用于壓

- 一般氣動 力超過 15 psig 的乙炔。

- 建筑

- 一氧化氮

帶有套筒鎖特征的系列 600 和 700 接頭符合 OSHA 標準要求*，該標準稱：接頭應當是一種通過直接拉動（無旋轉運動）是無法打開或斷開的類型。
*帶有套筒鎖特征的系列 600和 700接頭符合 O.S.H.A.標準要求， Sec. 1915.35 (f)(5), 1916.35 (f)(5), 1917.35 (f)(5),和 1926.350 (f)(5)。
..
氧氣增加可燃性，火災和爆炸可能會導致嚴重的人身傷害或死亡。一定要針對您的應用場合選擇合適的接頭，并且在規定的使用壓力范圍內使用。 ..

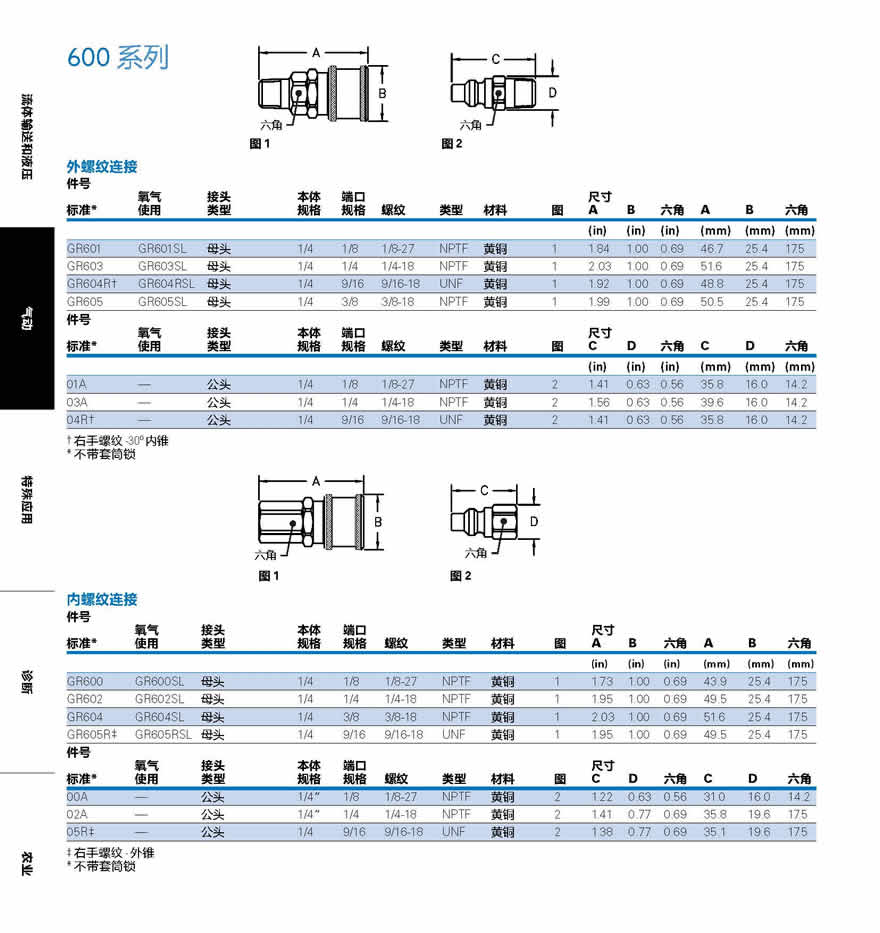

600 系列
..

..

圖 1圖 2
外螺紋連接

件號氧氣接頭本體端口尺寸標準* 使用類型規格規格螺紋類型材料圖 A B 六角 A B 六角
(in) (in) (in) (mm) (mm) (mm)
GR601 GR601SL 母頭 1/4 1/8 1/8-27 NPTF 黃銅 1 1.84 1.00 0.69 46.7 25.4 17.5
GR603 GR603SL 母頭 1/4 1/4 1/4-18 NPTF 黃銅 1 2.03 1.00 0.69 51.6 25.4 17.5
GR604R. GR604RSL 母頭 1/4 9/16 9/16-18 UNF 黃銅 1 1.92 1.00 0.69 48.8 25.4 17.5
GR605 GR605SL 母頭 1/4 3/8 3/8-18 NPTF 黃銅 1 1.99 1.00 0.69 50.5 25.4 17.5
件號
氧氣 接頭 本體 端口 尺寸
標準* 使用 類型 規格 規格 螺紋 類型 材料 圖 C D 六角 C D 六角

(in) (in) (in) (mm) (mm) (mm)
01A —公頭 1/4 1/8 1/8-27 NPTF 黃銅 2 1.41 0.63 0.56 35.8 16.0 14.2
03A —公頭 1/4 1/4 1/4-18 NPTF 黃銅 2 1.56 0.63 0.56 39.6 16.0 14.2
04R. —公頭 1/4 9/16 9/16-18 UNF 黃銅 2 1.41 0.63 0.56 35.8 16.0 14.2
.右手螺紋 -30o 內錐

*
不帶套筒鎖

圖 1 圖 2
內螺紋連接件號氧氣標準* 使用 接頭類型 本體規格 端口規格 螺紋 類型 材料 圖 尺寸 A B 六角 A B 六角

(in) (in) (in) (mm) (mm) (mm)
GR600 GR600SL 母頭 1/4 1/8 1/8-27 NPTF 黃銅 1 1.73 1.00 0.69 43.9 25.4 17.5
GR602 GR602SL 母頭 1/4 1/4 1/4-18 NPTF 黃銅 1 1.95 1.00 0.69 49.5 25.4 17.5
GR604 GR604SL 母頭 1/4 3/8 3/8-18 NPTF 黃銅 1 2.03 1.00 0.69 51.6 25.4 17.5
GR605R. GR605RSL 母頭 1/4 9/16 9/16-18 UNF 黃銅 1 1.95 1.00 0.69 49.5 25.4 17.5
件號
氧氣 接頭 本體 端口 尺寸
標準* 使用 類型 規格 規格 螺紋 類型 材料 圖 C D 六角 C D 六角

00A —公頭 1/4” 1/8 1/8-27 NPTF 黃銅 2 1.22 0.63 0.56 31.0 16.0 14.2
02A —公頭 1/4” 1/4 1/4-18 NPTF 黃銅 2 1.41 0.77 0.69 35.8 19.6 17.5
05R. —公頭 1/4 9/16 9/16-18 UNF 黃銅 2 1.38 0.77 0.69 35.1 19.6 17.5
.右手螺紋 -外錐

*
不帶套筒鎖
600 系列
GR608P

圖 1 圖 2圖 1A
軟管插入式連接
件號氧氣接頭本體軟管尺寸標準* 使用類型規格內徑材料圖 A B A B
(in) (in) (mm) (mm)
GR606 GR606SL 母頭 1/4 1/4 黃銅 1 2.47 1.00 62.74 25.40
GR606P§ GR606PSL§ 母頭 1/4 1/4 黃銅 1, 1A 2.24 1.00 56.90 25.40
GR607 GR607SL 母頭 1/4 5/16 黃銅 1 2.47 1.00 62.74 25.40
GR608 GR608SL 母頭 1/4 3/8 黃銅 1 2.47 1.00 62.74 25.40
GR608P§ — 母頭 1/4 3/8 黃銅 1, 1A 2.31 1.00 58.67 25.40
件號標準* 氧氣使用 接頭類型 本體規格 軟管內徑 材料 圖 尺寸 C D C D
(in) (in) (mm) (mm)
07A —公頭 1/4 1/4 黃銅 2 2.03 0.56 51.56 14.22
08A —公頭 1/4 5/16 黃銅 2 2.03 0.56 51.56 14.22
09A —公頭 1/4 3/8 黃銅 2 2.04 0.56 51.82 14.22

§用于插鎖式軟管
* 不帶套筒鎖
* 不帶套筒鎖
.左手螺紋 -內錐
* 不帶套筒鎖

圖 1 圖 2
軟管扣壓式連接
件號
氧氣 接頭 本體 軟管 軟管 尺寸
標準* 使用 類型 規格 內徑 外徑材料 圖 A B 六角 A B 六角

(in) (in) (in) (mm) (mm) (mm)
GR60B3 GR60B3SL 母頭 1/4 1/4 1/2 黃銅 1 2.56 1.00 0.63 65.0 25.4 16.0
GR60B5 GR60B5SL 母頭 1/4 1/4 9/16 黃銅 1 2.56 1.00 0.69 65.0 25.4 17.5
GR60B7 GR60B7SL 母頭 1/4 1/4 5/8 黃銅 1 2.56 1.00 0.75 65.0 25.4 19.1
GR60C5 — 母頭 1/4 5/16 9/16 黃銅 1 2.62 1.00 0.69 66.5 25.4 17.5
GR60D7 — 母頭 1/4 3/8 5/8 黃銅 1 2.68 1.00 0.75 68.1 25.4 19.1
GR60D9 — 母頭 1/4 3/8 11/16 黃銅 1 2.68 1.00 0.81 68.1 25.4 20.6
GR60D11 — 母頭 1/4 3/8 3/4 黃銅 1 2.68 1.00 0.88 68.1 25.4 22.4
件號標準* 氧氣使用 接頭類型 本體規格 軟管內徑 軟管外徑 材料 圖 尺寸 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm)
6B3 —公頭 1/4 1/4 1/2 黃銅 2 2.13 0.70 0.63 54.1 17.8 16.0
6B5 —公頭 1/4 1/4 9/16 黃銅 2 2.13 0.77 0.69 54.1 19.6 17.5
6B7 —公頭 1/4 1/4 5/8 黃銅 2 2.13 0.84 0.75 54.1 21.3 19.1
6D7 —公頭 1/4 3/8 5/8 黃銅 2 2.25 0.84 0.75 57.2 21.3 19.1
6D9 —公頭 1/4 3/8 11/16 黃銅 2 2.25 0.91 0.81 57.2 23.1 20.6
6D11 —公頭 1/4 3/8 3/4 黃銅 2 2.25 0.98 0.88 57.2 24.9 22.4

700系列

圖 1 圖 2
外螺紋連接
件號
乙炔 接頭 本體 端口 尺寸
標準* 使用 類型 規格 規格 螺紋 類型 材料 圖 A B 六角 A B 六角

(in) (in) (in) (mm) (mm) (mm)
RD701 — 母頭 1/4 1/8 1/8-27 NPTF 黃銅 1 1.85 1.00 0.69 47.0 25.4 17.5
RD703 RD703SL 母頭 1/4 1/4 1/4-18 NPTF 黃銅 1 2.04 1.00 0.69 51.8 25.4 17.5
RD704L. RD704LSL 母頭 1/4 9/16 9/16-18 UNF 黃銅 1 1.93 1.00 0.69 49.0 25.4 17.5
RD705 RD705SL 母頭 1/4 3/8 3/8-18 NPTF 黃銅 1 2.00 1.00 0.69 50.8 25.4 17.5
件號標準* 乙炔使用 接頭類型 本體規格 端口規格 螺紋 類型 材料 圖 尺寸 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm)
A1 —公頭 1/4 1/8 1/8-27 NPTF 黃銅 2 1.47 0.63 0.56 37.3 16.0 14.2
A3P —公頭 1/4 1/4 1/4-18 NPTF 黃銅 2 1.63 0.63 0.56 41.4 16.0 14.2
A4L. —公頭 1/4 9/16 9/16-18 UNF 黃銅 2 1.50 0.63 0.56 38.1 16.0 14.2

圖 1 圖 2
內螺紋連接件號乙炔標準* 使用 接頭類型 本體規格 端口規格 螺紋 類型 材料 圖 尺寸 A B 六角 A B 六角

(in) (in) (in) (mm) (mm) (mm)
RD700 RD700SL 母頭 1/4 1/8 1/8-27 NPTF 黃銅 1 1.74 1.00 0.69 44.2 25.4 17.5
RD702 RD702SL 母頭 1/4 1/4 1/4-18 NPTF 黃銅 1 1.96 1.00 0.69 49.8 25.4 17.5
RD704 RD704SL 母頭 1/4 3/8 3/8-18 NPTF 黃銅 1 2.04 1.00 0.69 51.8 25.4 17.5
RD705L. RD705LSL 母頭 1/4 9/16 9/16-18 UNF 黃銅 1 1.96 1.00 0.69 49.8 25.4 17.5
件號標準* 乙炔使用 接頭類型 本體規格 端口規格 螺紋 類型 材料 圖 尺寸 C D 六角 C D 六角

A2 —公頭 1/4 1/4-18 NPTF 黃銅 2 1.46 0.77 0.69 37.1 19.6 17.5
A5L. —公頭 1/4 9/16-18 UNF 黃銅 2 1.38 0.77 0.69 35.1 19.6 17.5
.右手螺紋 -外錐

* 不帶套筒鎖
700系列
RD706P
RD708P

圖 2 圖 1A
軟管插入式連接
件號乙炔接頭本體軟管尺寸標準* 使用類型規格內徑材料圖 A B A B
圖 1
(in) (in) (mm) (mm)
RD706 RD706SL 母頭 1/4 1/4 黃銅 1 2.48 1.00 63.0 25.4
RD706P§ —母頭 1/4 1/4 黃銅 1 2.25 1.00 57.2 25.4
RD707 RD707SL 母頭 1/4 5/16 黃銅 1 2.48 1.00 63.0 25.4
RD708 RD708SL 母頭 1/4 3/8 黃銅 1 2.48 1.00 63.0 25.4
RD708P —母頭 1/4 3/8 黃銅 1 2.32 1.00 58.9 25.4
件號
乙炔 接頭 本體 軟管 尺寸
標準* 使用 類型 規格 內徑 材料 圖 C D C D

(in) (in) (mm) (mm)
A7 —公頭 1/4 1/4 黃銅 2 2.00 0.56 50.8 14.2
A8 —公頭 1/4 5/16 黃銅 2 2.06 0.56 52.3 14.2
A9 —公頭 1/4 3/8 黃銅 2 2.10 0.56 53.3 14.2
§用于插鎖式軟管
* 不帶套筒鎖

圖 1 圖 2
軟管扣壓式連接件號乙炔標準* 使用 接頭類型 本體規格 軟管內徑 軟管外徑 材料 圖 尺寸 A B 六角 A B 六角

(in) (in) (in) (mm) (mm) (mm)
件號
乙炔 接頭 本體 軟管 軟管 尺寸
標準* 使用 類型 規格 內徑 外徑 材料 圖 C D 六角 C D 六角

(in) (in) (in) (mm) (mm) (mm)
7B3 —公頭 1/4 1/4 1/2 黃銅 2 2.19 0.70 0.63 55.6 17.8 16.0
7B7 — 公頭 1/4 1/4 5/8 黃銅 2 2.19 0.84 0.75 55.6 21.3 19.1
* 不帶套筒鎖
