Pneumatic Couplings, Series 3000 & 4000 & 5000 & 6000
Pneumatic Couplings, Series 3000 & 4000 & 5000 & 6000

Industrial連接標準鍵鎖快速接頭設計用于處理壓縮空氣、煤氣和流體。主體尺寸1/4''、3/8''、1/2‘’和3/4‘’。3000/4000/5000/6000 Industrial接頭標準。 該系列是Tuthill獨創的自動快速氣動接頭.這個系列的產品全部以黃銅制成,構造非常牢固.它也是Industrial接頭標準連接. 應用: 該系列通常應用于工業設備的維護和保養上,各類壓縮空氣,氣體,流體都能使用。

Hansen Series 5000系列快速接頭 Hansen 5000 series air-line couplings
Industrial連接標準

主體尺寸:
1/4’’ 3/8’’ 1/2’’ 3/4’’
材質:
黃銅
螺紋連接形式:
NPT BSP
工作壓力:
3000系列:2,000psi(138bar)
4000系列:1,000psi(70bar)
5000系列:500psi(35bar)
6000系列:220psi(15bar)

特點和優勢：
- HANSEN漢森原創設計的自動單向關斷接頭（已成為美國行業標準）
- 堅實耐用
- 簡便、自動，快插式連接的設計，使得管道能在瞬間接通和斷開，且母頭一端的管線能自動關斷
- 1/4''和1/2‘’母頭適用于MIL-C-4109公頭
- 套筒鎖可備選，以防止意外斷開
- 多種密封圈和單向閥材質可供選擇

標準材質
母頭
- 主體為黃銅
- 鍍鋅鋼單向閥
- 丁晴橡膠密封圈 NBR
- 不銹鋼彈簧
- 不銹鋼鍵鎖

公頭
- 鍍鋅鋼、表層硬化
- 黃銅
- 不銹鋼 常規僅3000系列

配件
- 防塵帽和防塵塞

Series 5000 - Sockets	Hansen
Coupling Category
One-Way Couplings

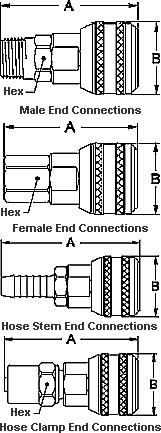

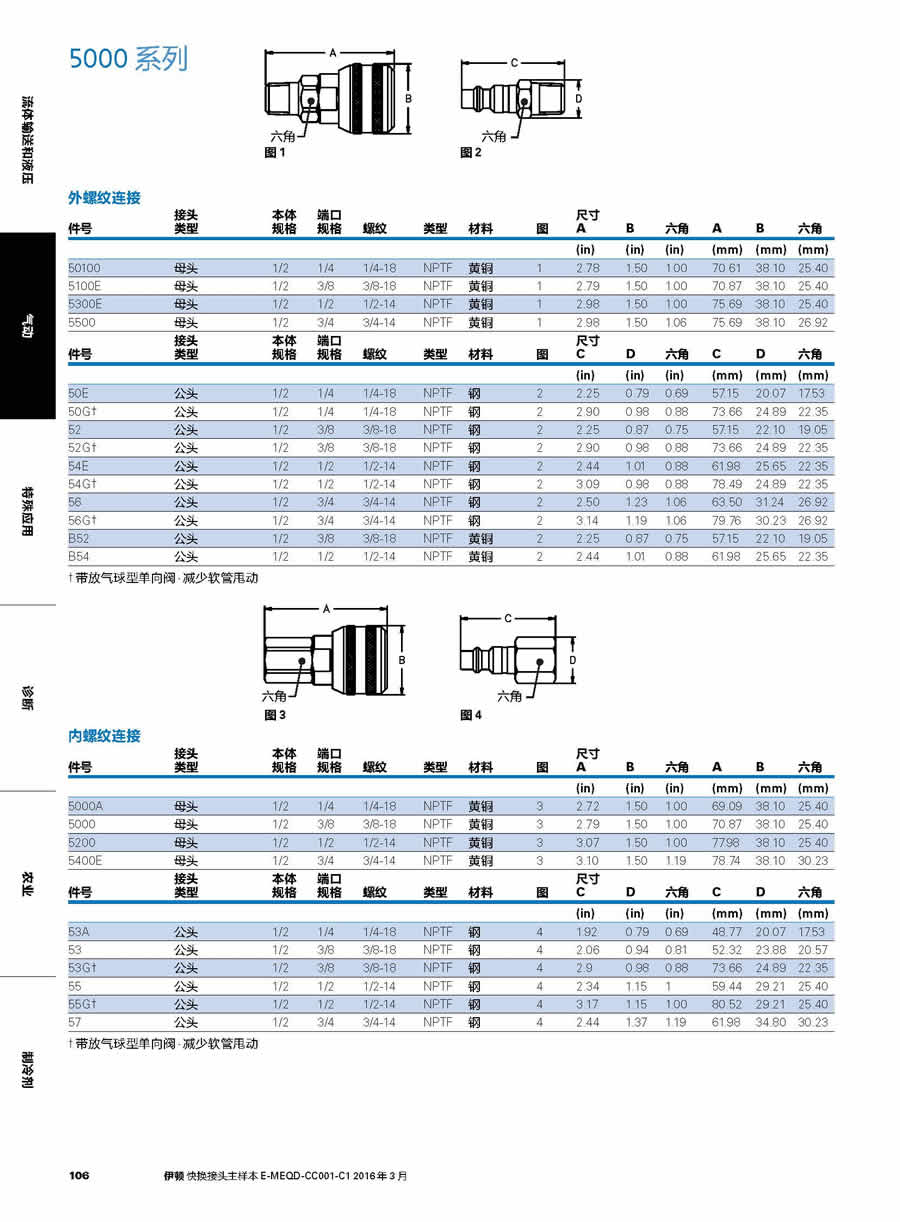

Male End Connections Female End Connections Part No. Thread Dimensions Part No. Thread Dimensions Brass Size A B HEX Brass Size A B HEX 50100 1/4-18 NPTF 2.78 1.50 1.00 5000-A 1/4-18 NPTF 2.72 1.50 1.00 5100 3/8-18 NPTF 2.79 1.50 1.00 5000 3/8-18 NPTF 2.79 1.50 1.00 5300 1/2-14 NPTF 2.98 1.50 1.00 5200 1/2-14 NPTF 3.07 1.50 1.00 5500 3/4-14 NPTF 2.98 1.50 1.06 5400 3/4-14 NPTF 3.10 1.50 1.19 Hose Stem End Connections Hose Clamp End Connections Part No. Hose I.D. Dimensions Part No. Hose Dimensions Brass A B Brass I.D. O.D. A B HEX 50400 1/4" 3.26 1.50 5-SD5 3/8" 9/16" 3.50 1.50 0.69 50500 5/16" 3.29 1.50 5-SD7 3/8" 5/8" 3.50 1.50 0.75 5700 3/8" 3.33 1.50 5-SD9 3/8" 11/16" 3.50 1.50 0.81 5800 1/2" 3.25 1.50 5-SD11 3/8" 3/4" 3.50 1.50 0.88 5900 3/4" 4.10 1.50 5-SD13 3/8" 13/16" 3.50 1.50 0.94         5-SD15 3/8" 7/8" 3.50 1.50 1.00         5-SP13 1/2" 13/16" 4.10 1.50 0.94         5-SP15 1/2" 7/8" 4.10 1.50 1.00         5-SP17 1/2" 15/16" 4.10 1.50 1.06         5-SP19 1/2" 1" 4.10 1.50 1.13         5-SR23 3/4" 1-1/8" 4.23 1.50 1.25         5-SR25 3/4" 1-3/16" 4.23 1.50 1.31         5-SR27 3/4" 1-1/4" 4.23 1.50 1.38 All dimensions in inches.

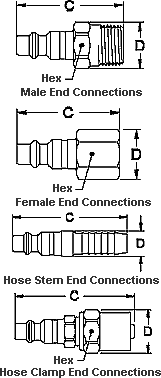

Series 5000 - Plugs	Hansen
