EATON Hasen 2HKIG / 2HKIL series 快速接頭
Eaton伊頓 HANSEN 2-HKIG和2-HKIL不銹鋼氣動快速接頭
PDF資料下載

Hasen 2HKIG / 2HKIL series系列不銹鋼快速接頭用于處理各種流體和氣體。他們的功能完全相同，但是不能互換使用。他們可用于需要避免管線誤插的領域。Eaton的 2HKIG/2HKIL系列不銹鋼接頭能夠用于各種液體和氣體，它們?cè)诠δ苌鲜窍嗤�的，但是不能互換，它們能夠用于必須避免交叉管路的應用場合。 Eaton's 2HKIG/2HKIL Series stainless steel couplings can be used with various liquids and gases. They are functionally identical, but do not interchange. They can be used where it is necessary to avoid crossing lines.

Hasen 2HKIG / 2HKIL series不銹鋼氣動快速接頭

特點和優勢

- 金屬球形鎖
- 手動連接，
- 不可互換使用
- 主體尺寸1/4''
- 全不銹鋼結構
- 母頭可提供90度右彎接口


標準材質
- 不銹鋼主體、單向閥和套筒
- 不銹鋼彈簧、鋼球和扣環
- 丁晴橡膠密封圈NBR
- 母頭識別環
2HKIG 白色塑料
2HKIL 黑色塑料

選件 密封件：特氟龍 氟橡膠 三元乙丙橡膠
配件 防塵塞和防塵帽

用途和市場

- 化學
- 食品和飲料
- 軍事
- 航天

Eaton伊頓 HANSEN 2-HKIG快速接頭
Hansen 2HKIG/2HKIL series non-interchange couplings

Series 2-HKIG	Hansen
Coupling Category
Two-Way Couplings
Sockets Plugs Male End Connections Part No. Thread Dimensions Part No. Thread Dimensions Size A B HEX Steel Size C D HEX 2-HIG10 1/8-27 NPTF 2.18 1.06 0.81 2-KIG-F15 1/4-18 NPTF 1.98 1.01 0.69 2-HIG15 1/4-18 NPTF 2.31 1.06 0.81 2-KIG-F20 3/8-18 NPTF 1.98 1.01 0.69 2-HIG20 3/8-18 NPTF 2.31 1.06 0.81           2-HIG720 7/16-20* 2.27 1.06 0.81           2-HIG-LLRA720 7/16-20* 2.09 1.06           Female End Connections Part No. Thread Dimensions Part No. Thread Dimensions Size A B HEX Steel Size C D HEX 2-HIG11 1/8-27 NPTF 2.18 1.06 0.81 2-KIG-F16 1/4-18 NPTF 1.84 1.01 0.69 2-HIG16 1/4-18 NPTF 2.26 1.06 0.81 2-KIG-F720 7/16-20* 1.61 1.01 0.69           2-KIG-F 9/16-18 1.17 1.01 0.88 * 1/4" SAE Flare Right-Angle End Connection All dimensions in inches.

EATON HANSEN Series 2-HKIL

Description		Photograph
1/4in. Nominal
Coupling Category	Manufacturer
Two-Way Couplings	Hansen
Sockets Plugs Male End Connections Part.No. Thread Dimensions Part.No. Thread Dimensions Size A B HEX Steel Size C D HEX 2-HIL10 1/8-27 NPTF 2.18 1.06 0.81 2-KIL-F15 1/4-18 NPTF 1.98 1.01 0.69 2-HIL15 1/4-18 NPTF 2.31 1.06 0.81 2-KIL-F20 3/8-18 NPTF 1.98 1.01 0.69 2-HIL20 3/8-18 NPTF 2.31 1.06 0.81           2-HIL720 7/16-20* 2.27 1.06 0.81           2-HIL-LLRA720 7/16-20* 2.09 1.06 —           Female End Connections Part.No. Thread Dimensions Part.No. Thread Dimensions Size A B HEX Steel Size C D HEX 2-HIL11 1/8-27 NPTF 2.18 1.06 0.81 2-KIL-F16 1/4-18 NPTF 1.84 1.01 0.69 2-HIL16 1/4-18 NPTF 2.26 1.06 0.81 2-KIL-F720 7/16-20* 1.61 1.01 0.69           2-KIL-F 5/8-18 1.17 1.01 0.88 * 1/4" SAE Flare Right-Angle End Connection All dimensions in inches.

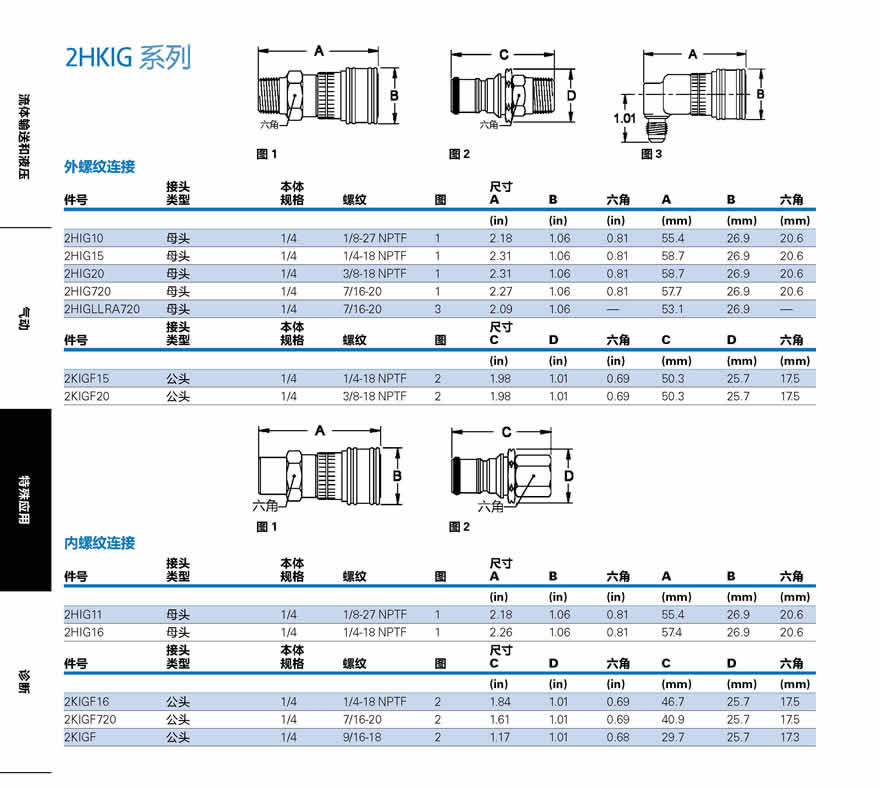

接頭 本體 尺寸
件號 類型 規格 螺紋 圖 A B 六角 A B 六角

(in) (in) (in) (mm) (mm) (mm)
2HIG10 母頭 1/4 1/8-27 NPTF 1 2.18 1.06 0.81 55.4 26.9 20.6
2HIG15 母頭 1/4 1/4-18 NPTF 1 2.31 1.06 0.81 58.7 26.9 20.6
2HIG20 母頭 1/4 3/8-18 NPTF 1 2.31 1.06 0.81 58.7 26.9 20.6
2HIG720 母頭 1/4 7/16-20 1 2.27 1.06 0.81 57.7 26.9 20.6
2HIGLLRA720 母頭 1/4 7/16-20 3 2.09 1.06 — 53.1 26.9 —
件號 接頭類型 本體規格 螺紋 圖 尺寸 C D 六角 C D 六角

(in) (in) (in) (mm) (mm) (mm)
2KIGF15 2KIGF20 內螺紋連接件號 公頭 公頭 接頭類型 1/4 1/4 本體規格圖 1 1/4-18 NPTF 3/8-18 NPTF 螺紋 2 2 圖圖 2 1.98 1.98 尺寸 A 1.01 1.01 B 0.69 0.69 六角 50.3 50.3 A 25.7 25.7 B 17.5 17.5六角

(in) (in) (in) (mm) (mm) (mm)
2HIG11 母頭 1/4 1/8-27 NPTF 1 2.18 1.06 0.81 55.4 26.9 20.6
2HIG16 母頭 1/4 1/4-18 NPTF 1 2.26 1.06 0.81 57.4 26.9 20.6
件號 接頭類型 本體規格 螺紋 圖 尺寸 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm)
2KIGF16 公頭 1/4 1/4-18 NPTF 2 1.84 1.01 0.69 46.7 25.7 17.5
2KIGF720 公頭 1/4 7/16-20 2 1.61 1.01 0.69 40.9 25.7 17.5
2KIGF 公頭 1/4 9/16-18 2 1.17 1.01 0.68 29.7 25.7 17.3

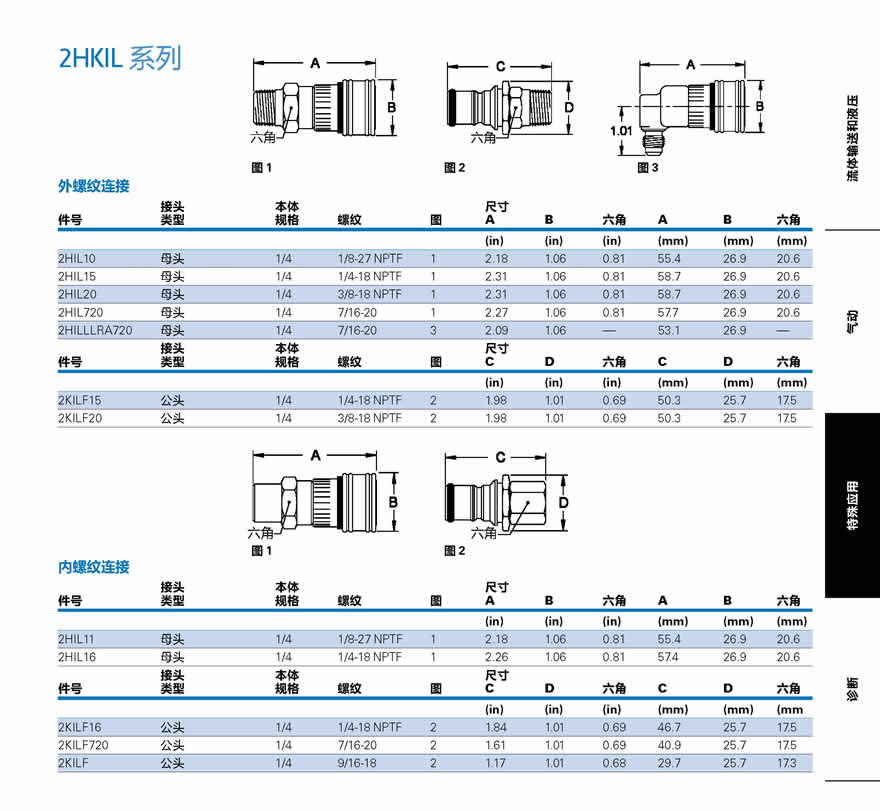

2HKIL 系列

圖 1圖 2圖 3
外螺紋連接
接頭 本體 尺寸
件號 類型 規格 螺紋 圖 A B 六角 A B 六角
(in) (in) (in) (mm) (mm) (mm)
2HIL10 母頭 1/4 1/8-27 NPTF 1 2.18 1.06 0.81 55.4 26.9 20.6
2HIL15 母頭 1/4 1/4-18 NPTF 1 2.31 1.06 0.81 58.7 26.9 20.6
2HIL20 母頭 1/4 3/8-18 NPTF 1 2.31 1.06 0.81 58.7 26.9 20.6
2HIL720 母頭 1/4 7/16-20 1 2.27 1.06 0.81 57.7 26.9 20.6
2HILLLRA720 母頭 1/4 7/16-20 3 2.09 1.06 — 53.1 26.9 —
接頭 本體 尺寸
件號 類型 規格 螺紋 圖 C D 六角 C D 六角

(in) (in) (in) (mm) (mm) (mm)
2KILF15 2KILF20 內螺紋連接件號 公頭 公頭 接頭類型 1/4 1/4 本體規格圖 1 1/4-18 NPTF 3/8-18 NPTF 螺紋 2 2 圖圖 2 1.98 1.98 尺寸 A 1.01 1.01 B 0.69 0.69 六角 50.3 50.3 A 25.7 25.7 B 17.5 17.5六角

(in) (in) (in) (mm) (mm) (mm)
2HIL11 母頭 1/4 1/8-27 NPTF 1 2.18 1.06 0.81 55.4 26.9 20.6
2HIL16 母頭 1/4 1/4-18 NPTF 1 2.26 1.06 0.81 57.4 26.9 20.6
接頭 本體 尺寸
件號 類型 規格 螺紋 圖 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm
2KILF16 公頭 1/4 1/4-18 NPTF 2 1.84 1.01 0.69 46.7 25.7 17.5
2KILF720 公頭 1/4 7/16-20 2 1.61 1.01 0.69 40.9 25.7 17.5
2KILF 公頭 1/4 9/16-18 2 1.17 1.01 0.68 29.7 25.7 17.3
