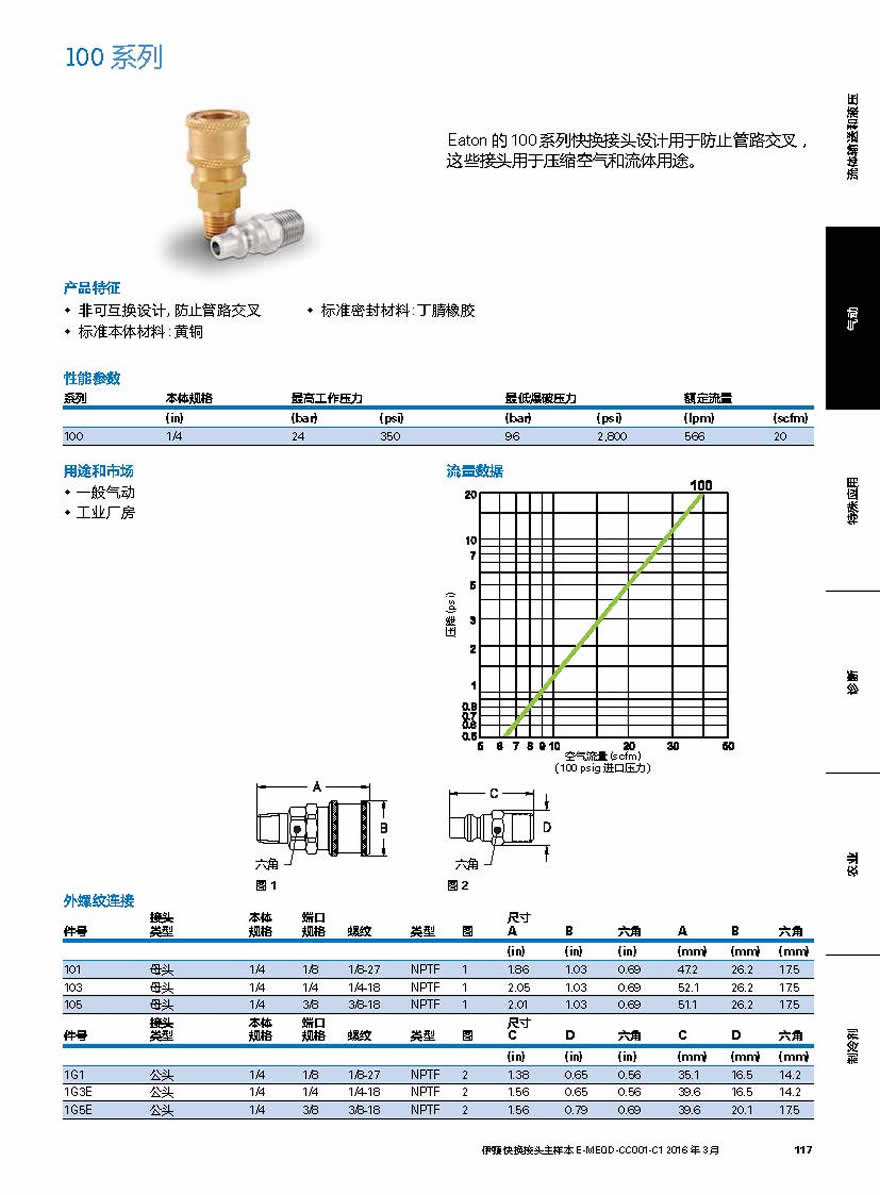

100系列快換接頭

Eaton 的 100系列快換接頭設計用于防止管路交叉，這些接頭用于壓縮空氣和流體用途。

產品特征
- 非可互換設計，防止管路交叉
- 標準密封材料：丁腈橡膠
- 標準本體材料：黃銅

用途和市場
- 一般氣動
- 工業廠房

空氣流量 (scfm)（100 psig 進口壓力）

外螺紋連接接頭本體件號類型規格圖 1 端口規格 螺紋 類型 尺寸圖 A B 六角 A B 六角圖 2
(in) (in) (in) (mm) (mm) (mm)
101母頭 1/4 1/8 1/8-27 NPTF 1 1.86 1.03 0.69 47.2 26.2 17.5
103 母頭 1/4 1/4 1/4-18 NPTF 1 2.05 1.03 0.69 52.1 26.2 17.5
105 母頭 1/4 3/8 3/8-18 NPTF 1 2.01 1.03 0.69 51.1 26.2 17.5
接頭本體件號類型規格 端口規格 螺紋 類型 尺寸圖 C D 六角 C D 六角

(in) (in) (in) (mm) (mm) (mm)
1G1 公頭 1/4 1/8 1/8-27 NPTF 2 1.38 0.65 0.56 35.1 16.5 14.2
1G3E 公頭 1/4 1/4 1/4-18 NPTF 2 1.56 0.65 0.56 39.6 16.5 14.2
1G5E 公頭 1/4 3/8 3/8-18 NPTF 2 1.56 0.79 0.69 39.6 20.1 17.5

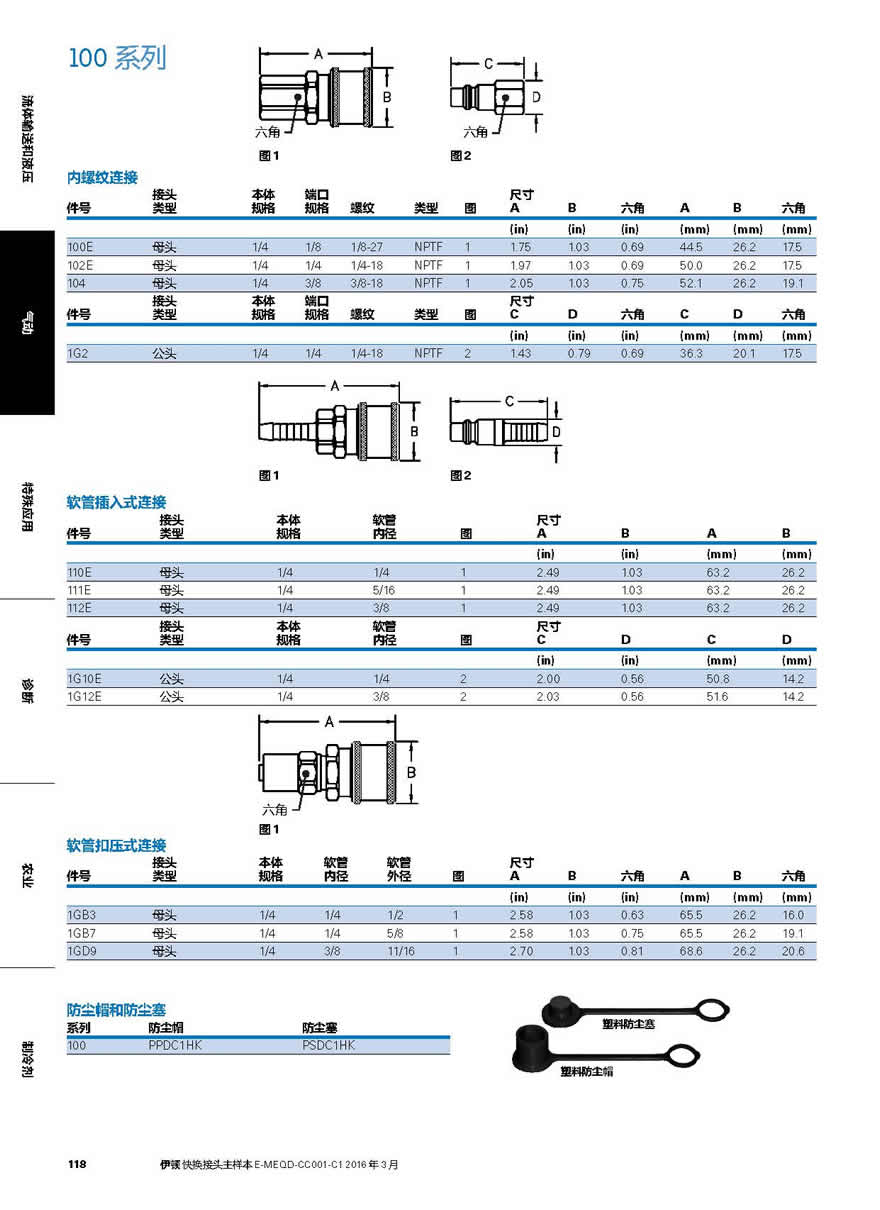

100系列

內螺紋連接接頭本體件號類型規格圖 1 端口規格 螺紋 類型 尺寸圖 A B 六角 A B 六角圖 2
(in) (in) (in) (mm) (mm) (mm)
100E 母頭 1/4 1/8 1/8-27 NPTF 1 1.75 1.03 0.69 44.5 26.2 17.5
102E 母頭 1/4 1/4 1/4-18 NPTF 1 1.97 1.03 0.69 50.0 26.2 17.5
104 母頭 1/4 3/8 3/8-18 NPTF 1 2.05 1.03 0.75 52.1 26.2 19.1
接頭本體件號類型規格 端口規格 螺紋 類型 尺寸圖 C D 六角 C D 六角

(in) (in) (in) (mm) (mm) (mm)
1G2 公頭 1/4 1/4 1/4-18 NPTF 2 1.43 0.79 0.69 36.3 20.1 17.5

圖 1 圖 2
軟管插入式連接接頭件號類型 本體規格 軟管內徑 圖 尺寸 A B A B

(in) (in) (mm) (mm)
110E 母頭 1/4 1/4 1 2.49 1.03 63.2 26.2
111E 母頭 1/4 5/16 1 2.49 1.03 63.2 26.2
112E 母頭 1/4 3/8 1 2.49 1.03 63.2 26.2
件號 接頭類型 本體規格 軟管內徑 圖 尺寸 C D C D

(in) (in) (mm) (mm)
1G10E 公頭 1G12E 公頭 軟管扣壓式連接接頭件號類型 1/4 1/4 本體規格圖 1 軟管內徑 1/4 3/8 軟管外徑 2 2 圖 2.00 2.03 尺寸 A B 0.56 0.56 六角 A 50.8 51.6 B 14.2 14.2六角

(in) (in) (in) (mm) (mm) (mm)
1GB3 母頭 1/4 1/4 1/2 1 2.58 1.03 0.63 65.5 26.2 16.0
1GB7 母頭 1/4 1/4 5/8 1 2.58 1.03 0.75 65.5 26.2 19.1
1GD9 母頭 1/4 3/8 11/16 1 2.70 1.03 0.81 68.6 26.2 20.6
