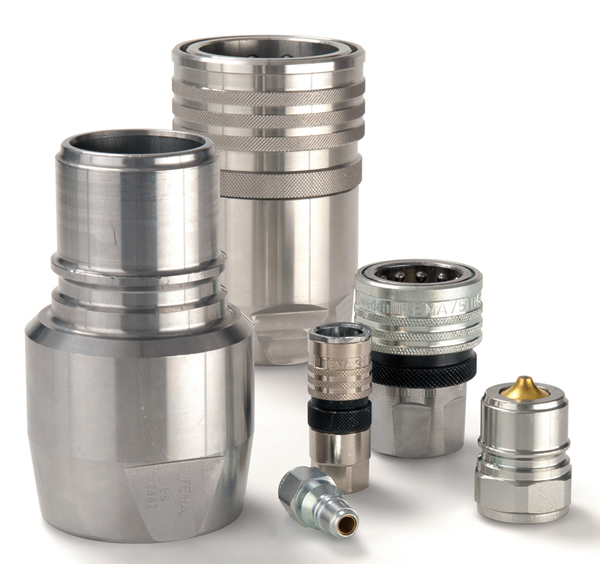

Parker Tema T系列液壓快速接頭
Parker's T Series Hydraulic Quick Coupling
Parker T系列液壓快換接頭，符合派克內部設計結構
Parker T系列液壓快換接頭本體尺寸為 1/8" 到 to 2" ，用于中等壓力液壓應用場合，耐壓可達 450 bar。該系列快換設計符合派克內部設計結構。派克T系列液壓快換，優化了設計，具有壓降低，流量大的特點。該系列快換接頭，目前可供貨形式為雙截止型或者直通型兩種閥芯類型。其中2500系列，可定制為單截止形式。另外，可提供帶背壓釋放器形式，使用這種形式，即使系統壓力達到工作壓力時，陰接頭與陽接頭也能進行順利連接。用于高壓水的應用時，需要特殊定制的快換。
Parker Tema T系列快速接頭 Parker's T Series Hydraulic Quick Coupling
市場：
- 農用機械
- 自動化
- 石油及天然氣
- 過程控制
-- 發電
- 軌道交通
- 市政公共設施
- 安防
- 工業
- 機械工具
- 物料搬運
- 建筑機械
特征/優勢：
- 陰接頭標準本體材料為銅鍍鎳，防腐性能優秀
- 可定制帶背壓釋放器形式
- 標配雙層O形圈，保證密封的安全
- 標配套筒鎖，可防止快換意外斷開
性能特點
連接類型 內螺紋
連接螺紋尺寸 (IN) 1/8 高達 2
最低工作溫度(°C) -25, -30
最高工作溫度 (C) 100, 200
應用類型 中壓
應用：
在液壓應用中，能方便快捷地進行管路斷開或者連接，適用于工業液壓以及行走機械液壓系統
- 拖拉機
- 卡車
- 裝載機
- 軍用設施
- 壓鑄機
LITERATURE AND REFERENCE MATERIALS
- Catalogue Page Parker Tema T-Series
Parker's Hydraulic Quick Coupling Series T is characterised by a low pressure drop and maximum flow capacity. The coupling system is available as a double shut-off or straight through version. The 2500 can be used also as a single shut-off version. Due to the pressure eliminator version for coupling and plug connection is possible up to the operating pressure. Special version for high pressure water is also available.
- Tema T系列快速接頭
密封材料及溫度范圍：丁晴橡膠：碳鋼的標準密封材料，-30℃～+100℃
氟橡膠：316不銹鋼的標準密封材料，-25℃～+200℃
本體材料：碳鋼（陰接頭標準本體材料為銅鍍鎳，某些尺寸可提供碳鋼材料）
316不銹鋼
優勢與優點：符合TEMA標準要求
可選碳鋼及316不銹鋼材料
標配雙層O形圈
標配套筒鎖
陰陽接頭均可選背壓釋放器設計，可在高達工作壓力的背壓下連接快換
Tema T系列 - 陰接頭 銅鍍鎳
型號 |
本體尺寸
inch |
工作壓力bar |
螺紋A |
六角HEX
mm |
總長 L mm |
最大直徑D mm |
2310-QC |
1/8 |
200 |
G 1/8 |
15 |
38 |
18 |
2310 NPT |
1/8 |
200 |
1/8-27NPTF |
15 |
38 |
18 |
2510-QC |
1/4 |
450 |
G 1/4 |
21 |
64 |
25 |
2510 NPT |
1/4 |
450 |
1/4-18NPTF |
21 |
64 |
25 |
3810 |
3/8 |
350 |
G 3/8 |
24 |
60 |
34 |
3810 NPT |
3/8 |
350 |
3/8-18NPTF |
24 |
60 |
34 |
5010 |
1/2 |
300 |
G 1/2 |
30 |
65 |
40 |
5010 NPT |
1/2 |
300 |
1/2-14NPTF |
30 |
65 |
40 |
7510 |
3/4 |
280 |
G 3/4 |
38 |
73 |
52 |
7510 NPT |
3/4 |
280 |
3/4-14NPTF |
38 |
73 |
52 |
10010 |
1 |
250 |
G 1 |
45 |
88 |
62 |
10010 NPT |
1 |
250 |
1-11 1/2NPTF |
45 |
88 |
62 |
15010-QC |
1 1/2 |
200 |
G 1 1/2 |
60 |
112 |
73 |
15010 NPT |
1 1/2 |
200 |
1 1/2-11 1/2NPTF |
60 |
112 |
73 |
20010-QC |
2 |
180 |
G 2 |
75 |
144 |
90 |
銅鍍鎳，帶背壓釋放器
型號 |
本體尺寸
inch |
工作壓力bar |
螺紋A |
六角HEX
mm |
總長 L mm |
最大直徑D mm |
3811 |
3/8 |
350 |
G 3/8 |
24 |
60 |
34 |
3811 NPT |
3/8 |
350 |
3/8-18NPTF |
24 |
60 |
34 |
5011 |
1/2 |
300 |
G 1/2 |
30 |
65 |
40 |
5011 NPT |
1/2 |
300 |
1/2-14NPTF |
30 |
65 |
40 |
7511 |
3/4 |
280 |
G 3/4 |
38 |
73 |
52 |
7511 NPT |
3/4 |
280 |
3/4-14NPTF |
38 |
73 |
52 |
10011 |
1 |
250 |
G 1 |
45 |
88 |
62 |
10011 NPT |
1 |
250 |
1-11 1/2NPTF |
45 |
88 |
62 |
15011-QC |
1 1/2 |
200 |
G 1 1/2 |
60 |
112 |
73 |
15011 NPT |
1 1/2 |
200 |
1 1/2-11 1/2NPTF |
60 |
112 |
73 |
316不銹鋼
型號 |
本體尺寸
inch |
工作壓力bar |
螺紋A |
六角HEX
mm |
總長 L mm |
最大直徑D mm |
2310 RV |
1/8 |
200 |
G 1/8 |
15 |
38 |
18 |
2510 RV |
1/4 |
250 |
G 1/4 |
21 |
64 |
25 |
2510 RVNPT |
1/4 |
250 |
1/4-18NPTF |
21 |
64 |
25 |
3810 RV |
3/8 |
300 |
G 3/8 |
24 |
60 |
34 |
3810 RVNPT |
3/8 |
300 |
3/8-18NPTF |
24 |
60 |
34 |
5010 RV |
1/2 |
300 |
G 1/2 |
30 |
65 |
40 |
5010 RVNPT |
1/2 |
300 |
1/2-14NPTF |
30 |
65 |
40 |
7510 RV |
3/4 |
250 |
G 3/4 |
38 |
73 |
52 |
7510 RVNPT |
3/4 |
250 |
3/4-14NPTF |
38 |
73 |
52 |
10010 RV |
1 |
250 |
G 1 |
45 |
88 |
62 |
10010 RVNPT |
1 |
250 |
1-11 1/2NPTF |
45 |
88 |
62 |
15010 RV |
1 1/2 |
150 |
G 1 1/2 |
60 |
112 |
73 |
15010 RVNPT |
1 1/2 |
150 |
1 1/2-11 1/2NPTF |
60 |
112 |
73 |
20010 RV |
2 |
120 |
G 2 |
75 |
144 |
90 |
316不銹鋼，帶背壓釋放器
型號 |
本體尺寸
inch |
工作壓力bar |
螺紋A |
六角HEX
mm |
總長 L mm |
最大直徑D mm |
3811 RV |
3/8 |
300 |
G 3/8 |
24 |
60 |
34 |
3811 RVNPT |
3/8 |
300 |
3/8-18NPTF |
24 |
60 |
34 |
5011 RV |
1/2 |
300 |
G 1/2 |
30 |
65 |
40 |
5011 RVNPT |
1/2 |
300 |
1/2-14NPTF |
30 |
65 |
40 |
7511 RV |
3/4 |
250 |
G 3/4 |
38 |
73 |
52 |
7511 RVNPT |
3/4 |
250 |
3/4-14NPTF |
38 |
73 |
52 |
10011 RV |
1 |
250 |
G 1 |
45 |
88 |
62 |
10011 RVNPT |
1 |
250 |
1-11 1/2NPTF |
45 |
88 |
62 |
碳鋼
型號 |
本體尺寸
inch |
工作壓力bar |
螺紋A |
六角HEX
mm |
總長 L mm |
最大直徑D mm |
H5010 |
1/2 |
320 |
G 1/2 |
30 |
65 |
40 |
H7510 |
3/4 |
300 |
G 3/4 |
38 |
73 |
52 |
H10010 |
1 |
280 |
G 1 |
45 |
88 |
62 |
碳鋼，帶背壓釋放器
型號 |
本體尺寸
inch |
工作壓力bar |
螺紋A |
六角HEX
mm |
總長 L mm |
最大直徑D mm |
H5011 |
1/2 |
320 |
G 1/2 |
30 |
65 |
40 |
H7511 |
3/4 |
300 |
G 3/4 |
38 |
73 |
52 |
H10011 |
1 |
280 |
G 1 |
45 |
88 |
62 |
Tema T系列 – 陽接頭
碳鋼
型號 |
本體尺寸
inch |
工作壓力bar |
螺紋A |
六角HEX
mm |
總長 L mm |
最大直徑D mm |
2320 |
1/8 |
200 |
G 1/8 |
15 |
36 |
17 |
2320 NPT |
1/8 |
200 |
1/8-27 NPTF |
15 |
36 |
17 |
2520 |
1/4 |
450 |
G 1/4 |
19 |
45 |
21 |
2520 NPT |
1/4 |
450 |
1/4-18NPTF |
19 |
45 |
21 |
3820 |
3/8 |
350 |
G 3/8 |
22 |
42 |
24 |
3820 NPT |
3/8 |
350 |
3/8-18NPTF |
22 |
42 |
24 |
5020 |
1/2 |
320 |
G 1/2 |
27 |
46 |
30 |
5020 NPT |
1/2 |
320 |
1/2-14NPTF |
27 |
46 |
30 |
7520-QC |
3/4 |
300 |
G 3/4 |
36 |
52 |
39 |
7520 NPT |
3/4 |
300 |
3/4-14NPTF |
36 |
52 |
39 |
10020 |
1 |
280 |
G 1 |
46 |
60 |
49 |
10020 NPT |
1 |
280 |
1-11 1/2NPTF |
46 |
60 |
49 |
15020 |
1 1/2 |
200 |
G 1 1/2 |
60 |
107 |
67 |
15020 NPT |
1 1/2 |
200 |
1 1/2-11 1/2NPTF |
60 |
107 |
67 |
20020-QC |
2 |
180 |
G 2 |
75 |
142 |
85 |
碳鋼，帶背壓釋放器
型號 |
本體尺寸
inch |
工作壓力bar |
螺紋A |
六角HEX
mm |
總長 L mm |
最大直徑D mm |
3821 |
3/8 |
350 |
G 3/8 |
22 |
42 |
24 |
3821 NPT |
3/8 |
350 |
3/8-18NPTF |
22 |
42 |
24 |
5021-QC |
1/2 |
320 |
G 1/2 |
27 |
46 |
30 |
5021 NPT |
1/2 |
320 |
1/2-14NPTF |
27 |
46 |
30 |
7521-QC |
3/4 |
300 |
G 3/4 |
36 |
52 |
39 |
7521 NPT |
3/4 |
300 |
3/4-14NPTF |
36 |
52 |
39 |
10021 |
1 |
280 |
G 1 |
46 |
60 |
49 |
10021 NPT |
1 |
280 |
1-11 1/2NPTF |
46 |
60 |
49 |
15021 |
1 1/2 |
200 |
G 1 1/2 |
60 |
107 |
67 |
15021 NPT |
1 1/2 |
200 |
1 1/2-11 1/2NPTF |
60 |
107 |
67 |
316不銹鋼
型號 |
本體尺寸
inch |
工作壓力bar |
螺紋A |
六角HEX
mm |
總長 L mm |
最大直徑D mm |
2320 RV |
1/8 |
200 |
G 1/8 |
15 |
36 |
17 |
2520 RV |
1/4 |
250 |
G 1/4 |
19 |
45 |
21 |
2520 RVNPT |
1/4 |
250 |
1/4-18NPTF |
19 |
45 |
21 |
3820 RV |
3/8 |
300 |
G 3/8 |
22 |
42 |
24 |
3820 RVNPT |
3/8 |
300 |
3/8-18NPTF |
22 |
42 |
24 |
5020 RV |
1/2 |
300 |
G 1/2 |
27 |
46 |
30 |
5020 RVNPT |
1/2 |
300 |
1/2-14NPTF |
27 |
46 |
30 |
7520 RV |
3/4 |
250 |
G 3/4 |
36 |
52 |
39 |
7520 RVNPT |
3/4 |
250 |
3/4-14NPTF |
36 |
52 |
39 |
10020 RV |
1 |
250 |
G 1 |
46 |
60 |
49 |
10020 RVNPT |
1 |
250 |
1-11 1/2NPTF |
46 |
60 |
49 |
15020 RV |
1 1/2 |
150 |
G 1 1/2 |
60 |
107 |
67 |
15020 RVNPT |
1 1/2 |
150 |
1 1/2-11 1/2NPTF |
60 |
107 |
67 |
20020 RV |
2 |
120 |
G 2 |
75 |
142 |
85 |
316不銹鋼
型號 |
本體尺寸
inch |
工作壓力bar |
螺紋A |
六角HEX
mm |
總長 L mm |
最大直徑D mm |
3821 RV |
3/8 |
300 |
G 3/8 |
22 |
42 |
24 |
3821 RVNPT |
3/8 |
300 |
3/8-18NPTF |
22 |
42 |
24 |
5021 RV |
1/2 |
300 |
G 1/2 |
27 |
46 |
30 |
5021 RVNPT |
1/2 |
300 |
1/2-14NPTF |
27 |
46 |
30 |
7521 RV |
3/4 |
250 |
G 3/4 |
36 |
52 |
39 |
7521 RVNPT |
3/4 |
250 |
3/4-14NPTF |
36 |
52 |
39 |
10021 RV |
1 |
250 |
G 1 |
46 |
60 |
49 |
10021 RVNPT |
1 |
250 |
1-11 1/2NPTF |
46 |
60 |
49 |
Tema T系列-防塵蓋
| 陰接頭防塵塞 |
型號 |
本體尺寸 inch |
材質 |
2315-QC |
1/8 |
紅色橡膠 |
2516-QC |
1/4 |
藍色橡膠 |
3816-QC |
3/8 |
藍色橡膠 |
5016-QC |
1/2 |
藍色橡膠 |
7516-QC |
3/4 |
藍色橡膠 |
10016 |
1 |
藍色橡膠 |
15015 |
1 1/2 |
黑色橡膠 |
20015-QC |
2 |
黑色橡膠 |
陽接頭防塵塞 |
型號 |
本體尺寸 inch |
材質 |
125-QC |
1/8 |
紅色橡膠 |
2526-QC |
1/4 |
藍色橡膠 |
3826 |
3/8 |
藍色橡膠 |
5026-QC |
1/2 |
藍色橡膠 |
7526 |
3/4 |
藍色橡膠 |
10026 |
1 |
藍色橡膠 |
15025 |
1 1/2 |
黑色橡膠 |
20025-QC |
2 |
黑色橡膠 |
Markets:
- Agriculture
- Automotive
- Oil & Gas
- Process
- Power Generation
- Transportation
- Vocational & Municipal
- Defense
- Industrial
- Machine Tooling
- Material Handling
- Construction
Features/Benefits:
- Coupling made of brass to avoid corrosion
- Available with pressure eliminator
- Double safety through a double O-ring seal
- Safety locking ring to prevent unintentional uncoupling
Applications:
Easy connection / disconnection in hydraulic systems, both mobile and industrial applications
- Tractors
- Trucks
- Wheel loaders
- Military vehicles
- Presses
