早在 1957 年， NuFlo 公司就成功開發并推出了針 對油田開發和生產的第一款渦輪流量計，此款 流量計使用了碳化鎢硬質合金的軸承和支撐 件，以滿足油田生產的苛刻要求。經過幾十年的現場使用和考驗， NuFlo 公司的渦輪流量計在 耐用性和測量精度等諸多方面的出色表現已獲 得業界的廣泛認可，目前 NuFlo 渦輪流量計廣泛 應用于各地。
NuFlo 公司的渦輪流量計可以就地指示瞬時流量和累計流量。測量介質流經渦輪流量計轉子 時，轉子轉動速度和介質流速成直接的比例關系。通過電磁檢出裝置產生的標準正弦波脈沖信號 可以直接傳送到 NuFlo 公司的流量累計讀取設備或控制系統等設備。
一流的性能基于一流的設計 1. 電磁檢出信號管螺紋接口，標準配置 2. 轉子精確對中且預標定到確定的精度 3. 法蘭、絲扣等標準的或特殊的過程連接方式 4. 導流葉片增加了低流速時的測量性能 5. 導流葉片固定軸用于固定和支撐轉子套件 6. 轉子軸承、軸和止推滾珠均為碳化鎢材質，具 有使用壽命長和免潤滑等特點 7. 鎖緊件方便了流量計維修拆卸 8. 流量計表體為精密加工的整體件，具有堅固耐 用的特點
應用行業 NuFlo 公司可以提供各種聯結方式和各種不同精度的渦輪流量計，典型應用在： 油田注水的流量計量 加熱處理器流量計量 測試或生產用分離器的流量計量 污水井的流量計量 二氧化碳注井的流量計量 蒸汽機組的燃料和給水的流量測量 化工裝車和卸載的流量計量 液態丙烷的流量測量 現場采礦和浸取的流量測量 等等 …
精度 根據流量計的線性特征， NuFlo 渦輪流量計的精度有 “ 標準級 ” 和 “ 工業級 ” 兩個精度等級。標準精度流量 計應可為測量精度要求不太高的場合提供更具性價比的解決方案；高精度等級的流量計應用于等級要求相 對較高的場合。在一定流量范圍內，還可提供更高精度等級（高于 0.5% ）的渦輪流量計。

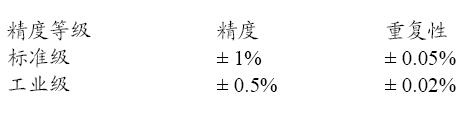

精度等級 精度 重復性 標準級 ± 1% ± 0.05% 工業級 ± 0.5% ± 0.02%
溫度范圍（電磁檢出單元） 溫度范圍 流量計尺寸 -55 to 107°C 3/8” 到 3/4” -55 to 121°C 7/8 到 8” -55 to 232°C 全系列尺寸 大于 232°C 的應用場合，請向 NuFlo 咨詢
認證 CSA 認證的危險區 I 級， A 、 B 、 C 、 D 組， 1 區 可提供符合 NACE MR01-75 要求的產品 EZ-IN 和 1502 WECO 流量計可提供有 CE 標識的產品 ( 符合 PED, 97/23/EC 標準 )
構造材質 流量計表體和葉片： 316L 不銹鋼 轉子： CD-4MCu 軸和軸承：碳化鎢
可選材質： 軸：無粘結劑型碳化鎢，增強對特殊化學流體的抗腐蝕性 軸和軸承：銀焊，以承受高達 290°C 的高溫和化學物質對軸承的侵蝕 轉子：鍍鎳，以增加對化學物質的抗腐蝕（特別是酸性介質對含鐵材質的腐蝕）
優點 高精度和高重復性測量 性價比較高的渦輪流量計測量方案 易于安裝和多種連接方式 免維護特點 在惡劣的使用環境下，很長的使用壽命
流量計尺寸選擇 流量計尺寸的選擇基于安裝流量計管線的瞬時流量，而不是基于管線的尺寸大小，參照 “ 線性流量圖表 ” 可完成流量計尺寸大小的選擇。在超出流量計的額定流量范圍時，流量計仍然可以保證其測量精度，但對 軸承的磨損和壓降的增加會縮短流量計的使用壽命。 NuFlo 渦輪流量計的實際測量流量不超出其額定流量范 圍的 10% 時，不會對流量計造成損壞。
安裝 安裝流量計時，應確保流量計上的流量指示方向和流體流向一致 要求有 10D （ D 指流量計的公稱通經）上游只管段和 5D 下游直管段，且上下游直管段的內徑和流量計的過程連接通經。 截流裝置及控制閥等設備應安裝在流量計下游
管螺紋 溫度等級 250°F (121°C) 450°F (232°C) 螺紋尺寸 1” NPT 1” NPT
過程連接方式 可提供靈活多樣的連接方式 螺紋連接 槽型連接 法蘭連接 夾裝式 WECO 1502

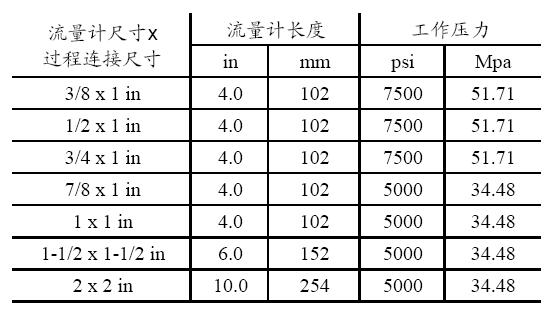

螺紋 NPT 連接 螺紋連接的流量計尺寸為 3/8” 到 2” 3/8 ” 到 1” 管線的流量計均有 1” NPT 過程連接以簡化流量計尺寸的變化 除 2” 流量計之外，其他尺寸流量計使用母螺紋

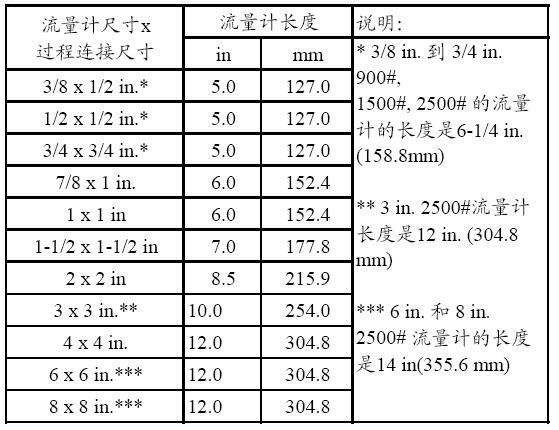

法蘭連接 可提供 RF 和 RTJ 兩種法蘭規格的渦輪流量計，法蘭材質可以是碳鋼或不銹鋼。所有法蘭連接式的渦輪流量 計使用承插式法蘭，焊接在流量計外部，而不是焊接在流量計的末端連接處，因此法蘭不會和被測流體介質接觸。
ANSI B16.5 壓力等級 CS = 碳鋼， SS = 不銹鋼
槽型連接 槽型連接方式的渦輪流量計的尺寸范圍為： 7/8” 到 8”
WECO 1502 型 Union 連接方式 通常使用在高壓油井的流量測量場合上。 1” 、 1-1/2” 和 2” 流量計的 Union 連接尺寸為 2” ， 3” 流量計的 Union 連接尺寸為 3” ，所有的 1502 型流量計均有兩個電磁檢出單元的適配器。 專用流量計 高壓 水泥泥漿 CO2 液態氮 抗腐蝕 鉆井液體測量 請聯系 NuFlo ，以獲取進一步信息

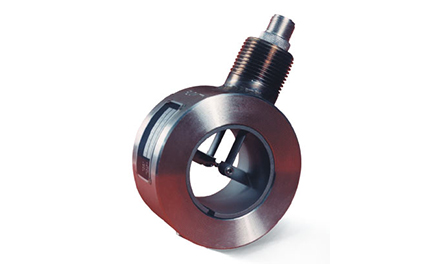

EZ-IN 夾裝式流量計 和法蘭式的流量計向比較， BF 系列夾裝式渦輪流量具有更好的性價比。 BF 系列的夾裝式流量計除了可提供 精準而堅固的安裝及免維護等特點外，還具有以下特點： 更低的安裝費用 比常規的法蘭連接具有更好的性價比 易于拆除和檢查 RF EZ-IN 夾裝式流量計可以和任何 ANSI 150~ANSI 1500 法蘭配對安裝， RTJ EZ-IN 夾裝式流量計可以和 ANSI 900 、 1500 或 2500 法蘭配對安裝，訂貨時須說明法蘭連接方式 CE 標志的 8x8” EZ-IN RF 要求特殊的對中工具
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
