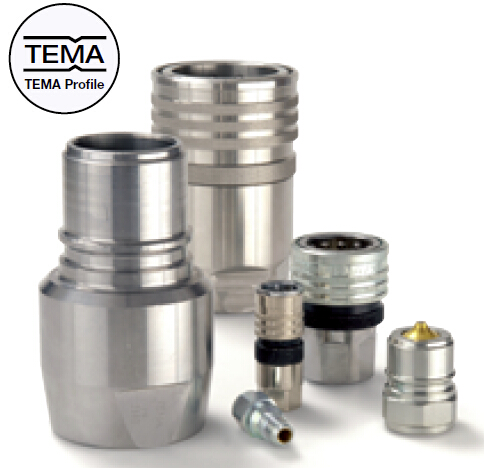

Parker TEMA T系列通用型快速接頭

派克液壓快速接頭系統，帶有派克TEMA和 1/8" 至 2" 的閥體尺寸，適用于高達 450 bar 的應用。派克的 T 系列液壓快速接頭具有低壓降和最大流量的特點。聯軸器系統可作為雙關或直通型。2500 也可用作單關斷版本。由于用于耦合和插頭連接的壓力消除器版本可以達到工作壓力。高壓水的特殊版本也可提供。TEMA T-Series: Parker Hannifin Manufacturing Germany GmbH & Co. KG: Quick Coupling Division Europe TEMA T-Series TEMA Standard Series is characterised by a low pressure drop and maximum flow capacity. The coupling system is available as double shut-off or straight through version. The 2500 can be used also as a single shut-off version. Body Size 1/8" up to 2"。

TEMA T-Series: Parker Hannifin Manufacturing Germany GmbH & Co. KG:
Quick Coupling Division Europe TEMA T-Series
PDF Catalog資料下載

特征：
- 符合TEMA標準要求
- 可選碳鋼及316不銹鋼材料
- 標配雙層O形圈
- 標配套筒鎖
- 陰陽接頭均可選背壓釋放器設計，可在高達工作壓力的背壓下 連接快換

應用舉例：
- 工業液壓設備
- 工程機械
- 海工行業
- 化工行業

市場：
- 農業
- 汽車
- 石油和天然氣
- 工藝
- 發電
- 運輸
- 職業和市政
- 國防
- 工業
- 機床
- 物料搬運
- 建筑

特點/優勢：
- 聯軸器由黃銅制成，可避免腐蝕
- 可提供壓力消除器
- 通過雙 O 形密封圈實現雙重安全
- 安全鎖定環可防止意外分離

應用：
在液壓系統中輕松連接/斷開，包括移動和工業應用
- 拖拉機
- 卡車
- 輪式裝載機
- 軍用車輛
- 壓力機

- 訂貨型號

工作溫度：
-30°C up to +100°C (NBR)
-25°C up to +200°C (FKM)
depending on the medium.
Special seals are available

T(TEMA) 系列 - 陰接頭
1/8 2310-QC -- G 1/8 200 15 38 18
1/8 2310 NPT -- 1/8-27 NPTF 200 15 38 18
1/4 2510-QC -- G 1/4 450 21 64 25
1/4 2510 NPT -- 1/4-18 NPTF 450 21 64 25
3/8 3810 3811 G 3/8 350 24 60 34
3/8 3810 NPT 3811 NPT 3/8-18 NPTF 350 24 60 34
1/2 5010 5011 G 1/2 300 30 65 40
1/2 5010 NPT 5011 NPT 1/2-14 NPTF 300 30　65 40
3/4 7510 7511 G 3/4 280 38 73 52
3/4 7510 NPT 7511 NPT 3/4-14 NPTF 280 38 73 52
1 10010 10011-QC G 1 250 45 88 62
1 10010 NPT 10011 NPT 1-11 1/2 NPTF 250 45 88 62
1 1/2 15010-QC 15011-QC G 1 1/2 200 60 112 73
1 1/2 15010 NPT 15011 NPT 1 1/2-11 1/2 NPTF 200 60 112 73
2 20010-QC -- G 2 180 75 144 90

1/8 2310 RV -- G 1/8 200 15 38 18
1/4 2510 RV -- G 1/4 250 21 64 25
1/4 2510 RVNPT -- 1/4-18 NPTF 250 21 64 25
3/8 3810 RV 3811 RV G 3/8 300 24 60 34
3/8 3810 RVNPT 3811 RVNPT 3/8-18 NPTF 300 24 60 34
1/2 5010 RV 5011 RV G 1/2 300 30 65 40
1/2 5010 RVNPT 5011 RVNPT 1/2-14 NPTF 300 30　65 40
3/4 7510 RV 7511 RV G 3/4 250 38 73 52
3/4 7510 RVNPT 7511 RVNPT 3/4-14 NPTF 250 38 73 52
1 10010 RV 10011 RV G 1 250 45 88 62
1 10010 RVNPT 10011 RVNPT 1-11 1/2 NPTF 250 45 88 62
1 1/2 15010 RV -- G 1 1/2 150 60 112 73
1 1/2 15010 RVNPT -- 1 1/2-11 1/2 NPTF 150 60 112 73
2 20010 RV -- G 2 120 75 144 90
1/2 H5010 H5011 G 1/2 320 30 65 40
3/4 H7510 H7511 G 3/4 300 38 73 52
1 H10010 H10011 G 1 280 45 88 62

T(TEMA) 系列 - 陽接頭
1/8 2320 -- G 1/8 200 15 36 17
1/8 2320 NPT -- 1/8-27 NPTF 200 15 36 17
1/4 2520 -- G 1/4 450 19 45 21
1/4 2520 NPT -- 1/4-18 NPTF 450 19 45 21
3/8 3820 3821 G 3/8 350 22 42 24
3/8 3820 NPT 3821 NPT 3/8-18 NPTF 350 22 42 24
1/2 5020 5021-QC G 1/2 320 27 46 30
1/2 5020 NPT 5021 NPT 1/2-14 NPTF 320 27 46 30
3/4 7520-QC 7521-QC G 3/4 300 36 52 39
3/4 7520 NPT 7521 NPT 3/4-14 NPTF 300 36 52 39
1 10020 10021 G 1 280 46 60 49
1 10020 NPT 10021 NPT 1-11 1/2 NPTF 280 46 60 49
1 1/2 15020 15021 G 1 1/2 200 60 107 67
1 1/2 15020 NPT 15021 NPT 1 1/2-11 1/2 NPTF 200 60 107 67
2 20020-QC -- G 2 180 75 142 85
1/8 2320 RV -- G 1/8 200 15 36 17
1/4 2520 RV -- G 1/4 250 19 45 21
1/4 2520 RVNPT -- 1/4-18 NPTF 250 19 45 21
3/8 3820 RV 3821 RV G 3/8 300 22 42 24
3/8 3820 RVNPT 3821 RVNPT 3/8-18 NPTF 300 22 42 24
1/2 5020 RV 5021 RV G 1/2 300 27 46 30
1/2 5020 RVNPT 5021 RVNPT 1/2-14 NPTF 300 27 46 30
3/4 7520 RV 7521 RV G 3/4 250 36 52 39
3/4 7520 RVNPT 7521 RVNPT 3/4-14 NPTF 250 36 52 39
1 10020 RV 10021 RV G 1 250 46 60 49
1 10020 RVNPT 10021 RVNPT 1-11 1/2 NPTF 250 46 60 49
1 1/2 15020 RV -- G 1 1/2 150 60 107 67
1 1/2 15020 RVNPT -- 1 1/2-11 1/2 NPTF 150 60 107 67
2 20020 RV -- G 2 120 75 142 85

T(TEMA) 系列 - 防塵蓋
1/8 2315-QC 紅色橡膠125-QC 紅色橡膠
1/4 2516-QC 藍色橡膠2526-QC 藍色橡膠
3/8 3816-QC 藍色橡膠3826 藍色橡膠
1/2 5016-QC 藍色橡膠5026-QC 藍色橡膠
3/4 7516-QC 藍色橡膠7526 藍色橡膠
1 10016 藍色橡膠10026 藍色橡膠
1 1/2 15015 黑色橡膠15025 黑色橡膠
2 20015-QC 黑色橡膠20025-QC 黑色橡膠

T(TEMA) 系列 - 陰接頭密封包
1/8 11310 N 11310 V
1/4 2500-PSN 2500-PSV
3/8 3800-PSN 3800-PSV
1/2 5000-PSN 5000-PSV
3/4 7500-PSN 7500-PSV
1 10000-PSN 10000-PSV
1 1/2 15000-PSN 15000-PSV
2 20000-PSN 20000-PSV
