派克 Parker 881 吸油或回油軟管
Parker 881 吸油/回油管 SAE 100R4, J1942 / USCG H, HF
Suction and Return Line Hose 62-300 PSI – Parker 881 Hose
派克的 881 軟管是一種吸入和回流軟管，工作壓力范圍為 62-300 PSI，專為高溫應用而設計。881 軟管的設計、制造和測試符合 SAE 100R4 性能規范。尺寸范圍從 3/4” 到 2-1/2” 直徑，以滿足各種市場的要求。881不剝膠軟管主要特點：- No-Skive不剝膠軟管結構
- 工作溫度高達+121℃
- 通過MSHA的外膠層。Parker's 881 hose is a suction and return line hose that has a working pressure range of 62-300 PSI which is designed for high temperature applications.
市場：
- 運輸
- 房車和巴士
- 軍隊
- 建造
- 農業
- 場地和建筑物維護
- 林業
- 鐵路
- 公用設備
- 人員升降設備
- 機床
- 油田服務
- 廢物和垃圾
- 物料搬運
- 海洋
- 鋪路和道路維護
- 地面支持設備
- 工業的
- 采礦
特點與優勢：
- 62-300 PSI 不同尺寸的工作壓力
- SAE J517 100R4 / SAE J1942 性能規格
- 耐油和耐候性合成橡膠蓋，MSHA 接受
應用：
- 石油基液壓油和潤滑油
兼容配件：
- 43 系列接頭
- 81 系列接頭
- 88 系列接頭
881不剝膠軟管主要應用：高溫場合
適用介質：石油基液壓油，水乙二醇，潤滑油，空氣和水。
內膠層：合成橡膠
增強層：兩層纖維編織，內含
鋼絲螺旋支撐
外膠層：合成橡膠，帶MSHA
溫度范圍：-40°C 至 +125°C
除： 空氣： 最高+70°C
水： 最高+85°C
適用接頭：43系列，A-54頁
881不剝膠軟管適用介質石油基液壓油和水乙二醇液壓油，潤滑油，空氣和水，用于1.7Mpa以上空氣，軟管需要針刺。具體化學兼容性見 《化學性兼容性表》。
881不剝膠軟管軟管結構：
內膠層：合成橡膠
增強層：兩層纖維編織層加一層鋼絲纏繞
外膠層：合成橡膠層
881不剝膠軟管溫度范圍：
通用………………-40℃至 +121℃
空氣………………… MAX.+70℃
水和水乙二醇 ………MAX.+85℃
適用接頭系列 43系列
881不剝膠軟管 SAE 100 R4
適用標準：SAE 100R4
技術規格
- 軟管 ID（尺寸）： -16
- 重量： 0.89 公斤/米，0.6 磅/英尺
- 封面顏色： 黑色的
- 媒體： 液壓油、潤滑劑
- 真空壓力等級： 28 英寸汞柱，95 kPa
- 軟管內徑： 1 英寸，25.4 毫米
- 標稱軟管內徑： 25
- 軟管外徑： 1.49 英寸，37.9 毫米
- 最大工作壓力： 250 磅/平方英寸，1.7 兆帕
- 軟管內管材料： 合成橡膠、合成橡膠
- 軟管增強材料： 多層纖維編織層和一根螺旋線
- 封面材質： 合成橡膠，MSHA 接受
- 最小彎曲半徑： 6 英寸，152 毫米
- 最低工作溫度： -40°F，-40°C
- 最高工作溫度： 257°F，125°C
- 符合規格： SAE 100R4，J1943 / USCG HF
- 軟管蓋類型： 標準
- 兼容配件： 43 系列、81 系列或 88 系列接頭
- 應用： 石油基液壓油和潤滑油, 石油基液壓油和潤滑油
- 設計因素： 4:1

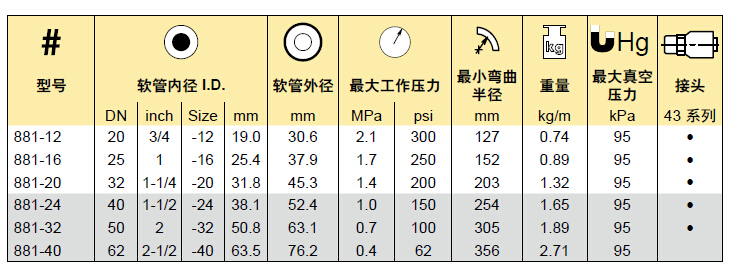

881不剝膠軟管產品選型表格
881產品型號 |
內徑mm |
外徑 |
工作壓力 |
最小彎曲 R半徑 |
■ 881-12
|
19.1 |
-12 |
30.0mm |
2.1Mpa |
130mm |
■ 881-16 |
25.4 |
-16 |
38.0mm |
1.7Mpa |
150mm |
■ 881-20 |
31.8 |
-20 |
45.0mm |
1.4Mpa |
200mm |
■ 881-24 |
38.1 |
-24 |
52.0mm |
1.0Mpa |
250mm |
■ 881-32 |
50.8 |
-32 |
64.0mm |
0.7Mpa |
300mm |
注: *1= 絕對真空壓力值為101Kpa減去表中數值。
**811-12和811-16 需要Parkrimp2上進行扣壓811-40和811-48可按要求定制。
|
