Parker Fittings接頭 -
Pneumatic Fittings
TrueSeal Acetal & Kynar Check Valves - Push to Connect
派克的即插即用止回閥可確保防止流量逆轉。閥門設計用于與熱塑性或軟金屬管連接，并且只能與液體一起使用。閥門在閥體上鑄有箭頭，以指示流向。Parker's Push-to-Connect check valves are manufactured from either acetal or kynar material and allow liquid to flow in one direction. Parker's Push-to-Connect check valves ensure protection against reversal of flow. Valves are designed for connection with either thermoplastic or soft metal tubing and are intended for use with liquids only. The valves have an arrow molded into the body to indicate the direction of flow.
市場：
- 食品
- 飲用水
- 化學制品
- 過濾
功能/優點：
- 符合FDA的NSF / ANSI 51
- 灰色乙縮醛NSF / ANSI 61
- 緊湊
- 輕巧
- 顯示流動方向的符號
應用：
- 水
- 軟飲料
- 啤酒/酒
- 染料
Markets:
- Food
- Potable Water
- Chemical
- Filtration
Features/Benefits:
- FDA Compliant NSF/ANSI 51
- Gray Acetal NSF/ANSI 61
- Compact
- Lightweight
- Symbol showing the operating direction of flow
Applications:
- Water
- Soft Drinks
- Beer/Wine
- Dyes
技術指標
• 筒夾材質： 紅
• 主體材質： 縮醛
• 連接 2 管道外徑（英寸）： 1/4
• 連接 2 螺紋尺寸（英寸）： 不適用
• 連接 1 管道外徑（英寸）： 1/4
• 破裂壓力（ psi ）： 1/3
• 風格： 管對管
• 最低工作溫度： 34°F ， 1°C
• 最高工作溫度： 150°F ， 65°C
• 最大工作壓力： 145 磅 / 平方英寸（ psi ）， 10 巴
• 開裂壓力： 1/3 磅 / 平方英寸
• 媒體： 水，啤酒，葡萄酒
• 應用： 氣動，機器人，紡織，半導體，包裝
• 密封材料： 三元乙丙橡膠
• 夾環材料： 不銹鋼
• 主體材質： 縮醛
• 閥門配置： 單程
• 螺紋材質： 不適用
• 連接類型： 不適用
• 形狀： 排隊
• 連接 1 管道外徑： N / A ， 1/4 英寸
• 產品款式： 管對管
• 連接 1 螺紋尺寸： 不適用
• 連接 1 大小： 一鍵通
• 連接 2 管道外徑： N / A ， 1/4 英寸
• 連接 2 螺紋尺寸： 不適用
Technical Specifications
| Minimum Operating Temperature: |
0 to 34 °F, -17.8 to 1 °C |
| Maximum Operating Temperature: |
150 to 250 °F, 65 to 121 °C |
| Maximum Operating Pressure: |
145 to 300 psi, 10 to 20.7 bar |
| Media: |
Water, Beer, Wine |
| Application: |
Pneumatics, Robotics, Textile, Semi-conductors, Packaging, Food, Potable Water, Chemical, Filtration |
| Seal Material: |
EPDM, Fluorocarbon |
| Gripping Ring Material: |
Stainless Steel |
| Valve Configuration: |
One Way |
| Thread Material: |
N/A |
| Connection Type: |
N/A |
| Shape: |
In-Line |
| Connection 1 Tube Outside Diameter: |
N/A |
| Connection 1 Thread Size: |
N/A, N/A |
| Connection 1 Size: |
Push-toConnect |
| Connection 2 Tube Outside Diameter: |
N/A |
| Connection 2 Thread Size: |
N/A |
| Connection 2 Size: |
Push-to-Connect, NPTF Thread |
TrueSeal Acetal & Kynar Check Valves - Push to Connect 型號
| Part |
Body Material |
Style |
Connection 1 Tube O.D. (inch) |
Connection 2 Tube O.D. (inch) |
Connection 2 Thread Size (inch) |
Cracking Pressure (psi) |
Collet Material |

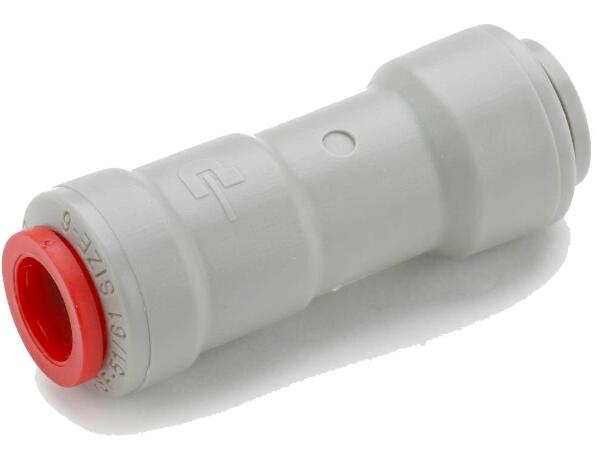

| A4VC4-MG |
Acetal |
Tube to Tube |
2020/1/4 |
1/4 |
N/A |
1/3 |
Red |
| A5VC5-MG |
Acetal |
Tube to Tube |
5/16 |
5/16 |
N/A |
1/3 |
Red |
| A6VC6-MG |
Acetal |
Tube to Tube |
3/8 |
3/8 |
N/A |
1/3 |
Red |
| A8VC8-MG |
Acetal |
Tube to Tube |
1/2 |
1/2 |
N/A |
1/3 |
Red |

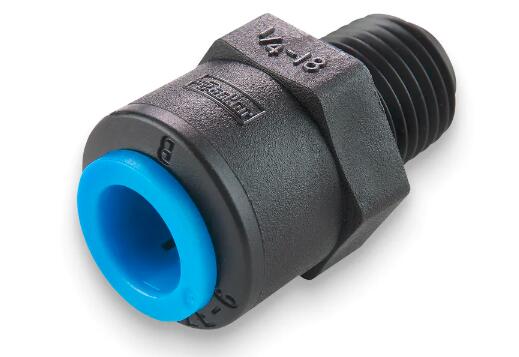

| FB6MCVC4-HBLK-05 |
Kynar |
Tube to NPTF |
3/8 |
N/A |
1/4 |
0.5 |
Black |
| FB6MCVC4-HBLU-15 |
Kynar |
Tube to NPTF |
3/8 |
N/A |
1/4 |
1.5 |
Blue |
| FB6MCVC4-HGRN-40 |
Kynar |
Tube to NPTF |
3/8 |
N/A |
1/4 |
4 |
Green |
| FB6MCVC4-HRED-30 |
Kynar |
Tube to NPTF |
3/8 |
N/A |
1/4 |
3 |
Red |
|
