Parker Fittings接頭- Pneumatic Fittings

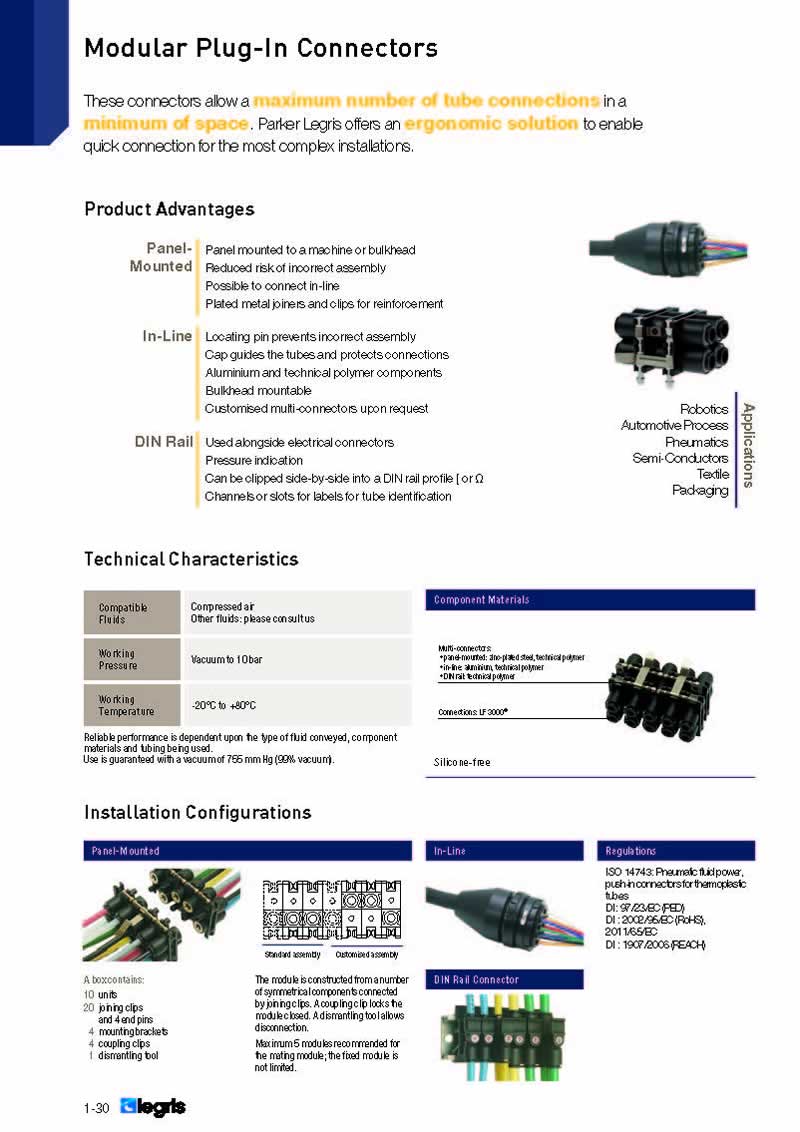

Pneumatic Modular Plug-In Connectors - LF 3000
模塊化和多端口氣動直插式連接器 - LF3000

這些模塊化和多端口連接器允許在最小空間內連接最多數量的管子。Parker Legris 提供符合人體工程學的解決方案，可實現最復雜安裝的快速連接。這些連接器允許在最小的空間內連接最多數量的管子。Parker Legris 提供符合人體工程學的解決方案，可實現最復雜安裝的快速連接。

These connectors allow a maximum number of tube connections in a minimum of space. Parker Legris offers an ergonomic solution to enable quick connection for the most complex installations. These connectors allow a maximum number of tube connections in a minimum of space. Parker Legris offers an ergonomic solution to enable quick connection for the most complex installations.

Features/Benefits:
特點/優勢：

-盤裝

- 面板安裝在機器或艙壁
不正確裝配- 降低風險
- 能夠在線連接
- 電鍍金屬加入者并剪輯增強

-在線

- 定位銷防止不正確裝配
- 蓋指南管和保護連接
- 鋁和技術聚合物組件
- 可安裝隔板
- 可根據要求定制多連接器

- DIN 導軌

- 與電氣連接器一起使用
- 壓力指示
- 可以并排夾入 DIN 導軌型材 [ 或 ?
- 管道識別標簽的通道或槽

市場：

- 工廠自動化
- 車輛裝配設施
- 食品和飲料
- 半導體
- 服裝
- 包裝機械

應用：

- 氣動機械設備
- 低壓壓縮空氣輸送
- 適用于真空應用

技術：

- 多連接器
- 模塊化插入式連接器
- 模塊化接頭- 快插
接頭
- 按壓連接接頭
- 氣動接頭
- 即時接頭
- 快速接頭
- 連接器

技術特性：

- 流體：壓縮空氣，其他流體：請咨詢我們
- 材料：工業聚合物、NBR
- 壓力：真空至 10 巴
- 溫度：-20°C 至 +80°C
- ? 公制：4 毫米至 8 毫米

法規：

- ISO 14743：氣動流體動力，用于熱塑性管的推入式連接器
- DI：97/23/EC (PED)
- DI：2002/95/EC (RoHS)，2011/65 /EC
- DI : 1907/2006 (REACH)

產品類型：

- 模塊化插入式連接器

- Panel-Mounted

- Panel mounted to a machine or bulkheads
- Reduced risk of incorrect assembly
- Possible to connect in-line
- Plated metal joiners and clips for reinforcement

- In-Line

- Locating pin prevents incorrect assembly
- Cap guides the tubes and protects connections
- Aluminium and technical polymer components
- Bulkhead mountable
- Customised multi-connectors upon request

- DIN Rail

- Used alongside electrical connectors
- Pressure indication
- Can be clipped side-by-side into a DIN rail profile [ or ?
- Channels or slots for labels for tube identification

Markets:

- Factory Automation
- Vehicule Assembly Facilities
- Food and Beverage
- Semiconductor
- Wearing Apparel
- Packaging Machinery

Applications:

- Pneumatic Machinery Equipment
- Low Pressure Compressed Air Conveying
- Suitable for Vaccum Applications

Technologies:

- Multi-Connectors
- Modular Plug-In Connectors
- Modular Fittings
- Push-In Fittings
- Push-to-Connect Fittings
- Pneumatic Fittings
- Instant Fittings
- Quick Fittings
- Connectors

Technical Characteristics:

- Fluids: Compressed Air, Other fluids: please consult us
- Materials: Technical polymer, NBR
- Pressure: Vacuum to 10 bar
- Temperature: -20°C to +80°C
- ? Metric: 4mm to 8 mm

Regulations:

- ISO 14743: Pneumatic fluid power, push-in connectors for thermoplastic tubes
- DI: 97/23/EC (PED)
- DI : 2002/95/EC (RoHS), 2011/65/EC
- DI : 1907/2006 (REACH)

Product Types:

- Modular Plug-In Connectors

Technical Specifications

技術規格

• 連接 3 管外徑（空）： 5/32
• 連接 1 螺紋設計： 抵達
• 連接 1 螺紋尺寸（公制）： 抵達
• 連接 2 螺紋設計： 抵達
• 連接 3 管外徑 (mm)： 4
• 輸出數量： 抵達
• 連接 2 螺紋尺寸（公制）： 抵達
• 形式： 模塊化插入式連接管/管
• “本體”材質： 技術聚合物
• O型圈材質： 丁腈橡膠
• 夾持材料： 不銹鋼
• 最大限度。 運營壓力： 10 巴
• 最低工作溫度： -20℃
• 最大限度。 工作溫度： 80℃
• 真空壓力級： 755 毫米汞柱
• 每件數量 盒子： 1
• 重量：
• 應用： 機器人、汽車工藝、氣動、半導體、紡織、包裝
• 媒體： 壓縮空氣、其他流體：請咨詢我們
• 符合的規格： ISO 14743, DI: 97/23 / EC (PED), DI: 2002/95 / EC (RoHS), 2011/65 / EC, DI: 1907/2006 (REACH)
• 產品類別： 模塊化插入式連接器

Pneumatic Modular Plug-In Connectors - LF 3000 型號
