EO / EO-2和Triple-Lok組裝機
Parker Fittings接頭 - Tube Fabrication Equipment
Assembly machines for EO/EO-2 and Triple-Lok

EOMAT機器的設計符合EO-2，EO PSR / DPR環和TripleLok?標準。即使在嚴酷的建筑工地工作條件下，也能以高精度和可重復性實現組裝。EOMAT機器的設計符合EO-2，EO PSR / DPR環和TripleLok?標準。組裝具有很高的精度和可重復性。EOMAT machines are designed to match EO-2, EO PSR/DPR rings and Triple Lok? standards. The assembly is achieved with high precision and repeatability even under severe construction site working conditions. EOMAT machines are designed to match EO-2, EO PSR/DPR rings and Triple Lok standards. The assembly is achieved with high precision and repeatability.

Assembly machines for EO/EO-2 and Triple-Lok

市場：
- 汽車
- 國防
- 能源
- 環境
- 工業
- 基礎設施
- 機床
- 物料搬運
- 移動
- 石油和天然氣
- 發電
- 運輸

應用：
- EOMAT ECO：用于維修和車間的便攜式機器
- EOMAT UNI：通用組裝機用于車間
- EOMAT PRO：經濟高效的商業生產

EO-2和Triple-Lok?組裝機的功能/優勢：
- 通用：只需一臺機器即可組裝EO-2，EO PSR / DPR環和用于Triple-Lok?的37°擴口。
- 高效：EOMAT機器的循環時間約為12至15秒，大大節省了組裝時間和精力。投資很快就可以收回。
- 安全：正確的預組裝大大降低了配件泄漏甚至危險的管道爆裂的危險。

所有機器的設計即使在惡劣的建筑工地工作條件下也能可靠地用于車間。工具處理和機器操作很簡單。可以使用以下EOMAT機器：

EOMAT ECO
EO-2：壓力控制
D / DPR / PSR：壓力控制
材料：鋼，不銹鋼
外徑：6-42 mm
最小U形彎：75 mm
壁厚：無限制
EO-2 / PSR / DPR，Triple-Lok?：不適用
操作設置：根據選擇表手動調節壓力。
過程控制：壓力表
錯誤檢測：否
存儲功能：否
油溫控制：否
腳踏開關：不可用
性能：1相，230 V
總循環時間（秒）：
EO-2：20
DPR / PSR：25
經濟產量：最大 每天50個組件
連續運行：50％
重量：約30 kg

EOMAT UNI
組裝方法：
EO-2：壓力控制
D / DPR / PSR：壓力控制
常規37°擴口
材料：鋼，不銹鋼
外徑：6-42毫米
最小U形彎：65毫米
壁厚：無限制
EO-2 / PSR / DPR /Triple-Lok?：6×1至38×4或42×3毫米
（管外徑×壁厚）
手動壓力調整根據選擇表
根據：裝配型，管尺寸，管材料
的過程控制：壓力表
錯誤檢測：無
記憶功能：沒有
油的溫度控制：沒有
腳踏操作開關：不可用
性能：1相，230 V
EO-2：12
DPR / PSR：15
37°喇叭形：15
經濟產量：最大 每天300個組件
連續運行：80％
重量：約66 kg

EOMAT PRO
組裝方法：
EO-2：壓力控制
D / DPR / PSR：行程控制
管規格：
材料：鋼，不銹鋼，銅，尼龍
PRO22 / PRO42：4-22 / 4-42毫米
PRO22 / PRO42：約 35/70 mm
壁厚：無限制
工具檢測和自動調節可以
手動調節壓力
過程控制：帶顯示屏的PLC
錯誤檢測：如果組裝過程中發生偏差，則顯示警告燈和消息
內存功能：用于自定義應用程序的內存選項MOK應答器
芯片油溫控制：警告燈和消息顯示
腳踏開關：可用
性能：400 V，50 Hz，三相
PRO22 / Pro42：大約 8/10秒
PRO22 / Pro42：大約 10/12秒
37°擴口
經濟生產量：每天100個或更多組件
連續運行：100％
重量：約90千克

技術指標

•  管外徑（ mm ）： 吶

•  類型： EOMAT UNI O 型圈，擴口銷

•  產品類別： 用于 EO-2 和漸進式環配件的移動組裝機， EOMAT ECO 壓力表貼紙，組裝和擴口機，用于 PSR / DPR / EO-2 組裝的 EOMAT UNI 夾具，用于 Triple-Lok 的 EOMAT UNI 37° 擴口夾具，包括擴口針， EOMAT UNI FI

•  管外徑： na ， 04-22 ， 04-42 毫米

•  尺寸： 6-42 毫米

•  燈管材質： 鋼，不銹鋼

Markets:
- Automotive
- Defence
- Energy
- Environment
- Industrial
- Infrastructure
- Machine Tools
- Materials Handling
- Mobile
- Oil and Gas
- Power Generation
- Transportation

Applications:
- EOMAT ECO: Portable machine for repair and workshops
- EOMAT UNI: Universal assembly machine for workshop
- EOMAT PRO: Cost effective commercial production

Features/ Benefits of assembly machines for EO-2 and Triple-Lok:
- Universal: Assembly of EO-2, EO PSR/DPR rings and 37° flaring for Triple-Lok can be done with just 1 machine.
- Efficient: With a cycle time of some 12 to 15 seconds the EOMAT machine greatly saves assembly time and effort. The investment pays back quickly.
- Safe: Proper pre-assembly greatly reduces the danger of leaking fittings or even hazardous tube blow out.

All machines are designed for reliable workshop use even under severe construction site working conditions. Tool handling and machine operation are simple. The following EOMAT machines are available:

EOMAT ECO
EO-2: Pressure controlled
D/DPR/PSR: Pressure controlled
Material: Steel, Stainless Steel
Outside diameter: 6-42 mm
Minimum U-bend: 75 mm
Wall thickness: No limitation
EO-2/PSR/DPR, Triple-Lok?: not applicable
Operation setting: Manual pressure adjustment according to selection chart.
Process control: Pressure gauge
Error detection: no
Memory function: no
Oil temperature control: no
Foot operating switch: Not available
Performance: 1 Phase, 230 V
Overall cycle time (sec.):
EO-2: 20
DPR/PSR: 25
Economic production quantity: max. 50 assemblies per day
Continuous operating: 50%
Weight: approx.. 30 kg

EOMAT UNI
Assembly method:
EO-2: Pressure controlled
D/DPR/PSR: Pressure controlled
Conventional 37° flaring
Material: Steel, Stainless Steel
Outside diameter: 6-42 mm
Minimum U-bend: 65 mm
Wall thickness: No limitation
EO-2/PSR/DPR/Triple-Lok?: 6×1 to 38×4 or 42×3 mm
(Tube O.D. × wall thickness)
Manual pressure adjustment according to selection chart
Depending on: Assembly type, tube dimension, tube material
Process control: Pressure gauge
Error detection: no
Memory function: no
Oil temperature control: no
Foot operating switch: Not available
Performance: 1 Phase, 230 V
EO-2: 12
DPR/PSR: 15
37° flaring: 15
Economic production quantity: max. 300 assemblies per day
Continuous operating: 80%
Weight: approx.. 66 kg

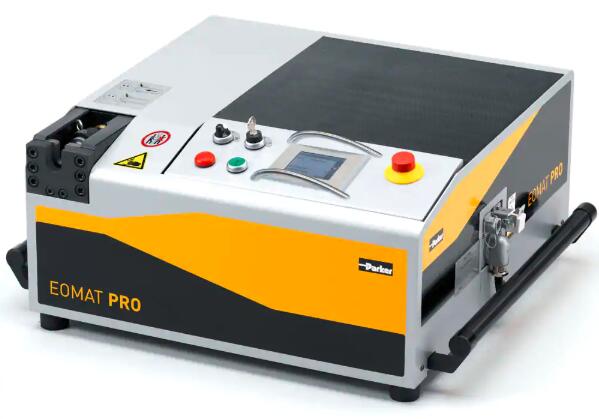

EOMAT PRO
Assembly method:
EO-2: Pressure controlled
D/DPR/PSR: Stroke controlled
Tube specification:
Material: Steel, Stainless Steel, Copper, nylon
PRO22/PRO42: 4-22/4-42 mm
PRO22/PRO42: approx. 35/70 mm
Wall thickness: No limitation
Tool detection and automatic adjustment
Manual adjustment of pressure is possible
Process control: PLC with display
Error detection: Warning light and message displayed, if deviations in assembly process occur
Memory function: Memory options for custom application on MOK transponderchip
Oil temperature control: Warning light and message displayed
Foot operating switch: Available
Performance: 400 V, 50 Hz, 3-phase
PRO22 / Pro42: approx. 8/10 seconds
PRO22 / Pro42: approx. 10/12 seconds
37° flaring
Economic production quantity: 100 or more assemblies per day
Continuous operating: 100%
Weight: approx.. 90 kg

Technical Specifications

Assembly machines for EO/EO-2 and Triple-Lok 型號
