Parker Rectus TEMA天馬中高壓系列：TIB5000 74KB TEMA Series 系列IB5000 74KB快速接頭
 |
天馬|特馬
ISO 7241-1 Series
B |
通徑 Nominal Diameter
12.5/11=122 /95 mm2 |
|
TEMA Series 系列
IB5000|74KB |

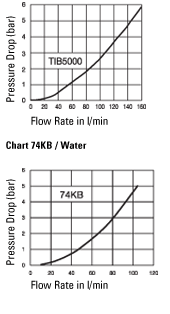

流量壓降曲線
Chart
Flow
Capacity Viscosity for 32cSt at 40°C as per ISO 7241/2-2006
根據標準ISO
7241/2-2006，液體粘度32cSt，溫度40℃。 |
特征描述
Technical Description
The 74KB and IB5000
series plug profiles conform to ISO Standard 7241-1 series B and are
compatible with other makes of the same standard. In order to give the
best possible corrosion protection, the steel plug is passivated and
sealed after galvanisation.
|
The pressure eliminator allows
for coupling under static and residual pressure, up to operating
pressure. It is available in the IB series in couplings and plugs. Both
series are equipped with double O-ring plus backup ring as standard.
|
見具體規格表 See chart.
工作溫度 Working Temperature*
IB Series:
-30°C up to
+100°C (NBR)
-25°C up to +200°C (FKM)
74KB Series:
-20°C up
to +100°C
(NBR)
溫度取決于介質
*特殊工況溫度產品
溫度低于-25°C或高于+200°C，需要使用特殊的密封圈，請聯系我們 |
| 材料|材質 Material |
|
| 陽接頭|插座 Coupling |
IB5000 標準版 |
74KB黃銅 Brass |
不銹鋼 AISI316 |
|
Coupling Body
Sleeve
Valve
Springs
Locking
Balls
Seals
Valve Holder (up to 100°C)
Valve Holder (over 100°C) |
Brass, Nickel Pl., Chromated
Steel, Zinc Pl., passivated, sealed
Brass
AISI 301
AISI 420 C
NBR/FKM
Zinc Casting
Brass |
Brass
Brass
Brass
AISI 301
AISI 420
NBR
Brass
Brass |
AISI 303
AISI 303
AISI 303
AISI 301
AISI 316
FKM
AISI 301
AISI 301 |
AISI 316 L
AISI 316
L
AISI 316 L
AISI 316 Ti
AISI 316
FKM
AISI 316 L
AISI 316 L |
| 陰接頭|插頭 Plug |
|
|
|
|
Plug Body
Valve
Springs
Seals
Valve Holder (up to
100°C)
Valve Holder (over 100°C) |
Steel, Hardened, Zinc Plated, passivated,
sealed
Brass
AISI 301
NBR/FKM
Zinc Diecasting
Brass |
Brass
Brass
AISI 301
NBR
Brass
Brass |
AISI 303
AISI 303
AISI 301
FKM
AISI 301
AISI 310 |
AISI 316 L
AISI 316
L
AISI 316 Ti
FKM
AISI 316
L
AISI 316 L |
| 壓力 Pressures |
|
爆破壓力 Connected
斷開工作壓力 Disconnected |
> 1280 bar/1280 bar
250 bar/250 bar |
| 相關文檔 Documents |
|
安全須知
Safety Instructions |
安裝及維護說明
Installation &
Maintenance |
操作說明
Operating
instructions |
陰接頭 | 插座 Couplings |
| |
端口
Connection
A |
Hex
SW |
L
mm |
L1
mm |
D
mm |
工作壓力
Bar |
材質
Version |
密封
Seal |
訂貨號
Part
Number |
Innengewinde
|
G 1/2 |
33 |
66 |
14 |
39 |
300 |
Standard |
NBR |
IB5010 |
| G 1/2 |
33 |
66 |
14 |
39 |
300 |
Standard |
FKM |
IB5010V |
| G 1/2 |
33 |
66 |
14 |
39 |
300 |
Standard |
NBR |
IB5010UV |
| G 1/2 |
33 |
66 |
14 |
39 |
300 |
Standard |
FKM |
IB5010VUV |
內螺紋 Female Thread
|
G 1/2 |
27 |
76 |
16 |
44,5 |
150 |
Brass |
NBR |
74KBIW21MPX |
| G 1/2 |
27 |
76 |
16 |
44,5 |
250 |
AISI 303 |
FKM |
74KBIW21RVX |
| G 1/2 |
27 |
76 |
16 |
44,5 |
250 |
AISI 316 L |
FKM |
74KBIW21EVX |
| |
|
|
|
|
|
|
|
|
Couplings with extra Strong Sleeve
| |
端口
Connection A |
Hex
SW |
L
mm |
L1
mm |
D
mm |
工作壓力
Bar |
材質
Version |
密封
Seal |
訂貨號
Part Number |
Innengewinde
|
G 1/2 |
33 |
66 |
14 |
47 |
300 |
Standard |
NBR |
IB5010H |
| G 1/2 |
33 |
66 |
14 |
47 |
300 |
Standard |
NBR |
IB5010HUV |
| |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
Couplings with Pressure Eliminator
| |
端口
Connection A |
Hex
SW |
L
mm |
L1
mm |
D
mm |
工作壓力
Bar |
材質
Version |
密封
Seal |
訂貨號
Part Number |
Innengewinde
|
G 1/2 |
33 |
66 |
14 |
10 |
300 |
Standard |
NBR |
IB5011 |
| G 1/2 |
33 |
66 |
14 |
10 |
300 |
Standard |
FKM |
IB5011V |
| |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
Couplings with Pressure Eliminator and extra Strong Sleeve
|
端口
Connection A |
Hex
SW |
L
mm |
L1
mm |
D
mm |
工作壓力
Bar |
材質
Version |
密封
Seal |
訂貨號
Part Number |
|
G 1/2 |
33 |
66 |
14 |
47 |
300 |
Standard |
NBR |
IB5011H |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Plugs
| |
端口
Connection A |
Hex
SW |
L
mm |
L1
mm |
D
mm |
工作壓力
Bar |
材質
Version |
密封
Seal |
訂貨號
Part Number |
|
G 1/2 |
27 |
48 |
16 |
|
250 |
AISI 316 L |
FKM |
74SBIW21EVX |
| |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
G 1/2 |
27 |
48 |
16 |
|
150 |
Brass |
NBR |
74SBIW21MPX |
| G 1/2 |
27 |
48 |
16 |
|
250 |
AISI 303 |
FKM |
74SBIW21RVX |
| |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
G 1/2 |
28 |
48 |
14 |
31 |
300 |
Standard |
NBR |
IB5020 |
| G 1/2 |
28 |
48 |
14 |
31 |
300 |
Standard |
FKM |
IB5020V |
| G 1/2 |
28 |
42 |
14 |
31 |
300 |
Standard |
|
IB5020UV |
| |
|
|
|
|
|
|
|
|
Plugs with Pressure Eliminator
| |
端口
Connection A |
Hex
SW |
L
mm |
L1
mm |
D
mm |
工作壓力
Bar |
材質
Version |
密封
Seal |
訂貨號
Part Number |
Innengewinde
|
G 1/2 |
28 |
48 |
14 |
31 |
300 |
Standard |
NBR |
IB5021 |
| G 1/2 |
28 |
48 |
14 |
31 |
300 |
Standard |
FKM |
IB5021V |
| |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
Seal-Kit
|
Description |
Material |
Part Number |
|
Coupling |
NBR |
IB5000-PSN |
Coupling |
FKM |
IB5000-PSV |
|
|
|
|
|
|
Dust Protection
| |
Description |
L mm |
D mm |
Material |
Color |
Part Number |
內螺紋 Female Thread
|
Coupling |
170 |
60 |
PVC |
|
IB5016 |
| Plug |
170 |
52 |
PVC |
|
IB5026 |
| |
|
|
|
|
|
| |
|
|
|
|
|
