Subsea Connection Systems
Stab Plates and Quick Couplings
MCD Series Plates / DSL Series Couplings

3000米處的可靠性 為功能而設計的，為生命而設計的。

Parker的MCD系列刺板提供最大的性能，易于安裝，壽命長，并在惡劣的海底條件下具有良好的液壓連接。

典型應用包括：

-液壓飛線（HFL）

-圣誕樹

-海底管匯

-臍帶纜終端組件（UTA）

MCD系列穩定板設計用于在苛刻條件下工作，可承受超過100000磅的分離負載，允許在15000磅/平方英寸的壓力下與所有管線連接。一個高強度的鎖定卡口確保板保持安全連接，以確保可靠的性能。MCD系列插板具有為每個應用定制配置的多功能性，可容納1/8“至1-1/2”快速接頭的組合。當與帕克的DSL系列聯軸器一起使用時，MCD系列插板提供了無與倫比的性能和可靠性。

MCD系列穩定板具有一流的導向特性，重量輕，便于安裝過程中的搬運。連接指示器清晰可見，以便在正確連接時顯示ROV引航員。此外，ROV操作的二次釋放是MCD系列穩定板的標準特征。配備有4級ROV扭矩工具的標準工作級ROV牢固地連接著配合板。帕克公司提供插板、快速接頭、端接框架和管束組件，以提供完整的海底液壓連接解決方案。制造實力、工程和質量文化，以及全球服務和分銷——這是帕克。

帶帕克的MCD刺板

安裝DSL快速接頭。

深度3000米（9842英尺）

壽命30年

設計壓力下的分離荷載70000 lbf（311 kN），驗證壓力下105000 lbf（467 kN）

縱向和橫向對準能力：+/-75mm（3“）

方位：+/-10度

仰角：+/-10度

方位：+/-10度

工作溫度-18°C至70°C（-0.4°F至158°F）

儲存溫度-25°C至70°C（-13°F至158°F）

所有管路上的壓力/布置15000 psi（1034 bar）

水中重量

（無端接框架）

80公斤（176磅）

材料：

Nitronic?50HS

316L

超雙工

ToughMet?

碳鋼

工程聚合物

標準：

ISO 13628-1/-4/-5/-6/-8

API 17 E/F/H標準

聯軸器配置：

14路：（13）1/2“-（1）1”

其他可用配置

測試：

靜水壓試驗壓力-匹配和未匹配

連接-所有管路和受壓管路組合

對齊

二次釋放機構

機械耐久性

低分離力海底快速接頭

DSL系列

DSL系列聯軸器設計用于壓力下的低分離力。耐用的聚醚醚酮或可選的金屬密封件為全壓力和3000米深度下的連接和斷開提供信心。

特征：

-尺寸1/4“-1 1/2”

-高達15000 psi（1034 bar）

-提升閥

-冗余密封

-金屬或PEEK主密封，PEEK二次密封

-帕克丁腈O型環標準

-主體材料：Nitronic?50HS

-內部組件材料：Nitronic?50HS、316不銹鋼、ToughMET?AT110。彈簧為Inconel?X-750或Elgiloy

選項：

-各種O形圈材料

-導向套

-排氣閥

-焊接組件或2件套螺紋版本

-各種端部配置：高壓滅菌器、焊接準備、管座（其他可根據要求提供）
-后板安裝

新型20,000 psi連接器使海上鉆井作業更深入

新型20,000 psi連接器可更深地進行海上鉆井作業-海上鉆井-派克漢尼fin快速接頭分公司承受深水儲層的高壓一直是受其設備能力限制的海上鉆井作業的挑戰。追求內部壓力較高的深層儲層時，需要能夠在較高壓力水平下可靠運行的組件。如果單個組件無法承受壓力，那么整個系統就會受到威脅。到目前為止，對于鉆機，圣誕樹制造商和化學注入公司而言，在極端深度下可靠的組件性能一直是一個問題。

派克快速接頭部門（QCD）的一項新產品可能是這項創新技術，它可以幫助操作員達到比以往更多的儲層。

市場獨有的金屬密封連接器
派克的快速接頭部門將推出新的20,000 psi金屬密封接頭。

市場上獨有的連接器具有20,000 psi的工作壓力，在高壓地層中工作時可實現可靠的連接和斷開。功能和優點包括：

首批海底連接器之一，工作壓力為20,000 psi。

專為高壓高溫（HPHT）環境而設計。

使操作員比以往任何時候都可以到達更多的水庫。

在深水應用中連接多臺設備的理想選擇。

20,000 psi金屬密封連接器是最早可用于維修高壓儲層設備的連接器之一。這是連接海上工業中多個設備的理想選擇，包括圣誕樹制造，石油生產和化學注入。

為了建立可靠的連接，連接器結合了兩種類型的密封件，使其非常適合極端深度的惡劣HPHT環境：

密封設計用于在全系統壓力下進行連接，以及

密封件采用Parker專利金屬密封技術設計，可提高耐磨性和耐高溫性。

金屬密封，低分離力15,000 psi快速接頭

設計用于在壓力下低分離力。

在最惡劣的環境中提供卓越的流量和可靠的性能。

主密封和次密封可形成安全屏障，以防止進水。

Download the subsea connection systems product brochure

Reliability at 3000 Meters
Stab connections designed for function, engineered for life.
Parker’s MCD Series Stab Plates provide maximum performance, ease of installation, long life, and a sound hydraulic connection in harsh subsea conditions.

Typical applications include:
- Hydraulic flying leads (HFL)
- Christmas trees
- Subsea manifolds
- Umbilical termination assemblies (UTA)

Engineered to function under demanding conditions, MCD Series Stab Plates have been designed to handle separation loads in excess of 100,000 lbs allowing connections with all lines at 15,000 psi. A high strength locking bayonet assures the plates remain securely connected for reliable performance. With the versatility to be custom configured for each application, MCD Series Stab Plates can accommodate combinations of 1/8” to 1-1/2” quick couplings. When used with Parker’s DSL Series Couplings, the MCD Series Stab Plates provide unparalleled performance and reliability.

MCD Series Stab Plates have best-in-class guiding features and are light weight for ease of handling during installation. Connection indicators are clearly visible to show the ROV pilot when a proper connection has been made. Additionally, an ROV operated secondary release is a standard feature of the MCD Series Stab Plates. A standard work class ROV equipped with a Class 4 ROV torque tool securely connects the mating plates. Parker offers stab plates, quick couplings, termination frames and tube bundle assemblies, to provide a complete subsea hydraulic connection solution. Manufacturing strength, engineering and quality focused culture, along with global service and distribution – This is Parker.

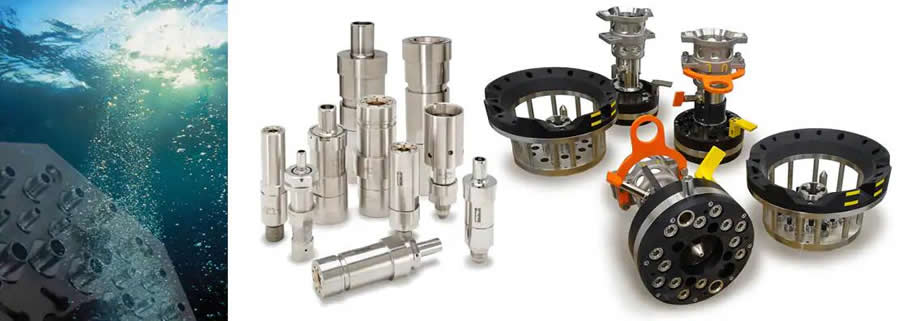

MCD Stab Plates with Parker
DSL Quick Couplings installed.

Depth 3000 meters (9842 feet)
Life 30 years
Separation Load 70,000 lbf (311 kN) at design pressure 105,000 lbf (467 kN) at proof pressure
Alignment Capability Vertical and Lateral: +/- 75mm (3”)
Orientation: +/- 10 degrees
Elevation: +/- 10 degrees
Bearing: +/- 10 degrees
Operating Temperature -18° C to 70° C (-0.4° F to 158° F)
Storage Temperature -25° C to 70° C (-13° F to 158° F)
Pressures/Arrangement 15,000 psi (1034 bar) on all lines
Weight in water
(without termination frame)
80 kg (176 lbs)

Materials:
Nitronic? 50HS
316L
Super Duplex
ToughMet?
Carbon Steel
Engineered Polymer

Standards:
ISO 13628 - 1 /-4 / -5 / -6 / -8
API 17 E / F / H

Coupling Configuration:
14 way: (13) 1/2” - (1) 1”
Other configurations available

Testing:
Hydrostatic Proof Pressure - Mated and unmated
Connect - All lines and combination of lines under pressure
Alignment
Secondary Release Mechanism
Mechanism Endurance

Low Separation Force Subsea Quick Couplings
DSL Series
DSL Series couplings are designed for low separation force while under pressure. Durable PEEK or optional metal seals provide confidence for connection and disconnection at full pressure and depths down to 3000 meters.

Features:
- Sizes 1/4" - 1 1/2"
- Up to 15,000 psi (1034 bar)
- Poppet valves
- Redundant sealing
- Metal or PEEKprimary seal,PEEK secondary seal
- Parker Nitrile O-rings standard
- Body material: Nitronic? 50HS
- Internal component materials: Nitronic? 50HS,316 SST, ToughMET? AT110.Springs are Inconel? X-750 or Elgiloy

Options:
- Various O-ring materials
- Guide sleeve
- Vented valving
- Welded assembly or 2-piece threaded version
- Various end configurations: Autoclave,Weld prep, tube stub (others available upon request)
- Rear plate mounting
