Rectus利達時低壓系列接頭：安全型96KS系列快速接頭

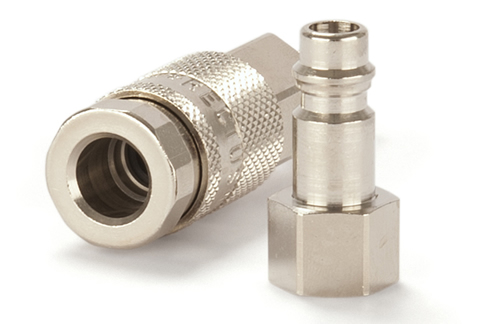

RECTUS Series 系列96KS快速接頭
Parker Rectus 96系列用于呼吸空氣快換接頭
Parker Rectus 96 Series Breathing Air Couplings

Parker Rectus 96系列快換接頭，公稱通徑為7.4mm，用于呼吸空氣的應用，承壓可達35 bar。特別是為呼吸空氣保護應用開發的，可選材料：黃銅。派克96系列呼吸空氣快換接頭是特別為呼吸保護的應用而設計。該系列快換接頭可使用單手操作，超大流量的閥芯，保證了流量的優化以及減小了壓降損失。96系列快換接頭，還額外的配備了安全鎖系統，從而防止了意外斷開的情況發生。當需要斷開時，陽接頭需要先推入陰接頭，然后才能斷開連接。派克96系列呼吸快換接頭的測試，需要符合EN 139標準。

Parker Rectus 96 Series Breathing Air Couplings

市場：
- 生命科學
- 救援設備

特征/優勢：
- 可與當前呼吸系統應用中，最常見的快換接頭進行互換
- 超高流量閥，優化了流量，并且減少了壓降
- 額外的安全鎖緊系統能夠避免意外的斷開情況發生
- 接頭測試符合EN 139 標準
- 單手操作系統能夠進行快速方便的連接

性能特點

標稱直徑 (DN) 7,4
閥門 是, 否
型號 呼吸空氣
長度 (MM) 38 高達 78
外六角 (MM) 14 高達 22
外徑 (MM) na, 12, 23
材料 黃銅，不銹鋼
密封材料 na, 丁腈橡膠
最低工作溫度(°C) -20
最高工作溫度 (C) 100
最大工作壓力 (BAR) 35
流速 (LPM) 1700

應用：
- 呼吸空氣

LITERATURE AND REFERENCE MATERIALS
- Catalogue Page Parker Rectus Series 96 Breathing Air
- Datasheet Series 96 Breathing Air made of Brass

Parker ，Rectus和Tema三大公司都經過了長期的獨立發展階段，2007年美國Parker派克收購了Rectus和TEMA與其業務交叉的部門，將三個公司業務相似和產品相同的設備線進行重組，利用各自?xún)?yōu)勢，協同品牌效應，增強新整合部門的綜合實力。因此，新創建的QCDE的（歐洲快速接頭分部）結合國際地位與領先的技術和創新領域的氣動和液壓連接件，這使得QCDE成為行業合作范圍最廣、最具價值的合作伙伴，助力更多企業走向成功。

Rectus成立于1950年，2000年Rectus收購TEMA品牌，共同組建了Rectus-TEMA，在經歷了長期的自主研發和特定的客戶市場，2007年全球運動控制元件和系統的領導者Parker 全面收購（Rectus）利達時及（TEMA）天馬品牌，在歐洲Nussdorf 組建QCDE總部，Rectus和Tema具有多年專業的開發快速接頭的經驗，使我們的客戶能夠從我們這里得到各種領域應用的快速連接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.

Rectus利達時低壓系列接頭：安全型96KS系列快速接頭 RECTUS Series 系列96KS快速接頭

呼吸級接頭 Breathing Air

通徑 Nominal Diameter 7.4 = 43 mm2

RECTUS Series 系列 96KS

流量壓力損失表 Chart	特征描述 Technical Description The 96KS coupling system has a safety lock. To disconnect, the plug must first be pushed further into the coupling before it can be unlocked. This prevents unintentional disconnection.	優點 Advantages Disconnecting the safety coupling is only possible after the plug has first been pushed further into the coupling. Cannot be interconnected with the 95KS series. Single handed operation with a multitude of connecting possibilities. High flow rates due to the UltraFlo valve. Tested according EN 139 standard.	工作壓力 Working Pressure PB = 35 bar，最大靜態壓力的安全系數為4:1。 工作溫度 Working Temperature* -20°C ~ +100°C (NBR) -40°C ~ +120/150°C (EPDM) -15°C ~ +200°C (FKM) 溫度取決于介質 *特殊工況溫度產品 當溫度低于-20°C或者高于+100°C時，需要使用特殊的密封圈，請聯系我們。
	材料|材質 Material
	Coupling Standard AISI 303 Back Body Valve Body Sleeve Valve Spring and Locking Ring Locking Balls Seals Inner Sleeve Spring Plate Brass, Nickel Plated Brass, Nickel Plated Brass, Nickel Plated Zinc Diecasting, Nickel Plated AISI 301 AISI 420 NBR Brass Brass AISI 303 AISI 303 AISI 303 AISI 303 AISI 301 AISI 316 FKM AISI 303 AISI 303 Plug Brass, Nickel Plated AISI 303
	相關文檔 Documents
	安全須知 Safety Instructions	安裝及維護說明 Installation & Maintenance	操作說明 Operating instructions

Couplings	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	Version 材質	Part Number 訂貨號
外螺紋 Male Thread	R 1/4	19	65	23	12					Standard	96KS AK13 BPN
	R 3/8	19	64	23	12					Standard	96KS AK17 BPN
	G 3/8	19	62	23	9					AISI 303	96KS AW17 RVX
	R 1/2	22	66	23	17					Standard	96KS AK21 BPN
內螺紋 Female Thread	G 1/4	19	60	23	10					Standard	96KS IW13 BPN
	G 3/8	19	59	23	9					Standard	96KS IW17 BPN
寶塔接頭 Hose Barb	6 mm	19	78	23	25					Standard	96KS TF06 BPN
	7 mm	20	77	23						Standard	96KS TF07 BPN
	9 mm	19	78	23	25					Standard	96KS TF09 BPN
	10 mm	19	78	23	25					Standard	96KS TF10 BPN
	13 mm	19	78	23	25					Standard	96KS TF13 BPN

Plugs	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	Version 材質	Part Number 訂貨號
寶塔接頭 Hose Barb	6 mm		51	12	25					Standard	96SS TF06 MXN
	9 mm		51	12	25					Standard	96SS TF09 MXN
	13 mm		53	12	25					Standard	96SS TF13 MXN

Plugs	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	Version 材質	Part Number 訂貨號
外螺紋 Male Thread	R 1/4	14	42		12					Standard	96SS AK13 MXN
	R 3/8	17	42		12					Standard	96SS AK17 MXN
Au?engewinde	G 3/8	19	38		9					AISI 303	96SS AW17 RXX
內螺紋 Female Thread	G 1/4	17	38		10					Standard	96SS IW13 MXN
	G 3/8	19	38		10					Standard	96SS IW17 MXN

更多Rectus快速接頭產品信息，請您關注產品細節頁面，或者來電咨詢我們：010-84282935 或者郵件至：sales@cnmec.biz
