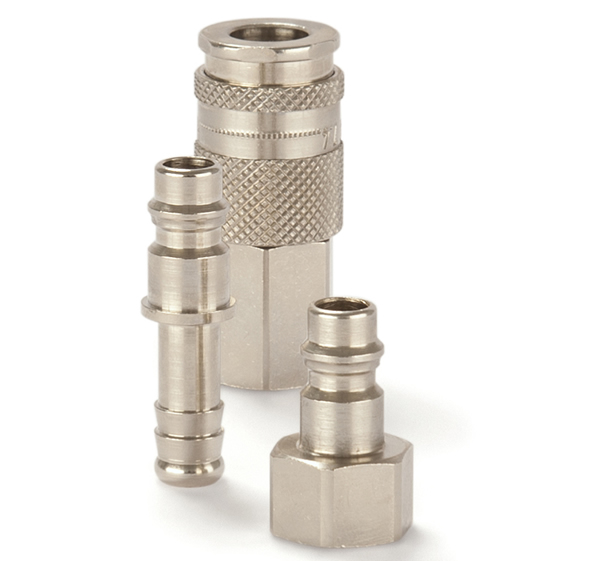

Rectus利達時低壓系列接頭：安全型95KS系列快速接頭 RECTUS Series 系列95KS快速接頭
Rectus 95系列，呼吸空氣快換接頭

Parker派克的快換接頭系統是為了呼吸空氣保護的應用而特別開發的。該系列快換接頭可使用單手進行連接操作。閥芯使用了 UltraFlo 閥芯設計，保證了流量的優化以及減少了壓降損失。該系列安全型快換接頭使用額外的安全鎖緊機構，能夠防止意外的斷開。當需要斷開時，陽接頭需要先推入陰接頭，然后才能斷開連接。當使用96KS系列進行連接時，陽接頭無法推入陰接頭。接頭測試符合 EN 139標準。

該系列快換接頭是特別為了呼吸空氣保護的應用進行開發的，目前可供的材料是黃銅。
Rectus 95系列，呼吸空氣快換接頭公稱通徑是7.4mm，用于呼吸空氣的應用，承壓可達35 bar。

市場：
- 生命科學
- 急救設備

特點/優點：
- 在呼吸空氣應用中是能與其他的通用型快換進行互換的。
- UltraFlo 閥芯設計保證了流量的優化以及減少了壓降損失
- 使用額外的安全鎖緊機構，能夠防止意外的斷開
- 測試符合標準EN 139
- 單手操作可方便快速地進行連接

性能特點

標稱直徑 (DN) 7,4
閥門 是, 否
型號 呼吸空氣
長度 (MM) 33 到 77
外六角 (MM) 14 到 24
外徑 (MM) na, 14, 23
密封材料 na, 丁腈橡膠
最低工作溫度(°C) -20
最高工作溫度 (C) 100
最大工作壓力 (BAR) 35
流速 (LPM) 1700
應用類型 呼吸空氣
其他安全功能 呼吸空氣

應用：
- 呼吸空氣

LITERATURE AND REFERENCE MATERIALS
Catalogue Page Parker Rectus Series 95 Breathing Air
Datasheet Series 95 Breathing Air made of Brass

Parker ，Rectus和Tema三大公司都經過了長期的獨立發展階段，2007年美國Parker派克收購了Rectus和TEMA與其業務交叉的部門，將三個公司業務相似和產品相同的設備線進行重組，利用各自優勢，協同品牌效應，增強新整合部門的綜合實力。因此，新創建的QCDE的（歐洲快速接頭分部）結合國際地位與領先的技術和創新領域的氣動和液壓連接件，這使得QCDE成為行業合作范圍最廣、最具價值的合作伙伴，助力更多企業走向成功。

Rectus成立于1950年，2000年Rectus收購TEMA品牌，共同組建了Rectus-TEMA，在經歷了長期的自主研發和特定的客戶市場，2007年全球運動控制元件和系統的領導者Parker 全面收購（Rectus）利達時及（TEMA）天馬品牌，在歐洲Nussdorf 組建QCDE總部，Rectus和Tema具有多年專業的開發快速接頭的經驗，使我們的客戶能夠從我們這里得到各種領域應用的快速連接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.

Rectus利達時低壓系列接頭：安全型95KS系列快速接頭 RECTUS Series 系列95KS快速接頭

呼吸級接頭 Breathing Air

通徑 Nominal Diameter 7.4 = 43 mm2

RECTUS Series 系列 95KS

流量壓力損失表 Chart	特征描述 Technical Description The 95KS coupling system has a safety lock. To disconnect, the plug must first be pushed further into the coupling before it can be unlocked. This prevents unintentional disconnection.	優點 Advantages Disconnecting the safety coupling is only possible after the plug has first been pushed further into the coupling. Cannot be interconnected with the 96KS series. Single handed operation with a multitude of connecting possibilities. High flow rates due to the UltraFlo valve. Tested according EN 139 standard.	工作壓力 Working Pressure PB = 35 bar，最大靜態壓力的安全系數為4:1。 工作溫度 Working Temperature* -20°C ~ +100°C (NBR) -40°C ~ +120/150°C (EPDM) -15°C ~ +200°C (FKM) 溫度取決于介質 *特殊工況溫度產品 當溫度低于-20°C或者高于+100°C時，需要使用特殊的密封圈，請聯系我們。
	材料|材質 Material
	Coupling Standard AISI 303/Brass Back Body Valve Body Sleeve Valve Spring and Locking Ring Locking Balls Seals Inner Sleeve Spring Plate Brass, Nickel Plated Brass, Nickel Plated Brass, Nickel Plated Zinc Diecasting, Nickel Plated AISI 301 AISI 420 NBR Brass Brass Brass, Nickel Plated AISI 303 Brass, Nickel Plated Zinc Diecasting, Nickel Plated AISI 301 AISI 420 NBR AISI 303 Brass Plug Plugs Steel Hardened, Nickel Plated
	相關文檔 Documents
	安全須知 Safety Instructions	安裝及維護說明 Installation & Maintenance	操作說明 Operating instructions

Couplings	端口 A	Hex SW	L mm	D mm	L1 mm	Version 材質	Part Number 訂貨號
Au?engewinde	R 1/4	19	61	23	12	Standard	95KS AK13 BPN
	R 1/4					AISI 303/Brass	95KS AK13 RPN
	R 3/8	19	60	23	12	Standard	95KS AK17 BPN
	R 3/8					AISI 303/Brass	95KS AK17 RPN
	R 1/2	22	61	23	17	Standard	95KS AK21 BPN
	R 1/2					AISI 303/Brass	95KS AK21 RPN
Innengewinde	G 1/4	19	56	23	10	Standard	95KS IW13 BPN
	G 1/4					AISI 303/Brass	95KS IW13 RPN
	G 3/8	19	55	23	9	Standard	95KS IW17 BPN
	G 3/8					AISI 303/Brass	95KS IW17 RPN
	G 1/2	24	58	23	12	Standard	95KS IW21 BPN
	G 1/2					AISI 303/Brass	95KS IW21 RPN
寶塔接頭 Hose Barb	6 mm					AISI 303/Brass	95KS TF06 RPN
	6 mm	19	74	23	25	Standard	95KS TF06 BPN
	7 mm					AISI 303/Brass	95KS TF07 RPN
	7 mm	20	77	23	22	Standard	95KS TF07 BPN
	8 mm					AISI 303/Brass	95KS TF08 RPN
	8 mm	19	74	23	25	Standard	95KS TF08 BPN
	9 mm					AISI 303/Brass	95KS TF09 RPN
	9 mm	19	74	23	25	Standard	95KS TF09 BPN
	10 mm					AISI 303/Brass	95KS TF10 RPN
	10 mm	19	74	23	25	Standard	95KS TF10 BPN
	13 mm					AISI 303/Brass	95KS TF13 RPN
	13 mm	19	74	23	25	Standard	95KS TF13 BPN

PLUGS	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	Version 材質	Part Number 訂貨號
寶塔接頭 Hose Barb	6 mm		47,5	14	25				Standard	95SS TF06 MXN
	9 mm		47,5	14	25				Standard	95SS TF09 MXN
	10 mm		47,5	14	25				Standard	95SS TF10 MXN

PLUGS	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	Version 材質	Part Number 訂貨號
外螺紋 Male Thread	R 1/4	14	38,5		12				Standard	95SS AK13 MXN
	R 3/8	17	38,5		12				Standard	95SS AK17 MXN
內螺紋 Female Thread	G 1/4	17	33		9				Standard	95SS IW13 MXN
	G 3/8	19	33		9				Standard	95SS IW17 MXN

更多Rectus快速接頭產品信息，請您關注產品細節頁面，或者來電咨詢我們：010-84282935 或者郵件至：sales@cnmec.biz
