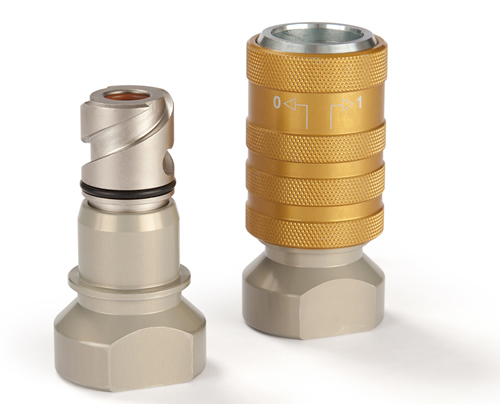

Parker Rectus 703 Series系列液壓快換接頭
Parker Rectus 703系列液壓快換接頭，使用共軸功能，同時連通兩條獨立的管路

Parker Rectus 703系列快換接頭，公稱通徑為3mm，用于液壓應用，目前可供材料為碳鋼。派克703系列快換接頭，使用同軸功能，能夠連接兩條獨立的管路（壓力管路以及回油管路）。目前可供形式為雙聯管以及管中管兩種形式。派克703系列供貨形式，使用管中管形式，預裝了陰接頭與陽接頭，并且預先灌滿了液壓油。Quick Coupling System with coaxial function to connect two independent lines ( pressure line and return line).Available as Twin-Hose solution and Hose-in-Hose solution.The Parker ?Coaxial Hose Package“ is completely assembled with a Hose-in Hose coupling and plug, and pre-filled with hydraulic oil. TüV approval according to
NFPA 1936:2010 and DIN EN 13204:2012.

Parker Rectus 703 Series系列液壓快換接頭
Parker Rectus 703系列液壓快換接頭，使用共軸功能，同時連通兩條獨立的管路

TUV 認證，符合 NFPA 1936:2010 以及 DIN EN 13204:2012標準。
專利保護中

安全提示：
管中管解決方案的功能可靠性只能與派克的同軸軟管一起使用來保障。

最大工作壓力-壓力管路：
720 bar

最大工作壓力-回油管路：
35 bar

市場：
- 救援
- 工業
- 安全技術

特點/優點：
- 帶套筒安全鎖
- 無溢流型解決方案，極低的死區溢流量
- 操作便捷-連接時無殘壓
- 密封套筒防止灰塵和污垢
- 陰接頭及陽接頭裝配時標配防塵帽（黑色POM）以及不銹鋼鋼繩

性能特點

標稱直徑 (DN) 3
閥門 是
型號 雙截止
連接螺紋尺寸 (IN) 12 x 1,5, 27 x 1,5
長度 (MM) 85 高達 102
外徑 (MM) 30, 48
材料 碳鋼
材料 - 密封件 橡膠
最低工作溫度(°C) -30
MAXIMUM WORKING TEMPERATURE (°C) 100
應用 液壓

應用：
- 救援應用 Rescue equipment
- 液壓切紙機吊具 Hydraulic cutter and spreader Hydraulic saw
- 軌道系統

LITERATURE AND REFERENCE MATERIALS
- Catalogue Page Parker Rectus 703-Series
