Rectus利達時低壓系列接頭：安全型28KS系列快速接頭 RECTUS Series 系列28KS快速接頭
Parker Rectus 28系列安全型快換接頭，遵循派克結構設計，帶額外的安全鎖緊

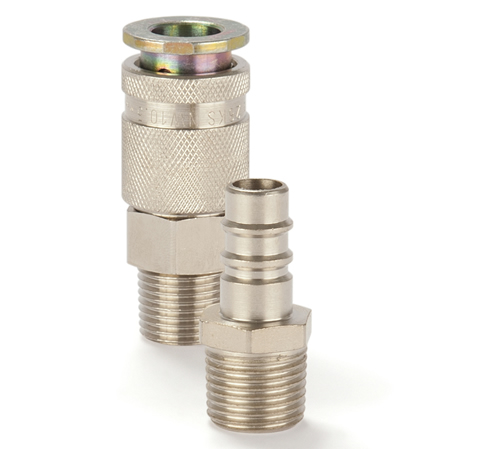

Parker Rectus Series 28 Robust Safety Coupling

Parker Rectus 28系列安全型快換接頭，公稱通徑為10.5mm，用于救援市場的氣動和流體輸送應用，承壓可達35 bar。該快換接頭遵循派克結構設計，可選材料：黃銅/碳鋼。派克的28系列安全型快換接頭，是所有快換系列中帶安全鎖功能的最大一個系列。該系列快換接頭，可使用單手進行操作，超大流量的閥芯保證了流量的優化，并且減少了壓降損失。28系列安全型快換接頭，配備有額外的安全鎖緊機構，能夠防止意外的斷開情況發生。當需要斷開時，陽接頭必須推入到陰接頭內部，然后才能夠進行有效解鎖。陽接頭使用雙輪廓的設計，在操作時，對材料的耐磨性能有提高。

Parker Rectus Series 28 Robust Safety Coupling

市場：
- 建筑機械
- 生命科學
- 過程控制
- 急救設備
- 航空航天

特征/優勢：
- 超大流量的閥芯保證了流量的優化，并且減少了壓降損失
- 配備有額外的安全鎖緊機構，能夠防止意外的斷開情況發生
- 陽接頭使用雙輪廓設計
- 單手操作系統，能夠使連接/斷開更加方便快捷

性能特點

標稱直徑 (DN) 10,5
閥門 是, 否
型號 單截止
長度 (MM) 39 高達 81,5
外六角 (MM) 17 高達 27
外徑 (MM) 15 高達 28
材料 碳鋼
密封材料 na, 丁腈橡膠
最低工作溫度(°C) -20
最高工作溫度 (C) 100
最大工作壓力 (BAR) 35
流速 (LPM) 3500

應用：
- 急救應用
- 呼吸空氣

LITERATURE AND REFERENCE MATERIALS
- Catalogue Page Parker Rectus Series 28 Safety
Datasheet Series 28 Safety Single-Shut-Off Version

Parker ，Rectus和Tema三大公司都經過了長期的獨立發展階段，2007年美國Parker派克收購了Rectus和TEMA與其業務交叉的部門，將三個公司業務相似和產品相同的設備線進行重組，利用各自優勢，協同品牌效應，增強新整合部門的綜合實力。因此，新創建的QCDE的（歐洲快速接頭分部）結合國際地位與領先的技術和創新領域的氣動和液壓連接件，這使得QCDE成為行業合作范圍最廣、最具價值的合作伙伴，助力更多企業走向成功。

Rectus成立于1950年，2000年Rectus收購TEMA品牌，共同組建了Rectus-TEMA，在經歷了長期的自主研發和特定的客戶市場，2007年全球運動控制元件和系統的領導者Parker 全面收購（Rectus）利達時及（TEMA）天馬品牌，在歐洲Nussdorf 組建QCDE總部，Rectus和Tema具有多年專業的開發快速接頭的經驗，使我們的客戶能夠從我們這里得到各種領域應用的快速連接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.

Rectus利達時低壓系列接頭：安全型28KS系列快速接頭 RECTUS Series 系列28KS快速接頭

單截止 Single Shut-Off

通徑 Nominal Diameter 10.5 = 85 mm2

RECTUS Series 系列 28KS

流量壓力損失表 Chart	特征描述 Technical Description The 28KS safety coupling is the largest version of our safety range. The plug must be pushed further into the coupling before it can be disconnected, which prevents unintentional disconnection. The plug profile conforms with the CETOP RP 59 P-15 standard.	優點 Advantages Single handed operation. High quality coupling made of steel. Safety locking system. High flow rate due to the UltraFlo valve. Double profiled plug design against wear of material during operation.	工作壓力 Working Pressure PB = 35 bar ，最大靜態壓力的安全系數為4:1。 工作溫度 Working Temperature* -20°C ~ +100°C (NBR) -40°C ~ +120/150°C (EPDM) -15°C ~ +200°C (FKM) 溫度取決于介質 *特殊工況溫度產品 當溫度低于-20°C或者高于+100°C時，需要使用特殊的密封圈，請聯系我們。
	材料|材質 Material
	Coupling Standard Back Body Valve Body Sleeve Valve Spring and Locking Ring Locking Balls Seals Brass, Nickel Plated Steel, Nickel Plated Steel Hardened, Nickel Plated Brass AISI 301 AISI 420 NBR Plug Plugs Steel Hardened, Nickel Plated
	相關文檔 Documents
	安全須知 Safety Instructions	安裝及維護說明 Installation & Maintenance	操作說明 Operating instructions

Couplings	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	Version 材質	Part Number 訂貨號
外螺紋 Male Thread	R 1/2	24	69,5	28	17					Standard	28KSAK21SPN
	R 3/4	27	69,5	28	17					Standard	28KSAK26SPN
內螺紋 Female Thread	G 3/8	24	61,5	28	12					Standard	28KSIW17SPN
	G 1/2	24	61,5	28	12					Standard	28KSIW21SPN
	G 3/4	32	65,5	28	16					Standard	28KSIW26SPN
寶塔接頭 Hose Barb	13 mm	24	81,5	28	25					Standard	28KSTF13SPN
	16 mm	24	81,5	28	25					Standard	28KSTF16SPN
	19 mm	24	81,5	28	25					Standard	28KSTF19SPN

Plugs	Connection A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	Version	Part Number
外螺紋 Male Thread	R 3/8	17	45		12					Standard	28SSAK17SXN
	R 1/2	22	50		17					Standard	28SSAK21SXN
內螺紋 Female Thread	G 3/8	19	39		9					Standard	28SSIW17SXN
	G 1/2	24	42		12					Standard	28SSIW21SXN
	G 3/4	32	47		16					Standard	28SSIW26SXN

Plugs	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	Version 材質	Part Number 訂貨號
寶塔接頭 Hose Barb	10 mm		54	15	25					Standard	28SSTF10SXN
	13 mm		54	15	25					Standard	28SSTF13SXN
	16 mm		56	18	25					Standard	28SSTF16SXN
	19 mm		56	21	25					Standard	28SSTF19SXN

更多Rectus快速接頭產品信息，請您關注產品細節頁面，或者來電咨詢我們：010-84282935 或者郵件至：sales@cnmec.biz
