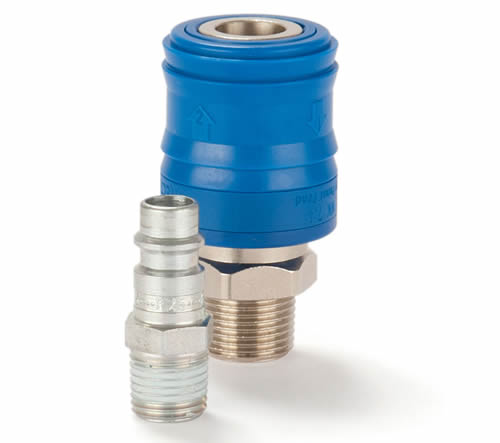

Rectus利達時低壓系列接頭：自排氣安全型26KE系列快速接頭
RECTUS Series 系列26KE快速接頭
Parker 26系列優質的安全型快換接頭帶自排氣功能
Parker Rectus Series 26 Self Venting Safety coupling
優質的安全型快換接頭帶自排氣功能，公稱通徑為7.4mm，可用于最高壓力為12 bar的氣動應用。該快換接頭符合歐洲標準結構，可提供黃銅/碳鋼材料。派克優質的安全型快換接頭26 系列帶自排氣功能，是一款安全可靠的接頭。其自排氣功能一般在快換斷開時起作用，可避免斷開瞬間受壓軟管危險甩動的風險。當第一次往回拉母頭套筒時，快換公頭松脫，但是整個接頭依然保持鎖緊狀態；母頭閥芯閉合，同時空氣從受壓管路釋放出來。此時，再次往回拉母頭套筒，快換才會安全地斷開連接。該系統符合 ISO 4414，一個對工作現場安全要求極高的標準。塑料的套筒不會損傷工作表面。
可在26系列里面找到與帶自排放功能的18系列母頭對應的公頭。
Parker Rectus Series 26 Self Venting Safety coupling
市場：
- 加工機械
- 汽車工業
特征/優勢：
- 安全型快換，帶自排放裝置
- 由于自排放功能，不會發生斷開瞬間受壓軟管危險甩動的情況
性能特點
標稱直徑 (DN) 7,4
閥門 是
型號 自排氣
長度 (MM) 55 高達 71
外六角 (MM) 22, 24
外徑 (MM) 31
材料 黃銅鍍鎳
密封材料 NBR
最低工作溫度(°C) -20
最高工作溫度 (C) 60
最大工作壓力 (BAR) 12
應用類型 氣動
其他安全功能 自排氣
應用：
- 氣動工具
- 氣動空氣管路系統
- 裝配管路
LITERATURE AND REFERENCE MATERIALS
- Catalogue Page Parker Rectus Series 26 Self Venting
- Datasheet Series 26 Self-Venting
Parker ，Rectus和Tema三大公司都經過了長期的獨立發展階段，2007年美國Parker派克收購了Rectus和TEMA與其業務交叉的部門，將三個公司業務相似和產品相同的設備線進行重組，利用各自優勢，協同品牌效應，增強新整合部門的綜合實力。因此，新創建的QCDE的（歐洲快速接頭分部）結合國際地位與領先的技術和創新領域的氣動和液壓連接件，這使得QCDE成為行業合作范圍最廣、最具價值的合作伙伴，助力更多企業走向成功。
Rectus成立于1950年，2000年Rectus收購TEMA品牌，共同組建了Rectus-TEMA，在經歷了長期的自主研發和特定的客戶市場，2007年全球運動控制元件和系統的領導者Parker 全面收購（Rectus）利達時及（TEMA）天馬品牌，在歐洲Nussdorf 組建QCDE總部，Rectus和Tema具有多年專業的開發快速接頭的經驗，使我們的客戶能夠從我們這里得到各種領域應用的快速連接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.
Rectus利達時低壓系列接頭：自排氣安全型26KE系列快速接頭 RECTUS Series 系列26KE快速接頭
 |
自排氣型
Self-Venting System |
通徑 Nominal Diameter
7.4 = 43 mm2 |
|
RECTUS Series 系列
26KE |
流量壓力損失表
Chart
 |
特征描述
Technical Description
The connection is
made the same way as with all other quick connect coupling series, by
simply pushing the plug in the coupling. The audible latching when the
plug is securely in place signifies that the coupling is locked. The
sleeve must be pulled back to release the first locking system before it
can be disconnected. This closes the coupling valve. The compressed
downstream air can now escape from the plug (hose). Pulling the sleeve
back a second time releases the second locking system. The connection
can now be safely undone. This self-venting coupling, designed for
bleeding off trapped air, is not suitable for direct connection to
compressed air tools.
|
優點 Advantages
The system fulfils the
requirements of ISO 4414.
- increased safety standards in the work
place
- the plastic sleeve does not scratch working surfaces
Caution
Not recommended for direct connection to compressed air
tools. Reliable functioning can only be guaranteed in conjunction with
original Rectus plugs
made of steel.
|
工作壓力 Working Pressure
PB = 12 bar
，最大靜態壓力的安全系數為4:1。
工作溫度 Working Temperature*
-20°C ~ +60°C
(NBR)
溫度取決于介質 |
| 材料|材質 Material |
|
|
| Coupling |
Standard |
Back Body
Valve
Body
Sleeve
Valve
Spring
Locking Balls
Seals
Pins |
Brass, Nickel Plated
Brass, Nickel Plated
Thermoplastic
Brass
AISI 301
AISI
420
NBR
AISI 420 |
| Plug |
|
|
Steel Hardened,
Zinc-Plated |
|
| 相關文檔 Documents |
|
|
安全須知
Safety Instructions |
安裝及維護說明
Installation & Maintenance |
操作說明
Operating
instructions |
| Couplings |
端口
A |
Hex
SW |
L
mm |
D
mm |
L1
mm |
L2
mm |
Hex1
SW |
B
mm |
G
mm |
Version
材質 |
Part Number
訂貨號 |
外螺紋 Male Thread
|
G 1/4 |
22 |
55 |
31 |
9 |
|
|
|
|
Standard |
26KEAW13MPN |
| G 3/8 |
22 |
55 |
31 |
9 |
|
|
|
|
Standard |
26KEAW17MPN |
| G 1/2 |
24 |
58 |
31 |
12 |
|
|
|
|
Standard |
26KEAW21MPN |
| |
|
|
|
|
|
|
|
|
|
|
內螺紋 Female Thread
|
G 1/4 |
22 |
57 |
31 |
9 |
|
|
|
|
Standard |
26KEIW13MPN |
| G 3/8 |
22 |
57 |
31 |
9 |
|
|
|
|
Standard |
26KEIW17MPN |
| G 1/2 |
24 |
60 |
31 |
12 |
|
|
|
|
Standard |
26KEIW21MPN |
| |
|
|
|
|
|
|
|
|
|
|
寶塔接頭 Hose Barb
|
6 mm |
22 |
71 |
31 |
25 |
|
|
|
|
Standard |
26KETF06MPN |
| 8 mm |
22 |
71 |
31 |
25 |
|
|
|
|
Standard |
26KETF08MPN |
| 9 mm |
22 |
71 |
31 |
25 |
|
|
|
|
Standard |
26KETF09MPN |
| 10 mm |
22 |
71 |
31 |
25 |
|
|
|
|
Standard |
26KETF10MPN |
| 13 mm |
22 |
71 |
31 |
25 |
|
|
|
|
Standard |
26KETF13MPN |
| Plugs |
端口
A |
Hex
SW |
L
mm |
D
mm |
L1
mm |
L2
mm |
Hex1
SW |
B
mm |
G
mm |
Version
材質 |
Part Number
訂貨號 |
外螺紋 Male Thread
|
R 1/8 |
13 |
33 |
|
9 |
|
|
|
|
Standard |
25SFAK10SXZ |
| R 1/4 |
14 |
37 |
|
12 |
|
|
|
|
Standard |
25SFAK13SXZ |
| R 3/8 |
17 |
37 |
|
12 |
|
|
|
|
Standard |
25SFAK17SXZ |
| R 1/2 |
22 |
43 |
|
17 |
|
|
|
|
Standard |
25SFAK21SXZ |
內螺紋 Female Thread
|
G 1/8 |
14 |
30 |
|
7 |
|
|
|
|
Standard |
25SFIW10SXZ |
| G 1/4 |
17 |
33 |
|
9 |
|
|
|
|
Standard |
25SFIW13SXZ |
| G 3/8 |
19 |
33 |
|
9 |
|
|
|
|
Standard |
25SFIW17SXZ |
| G 1/2 |
24 |
36 |
|
12 |
|
|
|
|
Standard |
25SFIW21SXZ |
| Plugs |
端口
A |
Hex
SW |
L
mm |
D
mm |
L1
mm |
L2
mm |
Hex1
SW |
B
mm |
G
mm |
Version
材質 |
Part Number
訂貨號 |
寶塔接頭 Hose Barb
|
6 mm |
|
48 |
12 |
25 |
|
|
|
|
Standard |
25SFTF06SXZ |
| 8 mm |
|
48 |
12 |
25 |
|
|
|
|
Standard |
25SFTF08SXZ |
| 9 mm |
|
48 |
12 |
25 |
|
|
|
|
Standard |
25SFTF09SXZ |
| 10 mm |
|
48 |
12 |
25 |
|
|
|
|
Standard |
25SFTF10SXZ |
| 13 mm |
|
48 |
12 |
25 |
|
|
|
|
Standard |
25SFTF13SXZ |
更多Rectus快速接頭產品信息，請您關注產品細節頁面，或者來電咨詢我們：010-84282935 或者郵件至：sales@cnmec.biz
|
