Rectus利達時低壓系列接頭：自排氣安全型25KE系列快速接頭 RECTUS Series 系列25KE快速接頭

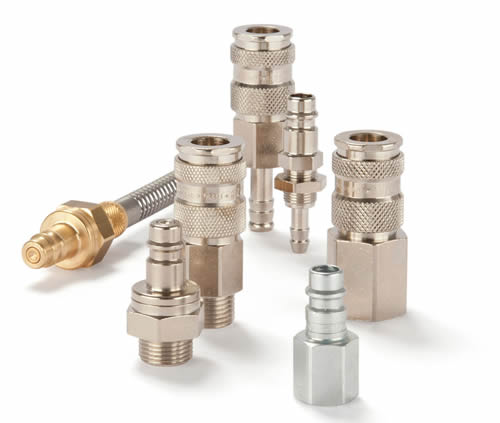

Parker Rectus 25 Series industrial coupling系列快換接頭
25系列優質快換接頭，符合歐洲標準結構

派克優質的快換接頭系統，公稱通徑為7.8mm，用于氣動及流體輸送應用，承壓可達35bar，快換接頭符合歐洲標準結構，目前可供材料為黃銅/碳鋼或者不銹鋼。該系列是一款通用型工業快換，符合歐洲標準結構。該系列快換接頭系統使用單手操作，超大流量閥芯優化了流量，并且減少了壓降損失。該系列的堅固設計和長使用壽命，即使最惡劣的環境也適用。Universal industrial coupling with standard European profile.Coupling system with single-hand operation. High Flow valve for optimum flow and low pressure drop.The series stands out for its robust design and long service life even with the harshest use.Series 25 with additional end connections available on request.

Parker Rectus 25 Series industrial coupling系列快換接頭
25系列優質快換接頭，符合歐洲標準結構

市場：
- 機械工程
- 汽車
- 生命科學
- 過程
- 食品和飲料
- 救援設備
- 航空
- 移動液壓
- 工業液壓
- 機械工具
- 物料搬運

特點/優點：
- 符合歐洲標準結構
- 連接力較低
- 超大流量閥芯優化了流量，并且減少了壓降損失
- 單手操作，方便快捷的連接

性能特點

標稱直徑 (DN) 7,4, 7,8
閥門 是，否
長度 (MM) 30 高達 155
外六角 (MM) 13 高達 24
外徑 (MM) na, 12, 15, 23
密封材料 na, NBR, FKM
最低工作溫度(°C) -15, -20
最高工作溫度 (C) 100, 200
最大工作壓力 (BAR) 35
流速 (LPM) 710, 1800

應用：
- 噴涂設備
- 流體輸送
- 實驗室氣體供應
- 食品和化學加工
- 水和冷卻液管路

LITERATURE AND REFERENCE MATERIALS
- Catalogue Page Parker Rectus Series 25 Brass/Steel
- Catalogue Page Parker Rectus Series 25 Stainless Steel
- Datasheet Series 25 Double-Shut-Off Version
- Datasheet Series 25 DryBreak Version
- Datasheet Series 25 Single-Shut-Off Version

Parker ，Rectus和Tema三大公司都經過了長期的獨立發展階段，2007年美國Parker派克收購了Rectus和TEMA與其業務交叉的部門，將三個公司業務相似和產品相同的設備線進行重組，利用各自優勢，協同品牌效應，增強新整合部門的綜合實力。因此，新創建的QCDE的（歐洲快速接頭分部）結合國際地位與領先的技術和創新領域的氣動和液壓連接件，這使得QCDE成為行業合作范圍最廣、最具價值的合作伙伴，助力更多企業走向成功。

Rectus成立于1950年，2000年Rectus收購TEMA品牌，共同組建了Rectus-TEMA，在經歷了長期的自主研發和特定的客戶市場，2007年全球運動控制元件和系統的領導者Parker 全面收購（Rectus）利達時及（TEMA）天馬品牌，在歐洲Nussdorf 組建QCDE總部，Rectus和Tema具有多年專業的開發快速接頭的經驗，使我們的客戶能夠從我們這里得到各種領域應用的快速連接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.

Rectus利達時低壓系列接頭：自排氣安全型25KE系列快速接頭 RECTUS Series 系列25KE快速接頭

自排氣型 Self-Venting System

通徑 Nominal Diameter 7.8 = 48 mm2

RECTUS Series 系列 25KE

流量壓力損失表 Chart	特征描述 Technical Description The 25KE series is a safety coupling with a self-venting system. When the sleeve is pulled back the plug is released, however, it still remains locked to the coupling. The coupling‘s valve closes while the downstream air supply line is vented simultaneously. Afterward it can be disconnected without any danger by pulling the sleeve back a second time to comletely release the plug from the coupling.	優點 Advantages Connected in the same manner as all standard couplings – single hand operation. The venting takes place without any danger to the operators during the disconnecting process – no danger of being hit by a whipping hose that is still pressurized. The system fulfils the requirements stipulated in ISO 4414 for increased safety standards in the working place. Caution Not recommended for direct connection to compressed air tools. Reliable functioning can only be guaranteed in conjunction with original Rectus plugs made of steel.	工作壓力 Working Pressure PB = 8 bar ，最大靜態壓力的安全系數為4:1。 工作溫度 Working Temperature* -20°C ~ +60°C (NBR) 溫度取決于介質
	材料|材質 Material
	Coupling Standard Back Body Valve Body Sleeve Valve Spring Locking Balls Seals Pins Brass, Nickel Plated Brass, Nickel Plated Brass, Nickel Plated Brass, Nickel Plated AISI 301 AISI 420 NBR AISI 420 Plug Steel Hardened, Zinc-Plated
	相關文檔 Documents
	安全須知 Safety Instructions	安裝及維護說明 Installation & Maintenance	操作說明 Operating instructions

	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	Version 材質	Part Number 訂貨號
外螺紋 Male Thread	R 1/4	24	62	30	12					Standard	25KEAK13BPN
	R 3/8	24	62	30	12					Standard	25KEAK17BPN
	R 1/2	24	67	30	17					Standard	25KEAK21BPN
內螺紋 Female Thread	G 1/4	24	59	30	10					Standard	25KEIW13BPN
	G 3/8	24	56	30	9					Standard	25KEIW17BPN
	G 1/2	24	61	30	12					Standard	25KEIW21BPN
寶塔接頭 Hose Barb	6 mm	24	76	30	25					Standard	25KETF06BPN
	8 mm	24	76	30	25					Standard	25KETF08BPN
	9 mm	24	76	30	25					Standard	25KETF09BPN
	10 mm	24	76	30	25					Standard	25KETF10BPN
	13 mm	24	76	30	25					Standard	25KETF13BPN

	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	Version 材質	Part Number 訂貨號
外螺紋 Male Thread	R 1/8	13	33		9					Standard	25SFAK10SXZ
	R 1/4	14	37		12					Standard	25SFAK13SXZ
	R 3/8	17	37		12					Standard	25SFAK17SXZ
	R 1/2	22	43		17					Standard	25SFAK21SXZ
內螺紋 Female Thread	G 1/8	14	30		7					Standard	25SFIW10SXZ
	G 1/4	17	38,5		9					Standard	25SFIW13SXZ
	G 3/8	19	39,5		9					Standard	25SFIW17SXZ
	G 1/2	24	44		12					Standard	25SFIW21SXZ

	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	Version 材質	Part Number 訂貨號
寶塔接頭 Hose Barb	6 mm		48	12	25					Standard	25SFTF06SXZ
	8 mm		48	12	25					Standard	25SFTF08SXZ
	9 mm		48	12	25					Standard	25SFTF09SXZ
	10 mm		48	12	25					Standard	25SFTF10SXZ
	13 mm		48	12	25					Standard	25SFTF13SXZ
