Rectus利達時低壓系列接頭：黃銅|碳鋼|23KA系列快速接頭 RECTUS Series 系列23KA快速接頭
Parker Rectus Series 23系列優質快換接頭，符合ISO 6150 B 標準結構
Parker Rectus Series 23 industrial coupling

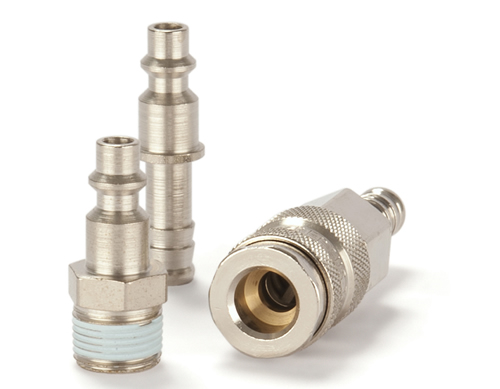

派克優質的快換接頭系統，公稱通徑為5.5mm，用于氣動及流體輸送應用，承壓可達35bar，快換接頭符合ISO 6150 B標準結構以及美國 US MIL-SPEC 4109標準，目前可供材料為黃銅/碳鋼。派克23系列快換，是一款優質的1/4英寸的工業快換，符合ISO 6150 B以及US MIL-SPE+D13C 4109標準結構。該系列特別適用于在工業中氣體介質的使用。23系列使用單手操作系統。超高流量閥保證最佳流量和低壓降。其碳鋼套筒能夠承受震蕩力作用，陽接頭的長導向作用能夠確保高插入深度。
Parker Rectus Series 23 industrial coupling
市場：
-機械工程
- 汽車
- 航空航天
特點/優點：
- 超高流量閥芯可實現最佳流量和低壓降
- 碳鋼套筒能夠承受震蕩力作用
- 單手操作，方便快捷的連接
- 快換連接系統符合ISO 6150 B 以及US MIL-SPEC 4109標準
性能特點
標稱直徑 (DN) 5,5
閥門 是，否
型號 單截止
長度 (MM) 36 高達 163
外六角 (MM) 13 高達 24
外徑 (MM) na, 14, 23
密封材料 na, NBR
最低工作溫度(°C) -20
最高工作溫度 (C) 100
最大工作壓力 (BAR) 35
流速 (LPM) 900
應用：
- 氣動電動工具
- 管路裝配
- 空氣壓縮機
LITERATURE AND REFERENCE MATERIALS
- Catalogue Page Parker Rectus Series 23 industrial coupling
- Datasheet Series 23 Single-Shut-Off Version made of Brass/Steel-
Parker ，Rectus和Tema三大公司都經過了長期的獨立發展階段，2007年美國Parker派克收購了Rectus和TEMA與其業務交叉的部門，將三個公司業務相似和產品相同的設備線進行重組，利用各自優勢，協同品牌效應，增強新整合部門的綜合實力。因此，新創建的QCDE的（歐洲快速接頭分部）結合國際地位與領先的技術和創新領域的氣動和液壓連接件，這使得QCDE成為行業合作范圍最廣、最具價值的合作伙伴，助力更多企業走向成功。
Rectus成立于1950年，2000年Rectus收購TEMA品牌，共同組建了Rectus-TEMA，在經歷了長期的自主研發和特定的客戶市場，2007年全球運動控制元件和系統的領導者Parker 全面收購（Rectus）利達時及（TEMA）天馬品牌，在歐洲Nussdorf 組建QCDE總部，Rectus和Tema具有多年專業的開發快速接頭的經驗，使我們的客戶能夠從我們這里得到各種領域應用的快速連接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.
Rectus利達時低壓系列接頭：黃銅|碳鋼|23KA系列快速接頭 RECTUS Series 系列23KA快速接頭
 |
單截止
Single Shut-Off |
通徑 Nominal Diameter
5.5 = 25 mm2 |
|
RECTUS Series 系列
23KA |
流量壓力損失表
Chart
 |
特征描述
Technical Description
1/4"
industrial coupling with UltraFlo technology in accordance with ISO 6150
B and US Mil. Spec. 4109. Especially suitable for use with gaseous media
in industry. Steel sleeve counters oscillating forces. Special variants
with brass valve for use with liquids.. |
優點 Advantages
High flow performance with low
pressure drop and a multitude of connection options.
替換產品
Interchangeability
INDUSTR. INTERCHANGE 1/4"
US-MIL-SPEC-C-4109
ISO 6150 B
RECTUS 24, RECTUS 1400/1423
TEMA
1400
CEJN 310, HANSEN 3000
FASTER, GROMELLE 600
PARKER 20 1/4" +
30 1/4"
JWL 521 + JWL 531 |
工作壓力 Working Pressure
最大工作壓力 35 bar,
最大靜態壓力的安全系數為4:1。
工作溫度 Working Temperature*
-20°C ~ +100°C (NBR)
-40°C ~
+120/150°C (EPDM)
-15°C ~ +200°C
(FKM)
溫度取決于介質
*特殊工況溫度產品
當溫度低于-20°C或者高于+100°C時，需要使用特殊的密封圈，請聯系我們。 |
| 材料|材質 Material |
|
|
| 陽接頭 Coupling |
標準 Standard |
本體Back Body
閥體Valve Body
滑套Sleeve
閥Valve
內套筒 Inner
Sleeve
彈簧板 Spring Plate
彈簧和鎖定環Spring & Locking
Ring
鎖定球體Locking Balls
密封圈Seals |
銅鍍鎳 Brass, Nickel Plated
銅鍍鎳 Brass Nickel Plated
淬火鋼
表面鍍鎳 Steel Hardened, Nickel Plated
壓鑄鍍鋅，鍍鎳表面 Zinc Diecasting, Nickel
Plated
黃銅 Brass
黃銅 Brass
AISI 301
AISI 420
NBR |
| 陰接頭 Plug |
|
|
| 本體 Plug |
淬火鋼 表面鍍鎳 Steel Hardened, Nickel Plated |
| 相關文檔 Documents |
|
|
安全須知
Safety Instructions |
安裝及維護說明
Installation & Maintenance |
操作說明
Operating
instructions |
陰接頭 | 接頭體Couplings |
| |
端口
A |
Hex
SW |
L
mm |
D
mm |
L1
mm |
L2
mm |
Hex1
SW |
B
mm |
G
mm |
材質 |
訂貨號 |
外螺紋 Male Thread
|
R 1/4 |
19 |
61 |
23 |
12 |
|
|
|
|
標準 |
23KAAK13MPN |
| R 3/8 |
19 |
60 |
23 |
12 |
|
|
|
|
標準 |
23KAAK17MPN |
| R 1/2 |
22 |
61 |
23 |
17 |
|
|
|
|
標準 |
23KAAK21MPN |
| |
|
|
|
|
|
|
|
|
|
|
內螺紋 Female Thread
|
G 1/4 |
19 |
56 |
23 |
9 |
|
|
|
|
標準 |
23KAIW13MPN |
| G 3/8 |
19 |
54 |
23 |
9 |
|
|
|
|
標準 |
23KAIW17MPN |
| G 1/2 |
24 |
58 |
23 |
9 |
|
|
|
|
標準 |
23KAIW21MPN |
| |
|
|
|
|
|
|
|
|
|
|
Plastic Hose Connection
with Spring Guard
|
9x12 mm |
19 |
163 |
23 |
9 |
8 |
|
|
M 16x1 |
標準 |
23KAKK12MPN |
| |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
Kunstoffschlauch
|
8x10 mm |
19 |
64 |
23 |
9 |
8 |
|
|
M 16x1 |
標準 |
23KAKO10MPN |
| |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
寶塔接頭 Hose Barb
|
6 mm |
19 |
74 |
23 |
25 |
|
|
|
|
標準 |
23KATF06MPN |
| 8 mm |
19 |
74 |
23 |
25 |
|
|
|
|
標準 |
23KATF08MPN |
| 9 mm |
19 |
74 |
23 |
25 |
|
|
|
|
標準 |
23KATF09MPN |
| 10 mm |
19 |
74 |
23 |
25 |
|
|
|
|
標準 |
23KATF10MPN |
| 13 mm |
19 |
74 |
23 |
25 |
|
|
|
|
標準 |
23KATF13MPN |
陽接頭 | 插頭體 Plugs |
| |
端口
A |
Hex
SW |
L
mm |
D
mm |
L1
mm |
L2
mm |
Hex1
SW |
B
mm |
G
mm |
材質 |
訂貨號 |
寶塔接頭 Hose Barb
|
4 mm |
|
51 |
14 |
25 |
|
|
|
|
鍍鎳 |
23SFTF04MXN |
| 6 mm |
|
51 |
14 |
25 |
|
|
|
|
標準 |
23SFTF06SXN |
| 6 mm |
|
51 |
14 |
25 |
|
|
|
|
黃銅 |
23SFTF06MXX |
| 8 mm |
|
51 |
14 |
25 |
|
|
|
|
標準 |
23SFTF08SXN |
| 8 mm |
|
51 |
14 |
25 |
|
|
|
|
黃銅 |
23SFTF08MXX |
| 9 mm |
|
51 |
14 |
25 |
|
|
|
|
標準 |
23SFTF09SXN |
| 9 mm |
|
51 |
14 |
25 |
|
|
|
|
黃銅 |
23SFTF09MXX |
| 10 mm |
|
51 |
14 |
25 |
|
|
|
|
標準 |
23SFTF10SXN |
| 10 mm |
|
51 |
14 |
25 |
|
|
|
|
黃銅 |
23SFTF10MXX |
| 13 mm |
|
51 |
14 |
25 |
|
|
|
|
標準 |
23SFTF13SXN |
陽接頭 | 插頭體 Plugs |
| |
端口
A |
Hex
SW |
L
mm |
D
mm |
L1
mm |
L2
mm |
Hex1
SW |
B
mm |
G
mm |
材質 |
訂貨號 |
Flex Joint, Male Thread
|
R 1/4 |
17 |
68 |
|
11 |
|
|
|
|
標準 |
23FAAK13SPN |
| |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
外螺紋 Male Thread
|
R 1/8 |
13 |
39 |
|
9 |
|
|
|
|
標準 |
23SFAK10SXN |
| R 1/4 |
14 |
42 |
|
12 |
|
|
|
|
標準 |
23SFAK13SXN |
| G 1/4 |
14 |
42 |
|
12 |
|
|
|
|
黃銅 |
23SFAW13MXX |
| R 3/8 |
17 |
42 |
|
12 |
|
|
|
|
標準 |
23SFAK17SXN |
| G 3/8 |
17 |
42 |
|
12 |
|
|
|
|
黃銅 |
23SFAW17MXX |
| R 1/2 |
22 |
48 |
|
17 |
|
|
|
|
標準 |
23SFAK21SXN |
內螺紋 Female Thread
|
G 1/8 |
14 |
36 |
|
9 |
|
|
|
|
標準 |
23SFIW10SXN |
| G 1/4 |
17 |
36 |
|
9 |
|
|
|
|
標準 |
23SFIW13SXN |
| G 1/4 |
17 |
36 |
|
9 |
|
|
|
|
黃銅 |
23SFIW13MXX |
| G 3/8 |
19 |
36 |
|
9 |
|
|
|
|
標準 |
23SFIW17SXN |
| G 3/8 |
19 |
36 |
|
9 |
|
|
|
|
黃銅 |
23SFIW17MXX |
| G 1/2 |
24 |
39 |
|
12 |
|
|
|
|
標準 |
23SFIW21SXN |
