Rectus利達時低壓系列接頭：黃銅、碳鋼22KA系列快速接頭 RECTUS Series 系列22KA快速接頭

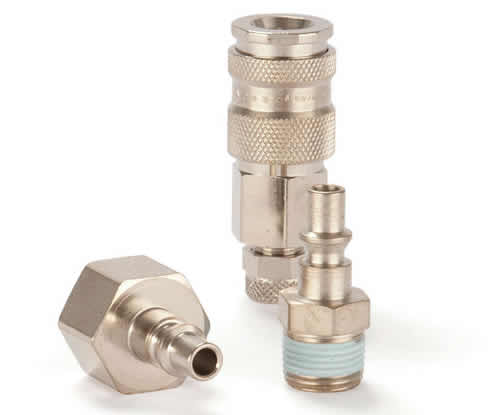

Parker Rectus Series 22 系列優質快換接頭，符合ARO設計結構
派克優質的快換接頭系統，公稱通徑為5.5mm，用于氣動及流體輸送應用，承壓可達35bar，快換接頭符合ARO設計結構，目前可供材料為黃銅/碳鋼。派克22系列快換，是一款優質的快換接頭，符合ARO設計結構，這是在比荷盧經濟聯盟（如瑞士以及南非等）常用的一種結構形式。22系列使用單手操作形式，超高流量閥芯保證了流量的優化以及減少了壓降損失。這是特別為工業應用的氣體介質而開發的。碳鋼套筒能夠承受一定的震蕩力，以及陽接頭導向保證了較高的連接深度。
Parker Rectus Series 22 系列優質快換接頭，符合ARO設計結構
市場：
- 機械制造
特點/優點：
- 超高流量閥芯保證流量的優化以及較低的壓降
- 碳鋼套筒能夠承受一定的震蕩力
- 單手操作系統可用于方便簡單地連接
性能特點
標稱直徑 (DN) 5,5
閥門 是，否
型號 單截止
長度 (MM) 35 高達 126
外六角 (MM) 12 高達 24
外徑 (MM) 12 高達 23
密封材料 na, NBR
最低工作溫度(°C) -20
最高工作溫度 (C) 100
最大工作壓力 (BAR) 35
流速 (LPM) 800
應用：
- 氣動工具
- 管路安裝
- 空氣壓縮機
LITERATURE AND REFERENCE MATERIALS
- Catalogue Page Parker Rectus Series 22
- Datasheet Series 22 Single-Shut-Off Version made of Brass/Steel
Parker ，Rectus和Tema三大公司都經過了長期的獨立發展階段，2007年美國Parker派克收購了Rectus和TEMA與其業務交叉的部門，將三個公司業務相似和產品相同的設備線進行重組，利用各自優勢，協同品牌效應，增強新整合部門的綜合實力。因此，新創建的QCDE的（歐洲快速接頭分部）結合國際地位與領先的技術和創新領域的氣動和液壓連接件，這使得QCDE成為行業合作范圍最廣、最具價值的合作伙伴，助力更多企業走向成功。
Rectus成立于1950年，2000年Rectus收購TEMA品牌，共同組建了Rectus-TEMA，在經歷了長期的自主研發和特定的客戶市場，2007年全球運動控制元件和系統的領導者Parker 全面收購（Rectus）利達時及（TEMA）天馬品牌，在歐洲Nussdorf 組建QCDE總部，Rectus和Tema具有多年專業的開發快速接頭的經驗，使我們的客戶能夠從我們這里得到各種領域應用的快速連接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.
Rectus利達時低壓系列接頭：黃銅|碳鋼|22KA系列快速接頭 RECTUS Series 系列22KA快速接頭
 |
單截止
Single Shut-Off |
通徑 Nominal Diameter
5.5 = 25 mm2 |
|
RECTUS Series 系列
22KA |
流量壓力損失表
Chart
 |
特征描述
Technical Description
English
profile industrial coupling with UltraFlo technology, giving high flow
performance. Specially suited to compressed air applications.
Brass/steel design developed for industry. Compact dimensions and single
handed operation make it suitable for numerous aplications. |
優點 Advantages
可單手操，小尺寸
重量輕，大流量
替換產品
Interchangeability
SCHRADER NW 5 |
工作壓力 Working Pressure
最大工作壓力 35 bar,
最大靜態壓力的安全系數為4:1。
工作溫度 Working Temperature*
-20°C ~ +100°C (NBR)
-40°C ~
+120/150°C (EPDM)
-15°C ~ +200°C
(FKM)
溫度取決于介質
*特殊工況溫度產品
當溫度低于-20°C或者高于+100°C時，需要使用特殊的密封圈，請聯系我們。 |
| 材料|材質 Material |
|
|
| 陽接頭 Coupling |
標準 Standard |
本體Back Body
閥體Valve Body
滑套Sleeve
閥Valve
內套筒 Inner
Sleeve
彈簧板 Spring Plate
彈簧和鎖定環Spring & Locking
Ring
鎖定球體Locking Balls
密封圈Seals |
銅鍍鎳 Brass, Nickel Plated
銅鍍鎳 Brass Nickel Plated
淬火鋼
表面鍍鎳 Steel Hardened, Nickel Plated
壓鑄鍍鋅，鍍鎳表面 Zinc Diecasting, Nickel
Plated
黃銅 Brass
黃銅 Brass
AISI 301
AISI 420
NBR |
| 陰接頭 Plugs |
|
|
| 本體 Plugs |
淬火鋼 表面鍍鎳 Steel Hardened, Nickel Plated |
| 相關文檔 Documents |
|
|
安全須知
Safety Instructions |
安裝及維護說明
Installation & Maintenance |
操作說明
Operating
instructions |
陰接頭 | 接頭體Couplings |
| |
端口
A |
Hex
SW |
L
mm |
D
mm |
L1
mm |
L2
mm |
Hex1
SW |
B
mm |
G
mm |
材質 |
訂貨號 |
外螺紋 Male Thread
|
R 1/4 |
19 |
61 |
23 |
12 |
|
|
|
|
標準 |
22KAAK13MPN |
| R 3/8 |
19 |
60 |
23 |
12 |
|
|
|
|
標準 |
22KAAK17MPN |
| R 1/2 |
22 |
61 |
23 |
17 |
|
|
|
|
標準 |
22KAAK21MPN |
| |
|
|
|
|
|
|
|
|
|
|
內螺紋 Female Thread
|
G 1/4 |
19 |
56 |
23 |
9 |
|
|
|
|
標準 |
22KAIW13MPN |
| G 3/8 |
19 |
55 |
23 |
9 |
|
|
|
|
標準 |
22KAIW17MPN |
| G 1/2 |
24 |
58 |
23 |
9 |
|
|
|
|
標準 |
22KAIW21MPN |
| |
|
|
|
|
|
|
|
|
|
|
Plastic Hose Connection with Spring Guard
|
6 x 8 mm |
19 |
126 |
23 |
7 |
6 |
|
|
M 12x1 |
標準 |
22KAKK08MPN |
| |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
Plastic Hose Connection
|
6 x 8 mm |
19 |
61 |
23 |
7 |
6 |
|
|
M 12x1 |
標準 |
22KAKO08MPN |
| 8 x 10 mm |
19 |
65 |
23 |
9 |
8 |
|
|
M 16x1 |
標準 |
22KAKO10MPN |
| |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
寶塔接頭 Hose Barb
|
6 mm |
19 |
74 |
23 |
25 |
|
|
|
|
標準 |
22KATF06MPN |
| 8 mm |
19 |
74 |
23 |
25 |
|
|
|
|
標準 |
22KATF08MPN |
| 9 mm |
19 |
74 |
23 |
25 |
|
|
|
|
標準 |
22KATF09MPN |
| 10 mm |
19 |
74 |
23 |
25 |
|
|
|
|
標準 |
22KATF10MPN |
| 13 mm |
19 |
74 |
23 |
25 |
|
|
|
|
標準 |
22KATF13MPN |
陽接頭 | 插頭體 Plugs |
| |
端口
A |
Hex
SW |
L
mm |
D
mm |
L1
mm |
L2
mm |
Hex1
SW |
B
mm |
G
mm |
材質 |
訂貨號 |
外螺紋 Male Thread
|
|
14 |
41 |
|
12 |
|
|
|
|
標準 |
22SFAK13SXN |
| G 1/4 |
14 |
41 |
|
12 |
|
|
|
|
黃銅 |
22SFAK13MXX |
| R 3/8 |
17 |
41 |
|
12 |
|
|
|
|
標準 |
22SFAK17SXN |
|
17 |
41 |
|
12 |
|
|
|
|
黃銅 |
22SFAK17MXX |
|
17 |
41 |
|
12 |
|
|
|
|
銅鍍鎳 |
22SFAK17MXN |
| R 1/2 |
22 |
46 |
|
17 |
|
|
|
|
標準 |
22SFAK21SXN |
內螺紋 Female Thread
|
G 1/4 |
17 |
35 |
|
9 |
|
|
|
|
標準 |
22SFIW13SXN |
| G 1/4 |
17 |
35 |
|
9 |
|
|
|
|
黃銅 |
22SFIW13MXX |
| G 1/4 |
17 |
35 |
|
9 |
|
|
|
|
鍍鎳 |
22SFIW13MXN |
| G 3/8 |
19 |
35 |
|
10 |
|
|
|
|
標準 |
22SFIW17SXN |
| G 3/8 |
19 |
35 |
|
10 |
|
|
|
|
黃銅 |
22SFIW17MXX |
| G 3/8 |
19 |
35 |
|
10 |
|
|
|
|
鍍鎳 |
22SFIW17MXN |
| G 1/2 |
24 |
35 |
|
12 |
|
|
|
|
標準 |
22SFIW21SXN |
 寶塔接頭 Hose Barb |
6 mm |
|
49 |
12 |
25 |
|
|
|
|
標準 |
22SFTF06SXN |
| 6 mm |
|
49 |
12 |
25 |
|
|
|
|
黃銅 |
22SFTF06MXX |
| 6 mm |
|
49 |
12 |
25 |
|
|
|
|
鍍鎳 |
22SFTF06MXN |
| 8 mm |
|
49 |
12 |
25 |
|
|
|
|
標準 |
22SFTF08SXN |
| 8 mm |
|
49 |
12 |
25 |
|
|
|
|
黃銅 |
22SFTF08MXX |
| 8 mm |
|
49 |
12 |
25 |
|
|
|
|
鍍鎳 |
22SFTF08MXN |
| 10 mm |
|
49 |
12 |
25 |
|
|
|
|
標準 |
22SFTF10SXN |
| 10 mm |
|
49 |
12 |
25 |
|
|
|
|
黃銅 |
22SFTF10MXX |
| 10 mm |
|
49 |
12 |
25 |
|
|
|
|
鍍鎳 |
22SFTF10MXN |
| 13 mm |
|
49 |
15 |
25 |
|
|
|
|
標準 |
22SFTF13SXN |
| 13 mm |
|
49 |
15 |
25 |
|
|
|
|
黃銅 |
22SFTF13MXX |
| 13 mm |
|
49 |
15 |
25 |
|
|
|
|
鍍鎳 |
22SFTF13MXN |
更多Rectus快速接頭產品信息，請您關注產品細節頁面，或者來電咨詢我們：010-8428 2935 或者郵件至：sales@cnmec.biz
|
