Rectus利達時低壓系列接頭：黃銅、碳鋼20KA系列快速接頭 RECTUS Series 系列20KA快速接頭

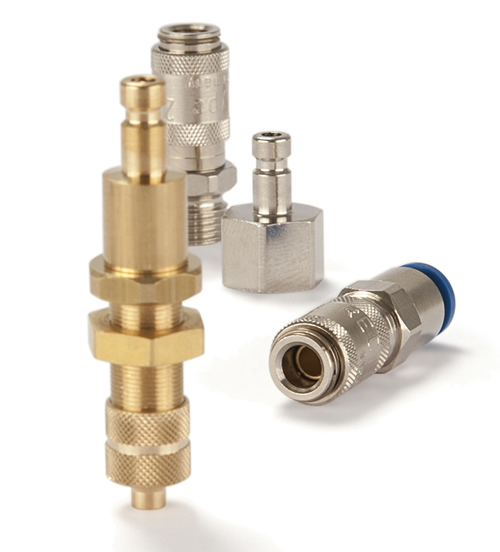

Rectus 20系列快換接頭，國際通用型結構
Parker派克20系列是一款迷你的工業快換接頭，符合國際通用型結構。這一款快換接頭是特別適用于醫療行業以及化工/制藥行業的。
該系列快換接頭，可以使用單手操作。該款快換接頭設計獨特，雖然尺寸小，但是能夠保證高流量，能夠適用于不同的應用以及不同的流體。
Rectus 20系列快換接頭公稱通徑為2.5mm，用于氣動以及流體輸送的應用，承壓可達35bar。
該系列快換接頭符合國際通用型結構，目前可供材料為黃銅或者不銹鋼。
市場：
- 工業
- 生命科學
- 軌道交通
- 機械工程
- 汽車
- 過程控制
- 電氣工程
特點/優點：
- 迷你的工業快換
- 可單手操作，連接簡單快速
- 世界通用型結構
- 與競爭對手的產品比，有流量高，連接力/斷開力低
性能特點
標稱直徑 (DN) 2,7
閥門 是, 否
長度 (MM) 17 高達 52,5
外徑 (MM) 7 高達 10
密封材料 丁腈橡膠，氟橡膠
最低工作溫度(°C) -15, -20
最高工作溫度 (C) 100, 200
最大工作壓力 (BAR) 35
流速 (LPM) 130, 165
應用類型 氣動系統及流體輸送
應用：
- NIBP
- 自動化
Parker ，Rectus和Tema三大公司都經過了長期的獨立發展階段，2007年美國Parker派克收購了Rectus和TEMA與其業務交叉的部門，將三個公司業務相似和產品相同的設備線進行重組，利用各自優勢，協同品牌效應，增強新整合部門的綜合實力。因此，新創建的QCDE的（歐洲快速接頭分部）結合國際地位與領先的技術和創新領域的氣動和液壓連接件，這使得QCDE成為行業合作范圍最廣、最具價值的合作伙伴，助力更多企業走向成功。
Rectus成立于1950年，2000年Rectus收購TEMA品牌，共同組建了Rectus-TEMA，在經歷了長期的自主研發和特定的客戶市場，2007年全球運動控制元件和系統的領導者Parker 全面收購（Rectus）利達時及（TEMA）天馬品牌，在歐洲Nussdorf 組建QCDE總部，Rectus和Tema具有多年專業的開發快速接頭的經驗，使我們的客戶能夠從我們這里得到各種領域應用的快速連接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.
Rectus利達時低壓系列接頭：黃銅|碳鋼|20KA系列快速接頭 RECTUS Series 系列20KA快速接頭
 |
單截止
Single Shut-Off |
通徑 Nominal Diameter
2.7 = 6 mm2 |
|
RECTUS Series 系列
20KA |
流量壓力損失表
Chart
|
特征描述
Technical
Description
迷你型快換接頭，國際通用規格。適用于有大流量要求的各種應用中。廣泛應用于小型氣動設備、醫療技術及化學和制藥行業。
|
優點 Advantages
可單手操
尺寸小
替換產品
Interchangeability
RECTUS 91
WALTHER 06-003 |
工作壓力 Working Pressure
最大工作壓力 35 bar,
最大靜態壓力的安全系數為4:1。
工作溫度 Working Temperature*
-20°C ~ +100°C (NBR)
-40°C ~
+120/150°C (EPDM)
-15°C ~ +200°C
(FKM)
溫度取決于介質
*特殊工況溫度產品
當溫度低于-20°C或者高于+100°C時，需要使用特殊的密封圈，請聯系我們。 |
| 材料|材質 Material |
|
|
| 陽接頭 Coupling |
標準Standard |
銅鍍鎳Nickel Plated |
本體Back Body
閥體Valve Body
滑套Sleeve
閥Valve
彈簧和鎖定環Spring
& Locking Ring
鎖定球體Locking Balls
密封圈Seals |
黃銅 Brass
黃銅 Brass
黃銅 Brass
黃銅 Brass
AISI
301
AISI 420
NBR |
銅鍍鎳 Nickel Plated
銅鍍鎳 Nickel Plated
銅鍍鎳 Nickel Plated
黃銅
Brass
AISI 301
AISI 420
NBR |
| 陰接頭 Plug |
|
|
| 本體 Plug |
銅 Brass |
銅鍍鎳 Brass, Nickel Plated |
| 相關文檔 Documents |
|
|
安全須知
Safety Instructions |
安裝及維護說明
Installation & Maintenance |
操作說明
Operating
instructions |
陰接頭|接頭體|Couplings |
| |
端口
A |
Hex
SW |
L
mm |
D
mm |
L1
mm |
L2
mm |
Hex1
SW |
B
mm |
G
mm |
材質 |
訂貨號 |
外螺紋Male Thread
|
M 5 |
9 |
26 |
10 |
5 |
|
|
|
|
標準 |
20KAAM05MPX |
| M 5 |
9 |
26 |
10 |
5 |
|
|
|
|
銅鍍鎳 |
20KAAM05MPN |
| G 1/8 |
11 |
28 |
10 |
7 |
|
|
|
|
標準 |
20KAAW10MPX |
| G 1/8 |
11 |
28 |
10 |
7 |
|
|
|
|
銅鍍鎳 |
20KAAW10MPN |
內螺紋Female Thread
|
M 5 |
9 |
26 |
10 |
5 |
|
|
|
|
標準 |
20KAIM05MPX |
| M 5 |
9 |
26 |
10 |
5 |
|
|
|
|
銅鍍鎳 |
20KAIM05MPN |
| G 1/8 |
12 |
28 |
10 |
7 |
|
|
|
|
標準 |
20KAIW10MPX |
| G 1/8 |
12 |
28 |
10 |
7 |
|
|
|
|
銅鍍鎳 |
20KAIW10MPN |
塑料管連接
Plastic Hose Connection
|
3 x 4 mm |
9 |
34 |
10 |
7 |
5 |
|
|
M 7 x 0,5 |
標準 |
20KAKO04MPX |
| 3 x 4 mm |
9 |
34 |
10 |
7 |
5 |
|
|
M 7 x 0,5 |
銅鍍鎳 |
20KAKO04MPN |
| 3 x 5 mm |
9 |
34 |
10 |
7 |
5 |
|
|
M 7 x 0,5 |
標準 |
20KAKO05MPX |
| 3 x 5 mm |
9 |
34 |
10 |
7 |
5 |
|
|
M 7 x 0,5 |
銅鍍鎳 |
20KAKO05MPN |
| 4 x 6 mm |
9 |
34 |
10 |
7 |
5 |
|
|
M 8 x 0,5 |
標準 |
20KAKO06MPX |
| 4 x 6 mm |
9 |
34 |
10 |
7 |
5 |
|
|
M 8 x 0,5 |
銅鍍鎳 |
20KAKO06MPN |
穿板式塑料管連接
Panel Mount, Plastic Hose
|
3 x 4 mm |
12 |
45 |
10 |
7 |
17 |
11 |
3 |
M 7 x 0,5 |
標準 |
20KAKS04MPX |
| 3 x 4 mm |
12 |
45 |
10 |
7 |
17 |
11 |
3 |
M 7 x 0,5 |
銅鍍鎳 |
20KAKS04MPN |
| 3 x 5 mm |
12 |
45 |
10 |
7 |
17 |
11 |
3 |
M 7 x 0,5 |
標準 |
20KAKS05MPX |
| 3 x 5 mm |
12 |
45 |
10 |
7 |
17 |
11 |
3 |
M 7 x 0,5 |
銅鍍鎳 |
20KAKS05MPN |
| 4 x 6 mm |
12 |
45 |
10 |
7 |
12 |
11 |
3 |
M 8 x 0,5 |
標準 |
20KAKS06MPX |
| 4 x 6 mm |
12 |
45 |
10 |
7 |
12 |
11 |
3 |
M 8 x 0,5 |
銅鍍鎳 |
20KAKS06MPN |
快插式 Push-In
|
4 mm |
10 |
35 |
10 |
|
|
|
|
|
銅鍍鎳 |
20KARP04MPN |
| |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
寶塔式接頭
Hose Barb
|
3 mm |
|
35 |
10 |
13 |
|
|
|
|
標準 |
20KATF03MPX |
| 3 mm |
|
35 |
10 |
13 |
|
|
|
|
銅鍍鎳 |
20KATF03MPN |
| 4 mm |
|
35 |
10 |
13 |
|
|
|
|
標準 |
20KATF04MPX |
| 4 mm |
|
35 |
10 |
13 |
|
|
|
|
銅鍍鎳 |
20KATF04MPN |
| 5 mm |
|
34 |
10 |
13 |
|
|
|
|
標準 |
20KATF05MPX |
| 5 mm |
|
34 |
10 |
13 |
|
|
|
|
銅鍍鎳 |
20KATF05MPN |
穿板式寶塔接頭
Panel Mount, Hose Barb
|
3 mm |
12 |
51 |
10 |
13 |
17 |
11 |
3 |
M 7 x 0,5 |
標準 |
20KATS03MPX |
| 3 mm |
12 |
51 |
10 |
13 |
17 |
11 |
3 |
M 7 x 0,5 |
銅鍍鎳 |
20KATS03MPN |
| 4 mm |
12 |
51 |
10 |
13 |
17 |
11 |
3 |
M 7 x 0,5 |
標準 |
20KATS04MPX |
| 4 mm |
12 |
51 |
10 |
13 |
17 |
11 |
3 |
M 7 x 0,5 |
銅鍍鎳 |
20KATS04MPN |
| 6 mm |
12 |
51 |
10 |
13 |
17 |
12 |
3 |
M 10 x 1 |
標準 |
20KATS06MPX |
| 6 mm |
12 |
51 |
10 |
13 |
17 |
12 |
3 |
M 10 x 1 |
銅鍍鎳 |
20KATS06MPN |
陽接頭|插頭體|Plugs |
| |
端口
A |
Hex
SW |
L
mm |
D
mm |
L1
mm |
L2
mm |
Hex1
SW |
B
mm |
G
mm |
Version
材質 |
Part Number
訂貨號 |
寶塔式 塑料管連接
Plastic Hose Connection
|
3 x 4 mm |
7 |
25 |
|
7 |
5 |
|
|
M 7 x 0,5 |
標準 |
20SFKO04MXX |
| 3 x 4 mm |
7 |
25 |
|
7 |
5 |
|
|
M 7 x 0,5 |
銅鍍鎳 |
20SFKO04MXN |
| 3 x 5 mm |
7 |
25 |
|
7 |
5 |
|
|
M 7 x 0,5 |
標準 |
20SFKO05MXX |
| 3 x 5 mm |
7 |
25 |
|
7 |
5 |
|
|
M 7 x 0,5 |
銅鍍鎳 |
20SFKO05MXN |
| 4 x 6 mm |
8 |
25 |
|
7 |
5 |
|
|
M 8 x 0,5 |
標準 |
20SFKO06MXX |
| 4 x 6 mm |
8 |
25 |
|
7 |
5 |
|
|
M 8 x 0,5 |
銅鍍鎳 |
20SFKO06MXN |
穿板式塑料管連接
|
3 x 4 mm |
11 |
38 |
|
7 |
17 |
11 |
3 |
M 7 x 0,5 |
標準 |
20SFKS04MXX |
| 3 x 4 mm |
11 |
38 |
|
7 |
17 |
11 |
3 |
M 7 x 0,5 |
銅鍍鎳 |
20SFKS04MXN |
| 3 x 5 mm |
11 |
38 |
|
7 |
17 |
11 |
3 |
M 7 x 0,5 |
標準 |
20SFKS05MXX |
| 3 x 5 mm |
11 |
38 |
|
7 |
17 |
11 |
3 |
M 7 x 0,5 |
銅鍍鎳 |
20SFKS05MXN |
| 4 x 6 mm |
12 |
38 |
|
7 |
17 |
12 |
3 |
M 8 x 0,5 |
標準 |
20SFKS06MXX |
| 4 x 6 mm |
12 |
38 |
|
7 |
17 |
12 |
3 |
M 8 x 0,5 |
銅鍍鎳 |
20SFKS06MXN |
快插式 Push-In
|
4 mm |
10 |
35 |
10 |
|
|
|
|
|
銅鍍鎳 |
20SFRP04MPN |
| |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
寶塔式 Hose Barb
|
3 mm |
|
24 |
7 |
13 |
|
|
|
|
標準 |
20SFTF03MXX |
| 3 mm |
|
24 |
7 |
13 |
|
|
|
|
銅鍍鎳 |
20SFTF03MXN |
| 4 mm |
|
24 |
7 |
13 |
|
|
|
|
標準 |
20SFTF04MXX |
| 4 mm |
|
24 |
7 |
13 |
|
|
|
|
銅鍍鎳 |
20SFTF04MXN |
| 5 mm |
|
22 |
9 |
13 |
|
|
|
|
標準 |
20SFTF05MXX |
| 5 mm |
|
22 |
9 |
13 |
|
|
|
|
銅鍍鎳 |
20SFTF05MXN |
穿板式寶塔接頭
Panel Mount, Hose Barb
|
3 mm |
12 |
45 |
|
13 |
18 |
11 |
3,5 |
M 7 x 0,5 |
標準 |
20SFTS03MXX |
| 3 mm |
12 |
45 |
|
13 |
18 |
11 |
3,5 |
M 7 x 0,5 |
銅鍍鎳 |
20SFTS03MXN |
| 4 mm |
12 |
45 |
|
13 |
17 |
11 |
3 |
M 7 x 0,5 |
標準 |
20SFTS04MXX |
| 4 mm |
12 |
45 |
|
13 |
17 |
11 |
3 |
M 7 x 0,5 |
銅鍍鎳 |
20SFTS04MXN |
陽接頭|插頭體|Plugs |
| |
端口
A |
Hex
SW |
L
mm |
D
mm |
L1
mm |
L2
mm |
Hex1
SW |
B
mm |
G
mm |
Version
材質 |
Part Number
訂貨號 |
外螺紋 Male Thread
|
M 5 |
7 |
18 |
|
5 |
|
|
|
|
標準 |
20SFAM05MXX |
| M 5 |
7 |
18 |
|
5 |
|
|
|
|
銅鍍鎳 |
20SFAM05MXN |
| G 1/8 |
11 |
20 |
|
7 |
|
|
|
|
標準 |
20SFAW10MXX |
| G 1/8 |
11 |
20 |
|
7 |
|
|
|
|
銅鍍鎳 |
20SFAW10MXN |
內螺紋 Female Thread
|
M 5 |
7 |
17 |
|
5 |
|
|
|
|
標準 |
20SFIM05MXX |
| M 5 |
7 |
17 |
|
5 |
|
|
|
|
銅鍍鎳 |
20SFIM05MXN |
| G 1/8 |
12 |
19 |
|
7 |
|
|
|
|
標準 |
20SFIW10MXX |
| G 1/8 |
12 |
19 |
|
7 |
|
|
|
|
銅鍍鎳 |
20SFIW10MXN |
更多Rectus 快速接頭產品信息，請您關注產品細節頁面，或者來電咨詢我們：010-8428 2935 或者郵件至：sales@cnmec.biz
|
