Rectus利達時低壓系列接頭：黃銅|碳鋼|204KL系列快速接頭 RECTUS Series 系列204KL快速接頭
Parker Rectus 204系列無溢流型快換連接系統，符合派克設計結構

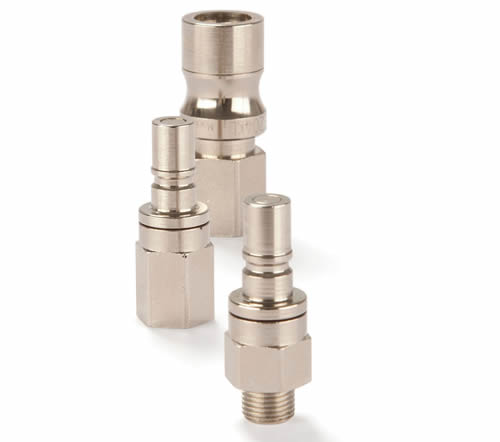

Parker Rectus Series 204 Brass/Steel DryBreak quick couplings
Parker Rectus 204系列無溢流型快換連接系統
Parker Rectus 204系列是無溢流型快換連接系統，公稱通徑為4mm，用于氣動以及流體輸送系統，可用于敏感環境應用，承壓可達15 bar，目前可提供材料：黃銅或者不銹鋼。派克的無溢流型快換系統可用于敏感環境應用，如分析技術，水冷系統，軌道交通系統以及嚴苛的介質應用當中。
該系列快換連接系統可使用單手操作，獨特的設計保證了極低的溢流量以及最小的死區。該接頭的獨特設計保證了，當連接時，絕對不會有空氣侵入系統，以及斷開時，幾乎看不到閥芯表面殘留的液體。
Parker Rectus Series 204 Brass/Steel DryBreak quick couplings
Parker Rectus 204系列無溢流型快換連接系統，符合派克設計結構
市場：
- 生命科學
- 過程控制
- 電子冷卻
- 工業
- 食品和飲料
特點/優點：
- 無溢流型設計，保證了斷開時極低的液體殘留量
- 單手操作系統，可保證簡單快速地連接
- 符合人體工程學的套筒設計，能夠保證方便操作
- 低連接力
- 使用頸圈的設計，能夠保護閥芯本體
- 潔凈，平整的表面（RZ16）
- 高真空承受力
性能特點
標稱直徑 (DN) 4
閥門 是
型號 平齊端面密封
長度 (MM) 40 到 47
外六角 (MM) 14, 17
外徑 (MM) na, 19
密封材料 na，丁腈橡膠，氟橡膠
最低工作溫度(°C) -15, -20
最高工作溫度 (C) 100, 200
最大工作壓力 (BAR) 15
流速 (LPM) 325
應用類型 氣動系統及流體輸送
應用：
- 實驗室供氣系統
- 冷卻或者電子元件
- 真空應用
- 食品及化工過程
- 水及冷卻回路
LITERATURE AND REFERENCE MATERIALS
- Catalogue Page Parker Rectus Series 204
- Datasheet Series 204 DryBreak made of Brass/Steel
- Market Brochure - Transportation Railway
Parker ，Rectus和Tema三大公司都經過了長期的獨立發展階段，2007年美國Parker派克收購了Rectus和TEMA與其業務交叉的部門，將三個公司業務相似和產品相同的設備線進行重組，利用各自優勢，協同品牌效應，增強新整合部門的綜合實力。因此，新創建的QCDE的（歐洲快速接頭分部）結合國際地位與領先的技術和創新領域的氣動和液壓連接件，這使得QCDE成為行業合作范圍最廣、最具價值的合作伙伴，助力更多企業走向成功。
Rectus成立于1950年，2000年Rectus收購TEMA品牌，共同組建了Rectus-TEMA，在經歷了長期的自主研發和特定的客戶市場，2007年全球運動控制元件和系統的領導者Parker 全面收購（Rectus）利達時及（TEMA）天馬品牌，在歐洲Nussdorf 組建QCDE總部，Rectus和Tema具有多年專業的開發快速接頭的經驗，使我們的客戶能夠從我們這里得到各種領域應用的快速連接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.
Rectus利達時低壓系列接頭：黃銅|碳鋼|204KL系列快速接頭 RECTUS Series 系列204KL干式無泄漏型快速接頭
|
|
通徑 Nominal Diameter
4 = 12.5 mm2
|
|
|
流量壓力損失表
Chart
|
特征描述
Technical Description
Dry-break
coupling systems, which stand out for their extremely low leakage rates
and a minimum volume of dead space. No air locks whatsoever during
connecting and negligible film of channelled medium on the valve bodies
when disconnecting. Coupling systems for applications in sensitive
environments, such as in analysis technology, cooling circuits,
transport systems and many applications with aggressive
medium.
|
優點 Advantages
Single handed operation. Easy
handling. Ergonomic sleeve shape. Optimised size. Low connecting forces.
Valve body protected by collar design.
替換產品
Interchangeability
RECTUS Design |
工作壓力 Working Pressure
最大工作壓力 15 bar,
最大靜態壓力的安全系數為4:1。
工作溫度 Working Temperature*
-20°C ~ +100°C
(NBR)
溫度取決于介質
*特殊工況溫度產品
當溫度低于-20°C或者高于+100°C時，需要使用特殊的密封圈，請聯系我們。 |
| 材料|材質 Material |
|
|
| 陽接頭 Coupling |
標準Standard |
|
Back Body
Valve Body
Sleeve
Valve
Sping and Locking
Ring
Locking Balls
Seals
|
Brass, nickel plated
Brass,
nickel plated
Brass, nickel plated
Brass,
nickel plated
AISI 303
AISI 420
NBR
|
|
| 陰接頭 Plug |
|
|
Plug Profil
Back Body
Valve
Spring
Seal |
Brass, nickel plated
Brass,
nickel plated
Brass, nickel plated
AISI
303
NBR |
|
| 相關文檔 Documents |
|
|
安全須知
Safety Instructions |
安裝及維護說明
Installation & Maintenance |
操作說明
Operating
instructions |
Couplings |
端口
A |
Hex
SW |
L
mm |
D
mm |
L1
mm |
L2
mm |
Hex1
SW |
B
mm |
G
mm |
材質 |
訂貨號 |
|
G 1/8 |
14 |
45 |
19 |
7 |
|
|
|
|
Standard |
204KLAW10MPN |
G 1/4 |
17 |
47 |
19 |
9 |
|
|
|
|
Standard |
204KLAW13MPN |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
G 1/8 |
14 |
45 |
19 |
9 |
|
|
|
|
Standard |
204KLIW10MPN |
G 1/4 |
17 |
47 |
19 |
9 |
|
|
|
|
Standard |
204KLIW13MPN |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Valved Plugs |
端口
A |
Hex
SW |
L
mm |
D
mm |
L1
mm |
L2
mm |
Hex1
SW |
B
mm |
G
mm |
材質 |
訂貨號 |
外螺紋 Male Thread
|
G 1/8 |
14 |
40 |
|
7 |
|
|
|
|
Standard |
204SLAW10MPN |
| G 1/4 |
17 |
42 |
|
9 |
|
|
|
|
Standard |
204SLAW13MPN |
| |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
內螺紋 Female Thread
|
G 1/8 |
14 |
40 |
|
9 |
|
|
|
|
Standard |
204SLIW10MPN |
| G 1/4 |
17 |
42 |
|
7 |
|
|
|
|
Standard |
204SLIW13MPN |
| |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
更多Rectus快速接頭產品信息，請您關注產品細節頁面，或者來電咨詢我們：010-84282935 或者郵件至：sales@cnmec.biz
|
