Rectus利達時低壓系列接頭：黃銅、碳鋼19KA系列快速接頭 RECTUS Series 系列19KA快速接頭
派克超級優質的19系列快換，符合英國工業標準結構

Rectus 19系列優質的快換接頭，公稱通徑為 5.5mm，用于氣動及流體輸送應用，最高壓力可達35 bar。該快換接頭符合英國工業標準結構，可提供黃銅/碳鋼材料。派克快換接頭使用超高流量閥，保證了其優異的流量性能和最低的壓降。該系列快換接頭符合英國工業標準結構，使用方便，可單手操作，因此能夠簡單快速地進行管路連接。該系列快換接頭結構堅固，重量輕，適合于氣動應用場合。碳鋼材料的母頭套筒可對抗震蕩力，結構優化的公頭導針可保證插入深度。

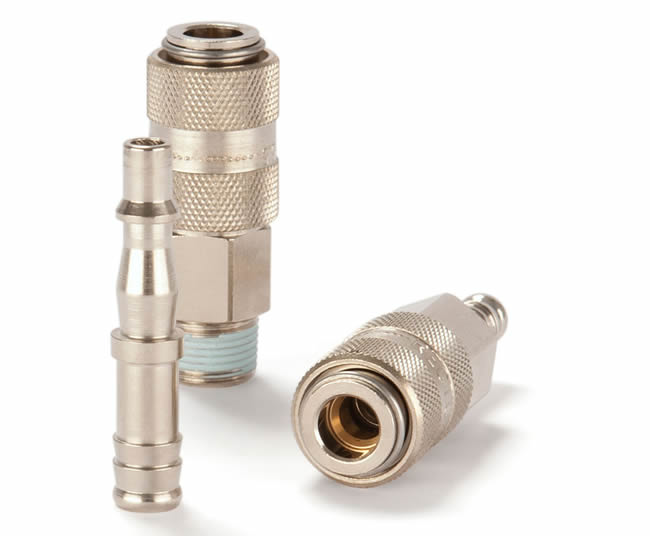

Rectus 19系列優質的快換接頭

市場：
- 建筑機械
- 工業

特征/優勢：
- UltraFlo 超高流量閥，保證了其優異的流量性能和最低的壓降
- 碳鋼材料的母頭套筒承受一定的震蕩力
- 單手操作系統，連接時簡單快速

性能特點

標稱直徑 (DN) 5,5
閥門 是, 否
型號 單截止
長度 (MM) 46 高達 76
外六角 (MM) 14 高達 24
外徑 (MM) na, 12, 23
材料 黃銅，碳鋼
密封材料 na, NBR
最低工作溫度(°C) -20
最高工作溫度 (C) 100
最大工作壓力 (BAR) 35
流速 (LPM) 660

應用：
- 氣動工具
- 裝配管路
- 空氣壓縮機

LITERATURE AND REFERENCE MATERIALS
- Catalogue Page Parker Rectus Series 19
- Datasheet Series 19 Single-Shut-Off Version made of Brass/Steel

Parker ，Rectus和Tema三大公司都經過了長期的獨立發展階段，2007年美國Parker派克收購了Rectus和TEMA與其業務交叉的部門，將三個公司業務相似和產品相同的設備線進行重組，利用各自優勢，協同品牌效應，增強新整合部門的綜合實力。因此，新創建的QCDE的（歐洲快速接頭分部）結合國際地位與領先的技術和創新領域的氣動和液壓連接件，這使得QCDE成為行業合作范圍最廣、最具價值的合作伙伴，助力更多企業走向成功。

Rectus成立于1950年，2000年Rectus收購TEMA品牌，共同組建了Rectus-TEMA，在經歷了長期的自主研發和特定的客戶市場，2007年全球運動控制元件和系統的領導者Parker 全面收購（Rectus）利達時及（TEMA）天馬品牌，在歐洲Nussdorf 組建QCDE總部，Rectus和Tema具有多年專業的開發快速接頭的經驗，使我們的客戶能夠從我們這里得到各種領域應用的快速連接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.

Rectus利達時低壓系列接頭：黃銅|碳鋼|19KA系列快速接頭 RECTUS Series 系列19KA快速接頭

單截止 Single Shut-Off

通徑 Nominal Diameter 5.5 = 25 mm2

RECTUS Series 系列 19KA

流量壓力損失表 Chart	特征描述 Technical Description English profile industrial coupling with UltraFlo technology, giving high flow performance. Specially suited to compressed air applications. Brass/steel design developed for industry. Compact dimensions and single handed operation make it suitable for numerous aplications.	優點 Advantages 可單手操，Plug design optimised through greater insert depth. High flow valve. 替換產品 Interchangeability PCL 60 (UK)	工作壓力 Working Pressure 最大工作壓力 35 bar, 最大靜態壓力的安全系數為4:1。 工作溫度 Working Temperature* -20°C ~ +100°C (NBR) -40°C ~ +120/150°C (EPDM) -15°C ~ +200°C (FKM) 溫度取決于介質 *特殊工況溫度產品 當溫度低于-20°C或者高于+100°C時，需要使用特殊的密封圈，請聯系我們。
	材料|材質 Material
	陽接頭 Coupling	標準 Standard
	本體Back Body 閥體Valve Body 滑套Sleeve 閥Valve 內套筒 Inner Sleeve 彈簧板 Spring Plate 彈簧和鎖定環Spring & Locking Ring 鎖定球體Locking Balls 密封圈Seals	銅鍍鎳 Brass, Nickel Plated 銅鍍鎳 Brass Nickel Plated 淬火鋼 表面鍍鎳 Steel Hardened, Nickel Plated 壓鑄鍍鋅，鍍鎳表面 Zinc Diecasting, Nickel Plated 黃銅 Brass 黃銅 Brass AISI 301 AISI 420 NBR
	陰接頭 Plug
	本體 Plug	淬火鋼 表面鍍鎳 Steel Hardened, Nickel Plated
	相關文檔 Documents
	安全須知 Safety Instructions	安裝及維護說明 Installation & Maintenance	操作說明 Operating instructions

陰接頭 | 接頭體Couplings
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材質	訂貨號
外螺紋 Male Thread	R 1/4	19	63	23	12					標準	19KAAK13MPN
	R 3/8	19	62	23	12					標準	19KAAK17MPN
	R 1/2	22	68	23	17					標準	19KAAK21MPN
內螺紋 Female Thread	G 1/4	19	58	23	9					標準	19KAIW13MPN
	G 3/8	19	58	23	9					標準	19KAIW17MPN
	G 1/2	24	60	23	12					標準	19KAIW21MPN
寶塔接頭 Hose Barb	6 mm	19	76	23	25					標準	19KATF06MPN
	8 mm	19	76	23	25					標準	19KATF08MPN
	10 mm	19	76	23	25					標準	19KATF10MPN
	13 mm	19	76	23	25					標準	19KATF13MPN

陽接頭 | 插頭體 Plugs
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材質	訂貨號
寶塔接頭 Hose Barb	6 mm		60	12	25					標準	19SFTF06SXN
	8 mm		60	12	25					標準	19SFTF08SXN
	10 mm		60	12	25					標準	19SFTF10SXN

陽接頭 | 插頭體 Plugs
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材質	訂貨號
外螺紋 Male Thread	R 1/4	14	50		12					標準	19SFAK13SXN
	R 3/8	17	50		12					標準	19SFAK17SXN
內螺紋 Female Thread	G 1/4	17	46		9					標準	19SFIW13SXN
	G 3/8	19	47		9					標準	19SFIW17SXN

陰接頭 | 接頭體Couplings
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材質	訂貨號
外螺紋 Male Thread	R 1/4	19	63	23	12					標準	17KAAK13SPN
	R 3/8	19	62	23	12					標準	17KAAK17SPN
	R 1/2	22	63	23	17					標準	17KAAK21SPN

更多Rectus快速接頭產品信息，請您關注產品細節頁面，或者來電咨詢我們：010-8428 2935 或者郵件至：sales@cnmec.biz
