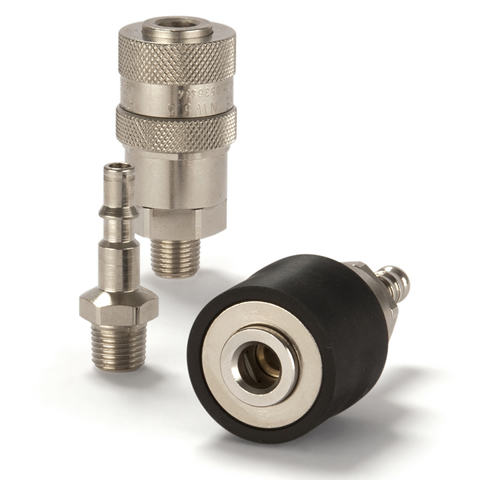

Rectus利達時低壓系列接頭：黃銅、碳鋼 18KA系列快速接頭 RECTUS Series 系列18KA快速接頭
Rectus優質的安全型快換接頭帶自排氣功能，18系列快換接頭

Parker派克優質的安全型快換接頭18系列帶自排氣功能，是一款安全可靠的接頭。其自排氣功能一般在快換斷開時起作用，可避免斷開瞬間受壓軟管危險甩動的風險。當?shù)谝淮瓮�回拉母頭套筒時，快換公頭松脫，但是整個接頭依然保持鎖緊狀態；母頭閥芯閉合，同時空氣從受壓管路釋放出來。此時，再次往回拉母頭套筒，快換才會安全地斷開連接。該系統符合ISO 4414 – – 一個對工作現場安全要求極高的標準。

可在18系列里面找到與帶自排放功能的18系列母頭對應的公頭。

優質的安全型快換接頭帶自排氣功能，公稱通徑為5.5mm，可用于最高壓力為8bar的氣動應用。
該快換接頭符合ISO C標準結構，可提供黃銅/碳鋼材料

市場：
- 加工機械
- 汽車工業

特征/優勢：
- 安全型快換，帶自排放裝置
- 由于自排放功能，不會發生斷開瞬間受壓軟管危險甩動的情況

性能特點

標稱直徑 (DN) 5,5
閥門 是，否
型號 自排氣
長度 (MM) 41直到 81
外六角 (MM) 17直到 24
外徑 (MM) na, 13, 30
材料 黃銅，碳鋼
密封材料 無，NBR
最低工作溫度(°C) -20
最高工作溫度 (C) 60
最大工作壓力 (BAR) 8

應用：
- 氣動工具
- 氣動空氣管路系統
- 裝配管路

Parker ，Rectus和Tema三大公司都經過了長期的獨立發展階段，2007年美國Parker派克收購了Rectus和TEMA與其業務交叉的部門，將三個公司業務相似和產品相同的設備線進行重組，利用各自優勢，協同品牌效應，增強新整合部門的綜合實力。因此，新創建的QCDE的（歐洲快速接頭分部）結合國際地位與領先的技術和創新領域的氣動和液壓連接件，這使得QCDE成為行業合作范圍最廣、最具價值的合作伙伴，助力更多企業走向成功。

Rectus成立于1950年，2000年Rectus收購TEMA品牌，共同組建了Rectus-TEMA，在經歷了長期的自主研發和特定的客戶市場，2007年全球運動控制元件和系統的領導者Parker 全面收購（Rectus）利達時及（TEMA）天馬品牌，在歐洲Nussdorf 組建QCDE總部，Rectus和Tema具有多年專業的開發快速接頭的經驗，使我們的客戶能夠從我們這里得到各種領域應用的快速連接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.

Rectus利達時低壓系列接頭：黃銅|碳鋼|18KA系列快速接頭 RECTUS Series 系列18KA快速接頭

單截止 Single Shut-Off

通徑 Nominal Diameter 5.5 = 25 mm2

RECTUS Series 系列 18KA

流量壓力損失表 Chart	特征描述 Technical Description ISO 6150 C industrial coupling with UltraFlo technology. Robust design. The steel sleeve counters oscillating forces. System has limited use for liquids (steel sleeve/zinc die cast valve).	優點 Advantages 可單手操，Innovative valve technology. Plug design optimised through greater insert depth. High flow valve. 替換產品 Interchangeability CEJN 291 OETIKER ISO 6150 C	工作壓力 Working Pressure 最大工作壓力 35 bar, 最大靜態壓力的安全系數為4:1。 工作溫度 Working Temperature* -20°C ~ +100°C (NBR) -40°C ~ +120/150°C (EPDM) -15°C ~ +200°C (FKM) 溫度取決于介質 *特殊工況溫度產品 當溫度低于-20°C或者高于+100°C時，需要使用特殊的密封圈，請聯系我們。
	材料|材質 Material
	陽接頭 Coupling	標準Standard
	本體Back Body 閥體Valve Body 滑套Sleeve 閥Valve 內套筒 Inner Sleeve 彈簧板 Spring Plate 彈簧和鎖定環Spring & Locking Ring 鎖定球體Locking Balls 密封圈Seals	銅鍍鎳 Brass, Nickel Plated 銅鍍鎳 Brass Nickel Plated 淬火鋼 表面鍍鎳 Steel Hardened, Nickel Plated 壓鑄鍍鋅，鍍鎳表面 Zinc Diecasting, Nickel Plated 黃銅 Brass 黃銅 Brass AISI 301 AISI 420 NBR
	陰接頭 Plug
	本體 Plug	淬火鋼 表面鍍鎳 Steel Hardened, Nickel Plated
	相關文檔 Documents
	安全須知 Safety Instructions	安裝及維護說明 Installation & Maintenance	操作說明 Operating instructions

陰接頭 | 接頭體Couplings
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材質	訂貨號
外螺紋 Male Thread	R 1/4	19	63	23	12					標準	18KAAK13MPN
	R 3/8	19	62	23	12					標準	18KAAK17MPN
	R 1/2	22	63	23	17					標準	18KAAK21MPN
內螺紋 Female Thread	G 1/4	19	58	23	9					標準	18KAIW13MPN
	G 3/8	19	57	23	9					標準	18KAIW17MPN
	G 1/2	24	60	23	12					標準	18KAIW21MPN
寶塔接頭 Hose Barb	6 mm	19	76	23	25					標準	18KATF06MPN
	8 mm	19	76	23	25					標準	18KATF08MPN
	10 mm	19	76	23	25					標準	18KATF10MPN
	13 mm	19	76	23	25					標準	18KATF13MPN

陽接頭 | 插頭體 Plugs
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材質	訂貨號
寶塔接頭 Hose Barb	6 mm		59	12	25					標準	18SFTF06SXN
	8 mm		59	12	25					標準	18SFTF08SXN
	10 mm		59	12	25					標準	18SFTF10SXN

陽接頭 | 插頭體 Plugs
	端口 A	Hex SW	L mm	D mm	L1 mm	L2 mm	Hex1 SW	B mm	G mm	材質	訂貨號
外螺紋 Male Thread	G 1/4	17	41		9					標準	18SFAW13SXN
	G 3/8	19	41		9					標準	18SFAW17SXN
內螺紋 Female Thread	G 1/4	17	43		9					標準	18SFIW13SXN
	G 3/8	19	44		9					標準	18SFIW17SXN

更多Rectus快速接頭產品信息，請您關注產品細節頁面，或者來電咨詢我們：010-8428 2935 或者郵件至：sales@cnmec.biz
