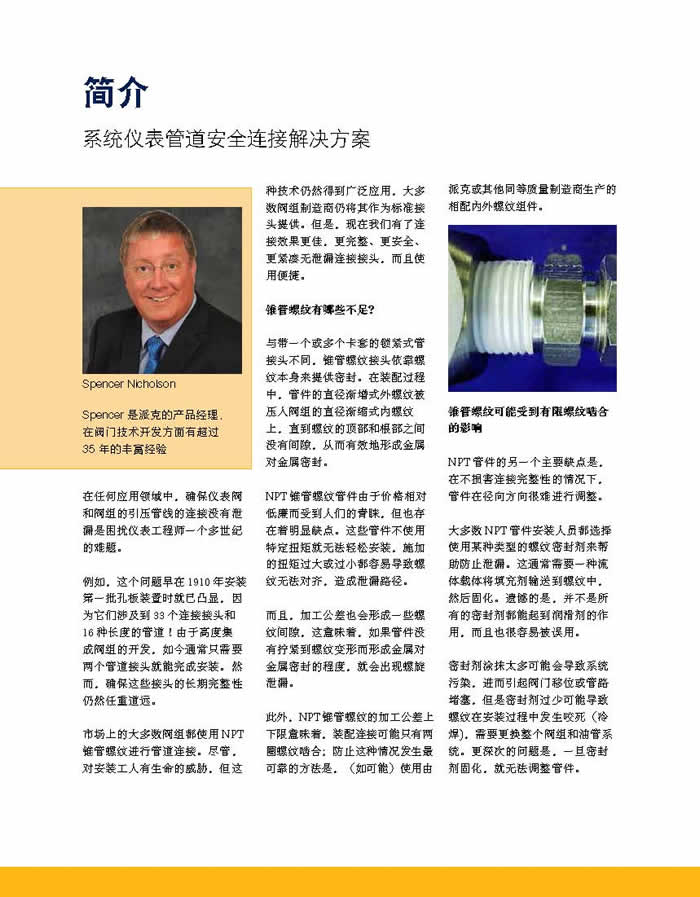

系統儀表管道安全連接解決方案簡介
Spencer Nicholson
Spencer 是派克的產品經理，在閥門技術開發方面有超過35年的豐富經驗

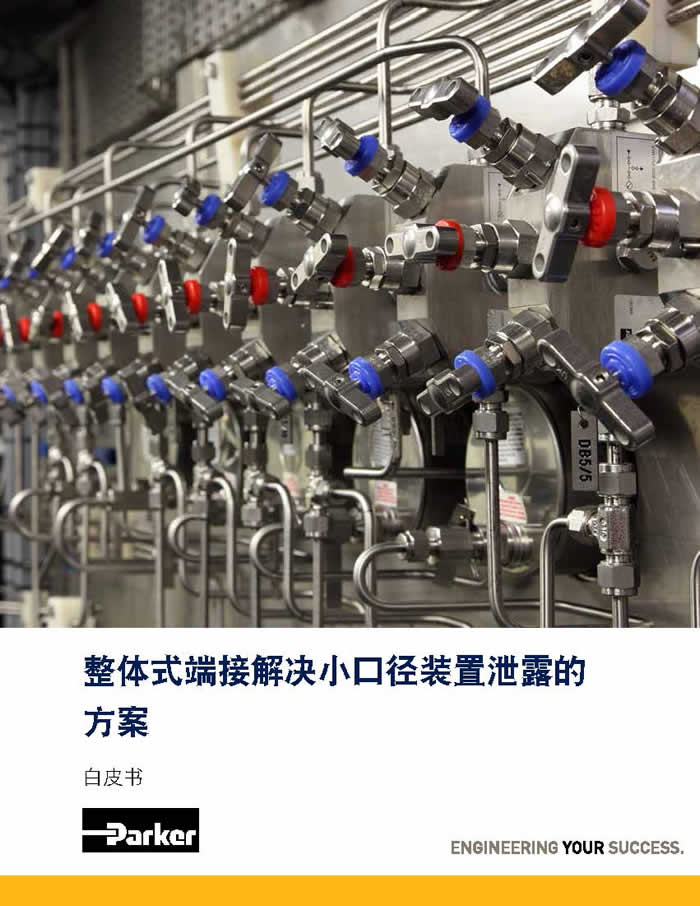

Solution to leakage of small diameter device by integral termination
整體式端接解決小口徑裝置泄露的方案
白皮書

在任何應用領域中，確保儀表閥和閥組的引壓管線的連接沒有泄漏是困擾儀表工程師一個多世紀的難題。

例如，這個問題早在 1910 年安裝第一批孔板裝置時就已凸顯，因為它們涉及到 33 個連接接頭和16 種長度的管道！由于高度集成閥組的開發，如今通常只需要兩個管道接頭就能完成安裝。然而，確保這些接頭的長期完整性仍然任重道遠。

市場上的大多數閥組都使用 NPT錐管螺紋進行管道連接。盡管，對安裝工人有生命的威脅，但這種技術仍然得到廣泛應用，大多數閥組制造商仍將其作為標準接頭提供。但是，現在我們有了連接效果更佳，更完整、更安全、更緊湊無泄漏連接接頭，而且使用便捷。

錐管螺紋有哪些不足？

與帶一個或多個卡套的鎖緊式管接頭不同，錐管螺紋接頭依靠螺紋本身來提供密封。在裝配過程中，管件的直徑漸增式外螺紋被壓入閥組的直徑漸縮式內螺紋上，直到螺紋的頂部和根部之間沒有間隙，從而有效地形成金屬對金屬密封。

NPT 錐管螺紋管件由于價格相對低廉而受到人們的青睞，但也存在著明顯缺點。這些管件不使用特定扭矩就無法輕松安裝，施加的扭矩過大或過小都容易導致螺紋無法對齊，造成泄漏路徑。

而且，加工公差也會形成一些螺紋間隙，這意味著，如果管件沒有擰緊到螺紋變形而形成金屬對金屬密封的程度，就會出現螺旋泄漏。

此外，NPT 錐管螺紋的加工公差上下限意味著，裝配連接可能只有兩圈螺紋嚙合；防止這種情況發生最可靠的方法是，（如可能）使用由派克或其他同等質量制造商生產的相配內外螺紋組件。錐管螺紋可能受到有限螺紋嚙合的影響

NPT 管件的另一個主要缺點是，在不損害連接完整性的情況下，管件在徑向方向很難進行調整。大多數 NPT 管件安裝人員都選擇使用某種類型的螺紋密封劑來幫助防止泄漏。這通常需要一種流體載體將填充劑輸送到螺紋中，然后固化。遺憾的是，并不是所有的密封劑都能起到潤滑劑的作用，而且也很容易被誤用。

密封劑涂抹太多可能會導致系統污染，進而引起閥門移位或管路堵塞，但是密封劑過少可能導致螺紋在安裝過程中發生咬死（冷焊)，需要更換整個閥組和油管系統。更深次的問題是，一旦密封劑固化，就無法調整管件。

一種受歡迎的替代方法是使用生膠帶 (PTFE) 帶作為密封。這在裝配過程中還可以起到潤滑劑的額外作用，有助于更緊密地連接錐管螺紋管件，但是也因此可能導致扭矩過大。生膠帶的另一個問題是容易破碎，造成系統污染。為此，敏感儀表系統中通常禁止使用它。

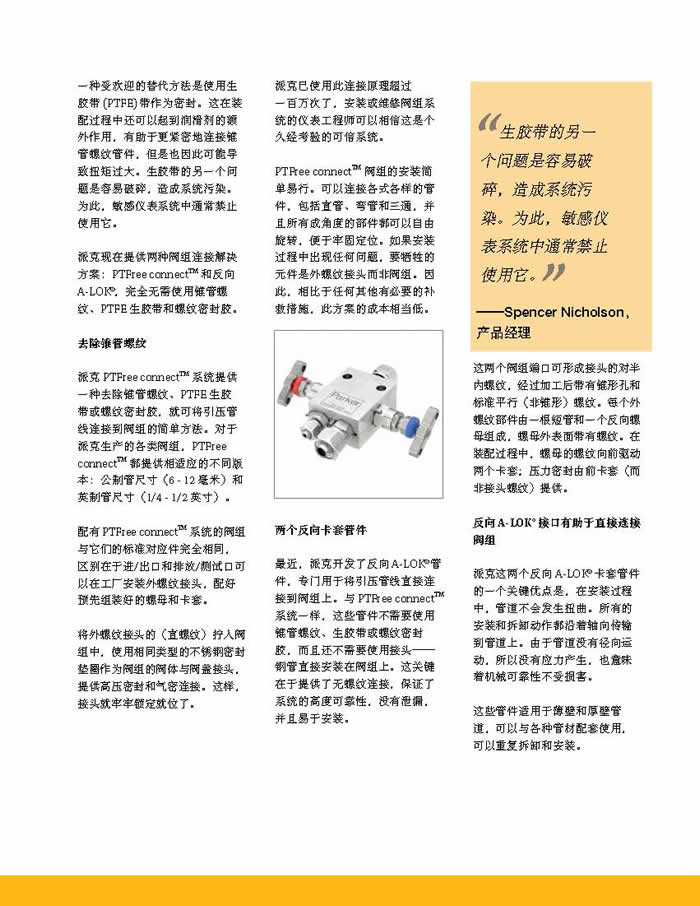

派克現在提供兩種閥組連接解決方案：PTFree connect和反向A-LOK，完全無需使用錐管螺紋、PTFE 生膠帶和螺紋密封膠。

去除錐管螺紋

派克 PTFree connect系統提供一種去除錐管螺紋、PTFE 生膠帶或螺紋密封膠，就可將引壓管線連接到閥組的簡單方法。對于派克生產的各類閥組，PTFree connect都提供相適應的不同版本：公制管尺寸（6 - 12 毫米）和英制管尺寸（1/4 - 1/2 英寸）。

配有 PTFree connectTM 系統的閥組與它們的標準對應件完全相同，區別在于進/出口和排放/測試口可以在工廠安裝外螺紋接頭，配好預先組裝好的螺母和卡套。

將外螺紋接頭的（直螺紋）擰入閥組中，使用相同類型的不銹鋼密封墊圈作為閥組的閥體與閥蓋接頭，提供高壓密封和氣密連接。這樣，接頭就牢牢鎖定就位了。

派克已使用此連接原理超過一百萬次了，安裝或維修閥組系統的儀表工程師可以相信這是個久經考驗的可信系統。

PTFree connect閥組的安裝簡單易行。可以連接各式各樣的管件，包括直管、彎管和三通，并且所有成角度的部件都可以自由旋轉，便于牢固定位。如果安裝過程中出現任何問題，要犧牲的元件是外螺紋接頭而非閥組。因此，相比于任何其他有必要的補救措施，此方案的成本相當低。

兩個反向卡套管件

最近，派克開發了反向 A-LOK 管件，專門用于將引壓管線直接連接到閥組上。與 PTFree connect系統一樣，這些管件不需要使用錐管螺紋、生膠帶或螺紋密封膠，而且還不需要使用接頭——鋼管直接安裝在閥組上。這關鍵在于提供了無螺紋連接，保證了系統的高度可靠性，沒有泄漏，并且易于安裝。

這兩個閥組端口可形成接頭的對半內螺紋，經過加工后帶有錐形孔和標準平行（非錐形）螺紋。每個外螺紋部件由一根短管和一個反向螺母組成，螺母外表面帶有螺紋。在裝配過程中，螺母的螺紋向前驅動兩個卡套；壓力密封由前卡套（而非接頭螺紋）提供。

生膠帶的另一個問題是容易破碎，造成系統污染。為此，敏感儀表系統中通常禁止使用它。
“
” ——Spencer Nicholson，產品經理

反向 A-LOK接口有助于直接連接閥組

派克這兩個反向 A-LOK 卡套管件的一個關鍵優點是，在安裝過程中，管道不會發生扭曲。所有的安裝和拆卸動作都沿著軸向傳輸到管道上。由于管道沒有徑向運動，所以沒有應力產生，也意味著機械可靠性不受損害。這些管件適用于薄壁和厚壁管道，可以與各種管材配套使用，可以重復拆卸和安裝。
