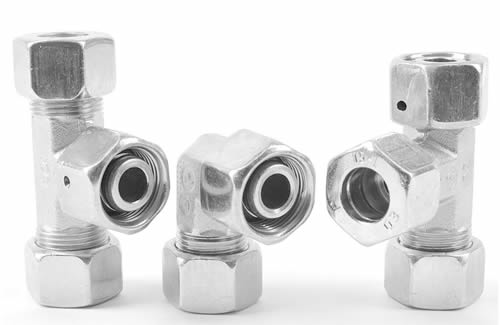

Parker EO DIN 標準旋轉螺母組合可調向高壓連接液壓接頭
Parker Swivel adjustable specs sheet

EO DIN 標準旋轉螺母組合可調向接頭的主要功能是可以連接不同數量的硬管或軟管。EO DIN 標準管接頭的廣泛范圍包括采用新一代無六價鉻鍍鋅表面處理方式的碳鋼和不銹鋼材質可選。EO DIN標準旋轉螺母組合可調向接頭的主要功能是可以連接不同數量的硬管或軟管。EODIN標準管接頭的廣泛范圍，包括從EW-M-ED, EV-R-ED, ET-M-ED 到 EVL-R，都可選擇采用新一代無六價鉻鍍鋅表面處理方式的碳鋼和不銹鋼材質。這些管接頭可以選擇帶漸進式卡套 (EO-PSR 或者 DPR) 或者彈性密封卡套 (EO-2)，具體選擇應該取決于專門的應用。

Parker Swivel adjustable specs sheet
Parker EO DIN 標準旋轉螺母組合可調向高壓連接液壓接頭

適用市場：

- 汽車行業
- 安防系統
- 能源行業
- 環境控制
- 工業機械
- 基礎建設
- 機床
- 物料搬運
- 行走機械
- 石油和天然氣
- 電力行業
- 過程控制
- 交通運輸
- 水處理

應用領域：
- 適用于一般的液壓系統領域。

特征/優勢：
- 優良的耐腐蝕性能：一般而言，新一代無六價鉻鍍鋅表面處理方式針對依照德國工業標準DIN50021/ISO9227 鹽霧試驗，提供產品超過五百個小時而不產生白銹的耐腐蝕性能。這種特質大大地延長了管接頭的使用壽命。
- 不銹鋼材質表面：相比碳鋼而言，針對腐蝕性介質和環境影響，不銹鋼管接頭有著優良的耐腐蝕性能，同時有著更好的高溫耐腐蝕性能。這些產品特征大大地擴展了管接頭的應用范圍。
- 耐壓性能：因為EODIN標準旋轉螺母組合可調向接頭有著壓力等級高達 800 bar 的重型 (S系列) 和壓力等級高達 500 bar的輕型 (L系列) 可選，所以這種接頭可以被應用于廣泛的應用領域。

性能特點

連接 1 管道外徑 (MM) 06-42
連接 2 管道外徑 (MM) 06-42
連接 1 樣式 EO 24° 錐
連接 2 樣式 公制外螺紋帶ED彈性密封（ISO9974標準），BSPP外螺紋帶ED彈性密封（ISO1179標準），EO 24°錐，公制外螺紋帶金屬面密封（ISO9974標準），BSPP外螺紋帶金屬面密封（ISO1179標準）
形狀 旋轉螺母組合可調向彎接頭，旋轉螺母組合可調向45°彎接頭，旋轉螺母組合可調向三通接頭，旋轉螺母組合可調向直路三通接頭，旋轉螺母可調向直角組合接頭，旋轉螺母可調向三通接頭，旋轉螺母可調向直路三通接頭
連接尺寸 G 1/8 A 至 G 1 1/2 A; M 10x1.0 至 M 48x2.0
系列 輕系列，重系列
連接 3 樣式 na, 公制外螺紋帶ED彈性密封（ISO9974標準），BSPP外螺紋帶ED彈性密封（ISO1179標準），公制外螺紋帶金屬面密封（ISO9974標準），BSPP外螺紋帶金屬面密封（ISO1179標準）
預裝選配附件 na,預裝EO-PSR卡套及螺母，預裝EO-2功能螺母，預裝EO-DPR卡套
配件材料 無六價鉻鍍鋅，不銹鋼

COMPLIANCE, CERTIFICATIONS, & SAFETY
ABS Certificate HN-2096093-X0001 for Manufacturing Assessment
Bureau Veritas Certificate for Ermeto Original product range
CSS China Classification Society Approval
DNV GL Certificate TA00000TA for EO-DPR, EO-PSR, EO-2, EO2-FORM
DVGW DG-4502AR0945 for EO-2
Germanischer Lloyd 47117-03 HH for EO2-FORM
REACH HPDE Declaration--July 2017
Russian Maritime Register of Shipping Certificate for fittings
